КЛАПАНЫ ОГРАНИЧЕНИЯ РАСХОДА МОДЕЛЬ 200-400А/200-42А
Клапаны ограничения максимальной скорости представляют собой ав-томатические клапаны ограничения расхода прямого действия нормального типа. Эти клапаны снабжены мембранными или поршневыми приводами. Они используются в первую очередь в системе с параллельными измеритель-ными линиями для защиты измерителей от прохождения излишнего расхода в тех случаях, когда число работающих измерительных линий меньше мак-симального.
Свойства
Автоматическая работа
Простая конструкция - Уменьшает расходы на техническое обслуживание и время простоя.
Универсальность - Работа в горизонтальном или вертикальном положении
Применение - Может сочетаться с другими фирменными клапанами управления для обеспечения нескольких функций управления.
Принцип действия
Клапан ограничения максимальной скорости потока ограничивает макси-мальный расход путем восприятия перепада давления на встроенной диа-фрагме соответствующего размера, расположенной на входной стороне кла-пана. Основной принцип действия описан ниже.

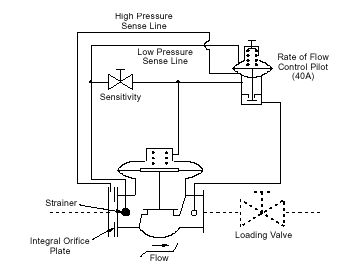

Контур с нормально открытым клапаном управления с мембранным приводом, Модель 200-40А
При протекании продукта клапан ограничения скорости потока удерживается открытым за счет перепада давления на мембране основного клапана (200) (Рис. 1). Давление под мембраной основного клапана (входное давление) больше давления в камере колпака основного клапана, которая связана с вы-ходом основного клапана через нормально открытый клапан управления скоростью потока 40А (установленный вниз по потоку в контуре управле-ния). Клапан управления 40А удерживается открытым пружиной, располо-женной в камере его колпака. Если продукт протекает через клапан, то пере-пад давления создается также на упомянутой диафрагме. Более высокое дав-ление, воспринимаемое на передней стороне диафрагмы передается по им-пульсной линии в напорную камеру, расположенную под мембраной клапана управления 40А. Более низкое давление, воспринимаемое на задней стороне диафрагмы, передается в камеру колпака клапана управления 40А. При увели-чении расхода перепад давления на мембране увеличивается. Это увеличение перепада давления заставляет узел штока клапана управления 40А постепенно закрываться, дросселируя вентиляционную линию камеры колпака основно-го клапана, частью которой является отверстие клапана 40А. Когда расход достигает значения задания максимального расхода, тогда клапан управления 40А создает постепенное возрастание давления в камере колпака основного клапана, заставляя его закрываться. Это ограничивает расход через клапан.
Задание ограничение расхода увеличивается ввинчиванием настроечного винта клапана управления, что увеличивает усилие пружины.

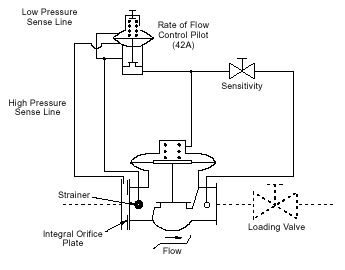

Контур с нормально закрытым клапаном управления с мембранным приводом, Модель 200-42А
Клапан модели 200-42А работает, используя тот же самый принцип перепада давления, что и клапан 200-40А за тем исключением, что нормально закры-тый клапан управления 42А размещается в той части контура управления, ко-торая находится вверх по потоку (рис. 2). Увеличение перепада давления на диафрагме клапана заставляет клапан управления 42А открыться, вводя вход-ное давление системы в камеру колпака основного клапана (200), закрывая основной клапан ограничивая расход продукта. Конфигурация 200-42А ми-нимизирует падение давления тогда, когда клапан не закрывается, так как ка-мера колпака основного клапана отсекается от высокого входного давления нормально закрытым клапаном управления 42А.

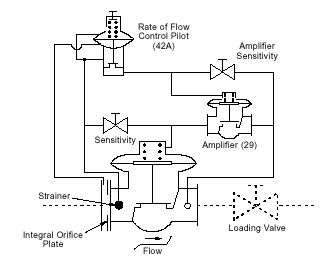

Контур с нормально закрытым клапаном управления с поршневым приводом, Модель 200Р-42А-29/13
Модель 200Р-42А-29/13 использует клапан управления - усилитель, включен-ный параллельно с клапаном управления 42А (рис. 3). Дросселирующее дей-ствие клапана 42А взаимодействует с клапаном 29, который ограничивает вентиляцию камеры колпака основного клапана (200Р).
Применения
Модели 200-40А, 200-42А и 200Р-42А-29/13 ограничивают расход жидкого продукта через систему в соответствии с заранее заданным расходом. Клапа-ны настраиваются на месте в пределах диапазона расходов (динамический диапазон примерно 2:1) встроенной диафрагмы и обеспечивают превосход-ную защиту от превышения скорости для измерителей или другого оборудо-вания системы.
Модель 200-40А обычно используют для размеров клапана от 2 до 4 дюймов, тогда как модель 200-42А используется для размеров 6 и 8 дюймов. Модель клапана с поршневым приводом 200Р-42А-29/13 рекомендуется для тех слу-чаев применения, где требуется клапан ограничения скорости размера 10 или 12 дюймов. Все варианты могут сочетаться с другими функциями управления такими как понижение противодавления, давления, контроль и тепловой сброс и перекрытие электромагнитным клапаном.
Примечание: Там, где требуется сочетание ограничения расхода и электро-магнитного запорного клапана в любом размере, рекомендуется конфигура-ция управления 40А/30А.
Спецификации
Номинальные пропускные способности
Размер дюймы | Расход | Сv* | |
Американские галлоны в минуту | Литры в минуту | ||
2 | 130 | 492 | 50 |
3 | 420 | 1,600 | 133 |
4 | 600 | 2,250 | 204 |
6 | 1,000 | 3,750 | 436 |
8** | 1,6000 | 6,000 | 700 |
10*** | 2,400 | 9,084 | 1,130 |
12*** | 4,200 | 15,897 | 1,725 |
* Поршень или диафрагма
** Поршневые клапаны
*** Перепад давления:
Максимальная вязкость продукта
200 SSU (секунд по универсальному вискозиметру Сейболта) (40мПа. с*). Свыше 200 SSU консультируйтесь с изготовителем.
* 1мПа. с = 1 сП
Номинальное давление
Класс 150 ANSI*, 1 965 Мпа (285 фунтов-силы на кв. дюйм)
Класс 300 ANSI*, 2 069 Мпа (300 фунтов-силы на кв. дюйм)
*Максимальные рабочие давления приведены для температур от -28 до 38°С. Относительно максимальных рабочих давлений при других температурах консультируйтесь с изготовителем.
Диапазоны температур
Эластомер, применяемый в клапане | Диапазон температур |
Буна-N | от -28 до 70° С |
Буна LS (малое набухание)* (только от 2 до 6 дюймов) | от -28 до 70° С |
Витон | от -12 до 176° С |
*Стандарт; относительно других эластомеров консультируйтесь с изготови-телем
Относительно применения при более низких температурах консультируйтесь с изготовителем.
Вес нетто
Модель | Размер, дюймы | Фунты (килограммы) |
200-40А | 2 3 4 | 47 (21) 84 (38) |
200-42А | 6 8 | |
200Р-42А-29/13 | 10 12 |
1, |
Информация для заказа
Рабочие условия | Жидкость - Наименование, удельный вес (критичен при определении надлежащего размера диафрагмы), плотность в градусах Американского нефтяного института, диапазон температур*, диапазон вязкостей*, максимальное рабочее давление и задание максимального расхода (критично при определении надлежащего размера диафрагмы) |
Уплотнения | Буна-N, Витон, Буна-LS |
*Минимум, нормальное значение, максимум
Материалы конструкции
Составная часть | Корпус | Внутренние детали | Уплотнения/ /Сальник |
Модель 202/202Р | Углеродистая сталь | Бронза, нержавеющая сталь, углеродистая сталь, мягкая ковкая сталь (по спец. заказу бронза отсутствует) | Буна-N* или Витон; поршневое кольцо; под - пружиненный тефлон (только 10 и 12 дюймов) |
Фильтр 09SC | Углеродистая сталь | Нержавеющая сталь 304 | - |
Игольчатый | Углеродистая сталь | Нержавеющая сталь, Углеродистая сталь | Тефлон |
42А | Углеродистая сталь | Нержавеющая сталь 300 Углеродистая сталь | Витон, Буна |
29 | Углеродистая сталь | Нержавеющая сталь 300 Углеродистая сталь | Буна, Витон |
03А | Углеродистая сталь | Нержавеющая сталь 300 Углеродистая сталь гальванизированная | Тефлон* |
*Стандарт, относительно других эластомерных материалов консультируйтесь с изготовителем
Трубы/фасонные части
Стандарт: Углеродистая сталь
Спец. заказ: Нержавеющая сталь 300.

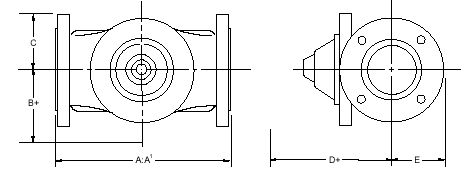

Размеры Дюймы (мм)
Модель | Размер дюймы | А Класс 150 | А Класс 300 | B* | C | D | E |
200-40А | 2 | 8.0 (203) | 8.5 (216) | 8.0 (203) | 4.0 (102) | 7.5 (140) | 3.0 (76) |
3 | 11.0 (279) | 11.8 (299) | 9.5 (241) | 4.0 (102) | 9.5 (241) | 4.1 (105) | |
4 | 13.5 (343) | 14.2 (362) | 9.5 (241) | 4.9 (124) | 9.5 (241) | 4.5 (114) | |
200-42А | 6 | 17.0 (432) | 17.9 (454) | 11.0 (279) | 6.6 (168) | 12.5 (318) | 5.5 (140) |
8 | 22.0 (559) | 23.0 (584) | 15.5 (394) | 8.5 (216) | 17.5 (445) | 6.8 (172) | |
200Р-42А -29/13 | 10 | 29.8 (756) | 31.1 (791) | 28.0 (711) | 22.0 (559) | 26.0 (660) | 8.0 (203) |
12 | 34.0 (864) | 35.5 (902) | 31.0 (787) | 26.0 (660) | 33.0 (838) | 9.5 (241) |
*Клапана управления и трубопроводы должны быть в пределах этих разме-ров.
Примечание: размеры - дюймы округляются до ближайшей десятой доли дюйма (миллиметры - до ближайшего целого миллиметра), каждый размер считывается независимо с соответствующих технических чертежей.
Приведенные здесь технические характеристики могут быть изменены без извещения, и каждый пользователь должен проверить у изготовителя дейст-вуют ли данные характеристики в настоящее время. В противном случае, из-готовитель не несет ответственности за использование технических характе-ристик, которые могли быть изменены и более не действуют.
