Напольная игра 9 в 1

900986

Напольная игра 9 в 1

Перед игрой:

Замечания:

·  Стол будет собираться сверху вниз. Во избежание несчастных случаев, а также повреждения стола, не переворачивайте стол на ноги без помощи.

·  Чтобы не повредить поверхность стола, собирайте его на чистой горизонтальной поверхности.

·  После сборки стола, не переносите его за стержни, это может привести к повреждениям.

·  Детали, которые используются в каждом шаге, четко обрисованы и легко идентифицируются.

Советы пря сборке:

·  Если 1 в шаге требуется закрепить несколько болтов, закрепите их сначала вручную (по очереди), а затем с помощью отвертки.

·  Сборка должна производиться взрослыми.

Инструменты:

·  Крестовая отвертка

·  Ключ (входит в комплект)

·  При использовании электрической отвертки будьте осторожны, чтобы не просверлить стол или не перетянуть шурпы.

Сборка

Шаг 1

Сборка стрежней

1.  Переверните 1 боковую футбольную панель (1) обработанной поверхностью наружу, как показано на рис. 1. Корзинки для мячей направлены к полу.

2.  Заверните на каждый стержень по шайбе и амортизатору.

3.  Выстройте стержни, как показано на картинке. Пожалуйста, отметьте положение отверстия рядом с концом каждого стержня. Это отверстия для рукояток, которых будет по 4 с каждой стороны.

Когда вы перевернете стол, положение стрежней будет правильным.

Шаг 2

1.  Вставьте противоположные концы стержней во вторую боковую панель, как показано на рисунке.

2.  Вставьте между двумя панелями игровое поле картинками вниз.

Шаг 3

1.  Вставьте подпорки игрового поля (6) в отверстия боковых панелей

2.  Вставьте длинные болты (13) через боковую панель, вдоль желобка на подпорках и выведите через вторую боковую панель. Закрепите их с помощью гаек (14) и шайб (15).

Не закручивайте гайки полностью, пока не закреплены короткие боковые панелей

Шаг 4

Закрепите короткие боковые панели с помощью гаек 3/16”(16), шайб 3/16”(12) и болтов 3/16” Х1-3/4”.

После этого затяните длинные болты (13), которые использовались в шаге 3.

Шаг 5

Прикрепите панели для ножек (7) к правой (4) и левой (5) ножкам стола и закрепите их шурупами (17).

Прикрепите собранные ножки к бильярдному ящику (10) как показано на рисунке, используя болты (20) и шайбы (21).

Шаг 6

Переверните бильярдный стол.

Внимание: ставьте стол только на все 4 ножки сразу.

Шаг 7

Сложите игровые поля, как показано на рисунке

Шаг 8

1.  Поставьте сверху на бильярдный стол собранное футбольное поле.

2.  Прикрепите пластиковые ворота (23) к коробу с помощью шурупов (17).

3.  Наденьте ручки (19) на стержни, отмеченные отверстием (4 с каждой стороны), как показано на картинке.

4.  На другой конец стержня (напротив ручки) наденьте колпачки (18).

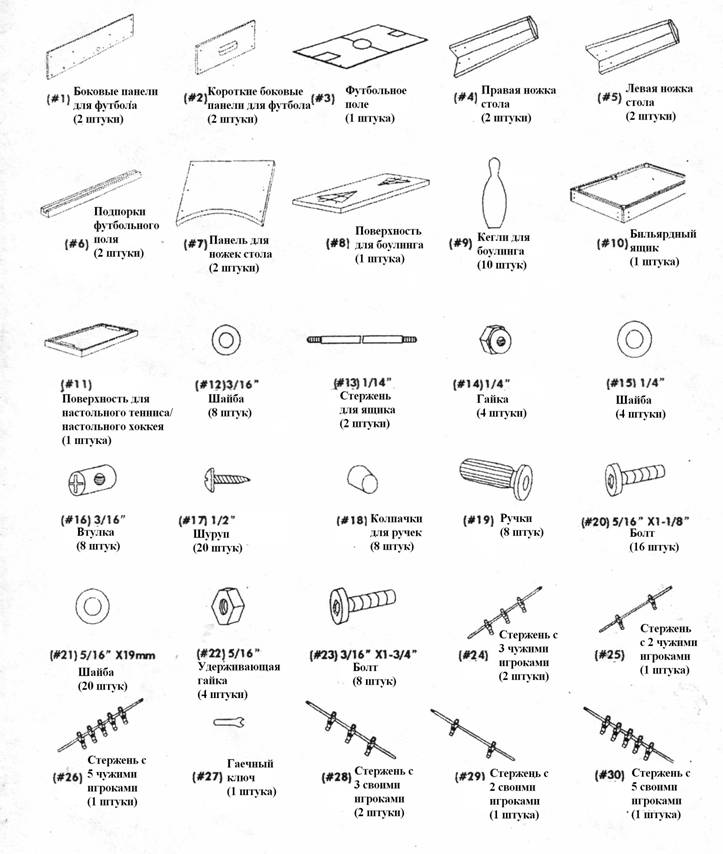

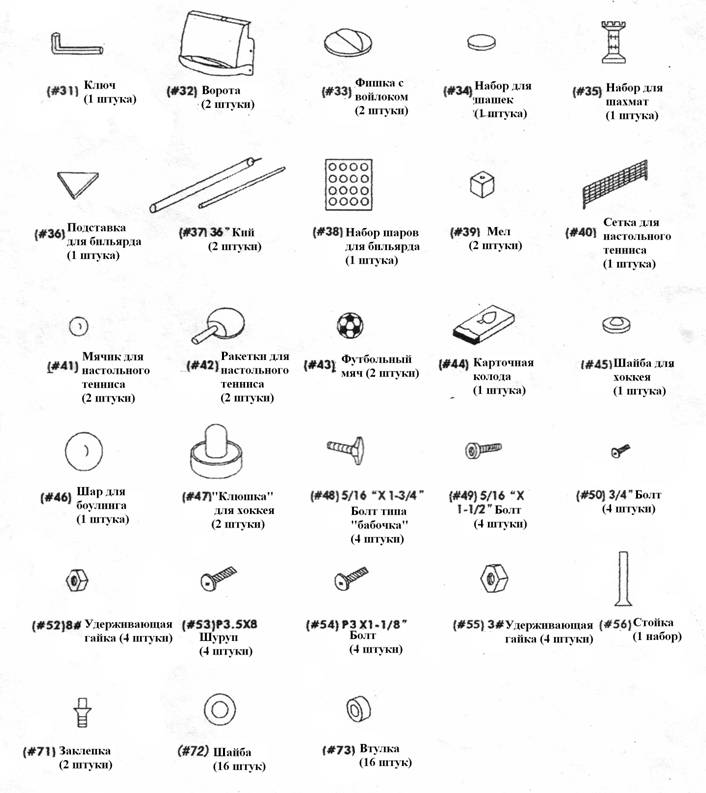

Детали:
