Руководство пользователя (стр. 1 )

PTN Electronics

SC71D Переключатель преобразователя видеоформата

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Серия SC --- Описание преобразователя переключателя видеоформата

Перед использованием изделия внимательно прочитать данное руководство.

Содержание

1...... Функция. 5

2..... Параметры.. 5

3..... Описание панели. 6

4..... Передняя панель. 6

5..... Задняя панель. 7

6..... Техническая спецификация. 7

7..... Описание видео и аудиосигналов. 10

8..... Введение команд управления RS232. 13

9..... Устранение неполадок и техобслуживание. 15

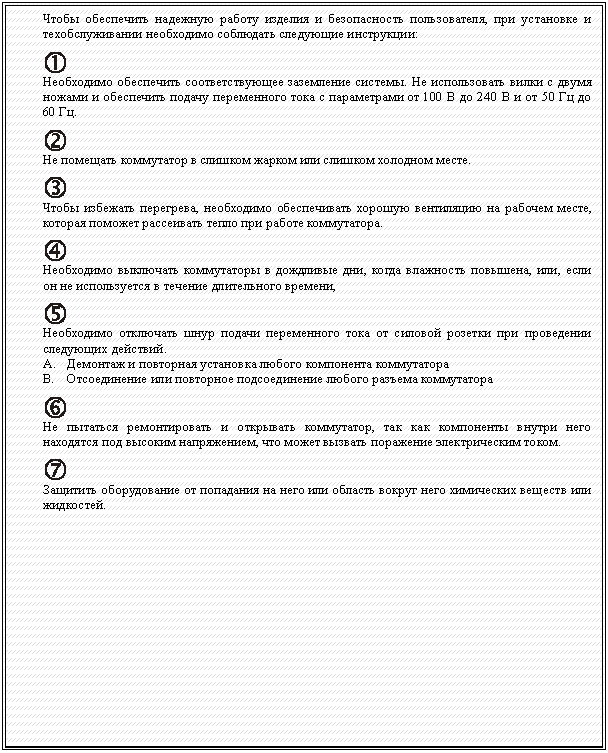

Внимание:

технике безопасности " width="436" height="88"/>

вентиляцию на рабочем месте, которая поможет рассеивать тепло при работе коммутатора. Необходимо выключать коммутаторы в дождливые дни, когда влажность повышена, или, если он не используется в течение длительного времени, Необходимо отключать шнур подачи переменного тока от силовой розетки при проведении следующих действий. A. Демонтаж и повторная установка любого компонента коммутатора B. Отсоединение или повторное подсоединение любого разъема коммутатора Не пытаться ремонтировать и открывать коммутатор, так как компоненты внутри него находятся под высоким напряжением, что может вызвать поражение электрическим током. Защитить оборудование от попадания на него или область вокруг него химических веществ или жидкостей. " width="608" height="753"/>

1.  Функция

l

2.  Параметры

l  Встроенный аналогово-цифровой преобразоваМГц 10-бит

l  Встроенный HDMI 170 МГц

l  Усовершенствованный трехмерный декодер сигнала изображения

l  Преобразование чересстрочной развертки V поколения в прогрессивную с режимом фильма 1080i и идентификатором местоположения (LAI)

l  Блок MPEG и подавление высокочастотных шумов

l  CUE, DLTI, DCTI, высокочастотная коррекция, трехмерное снижение шума, и BWE

l  Двуканальный LVDS Tx

l  Поддерживает цветную электронную рирпроекцию

l  Блок задания коэффициентов V поколения для более контрастного видео

l  Нелинейное прореживание для преобразований 16:9 и 4:3

l  10-битная обработка для всех входных сигналов GigaColor™

l  PIP/ PBP

l  Двойной вход 601, 656, RGB

l  Универсальный интерфейс внешнего запоминающего устройства x16 или x32

l  Телетекст до 5000 страниц

l  CC/V-chip/WSS

l  Таймер автоматического отключения/ кодовый замок для защиты доступа детей

l  Заставка «Нет сигнала»

l  Поддерживает ТВ Vista / 16 оконный ТВ просмотр

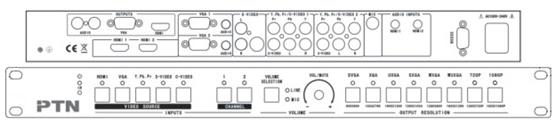

3.  Описание панели

4.  Передняя панель

l  Сигнал “Source selection” («Выбор источника»), работа с “выбором канала”, чтобы выбрать источник входного сигнала (HDMI. VGA, YPbPr, C-Video, S-Video, TV.)

Сигнал HDMI: домашний кинотеатр, ПК, высококачественный видеоплеер

Сигнал разъема VGA: главным образом от ПК или ноутбука

Компонентный видеосигнал: камера, DVD или видеокарта и т. д.

Композитный видеосигнал: CVBS, такой как DVD, VCD, VCR и т. д.

S-Video: супер DVD, VCD или видеокарта, и т. д.

TV: для телевизионного сигнала

l  Индикатор сигнала (светодиод)

l  Переключение источников: выбор соответствующего входного канала (1,2,) текущего источника сигнала. Необходимо выбрать перед переключением.

l  Разрешение: работает с дисплеями 4:3, 16:9, 16:10. До Full-HD. Можно выбрать обычное разрешение на передней панели. При помощи RS232 можно выбрать другие разрешения.

l  Кнопка вкл./выкл. звука: 1. Работа без звука доступна и для микрофона и для общей громкости; 2. Уровень звука можно регулировать кнопкой или RS232. Это смешанный и откорректированный уровень громкости, который может подключаться непосредственно к колонкам.

l  Индикация состояния питания (светодиод)

l  Отображение OSD. Может показывать информацию о переключении в режиме реального времени посредством технологии OSD. Пользователь может видеть все свои операции на дисплее.

l  ИК-датчик

l  Микрофон

5.  Задняя панель

l  2 входа разъема VGA.

l  2 входа разъемов HDMI (2 отдельных аудио, 3,5 мм мини-джек)

l  2 входа разъемов YPbPr (3 шт. RCA )

l  2 входа разъемов C-Video (1 шт. RCA)

l  1 вход разъемов S-Video (разъем S-Video)

l  1 микрофон

l  1 ТВ-тюнер

l  Разъемы 1 RS232 (9HD)

l  1 GND для подключения заземленного экрана

6.  Техническая спецификация

Спецификация на ДИСПЛЕЙ

Размер дисплея	Поддерживающий 26' или более LCD, панель PDP.
Разрешение экрана	Поддерживающий 1920X1080P (i1080P более или менее 640X480)
Режим разрешения компьютера	VGA / SVGA / XGA / WXGA / SXGA / UXGA / MAC.
Входной сигнал, поддерживающий HD	480P, 576P, 720P, 1080I, 1080P.
Настройка параметров изображения	Яркость, контрастность, уровень цвета, насыщенность, частота, резкость
Точность обработки сигналов	С использованием 10-битного АЦП, 10-битной цифровой обработки сигналов
Устранение чересстрочной развертки	Поддерживающий от 1080I до 1080P устранения чересстрочности сигнала, алгоритм с отдельной схемой для неподвижных и движущихся изображений
DLTI/DCTI	Цифровое временное улучшение цвета/яркости для получения более резкого изображения
Улучшение резкости цифрового изображения	Обработка контура изображения.
Автоматическое трехмерное подавление шумов	Использование информации на экране до и после для выявления шумов и настройки воспроизведения изображения соответственно.
Обработка под малым углом	Использование технологии Pixelworks DNX LAI для улучшения изображения объекта под наклоном и предварительной обработки изображения под углом 45°
Переключатель режима фильма	Кадр 3:2 / 2:2 преобразуется и обрабатывается автоматически
Коэффициент контрастности	10-битная настройка показателя гамма
Контроль цветовой температуры	Стандартная цветовая температура / холодная / теплая/ настройка пользователя
Цвет дисплея	Поддерживает 16,7 млн. и 10,7 млрд. цветов
Увеличение уровня черно-белого изображения	Позволяет увеличивать нелинейный настраиваемый уровень черно-белого изображения
Гребенчатый фильтр	Трехмерный цифровой гребенчатый фильтр
FTC	Коррекция телесного тона для улучшения качества изображения
Стандарт приема ТВ	PAL/SECAM, BG/DK/I/L/L’.
Цветовой эталон AV входа	PAL / PAL M / PAL N / PAL 60 / SECAM / NTSC-M / NTSC-J / NTSC 4.43.
Функция PIP (картинка в картинке)	Поддерживает VGA/HDMI/HD и другие в режиме PIP
Режим изображения	Кино/Спорт/слабый/Мультимедиа/другое.
Пропорции дисплея	Автоматический выбор для /1: 1/4: 3/ во весь экран /приближение/широко/субтитры/ анаморфированное
Улучшение резкости изображения BBCHIP	Осуществляется на панели улучшения резкости
Настройка положения V/H	Поддерживает канал HD и VGA, регулируемое положение V и H
Автоматическая оптимизация VGA	Оптимизация частоты и фазы для достижения лучшего результата
Программируемый преобразователь цветового пространства	При входных VGA/HDMI, цветовое пространство YUV и RGB можно перестраивать
Настройка растянутой развертки экрана	На VGA/HDMI, входной видеосигнал может быть настроен как режим растянутой развертки экрана или режим сжатой развертки VIDEO/DISPLAY
Увеличение количества пикселов	Компенсируется за счет времени отклика LCD посредством выброса пиксела для улучшения видимых показателей и сокращения "хвостов комет"
Преобразование частоты кадров	Поддерживает блокировку частоты кадров и преобразование частоты кадров
Интерфейс LVDS	Поддерживает от 8 до 10 бит режима вывода LVDS.
Стандарт США NTSC 7.5IRE	Существует возможность выбора стандарта; совместим со стандартным и нестандартным источником выходного сигнала (DVD).
Функция PIP/PBP	Поддерживает видеосигнал PIP или HDMI сигнал PIP
Настройка дисплея PIP	Регулируемый размер PIP, Положение V/H, прозрачность OSD, и т. д.

Спецификация на звуковой сигнал

Громкость/ верхние частоты / нижние частоты / эквалайзер	Поддерживаемое разрешение
SRS (объемный звук)	Поддерживает (Существует возможность выбора).
Звук BBE	Поддерживает (Существует возможность выбора).
Стерео	Поддерживаемое разрешение
SSM	Музыка/Театр/Новости/другое.
Коррекция звука	Поддерживаемое разрешение
Выходная мощность звуковой частоты	2 X 8 Вт
NICAM	Автоматическое выявление NICAM и диапазона частот FM Германии. Поддерживает NICAM_моно/стерео /двойной_A/двойной_B (двуязычный).
Сабвуфер	Поддерживаемое разрешение
Выход на динамик	Существует возможность подключения к внешнему динамику
SPDIF	Поддерживаемое разрешение
Аудиовыход	Звуковой выход может подключаться к наушникам или динамику
Наушники	Поддерживаемое разрешение
Цифровой декодер звука	Поддерживает цифровое декодирование канала HDMI
Выходной сигнал цифрового звука	Поддерживает цифровой выход канала HDMI (оптический и коаксиальный)
Выбор аудио источника PIP	Можно выбрать первичный и вторичный звук

Описание функции

Настройка ждущего режима	Автоматическое отключение через 30/60/90/120/150/180 минут
Заставка «Нет сигнала»	Если режим «Нет сигнала» длится более установленного времени, питание отключается
Редактирование названия канала	Редактировать название канала, используя символы 0~9,A~Z,36
Стандартное графическое меню	Полноэкранное растровое изображение OSD, 4/16/256 цветов
Настройка OSD	Регулируемая прозрачность отображается на экране 4секунд~20секунд
Язык OSD	Многоязычный/Английский/Китайский/Французский/Итальянский/Испанский/Немецкий/Голландский/Русский/Португальсикй/Корейсикй /Арабский
Табличный редактор ТВ-канала	Поддерживает редактирование, удаление и изменение канала
Точная настройка ТВ-канала	Точная настройка частоты ТВ-канала (-3M до +3M)
TV Vista ows	Поддерживает просмотр всех ТВ-каналов в 9 или 12 окнах
ATC	Автоматическая система настройки
Цифровое неподвижное изображение	Поддерживает фиксацию кадра
Меню заводских уставок	Удобно для производителя при настройке различных параметров
Дистанционное управление	Поддерживает различный формат кодирующего устройства (NEC и т. д.).
Модернизация встроенного ПО	Модернизация встроенного ПО, не открывая крышку
Без звука	На экране всегда отображается режим «Без звука»
WSS	Система расширенного сигнала
«Синий» экран	При отсутствии сигнала отображается «синий» экран
