Робот-конструктор, двигающийся по линии (модель 21-890)

Робот-конструктор, двигающийся по линии (модель 21-890)

Робот 21-890 подарит Вам и Вашим детям незабываемые минуты радости! Сначала необходимо собрать робота по приведённой схеме. Это занятие будет способствовать умственному развитию ребенка, а любой взрослый, помогая ему, проведёт время с детьми с удовольствием и пользой.

После сборки этот удивительный робот будет передвигаться по начертанной Вами чёрной линии на белом фоне благодаря двум встроенным в фотодатчикам. Пары датчиков различают чёрное от белого благодаря инфракрасному излучению.

ВНИМАНИЕ! Черная линия (или наклеенная черная лента) должна иметь ширину ровно 18 мм. Линия (лента) может иметь изгибы и повороты — тогда ваш робот будет как поезд, двигаться только по ней без остановки.

Питание робота — 2 элемента питания АА типа (1,5В).

Необходимые инструменты

Механические части

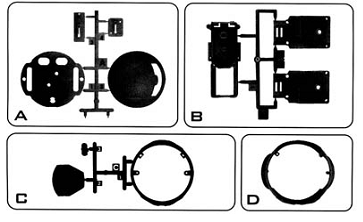

Пластиковые части

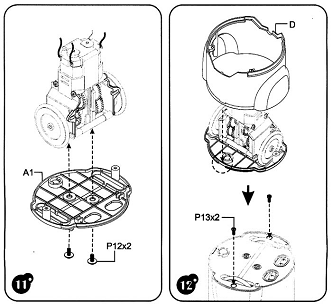

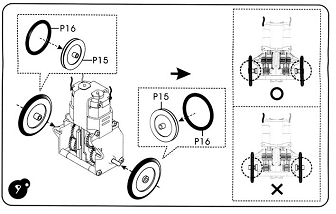

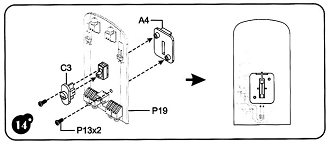

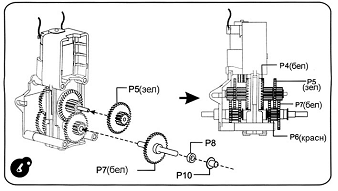

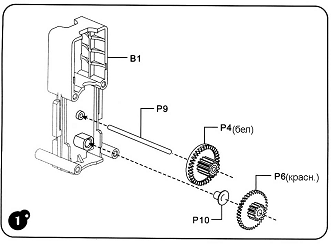

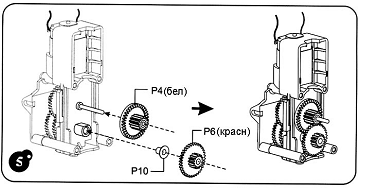

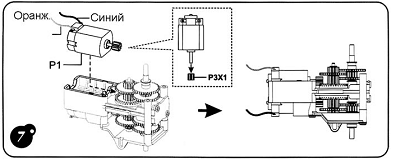

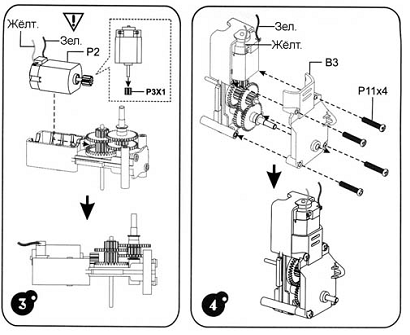

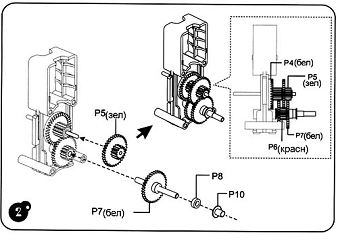

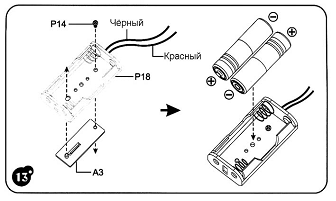

Сборка

Готовый робот

1 — Выключатель

2 — Фото-датчики

3 — Главная плата

4 — Индикаторы

5 — Держатель элементов питания

6 — Мотор

Работа

При помощи чёрной изоляционной ленты или толстого маркера нарисуйте на белой поверхности линию толщиной около 18мм (маршрут); Углы поворотов в маршруте должны быть не менее 90°; Установите выключатель в в положение ON (верхнее положение) — глаза робота начнут мигать; Поставьте робота на линию, которую Вы нарисовали и робот начнёт двигаться по заданному Вами маршруту.

Возможные проблемы и пути их решения

Робот не двигается и глаза не мигают:

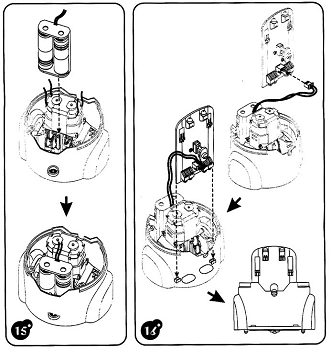

1) Проверьте, правильно ли подключен держатель элементов питания (шаг 16 в параграфе «Сборка»);

2) Убедитесь, что элементы питания установлены с правильной полярностью;

3) Проверьте, установлен ли выключатель в верхнее положение (ON).

Робот не двигается, но глаза мигают

1) Проверьте, правильно ли подключены соединители мотора М1 и М2 (шаг 17 в параграфе «Сборка»);

2) Убедитесь, что в батарейки заряжены.

Робот не следует по линии

1) Убедитесь, что соединители мотора М1 и М2 установлены правильно, а не наоборот;

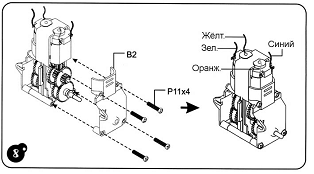

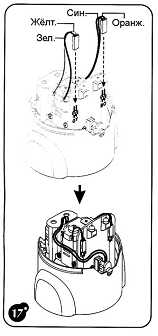

2) Убедитесь, что цвет провода мотора соответствует цветам, указанным на плате (шаг 17);

* Обозначения: G = зелёный, Y=жёлтый, B=синий, O=оранжевый.

3) Проверьте, до конца ли вставлена плата;

Убедитесь, что поверхность, на которой нарисована линия белая или очень светлая, а сама линия не тоньше 18 мм.

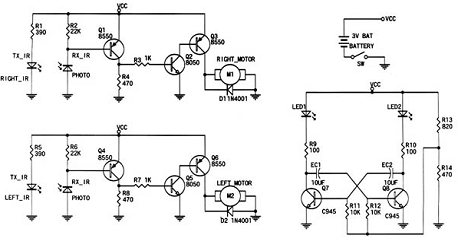

Схема
