ИНСТРУКЦИЯ ПО МОНТАЖУ НА МЕТАЛЛОКОНСТРУКЦИИ ОГНЕЗАЩИТНЫХ ПЛИТ ОГНЕЛИТ
Характеристика плит Огнелит
Плиты ОГНЕЛИТ (ТУ ) представляет собой плиты прямоугольной формы с размером, мм:
Длина - (2400; 1200) ± 10
Ширина - (1200; 600) ± 10
Толщина - (6, 8, 10, 12) ± 1
Поверхность плит ровная, гладкая от белого до светло-серого цвета.
Подготовка металлоконструкций для монтажа.
При использовании стальных металлоконструкций не обработанных антикоррозионными грунтовками, поверхность металла очищают от загрязнений и ржавчины механическим или ручным способом (шпатель, наждачная бумага и т. п.) затем обезжиривают растворителем (уайт – спирит, сольвент). Очищенную поверхность металлоконструкций грунтуют вручную (кистью или валиком) или механическим способом с применением малярных агрегатов. Рекомендуется применять грунтовки ГФ-021, ГФ-019, АК-070, ГАЗ-К.
Если поверхность металлоконструкций загрунтована старым отслаивающимся грунтом, отслаивающиеся участки очищаются механическим способом, обезжириваются и грунтуются.
Технология монтажа огнезащитных плит на металлоконструкции.
Обшивку металлических конструкций плитами ОГНЕЛИТ осуществляют за счет крепления плит между собой самонарезными винтами (рис. 1).

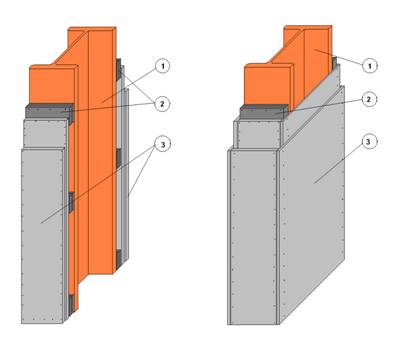

Рис.1.
Конструкция огнезащиты металлической конструкции
плитами ОГНЕЛИТ
а) в один слой
б) в два слоя
а
1 – металлоконструкция
2 – вставка из плит ОГНЕЛИТ
3 – плита ОГНЕЛИТ
4 – уголок металлический
5 – саморезы
6 – дюбель
б

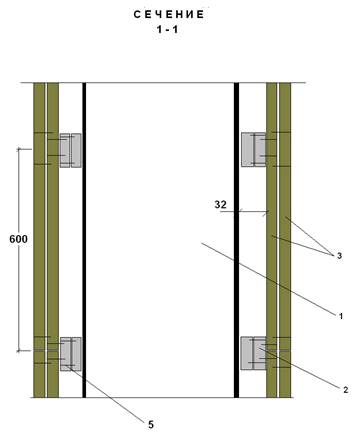

Между металлоконструкцией и плитами ОГНЕЛИТ создают воздушный зазор при помощи вставок из плит (ширина вставок 100 мм). Величина зазора должна составлять (32±1) мм.
Вставки крепят к плитам ОГНЕЛИТ так, чтобы в местах стыковки они выходили за край плиты не менее 50 мм. Расстояние между вставками устанавливается исходя из размеров плиты и самой конструкции, но не более 600 мм.
Плиты для монтажа раскраивают под размер металлоконструкции при помощи ручных и электрических столярных инструментов и высверливают отверстия под саморезы. Отверстия для саморезов делают по прямой линии с шагом не более 200 мм, отступая от края плиты не менее 4 мм.
Диаметр отверстия должен быть несколько меньше диаметра саморезов.
Рекомендуемый диаметр саморезов 3-5 мм, длина 30-50 мм.
Подготовленные (раскроенные, с отверстиями для саморезов) плиты устанавливают вокруг металлоконструкции и скрепляют саморезами.
Плиты вокруг металлоконструкции устанавливают в один или в несколько слоев (в зависимости от требуемой степени огнестойкости и приведенной толщины металла конструкции). Варианты монтажа огнезащитного слоя плитами ОГНЕЛИТ рассмотрены в Приложении №1.
При монтаже в два слоя первый слой плит устанавливают лицевой стороной к металлоконструкции (внутрь). Второй слой плит устанавливают лицевой стороной наружу. Места стыковки плит, швы, небольшие трещины, сколы и отверстия от головок саморезов шпаклюются огнезащитным составом ПВК-2002 белого цвета.
Ориентировочный расход состава ПВК-2002 составляет 0,1 кг на 1 м² плиты Огнелит.
Качество монтажа плит на конструкции оценивается визуально. Не допускается использование плит с трещинами и сколами на всю глубину плиты.
Требования безопасности
Плиты ОГНЕЛИТ являются пожаро - и взрывобезопасными. На компоненты, применяемые при его изготовлении, должны быть санитарно-эпидемиологические заключения. Плиты ОГНЕЛИТ должны отвечать требованиям СП 2.6.1.758-99 (А эфф. не более 740 Бк/кг).
Лица, проводящие работы по изготовлению, испытанию и применению плит ОГНЕЛИТ должны быть обеспеченны комплектом спецодежды и средствами индивидуальной защиты согласно ГОСТ 12.4.103-83 и ГОСТ 12.4.011-89 (респиратор типа «Лепесток», защитные перчатки, мази пасты для защиты рук, защитные очки), имеющим санитарно-эпидемиологические заключения.
К работе допускаются лица не моложе 18 лет, прошедшие медосмотр в соответствии с Приказом МЗ РФ № 83 от 01.01.2001 г.
Перед началом работы необходимо проводить инструктаж рабочих непосредственно на рабочем месте. Проведение инструктажа регистрируется в специальном журнале и подтверждается подписью рабочего, прошедшего инструктаж.
Главный технолог
Приложение

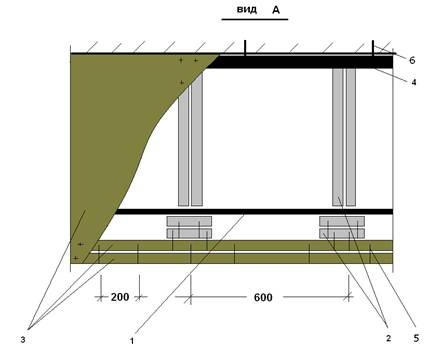

Варианты монтажа огнезащитного покрытия плитами ОГНЕЛИТ.

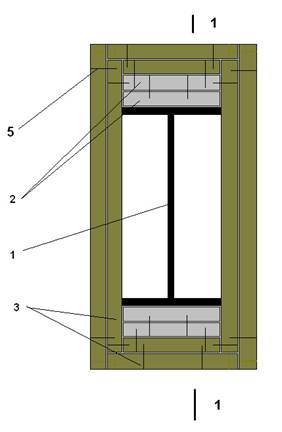

1. Двутавровая колонна – обогрев с 4-х сторон (плита ОГНЕЛИТ один слой)
2. Двутавровая колонна – обогрев с 4-х сторон (плита ОГНЕЛИТ два слоя)

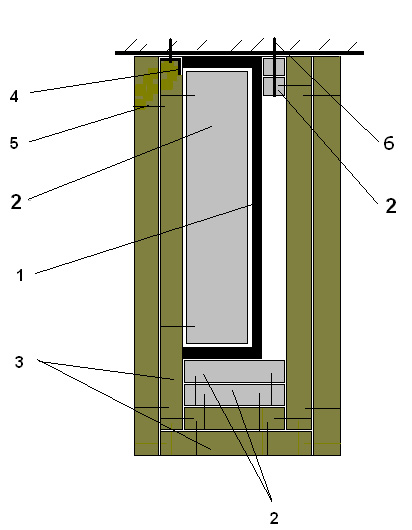

3. Балка (колонна) – 3-х сторонний обогрев
4. Балка (колонна) - 2-х сторонний обогрев
1 – металлоконструкция
2 – вставка из плит ОГНЕЛИТ
3 – плита ОГНЕЛИТ
4 – уголок металлический
5 – саморезы
6 – дюбель
