Инструкции по сборке посудомоечных машин GS 502 и GS 515 Energy и Energy+ с системой вторичного использования тепловой энергии
Правила техники безопасности
|
|
Осторожно! Токоведущие части! Риск для жизни! К сборке и к подключению оборудования допускаются только квалифицированные специалисты, прошедшие специальное обучение в компании Winterhalter. |
|
|
Осторожно! Токоведущие части! Риск для жизни! Прежде чем приступить к мойке посуды, следует, в первую очередь, отключить источник питания (главный выключатель). |
|
|
Утечка воды! Материальный ущерб! Прежде чем приступить к выполнению работ, следует перекрыть запорный клапан. |
А) Подготовительные работы
1. Снять заднюю панель корпуса машины GS 502 / GS 515.

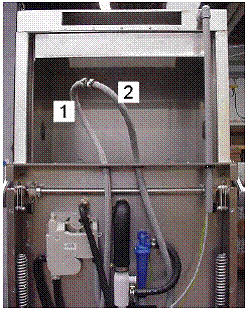

| 2. Отсоединить шланги 1 и 2 от соединительной муфты. |
B) Установка теплоутилизационной системы
| 1. Установить теплообменник и закрепить его винтами с обеих сторон. |
| 2. Установить теплообменник таким образом, чтобы он располагался с небольшим наклоном назад. 3. Установить оба кронштейна (1) и закрепить с помощью винтов с полупотайной головкой (2). Кронштейн плотно удерживает теплообменник в корпусе машины. |

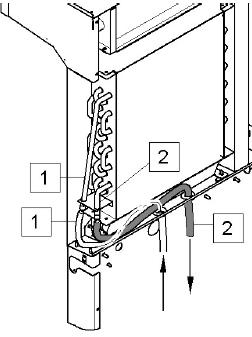

| 4. Присоединить шланг 1 (от электромагнитного клапана) к заднему соединительному патрубку (1) теплоутилизационной системы и закрепить шланговым хомутом. 5. Присоединить шланг 2 (идущий на обратный клапан) к переднему соединительному патрубку (2) теплоутилизационной системы и закрепить шланговым хомутом. Скручивание шлангов не допускается. |

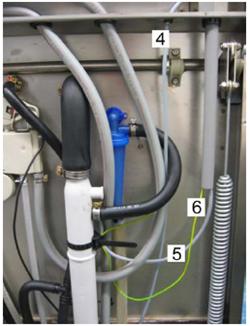

| 6. Провести 3-жильный питающий кабель (4) через втулку, показанную в схеме. Убедиться, что кабель (4) не создает помех для магистральной шины (5) или для заземляющего провода (6). |
С) Электрическое соединение 1. Снять переднюю панель. 2. Подключить 3-жильный кабель, пропустив его от теплообменника к программному переключателю. | |
| 3. Подключить коричневый кабель (7), соединив теплообменник с выводным разъемом A4. |
| 4. Подключить синий кабель, соединив теплообменник с клеммой 2. 5. Подключить зелено-желтый кабель, соединив теплообменник с одной из клемм заземления. |
D) Настройка программного переключателя WPS 1. Проверить установку параметра P48 (позиция 3). |

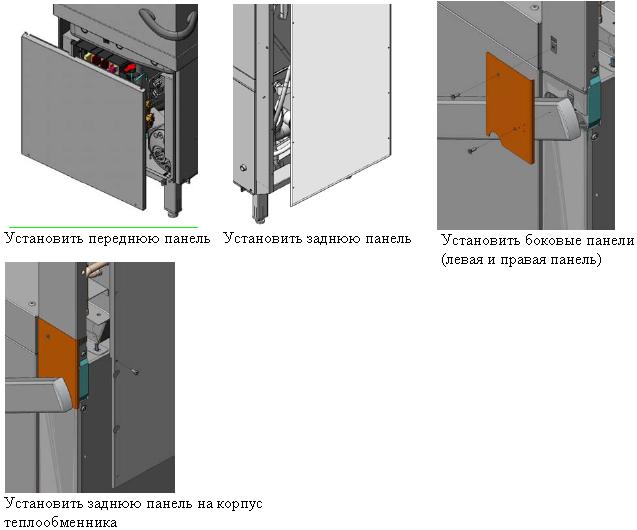

E) Установка панелей и выравнивание корпуса
F) Принцип работы
В режиме полоскания запускается вентиляторный электродвигатель, который продолжает работать в течение 30 секунд после выполнения операции, задаваемой для мойки посуды. На активное состояние режима указывает функциональная кнопка, которая мигает, поочередно меняя свой цвет с синего на зеленый и обратно. В данном случае кожух машины должен оставаться в закрытом положении, что позволит наиболее оптимально использовать функциональные возможности теплоутилизационной системы.
Через 30 секунд работы функциональная кнопка начинает мигать зеленым цветом, тем самым, указывая оператору на то, что он может открывать кожух. Немигающая зеленая кнопка указывает на то, что кожух полностью открыт.
G) Особенности обслуживания посудомоечной машины GS 502 Energy+ и GS 515 Energy+
(машины с функцией регенерации тепла за счет энергии отработанной воды)
Если дренажный насос не работает, устранение неисправности производится следующим образом:
| Ø Закрыть воздушный клапан дренажного насоса липкой лентой; Ø Подать струя сжатого воздуха в сливной шланг; Ø Появление воздушных пузырей в баке машины укажет на то, что дренажный насос готов к работе. |
Ремонт оборудования:
После замены сборной емкости, дренажного насоса или соединительных шлангов, необходимо всегда производить продувку насоса (см. выше).
Шланг, соединяющий дренажный насос с теплообменником, должен всегда находиться в вертикальном положении.
