Модем Altair

Модем Altair

Руководство пользователя

Содержание

1 Введение……………………………………………………………………………………………………………………………….2

2 Меры предосторожности…………………………………………………………………………………………………….2

3 Основные особенности модема………………………………………………………………………………………….4

4 Описание интерфейса………………………………………………………………………………………………………….5

4.1 Внешний вид……………………………………………………………………………………………………………….5

4.3 Интерфейс RS-232…………………………………………………………………………………………………......6

4.4 5 Разъем MW-5MR для подключения датчиков и

дистанционно управляемой кнопки ……………………………………….……………..………………………7

4.2 Разъем питания………………………………………………………………………………………………………….7

4.5 Радио интерфейс……………………………………………………………………………………………………....8

4.6 Держатель SIM-карты………………………………………………………………………………………….…..8

4.7 Световой индикатор состояния………………………………………………………………………….…...9

5 Механические характеристики и монтаж модема……………………………………………………….....10

6 Электрические и экологические характеристики………………………………….………………………….11

6.1 Токи и напряжения…………………………………………………………………………………………....….…11

6.2 Рабочая температура окружающей среды модема ……………………………………….…..…11

6.3 Условия хранения…………………………………………………………………………….………………………11

7. Примеры использования модема……………………………………………………………………………..……12

1 Введение

Этот документ описывает аппаратные и программные характеристики модема Altair. Информация предназначена для пользователей, разработчиков или изготовителей, которые проектируют и создают сотовые приложения. Область этого документа включает в себя спецификации интерфейса, электрические и механические характеристики модема. Altair-компактный GSM модем, предназначенный для передачи данных, смс и факсов в GSM сетях. Модем выполнен в аккуратном, компактном корпусе на котором имеются металлические ножки для крепления.

2 Меря предосторожности

Существуют ограничения на использование устройств радиосвязи вблизи других электронных устройств.

медицинского оборудования, кардиостимуляторов, слуховых аппаратов. Модем может создавать помехи для медицинского оборудования Выключайте модем в самолетах. Примите меры против случайного включения! Выключайте модем вблизи автозаправочных станций, топливохранилищ, химических предприятий, мест проведения взрывных работ. Модем может создавать помехи техническим устройствам. На близком расстоянии модем может создавать помехи для телевизоров, радиоприемников и ПК. " align="left hspace=6" width="567" height="336" style="margin-left:-6px;margin-right:6px"/>

3 Основные особенности модема

Функция	Реализация
Передача	Данные/СМС/Факс
Источник питания	Однополярный источник питания от 7В до 16В
Диапазоны частот	Четырех диапазонный 850/ 900/ 1800/ 1900 мГц Совместимость с GSM Phase 2 / 2 +
Мощность передачи	Class 4 (2 Вт @ 850/ 900 мГц) Class 1 (1 Вт @ 1800/1900 мГц)
GPRS подключение	GPRS multi-slot class 10 GPRS mobile station class B SAIC (Single Antenna Interference Cancellation): независимая от сети функция модема, для повышения пропускной способности, обеспечивающая оптимизацию пропускной способности сети и повышение качества связи
Держатель SIM – карты	Встроенный
Поддерживаемая SIM карта	1.8 Вольт и 3.3 Вольта
Внешняя антенна	Подключение через антенный разъем SMA(F)
СМС	Точка-точка MO и MT Текст и PDU режим
Данные GPRS CSD	·  Скорость исходящих GPRS данных: макс. 85.6 кБит/с ·  Скорость входящих GPRS данных: макс. 21.4 кБит/с ·  Схема кодирования: CS 1, 2, 3, 4 ·  Модем поддерживает протокол PAP (Password Puthentication Protocol), используемого для PPP соединения ·  Поддержка PBCCH - канал управления с поддержкой пакетной передачи данных. Он позволяет упростить управление ресурсами в сетях GPRS. Данная возможность обеспечивает управление пакетными данными через дополнительный сигнализационный канал, что гарантирует высокий уровень сетевой готовности, в частности, в перегруженных сетях GPRS. ·  Скорость передачи данных в CSD сетях до 14.4 кБит/с ·  Поддержка USSD

Функция	Реализация
Последовательный интерфейс	·  RS-232 интерфейс, двунаправленная шина для АТ команд и данных ·  Скорость передачи от 300 Бит/с до 115200 Бит/с ·  Скорость: 115200 Бит/с ·  Возможность мультиплексирования в соответствии с протоколом мультиплексирования GSM 07.10
Поддержка сетевых протоколов	·  0710 MUX протокол ·  встроенный TCP/UDP протокол ·  FTP/HTTP
Охрана	Возможность подключения к модему двух внешних датчиков, при срабатывании которых, отправляется смс-сообщение на желаемый номер
Дистанционно управляемая кнопка	После звонка на модем с предварительно записанного в модем телефонного номера, 4 и 5 контакты разъема MW-5MR замыкаются на 3 сек.
Анализ работы GPRS подключения	Встроенный микроконтроллер в модем, контролирует прием-передачу данных между компьютером и GSM/GPRS модулем. На каждый запрос должен быть получен ответ, если число запросов превышает количество ответов или ответы отсутствуют, то данное соединение считается не активным, микроконтроллер аппаратно перезагружает GSM/GPRS модуль в модеме
Анализ работы модема с АТ командами	Встроенный микроконтроллер в модем, контролирует прием-передачу данных между компьютером и GSM/GPRS модулем. Если GSM/GPRS модуль не отвечает на АТ команды, модем считается не работоспособным, микроконтроллер аппаратно перезагружает GSM/GPRS модуль в модеме
Рабочий температурный диапазон	-30 °C до +80 °C
Влажность	90 % относительной влажности
Габариты	90x50x20 мм (приблизительно)
Вес	105 гр.

Схемы кодирования и максимально полезная скорость передачи данных через радио интерфейс.

Схема кодирования	1 Временной интервал	2 Временной интервал	3 Временной интервал
CS-1:	9.05 кБит/с	18.1 кБит/с	36.2 кБит/с
CS-2:	13.4 кБит/с	26.8 кБит/с	53.6 кБит/с
CS-3:	15.6 кБит/с	31.2 кБит/с	62.4 кБит/с
CS-4:	21.4 кБит/с	42.8 кБит/с	85.6 кБит/с

4 Описание интерфейса

4.1 Разъемы модема

·  Разъем для штыревого соединения с питанием

·  9-контактный разъем «female» (COM-порт) для последовательного интерфейса RS-232

·  5-контактный разъем «male» MW-5MR для подключения дистанционно управляемой кнопки и двух внешних датчиков

·  SMA «female» для антенны

·  Держатель SIM-карты

Разъем для подключения питания





Разъем MW-5MR

Разъем для подключения к COM-порту

Разъем в модеме	Ответная часть
DRB-9FA	DB-9M
MW-5MR	MU-5F
DC-033	NP-109
SMA(F)	SMA(M)

Разъем для подключения антенны



Индикатор состояния модема (светодиод)

Кнопка для извлечения SIM-карты Держатель для SIM-карты

4.3 Интерфейс RS-232

Через интерфейс RS-232, хост-контроллер управляет модемом и передачей данных.

COM-порт (Интерфейс RS-232)



Настройки COM-портп
Скорость (бит/с)	115200
Биты данных	8
Четность	Нет
Стоповые биты	1
Управление потоком	Аппаратное

Характеристики интерфейса RS-232 (рекомендуемые)

Параметр	Описание	Мин.	Макс.	Единица измерения
Выходное напряжение	/RXD, /CTS, /DCD	±5	±7	В
Выходное сопротивление	/RXD, /CTS, /DCD	300		Ом
Входное напряжение	/TXD, /RTS, /DTR	-15	+15	В
Входное сопротивление	/TXD, /RTS, /DTR	3	7	кОм
Скорость передачи данных	Фиксированный диапазон	0.300	115200	Бит/с
Длинна RS-232 кабеля			3	Метра

4.4 Разъем MW-5MR для подключения датчиков и дистанционно управляемой кнопки

Разъем с шагом 2 мм, предназначен для подключения дистанционно управляемой кнопки и двух внешних датчиков.

MW-5MR

4.2 Разъем питания

Разъем для питания представляет собой гнездо для штыревого соединения. Диаметр гнезда 3.7мм. внутренний диаметр 1.3мм.

Гнездо питания (от 7 до 16 Вольт) Ответная часть 1.3х3.5



4.5 Радио интерфейс

Антенный разъем модема предназначен для GSM антенн, оборудованных разъемом SMA “male” или соответствующим переходником

Разъем для подключения антенны Характеристики разъема:

·  Частота: 0-6 ГГц

·  Коэффициент стоячей волны по напряжению;

1.4 при 0.9 ГГц

1.9 при 1.9 ГГц

·  Комплексное сопротивление: 50 Ом

·  Сопротивление изоляции: 500 МОм

4.6 Держатель SIM-карты

Держатель предназначен для SIM-карт на 1.8 и 3.3 Вольта в соответствии с GSM 11.12 Phase 2. Все сигналы SIM интерфейса защищены от электростатических разрядов. Для облегчения установки и извлечения SIM-карты в устройстве применён разъём с автоматической фиксацией и выталкиванием карты, что делает процедуру установки, и замены карты максимально простой. Для установки SIM карты, зафиксируйте ее на SIM держателе, контактами вверх, и вставьте в разъем. Для извлечения держателя необходимо нажать на кнопку для извлечения SIM-карты. Не пытайтесь извлекать держатель, предварительно не нажав на кнопку, это может привести к повреждению модема и держателя.

Кнопка для извлечения SIM-карты

4.7 Световой индикатор состояния модема

Световой индикатор показывает рабочее состояние модема. В следующей таблице описываются состояния светодиода в соответствии с режимом работы модема.

Световой индикатор модема

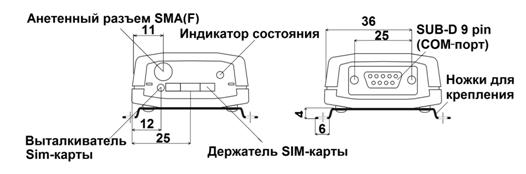

5 Механические характеристики и монтаж модема

Модем можно закрепить в удобном для Вас месте с использованием двух винтов М3

6 Электрические и экологические характеристики

6.1 Токи и напряжения

Параметр	Описание	Мин.	Макс.	Единица измерения
Рабочее напряжение	Плюс	7	16	В
Перенапряжение	Плюс		25	В
Диапазон входного напряжения RS-232	/TXD, /DTR, /RTS	-20	+20	В
/RXD, /CTS, /DSR, /DCD, /RING	-0.3	+5.3	В
Класс защиты по IP			IP40
Средний потребляемый ток в режиме ожидания			40	мА
Средний потребляемый ток в режиме передачи	При + 12 Вольт	100	200	мА
Максимальный потребляемый ток	При + 12 Вольт		250	мА

6.2 Рабочая температура окружающей среды модема (без принудительной циркуляции воздуха)

Параметр	Мин.	Типичное	Макс.	Единица измерения
Нормальная эксплуатация	-20	+40	+55	°C
Ограниченная эксплуатация	От-20 до -30		От +55 до +80	°C

6.3 Условия хранения

Параметр	Условия	Единица измерения
Температура воздуха	От -40 до +75	°C
Относительная влажность	от 10 до 90	%
Давления воздуха	от 70 до 106	кПА
Вода, обледенение, замораживание	Не допускается
Химически активные вещества	Не рекомендуется
Механические воздействия	Не рекомендуется
Радиация	Солнечная 1.12	КВтч/м²
Тепловая 0.6

7. Примеры использования модема

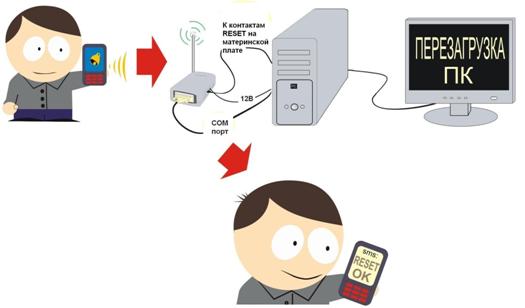

Пример 1: Дистанционный перезапуск компьютера

·  Вставьте SIM карту (убедитесь, что на карте положительный баланс)

·  Подсоедините антенну

·  Подключите модем к COM-порту компьютера

·  Четвертый и пятый контакт разъема MW-5MR подключите к контактам RESET на материнской плате

·  Подключите к устройству питание

·  Откройте программную утилиту Altair Edit. Дождитесь, пока модем зарегистрируется в GSM сети, и нажмите кнопку «Определить порт». Если модем подключен правильно, программная утилита автоматически определит номер COM-порта, к которому подключен модем и отобразит номер в верхней строке программной утилиты, далее автоматически выставит и сохранит необходимые настройки COM-порта для работы модема.

·  В строке «телефон для сброса» введите тот номер телефона, при звонке с которого будет осуществляться перезарузка компьютера.

·  Для сохранения введенной информации нажмите кнопку «Записать». В нижнем окошке программной утилиты отобразится записанный номер. Убедитесь, что он соответствует действительному. Если по какой-то причине он не верный, то повторите операцию по записи номера в модем.

Чтобы перезагрузить компьютер, наберите телефонный номер SIM карты, вставленной в модем. Осуществляемый звонок сбросится и в ответ придет смс-сообщение, подтверждающее выполнение команды, с текстом «RESET OK» Это свидетельствует о том, что модем определил номер, и он соответствует номеру, записанному в его память. Операция перезагрузки будет выполнена после получения смс-сообщения «RESET OK» в течении сорока секунд. Получение смс-сообщения не является обязательным фактором для выполнения команды

Пример 2: Охранная система помещения

·  Вставьте SIM карту (убедитесь, что на карте положительный баланс)

·  Подсоедините антенну

·  К контактам разъема MW-5MR подсоедините два датчика.

·  Подключите к устройству питание

·  Откройте программную утилиту Altair Edit. Дождитесь, пока модем зарегистрируется в GSM сети, и нажмите кнопку «Определить порт». Если модем подключен правильно, программная утилита автоматически определит номер COM-порта, к которому подключен модем и отобразит номер в верхней строке программной утилиты, далее автоматически выставит и сохранит необходимые настройки COM-порта для работы модема.

·  В строке «телефон для смс» введите тот номер, на который будет отправляться тревожное смс-сообщение при срабатывании одного из двух датчиков. В строках «Датчик 1» и «Датчик 2» вводится текст тревожного смс-сообщения, латинскими буквами до восьми символов. Прочитав смс-сообщение, сразу можно определить какой из двух датчиков сработал.

·  Для сохранения введенной информации нажмите кнопку «Записать». Вся записанная в модем информация отобразится в нижнем окошке программной утилиты, еще раз проверьте ее

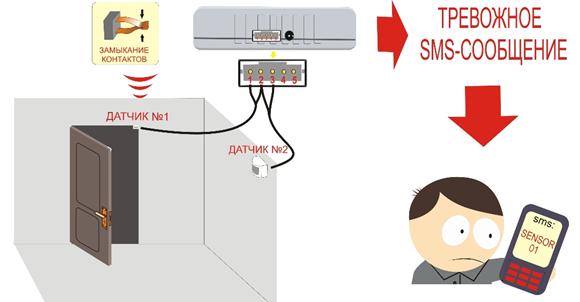

На рисунке ниже смоделирована следующая ситуация: дверь открылась, сработал «Датчик 1», пользователь получил тревожное смс-сообщение, соответствующее «Датчику 1». «Датчик 2» находится в покое.
