Трансформаторный Завод»
ТРАНСФОРМАТОР НАПРЯЖЕНИЯ
ЗНАМИТ-10(6)-1 УХЛ2
Руководство по эксплуатации
НТЗ.671241.002.РЭ
Настоящее руководство по эксплуатации (далее РЭ) распространяется на трансформатор напряжения заземляемый, антирезонансный, масляный, измерительный, трёхфазный типа ЗНАМИТ-10(6)-1 УХЛ2 (далее трансформатор) на номинальные напряжения 6 или 10 кВ. Трансформаторы соответствуют требованиям ГОСТ «Трансформаторы напряжения. Общие технические условия», ТУ 3414-8, «Трансформаторы напряжения ЗНАМИТ 10(6)-1 УХЛ 2. Технические условия».
РЭ предназначено для ознакомления с устройством, принципом работы и правильной эксплуатацией трансформатора.
К монтажу и обслуживанию трансформатора допускается электротехнический персонал, изучивший настоящее руководство по эксплуатации и имеющий III квалификационную группу в электроустановках до и выше 1000 В.
1 Описание и работа
1.1. Условное обозначение трансформаторов
З | Н | А | М | И | Т - | 10(6) | -1 | УХЛ2 | ||||||||||
Климатическое исполнение и категория | ||||||||||||||||||
размещения по ГОСТ 15150 | ||||||||||||||||||
Номер разработки конструкторской | ||||||||||||||||||
документации | ||||||||||||||||||
Класс напряжения первичной обмотки | ||||||||||||||||||
для основного типоисполнения, кВ | ||||||||||||||||||
Число фаз, | ||||||||||||||||||
трёхфазный | ||||||||||||||||||
С дополнительными | ||||||||||||||||||
обмотками для контроля изоляции сети | ||||||||||||||||||
Вид изоляции, | ||||||||||||||||||
масляная | ||||||||||||||||||
Антирезонансная | ||||||||||||||||||
конструкция | ||||||||||||||||||
Целевое назначение | ||||||||||||||||||
трансформатор напряжения | ||||||||||||||||||
Заземляемый | ||||||||||||||||||
трансформатор | ||||||||||||||||||
1.2. Назначение
Трансформаторы выполняются трёхобмоточными. Основная вторичная обмотка предназначена для питания измерительных приборов, вторичная дополнительная обмотка для питания цепей защитных устройств и контроля изоляции сети.
Трансформаторы предназначены для эксплуатации в районах с умеренным холодным климатом УХЛ 2 по ГОСТ 15150—69, при этом:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды от – 60°С до +40°С.
Трансформаторы выдерживают однофазные замыкания сети на землю не менее
8 ч при наибольшем рабочем напряжении.
Напряжение на вводах разомкнутого треугольника дополнительной вторичной обмотки трансформаторов должно быть от 90 до 110 В при приложенном к нему симметричном линейном напряжении, соответствующем номинальному первичному напряжению, и последующем замыкании одной из фаз на землю.
1.3. Технические характеристики
Технические характеристики трансформаторов приведены в таблицах №1, 2, 3.
Таблица 1. Технические характеристики
Наименование параметра | Значение |
Номинальное первичное напряжение, кВ (варианты исполнения) 1) | 6 или 10 |
Наибольшее рабочее напряжение, кВ | 7,2 или 12 |
Номинальная частота, Гц | 50 |
Номинальное вторичное линейное напряжение, В | 100 |
Количество вторичных обмоток, в том числе: - для измерений - для защиты | 3 1 2 |
Номинальная вторичная нагрузка вторичных обмоток с cos j = 0,8, В×А 2) 3): - для измерений (в зависимости от класса точности трансформатора) - для защиты | 100; 200; 300; 600 30 |
Удельная длина пути утечки, не менее, см/кВ | 3,55; 2,125 |
Габаритные размеры, не более, мм | 573х326х430 |
Масса трансформатора, не более, кг | 90(±4,25) |
Средняя наработка до отказа, не менее, ч | 400000 |
Средний срок службы, не менее, лет | 25 |
Примечание: 1) Номинальное первичное напряжение задаётся при производстве. 2) Соответствие классов точности мощностей нагрузок приведены в таблице 2. 3) Пределы допускаемых погрешностей по классам точности приведены в таблице 4. |
Таблица 2. Классы точности.
Класс точности | 0,2 | 0,5 | 1,0 | 3,0 | вне класса точности |
Мощность основной вторичной обмотки, ВА | 100 | 200 | 300 | 600 | предельная мощность 900 ВА |
Мощность дополнительной обмотки, ВА | 30 | предельная мощность 100 ВА |
Таблица 3. Токи коротких замыканий вторичных обмоток.
Обозначение выводов | Ток короткого замыкания, А |
a—b, b—c, c—a | 75—120 |
a—o, b—o, c—o | 15 |
aд—xд | 10 |
1.4. Состав
В комплект поставки трансформатора входят:
- трансформатор - 1 шт.
- паспорт - 1 шт.
- руководство по эксплуатации - 1 шт.
1.5. Устройство и работа
Внешний вид, габаритные и установочные размеры трансформатора приведены на рисунке А1 приложения А.
Трансформатор представляет собой соединённые в единую конструкцию и размещенные в одном корпусе два трансформатора напряжения. Принципиальная схема обмоток трансформатора приведена на рисунке Б1 приложения Б, где приняты следующие обозначения:
ТНИ — трёхфазный напряжения измерительный трансформатор,
ТОНП — трансформатор однофазный нулевой последовательности,
А, В, С — вводы фаз первичной обмотки ТНИ,
Х — ввод первичной обмотки ТОНП,
а, b, c — вводы фаз основной вторичной обмотки,
aд, xд — вводы дополнительной вторичной обмотки,
o, oд — вводы вторичной обмотки однофазного трансформатора ТОНП.
Соединения обмоток:
первичная обмотка ТНИ—три фазы соединены звездой с заземлённой нейтралью через первичную обмотку ТОНП;
вторичная основная обмотка ТНИ — три фазы соединены звездой с выведенной нейтралью, присоединённой к вторичной обмотке ТОНП;
вторичная дополнительная обмотка ТНИ — три фазы соединены разомкнутым треугольником;
группа соединений обмоток «О»;
ввод «X» первичной обмотки ТОНП заземляется.
2 Использование по назначению
2.1 Подготовка к работе.
2.1.1 Проверить наличие пломбы на крышке бака. При повреждении пломбы трансформатор подлежит поверке в соответствии с ГОСТ 8.216-88.
2.1.2 Проверить целостность фарфоровых вводов всех обмоток.
2.1.3 Проверить отсутствие течи масла через резиновые уплотнения и места сварки. При наличии следов масла возле прокладок фарфоровых высоковольтных вводов, выполнить подтягивание гаек крепления фарфоровых изоляторов. Подтягивание гаек крепления фарфоровых изоляторов производить осторожно, не более 1/3 оборота за один раз, при последовательном обходе их по окружности ввода.
2.1.4 Проверить уровень масла в трансформаторе. Уровень масла должен соответствовать 15 – 20 мм от внутренней поверхности крышки. В случае, если уровень масла отличается от вышеуказанного, масло необходимо отлить или долить.
ВНИМАНИЕ! Включение трансформатора с течью масла в работу недопустимо.
2.1.5 Измерить сопротивление изоляции высоковольтных обмоток мегаомметром с рабочим напряжением 2500 В и сопротивление изоляции низковольтных обмоток мегаомметром с рабочим напряжением 1000 В. Сопротивление изоляции между обмотками, между обмотками и заземлёнными частями трансформатора должно быть не менее 300 МОм для высоковольтных обмоток и не менее 50 МОм для низковольтных обмоток
2.1.8 При значении сопротивления изоляции ниже указанного, произвести смену масла или просушить активную часть трансформатора.
2.2 Испытания и измерения.
2.2.1 Данные приёмо-сдаточных испытаний указаны в паспорте трансформатора.
ВНИМАНИЕ! Запрещается испытывать вводы обмоток высокого напряжения А, В, С, Х повышенным напряжением промышленной частоты 50 Гц ввиду ослабленной изоляции ввода Х.
2.2.2 Метрологические характеристики соответствующему классу точности указаны в паспорте.
2.3 Подключение.
2.3.1 Трансформаторы устанавливаются и закрепляются на ровную горизонтальную поверхность внутри ячеек КРУ (Н) или КСО закрытых распределительных устройств.
2.3.2 Необходимо произвести заземление корпуса трансформатора с контуром заземления электроустановки проводом или шиной сечением 10 кв. мм.
2.3.4 Произвести заземление ввода «Х».
2.3.5 При подключении трансформатора в сеть необходимо собрать схему вторичных оперативных цепей защиты от резонансных перенапряжений, изображённую на рисунках В1 и Г1 приложений. Снять перемычку с вводов o-oд.
2.3.6 Если схема защиты от резонансных перенапряжений отсутствует, то необходимо установить перемычку между вводами o-oд. В данном варианте подключения трансформатор может быть подвержен резонансным перенапряжениям, возникающим в сетях 6 или 10 кВ, которые могут привести к повреждению трансформатора.
2.3.7 Запрещается подключать дополнительных сопротивлений 25 Ом (400 Вт), на вводы aд - xд. Работа трансформатора с такой нагрузкой приведёт к его быстрому повреждению, так как она в 4 раза превышает предельную мощность дополнительных обмоток, равную 100 ВА.
2.3.8 При удовлетворительных результатах измерений сопротивления изоляции трансформатор может быть включён в работу.
2.4 Включение
2.4.1 Включение трансформатора в сеть проводится толчком на полное напряжение.
2.4.2 После включения необходимо проверить величины фазных и линейных напряжений, напряжение небаланса на вводах разомкнутого треугольника (3Uo). При замкнутой вторичной обмотке ТОНП (с перемычкой на вводах o-oд) и отсутствии однофазного замыкания на землю. Напряжение небаланса 3Uo на вводах aд - xд не должно превышать 3 В, при условии симметрии первичного напряжения. Увеличение напряжения небаланса свыше 3 В говорит о несимметрии фазных напряжений в сети. При разомкнутой вторичной обмотке ТОНП (o-oд) напряжение на вводах aд - xд составляет от 12 до 16 В. Отсутствие напряжения небаланса свидетельствует о коротком замыкании во вторичных цепях.
3 Техническое обслуживание
3.1 Обслуживание трансформатора состоит в следующем: внешний осмотр состояния фарфоровых вводов, уплотнителей, контактов, антикоррозийного покрытия.
3.2 Если при внешнем осмотре обнаружена течь масла, подтянуть соответствующие гайки до прекращения течи.
3.3 Не допускается накопление пыли на крышке бака, шинах и вводах.
4 Упаковка и хранение
4.1 Условия хранения трансформаторов в части воздействия климатических факторов внешней среды должны соответствовать климатическому исполнению УХЛ.
4.2 Трансформаторы необходимо хранить в упаковке предприятия-изготовителя. Допустимый срок хранения трансформатора до ввода его в эксплуатацию – не более 2-х лет.
4.3. При хранении трансформаторы должны быть защищены от механических повреждений и загрязнений.
5 Гарантийные обязательства
5.1 Изготовитель гарантирует соответствие трансформатора требованиям ТУ при соблюдении условий эксплуатации, хранения и транспортирования, установленных ГОСТ .
5.2 Гарантийный срок эксплуатации трансформаторов — три года с момента ввода в эксплуатацию, но не более трёх с половиной лет со дня отгрузки трансформатора с предприятия-изготовителя.
Приложение А
(обязательное)
Габариты и установочные размеры

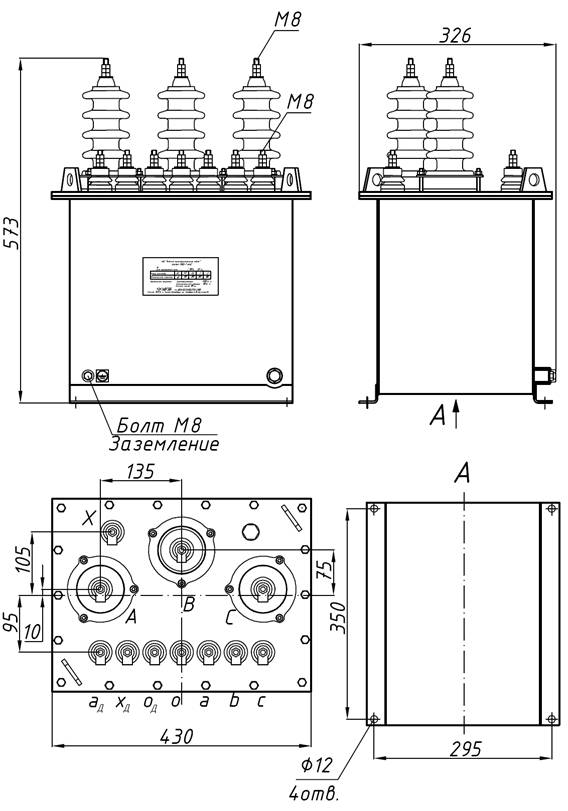

Рисунок А1. Габариты и установочные размеры
трансформатора ЗНАМИТ-10(6)-1 УХЛ2
Приложение Б
(обязательное)
Рисунок Б1. Принципиальная электрическая схема соединения обмоток
трансформатора ЗНАМИТ-10(6)-1 УХЛ2
Приложение В
(обязательное)
Рисунок В1. Принципиальная электрическая схема соединений
вторичных цепей трансформатора ЗНАМИТ-10(6)-1 УХЛ2
SF1- автоматический выключатель марки АП-50Б, Iном.=2,5 А, уставка 3,5Iном.
SF2- автоматический выключатель марки АП-50Б, Iном.=1,6 А, уставка 3,5Iном.
Приложение Г
(обязательное)

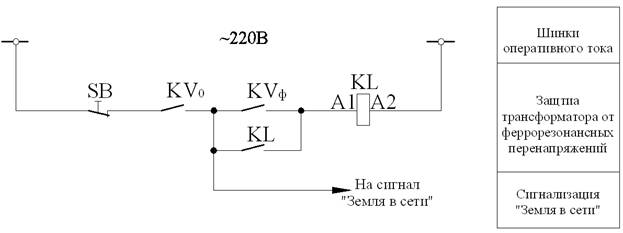

Рисунок Г1. Схема соединений вторичных оперативных цепей защиты
трансформатора ЗНАМИТ-10(6)-1 УХЛ2 от феррезонансных перенапряжений
KVo – реле напряжения РН-53/60Д, Uср.=30В;
KVф – реле напряжения РН-53/200, Uср.=130В;
KL – реле промежуточное РП-25 или РП-23;
SB – кнопка съёма сигнала;
SA – разъёмы для шунтирования ТНП.
