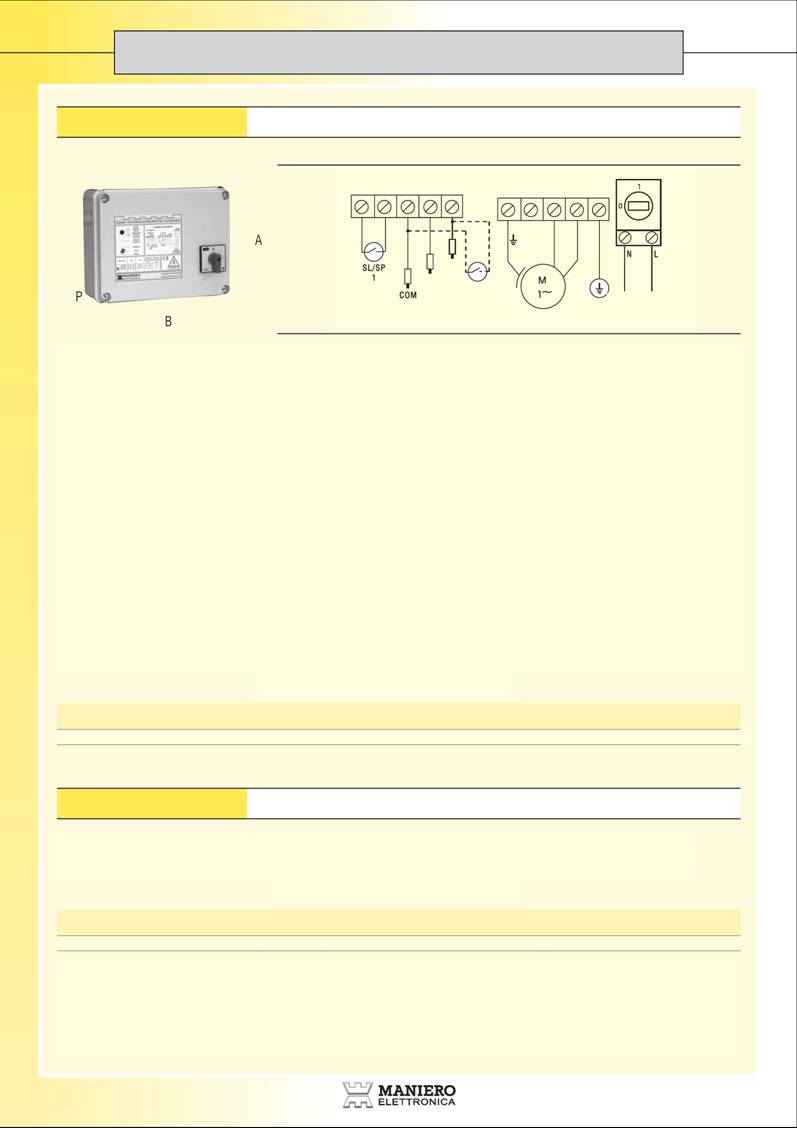

ПУЛЬТЫ УПРАВЛЕНИЯ И ПУСКАТЕЛИ ДЛЯ 1 ОДНОФАЗНОГО НАСОСА С ЭЛЕКТРОПРИВОДОМ, ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ПО ТОКУ И КОНТРОЛЕМ УРОВНЯ



QA/50B

Пульт управления прямого пуска для 1 однофазного насоса с электроприводом мощностью до 2,2 кВт с защитой от перегрузки по току

СХЕМА СОЕДИНЕНИЙ


ВХОД ОТ ИСТОЧНИКА ПИТАНИЯ

~1, 50/60 Гц, 230 В±10%


МАКС.


МИН.


SL/SP

МИН.


ДВИГАТЕЛЬ


ДАТЧИКИ УРОВНЯ


■  ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

–  Электронный пульт управления;

–  Источник питания: ~1 фаза, 50/60 Гц, 230 В±10%;

–  Сверхнизковольтные входы для принятия сигналов управления от внешних устройств: реле давления или поплавковых реле уровня;

–  Сверхнизковольтные входы для принятия сигналов управления от датчиков уровня или реле давления для осуществления контроля минимального уровня;

–  Переключатель для выбора реле давления или реле минимального уровня (нормально замкнутые или нормально разомкнутые контакты) или датчика уровня для заполнения или опорожнения (при наличии такового);

–  Индикатор работы двигателя (горит) или режима защиты двигателя (мигает);

–  Переключатель для выбора режима работы «автоматический – отключено – ручной» (последний режим – без блокировки);

–  Электронные средства защиты с регулируемым током;

–  Задержка включения порядка 3 с;

–  Предохранитель защиты двигателя;

–  Предохранитель защиты вспомогательного оборудования;

–  Общий вводный выключатель с замком дверцы;

–  Корпус из термопластика;

–  Кабельные выходы с держателями;

–  Категория защищенности: IP 50.

■  ДОПУСКАЕТ ПОДКЛЮЧЕНИЕ:

–  KCC/...: комплект для подключения конденсаторов (в зависимости от параметров выбранного двигателя);

–  IP55/PS-Q/10, код 225.30, прозрачная накладка для обеспечения защищенности по категории IP55;

–  MIC/1E-..V-2U в 3 исполнениях: интерфейсный модуль для приема сигналов управления от внешнего устройства с источником питания ~12 В или ~24 В или ~230В (беспотенциальные контакты).

ПРИМЕЧАНИЕ: 2 поплавковых реле уровня могут быть использованы вместо датчиков: 1 – «ВЫКЛ.» и 1 - «ВКЛ.».

■  ЭЛЕКТРОННЫЕ ЗАПАСНЫЕ ЧАСТИ:

–  Материнская плата SM/QA50B, код 223.35;

–  Плата с мнемонической схемой CC1DL-21, код 225.48.

■  УСЛОВИЯ ЭКСПЛУАТАЦИИ:

–  Температура окружающей среды: от –5 до +40°C;

–  Относительная влажность 50% при максимальной температуре 40°C.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ВЕЛИЧИНЫ РАБОЧЕЙ МОЩНОСТИ

НЕ нашли? Не то? Что вы ищете?

МОЩНОСТЬ (ПРИМЕРНО) ПРИ 230 В

РАБОЧИЙ ТОК (A)

МАССА

РАЗМЕР, мм

МОДЕЛЬ

КОД

кВт

л. с.

Мин.

Макс.

кг

A

B

P

ЦЕНА

QA/50B

233.13

0,37 - 2,2

0,5 - 3

2

18

1,5

220

255

130

AA/50B

Пускатель прямого пуска для 1 однофазного насоса с электроприводом мощностью до 2,2 кВт с защитой от перегрузки по току

■  ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

–  Характеристики и условия эксплуатации данного устройства аналогичны параметрам, указанным для изделия QA/50B; однако, данное изделие не имеет опции «общий вводный выключатель с замком дверцы».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ВЕЛИЧИНЫ РАБОЧЕЙ МОЩНОСТИ

МОЩНОСТЬ (ПРИМЕРНО) ПРИ 230 В

РАБОЧИЙ ТОК, A

МАССА

РАЗМЕР, мм

МОДЕЛЬ

КОД

кВт

л. с.

Мин.

Макс.

кг

A

B

P

ЦЕНА

AA/50B

233.03

0,37 - 2,2

0,5 - 3

2

18

1,5

220

255

115

ПРИМЕЧАНИЯ: Величина номинальной мощности указана приблизительно; для правильного выбора модели убедитесь в том, что потребляемый ток двигателя находится в пределах, допустимых устройствами тепловой защиты. Для получения дополнительных сведений по нестандартным вариантам обращайтесь в офис технической поддержки/продаж нашей компании.

Компания MANIERO ELETTRONICA сохраняет за собой право на улучшение конструкции/характеристик своих изделий без предварительного уведомления.

Дополнительные модули могут стать причиной изменения размеров корпуса и общей стоимости пульта управления.

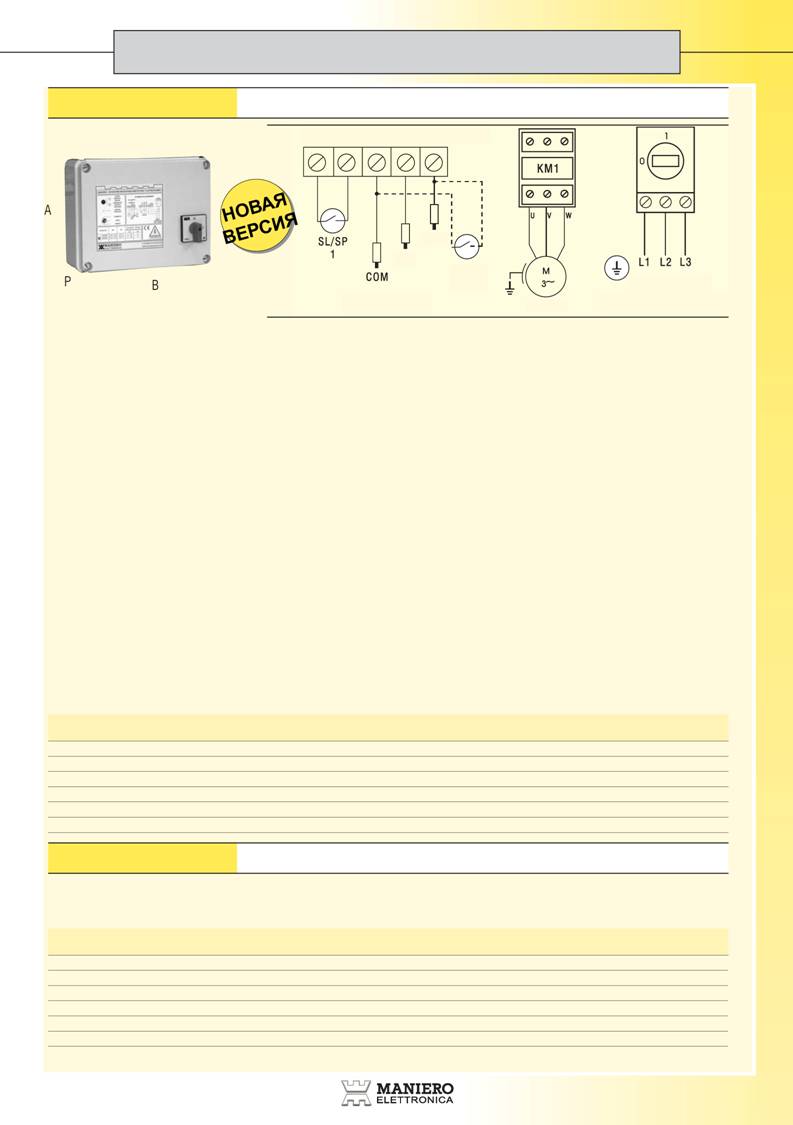

ПУЛЬТЫ УПРАВЛЕНИЯ И ПУСКАТЕЛИ ДЛЯ 1 ТРЕХФАЗНОГО НАСОСА С ЭЛЕКТРОПРИВОДОМ, ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ПО ТОКУ И КОНТРОЛЕМ УРОВНЯ


QA/60C

Пульт управления прямого пуска для 1 трехфазного насоса с электроприводом с защитой от перегрузки по току

ВХОД ОТ ИСТОЧНИКА ПИТАНИЯ

~3, 50/60 Гц, 400 В±10%


ДАТЧИКИ УРОВНЯ


SL/SP

МИН.


МАКС.


СХЕМА СОЕДИНЕНИЙ


МИН.


ДВИГАТЕЛЬ


■  ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

–  Электронный пульт управления;

–  Источник питания: ~3 фазы, 50/60 Гц, 400 В±10%;

–  Сверхнизковольтные входы для принятия сигналов управления от внешних устройств: реле давления или поплавковых реле уровня;

–  Сверхнизковольтные входы для принятия сигналов управления от датчиков уровня или реле давления для осуществления контроля минимального уровня;

–  Переключатель для выбора реле давления или реле минимального уровня (нормально замкнутые или нормально разомкнутые контакты) или датчиков уровня для заполнения или опорожнения (при наличии таковых);

–  Переключатели полного диапазона регулятора настройки порога срабатывания датчика (2-20k; 10-100K);

–  Регулятор настройки порога срабатывания датчика;

–  Регулятор задержки токовой защиты (защиты от перегрузки по току): задержка срабатывания составляет примерно 3 с;

–  Переключатель для выбора режима работы «автоматический – отключено – ручной» (последний режим – без блокировки);

–  Индикатор работы двигателя (горит) или режима защиты двигателя (мигает);

–  Предохранители защиты двигателя;

–  Предохранители защиты вспомогательного оборудования;

–  Общий вводный выключатель с замком дверцы;

–  Корпус из термопластика;

–  Кабельные выходы с держателями;

–  Категория защищенности: IP 50.

■  ДОПУСКАЕТ ПОДКЛЮЧЕНИЕ:

–  MIC/1E-..V-2U в 3 исполнениях: интерфейсный модуль для приема сигналов управления от внешнего устройства с источником питания ~12 В или ~24 В или ~230В (беспотенциальные контакты).

Для моделей QA/60C и QA/61C предусматривается изменение типа корпуса.

–  IP55/PS-Q/10, код 225.30, прозрачная накладка для обеспечения защищенности по категории IP55.

ПРИМЕЧАНИЕ: 2 поплавковых реле уровня могут быть использованы вместо датчиков: 1 – «ВЫКЛ.» и 1 - «ВКЛ.».

■  ЭЛЕКТРОННЫЕ ЗАПАСНЫЕ ЧАСТИ:

–  Для модели QA/60C, QA/61C, QA/62C:

• Материнская плата SM/QA60C, код 223.51;

• Плата с мнемонической схемой PS/INT. MAN-0-AUTO, код 224.97.

–  Для модели QA/63C, QA/64C, QA/65C:

• Материнская плата SM/QA63C, код 223.61;

• Плата с мнемонической схемой PS/INT. MAN-0-AUTO, код 224.97.

■  УСЛОВИЯ ЭКСПЛУАТАЦИИ:

–  Температура окружающей среды: от –5 до +40°C;

–  Относительная влажность 50% при максимальной температуре 40°C.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ВЕЛИЧИНЫ РАБОЧЕЙ МОЩНОСТИ

МОЩНОСТЬ (ПРИМЕРНО) ПРИ 400 В

РАБОЧИЙ ТОК, A

МАССА

РАЗМЕР, мм

МОДЕЛЬ

КОД

кВт

л. с.

Мин.

Макс.

кг

A

B

P

ЦЕНА

QA/60C

235.75

0,55 - 3,7

0,75 - 5

2

8

1,8

200

255

130

QA/61C

235.76

0,55 - 5

0,75 - 7

2

11

1,9

200

255

130

QA/62C

235.77

0,55 - 7

0,75 - 9,5

2

16

2,7

240

315

160

QA/63C

235.78

7,5 – 10

10-14

16

22

2,8

240

315

160

QA/64C

235.79

7,5 - 13,5

10-18

16

29

2,8

240

315

160

QA/65C

235.80

7,5 - 16

10-22

16

34

4

400

315

165

AA/60C

Пускатель прямого пуска для 1 трехфазного насоса с электроприводом с защитой от перегрузки по току

■  ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

– Характеристики и условия эксплуатации данного устройства аналогичны параметрам, указанным для изделия QA/60C; однако, данное изделие не имеет опции «общий вводный выключатель с замком дверцы».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ВЕЛИЧИНЫ РАБОЧЕЙ МОЩНОСТИ

МОЩНОСТЬ (ПРИМЕРНО) ПРИ 400 В

РАБОЧИЙ ТОК, A

МАССА

РАЗМЕР, мм

МОДЕЛЬ

КОД

кВт

л. с.

Мин.

Макс.

кг

A

B

P

ЦЕНА

AA/60C

235.55

0,55 - 3,7

0,75 - 5

2

8

1,7

200

255

115

AA/61C

235.56

0,55 - 5

0,75 - 7

2

11

1,8

200

255

115

AA/62C

235.57

0,55 - 7

0,75 - 9,5

2

16

2,5

240

315

145

AA/63C

235.58

7,5 – 10

10-14

16

22

2,6

240

315

145

AA/64C

235.59

7,5 - 13,5

10-18

16

29

2,6

240

315

145

AA/65C

235.60

7,5 - 16

10-22

16

34

3,2

240

315

145
