Вместо введения.

Значение компьютерной сети в работе современной школы недооценить сложно. Во-первых, это Интернет. Согласно концепции информатизации системы образования он уже несколько лет как используется в школах. Во-вторых это возможность совместного использования сетевых ресурсов (файл-серверы, сетевые принтеры, электронные библиотеки и многое другое).

Еще актуальнее эта проблема становится в сельской школе, когда количество компьютерной техники в ней зачастую не дотягивает и до десятка рабочих мест (вместе с администрацией). И это только в количественном отношении. Про качество же этих «дедушек» часто и говорить не приходится.

А еще проводка и администрирование сети – очень интересная и полезная тема для исследовательской и проектной деятельности учащихся.

С чего начать?

Естественно, с начала. На самом деле, сложность создания школьной сети выражает поговорка «Не так страшен черт, как его малюют».

Итак, приступим.

Для начала определитесь, какие компьютеры и в каких кабинетах Вы хотели бы собрать в сеть. Не пытайтесь создать сеть во всей школе сразу. Сначала нужно подключить то, что необходимо на текущий момент. Как правило, это администрация и сервер в компьютерном классе.

Подключать ПК я предлагаю по типу «звезда» с помощью кабеля «витая пара». Это подключение предполагает собой следующую схему:



Класс 1. Класс 2(например)

Чтобы не накапливать недопонимание и лишние вопросы, давайте определимся, «Кто есть кто».

Что такое «Концентратор»?

Концентратор он же «Свич», он же «Хаб» - это устройство, с помощью которого соединяются несколько компьютеров или несколько сетей. То есть в компьютер подключается один конец кабеля с коннектором, а другой – в эту «коробочку» - (концентратор). На рисунке хаб с 8-ю портами, но их может быть и несколько десятков.

Сюда, собственно, и будут подключаться коннекторы



Коннектор – разъем RG45 для подключения кабеля типа «витая пара»



Витая пара – кабель, состоящий из четырех пар скрученных тонких проводов в разноцветной изоляции. «В разрезе» выглядит так:

Обжимка (обжимной инструмент) – специальный инструмент, с помощью которого фиксируется кабель в коннекторе.

1.  Расчет сети.

Итак, Вы уже определились, сколько компьютеров будет вам нужно «собрать» в сетку. Из своего опыта, я бы рекомендовал для удобства расчета общей стоимости проекта оформить данные в виде электронной таблицы, вида

№ п/п	Название	Кол-во	Цена	Общая стоимость
	Кабель	М	Руб
1.	Директор-хаб1	7	8	56
2.	Секретарь-хаб1	4	8	32
3.	Комп. класс. хаб2-хаб1	80	8	640
4.	Комп. класс. хаб2-комп1	7	8	56
	Хабы	Шт	Руб
1.	8-портовый (Хаб1)	1	560	560
2.	16-портовый (Хаб2)	1	1200	1200
	Коннекторы и пр.
1.	Коннектор RG45	15	8	120
2	Обжимной инструмент	1	400	400
3.	Короб (кабель-канал)	100	10руб/м	1000
		ИТОГО		4064

Опять же из собственного опыта «хождения по граблям» - несколько советов:

1.  Кабеля нужно брать с запасом на 10-15% больше, чем Вы померили, а коннекторов – штук на 15 больше расчетного числа (во-первых, пока научитесь правильно их обжимать, много попортите, во –вторых, на некоторых уроках по теме «сети» очень неплохо показать детям как правильно проводить обжим)

2.  Короб покупайте раза в 1,5 – 2 большего сечения, чем рассчитываете. (Это Вы сейчас так рассчитываете, а потом придется прибивать еще параллельный короб, потому что сеть Вы будете расширять, а новые кабели в тонкий короб уже не поместятся).

3.  Напомню, что максимальная длина одного отрезка кабеля не может превышать 100м (а если качество его низкое – то и 80-90). Это связано с сопротивлением самого материала и затуханием сигнала.

4.  В статью расходов не забудьте включить всякие мелочи, такие как победитовое длинное (сантиметров 50-70) сверло по бетону (а ведь наверняка придется просверливать стены в кабинетах, дюбели и саморезы для монтажа кабель-каналов. В принципе, кажется мелочи, но «мелочи» накапливается рублей на 400-500.

2. Монтаж сети.

Ура! Администрация выделила финансы на закупку, вы все приобрели и думаете с чего начать. Я бы, из собственного опыта, рекомендовал начинать с размещения концентратора его можно как положить на стол, так и подвесить на стену. Возможно, конечно, это и неправильно, но я стараюсь их по возможности «прятать» за монитор какого-нибудь компьютера.

На этом же этапе нужно провести все «грязные» работы: поприбивать или каким-то иным способом закрепить кабель-каналы, просверлить в стенах сквозные отверстия для протяжки кабеля (если нужно), отмерить и разложить в короба кабель.

После этого этапа можно наводить порядок. Грязи и пыли больше не будет.

3. Обжимаем кабель.

Обжим кабеля проводится по следующей схеме: (материал с сайта *****)

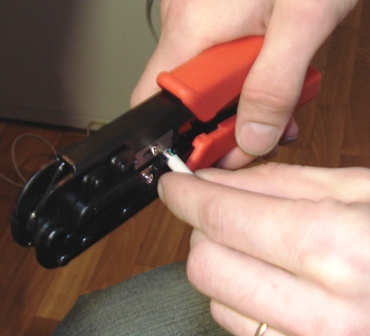

1. Обжимкой зачищаете конец кабеля, на ширину самой обжимки, (где-то1,5 см), впрочем, насколько – почувствуете со временем сами

2. Расправляете провода по цветам и "укладываете" их в порядке, по цветовой схеме, в зависимости от того, для чего вам нужно подключать: компьютер к хабу или хаб к хабу (если, например, вы хотите соединить воедино два хаба в разных кабинетах). Кстати, по принципу хаб-хаб также соединяются напрямую без хаба два компьютера.

Затем, удерживая провода вставляете их в коннектор, повернув его к себе металлическими контактами. Следите за тем, чтобы проводки не поменялись местами, в этом нелегком процессе… Обратите внимание: Коннектор вы держите контактами к себе, самый левый проводок – бело оранжевый. Тут требуется немного тренировки. Сразу не получится, проверенно..

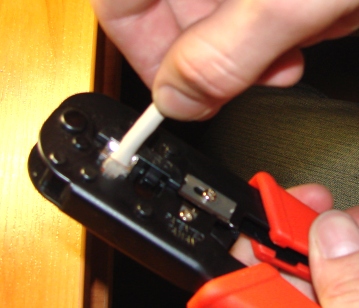

3. После того, как вставили проводки, еще раз проверили правильность расположения цветов - можете вставлять коннектор в обжимку, в специальное гнездо, до упора, после чего просто сжимаете ручки обжимки - и все

Ценный совет: Вообще-то неплохо иметь «контрольный образец» правильно обжатого  коннектора хотя бы для того, чтобы сверяться с ним, когда монтируешь сеть часа, эдак в 4 утра перед сдачей ее утром.

4.Окончание настройки.

Итак, все кабели обжаты, драйверы сетевых карт установлены корректно (я надеюсь, с этим вы справитесь). И мы приступаем к настройкам.

Про ОС Linux я напишу в следующий раз, а как настроить простейшую сеть для Windows расскажу.

Итак…

В правом нижнем углу у Вас изображены два перемигивающихся мониторчика. Щелкаем по ним правой кнопкой и в меню выбираем «открыть сетевые подключения». Правой кнопкой щелкаем на интересующим вас подключении, выбираем «Свойства». Вы увидите вот такое окно:

Прокручиваем список до «Протокол Интернета TCP/IP», выбираем его, открываем его «Свойства».

 Разберемся, что же тут есть…

IP-адрес. Каждый компьютер в сети должен быть как-то назван, или, если так будет понятнее, «иметь свой адрес происки». Этот адрес состоит из 4-х цифр от 0 до 255, разделенных точкой. Последняя цифра (в данном случае – 200) – это «личный» номер компьютера в локальной сети. IP также включает в себя и правила обмена информацией. Поэтому вы, как пользователь не можете вставлять эти цифры «от фонаря».

Маска подсети – это выделение в целой сети подсети. Разбиение одной большой сети на несколько маленьких подсетей позволяет упростить маршрутизацию и ускорить обмен информацией.

Основной шлюз – это адрес сервера, как правило, вашего провайдера, который предоставляет вам Интернет. (сообщается провайдером)

DNS – сервер доменных имен (тоже у провайдера). Компьютеры в Интернете на самом деле не «понимают» имена сайтов в виде «*****, *****». Они работают с IP адресами компьютеров, на которых размещены сайты. И вот как раз DNS «переводит» привычный вам буквенный вид адреса в его IP.

Начинающему пользователю рекомендую следующие настройки:

IP – 192.168.0 (или 1).№ компьютера в сети; Маска подсети – 255.255.255.0 или
IP – 10.26.29.№ компьютера в сети; Маска подсети – 255.255.255.224

Эти конфигурации работают. Проверено.

Если на компьютере не предполагается настройка Интернета, то Шлюз и DNS можно не вводить.

Из своего опыта я рекомендую завести табличку типа «Кто есть кто»

Компьютер(кабинет)	IP
Директор	192.168.1.1
Завуч	192.168.1.2
…	…

Не поленитесь. Просто потом по мере разрастания сети будет трудно помнить где какой компьютер находится.

Я надеюсь, что данные советы помогут Вам сделать пусть небольшую но хорошо функционирующую сеть. Успехов!

3 этаж



Как развивалась наша школьная сеть.



:

Кабинет информатики

Секретарская

Директор



1 этаж

Зам. директора

2-й каб. информатики

Библиотека, каб. истории, социальные педагоги.

Зам. директора
