Инструкция по предпродажной подготовке принтера этикеток
TEC B-SV4D.
· Распаковать принтер. Если в зимнее время принтер находился на не отапливаемом складе или транспортировался, дать ему прогреться в выключенном состоянии не менее 2-х часов;
· Проверить принтер на наличие механических повреждений, сверить серийный номер, проверить комплектность;
· Подключить к принтеру кабель питания, интерфейсные кабели COM и LPT портов;
· Заправить в принтер рулон термоэтикеток шириной 10см, закрыть крышку принтера.
Калибровка принтера
Удерживая нажатой кнопку протяжки, включить принтер, кнопку не отпускать, пока светодиод не начнет моргать красным цветом
Светодиод горит в следующем порядке: Оранжевый – Оранжевый (мигающий) – Красный (мигающий).
Отпустить кнопку протяжки при мигающем красным светодиоде. Принтер автоматически проведет калибровку.
Проверка модуля внутренней flash – памяти
· Включить принтер
· Загрузить файл flash.bat . Подождать пока светодиод снова загорится зеленым (успешная загрузка).
· Выключить принтер, подождать пока погаснет светодиод.
· Включить принтер, удерживая нажатой кнопку протяжки, кнопку не отпускать, пока светодиод не загорится постоянным зеленым. Принтер распечатает тестовую этикетку. В нижней ее части должны быть следующие строки:
MEMORY [ 192 KB ] [ 0 KB ]
TTF AREA [ 64 KB ] [ 0 KB ]
EXT CHAR AREA [ 64 KB ] [ 0 KB ]
PC SAVE AREA [ 64 KB ] [ 0 KB ]
Загрузка шрифта
Загрузить в модуль Flash-памяти шрифт. Для этого:
· запустить файл DownloadTTF.exe
· выбрать для загрузки файл addttf01.ttf
· нажать кнопку Download

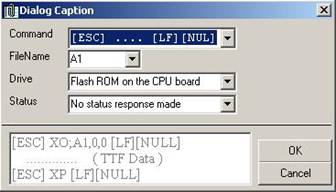

· указать тип команд [ESC] .... [LF][NUL]
· нажать ОК, подтвердить загрузку шрифта
· При успешной загрузке появится сообщение Download OK
Проверка параллельного порта
· Выключить принтер, подождать пока погаснет светодиод. Включить принтер. Скопировать в “PRN” тестовую этикетку test. slb. Должна распечататься этикетка с русским текстом. (Это является проверкой LPT порта).
· Выключить принтер подождать пока погаснет светодиод.
Проверка последовательного порта
Включить принтер. Запустить файл _com1.bat . Должна распечататься этикетка с русским текстом.
Проверка USB-порта
· Проверка USB-порта возможна только из MS Windows.
· Подключить к принтеру USB-кабель. Принтеры подключать всегда к одному и тому же USB-порту.
· Включить принтер. При необходимости установить драйвер принтера из папки Driver.
· Распечатать из MsWord на принтере файл “тестовая этикетка USB. doc”.
· Выключить принтер
Комплектация и упаковка.
· Вложить распечатку тестовой этикетки, распечатку файла test. slb (Йогурт Мечта), распечатку файла “тестовая этикетка USB. doc” в принтер.
· Упаковать принтер, вложить в коробку записываемую дискету.
