Бойлер накопительного типа для приготовления горячей воды

FONDITAL

Бойлер накопительного типа

для приготовления горячей воды

ПАСПОРТ

(руководство по эксплуатации)

Благодарим Вас за покупку оборудования марки "Fondital" и настоятельно рекомендуем тщательно ознакомиться с настоящей инструкцией для избежания нежелательных последствий в ходе монтажа и последующей эксплуатации бойлера.

2004

1.  НАЗНАЧЕНИЕ

Бойлеры "Fondital" предназначены для приготовления горячей бытовой воды при помощи встроенного водо-водянного теплообменника

2.  КОМПЛЕКТАЦИЯ

Бойлеры "Fondital" изготавливаются в трех моделях 200, 300 и 450 литров, в напольном исполнении.

Комплектация бойлеров (200,300 и 450 литров):

1.  стальной бак с тефлоновым покрытием утепленный пенополиуритановой тепловой изоляцией с полезным объёмом соответственно 200,300 или 450 литров;

2.  магниевый анод;

Рисунок 1

Наименование позиций: 1 – патрубок холодной воды на г. в.с.; 2 – патрубок горячей воды на г. в.с.; 3 - патрубок входной змеевика бойлера; 4 - патрубок выходной змеевика бойлера; 5 – патрубок рециркуляции г. в.с.; 6 – гильза для термометра; 7 – гильза для регулировочного термостата; 8 – опция; 9 – магниевый анод; 10 – тепловая изоляция; 11 – ревизионное отверстие; 12 - ревизионное отверстие; 13 – крышка ревизионного отверстия.

3.  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

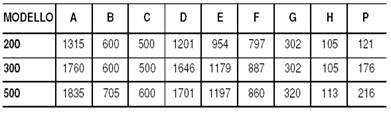

Таблица 1

Габаритные размеры
Модель	BA 200	BA 300	BA 500
Высота, L, мм	1315	1760	1835
Диаметр бойлера, B, мм	600	600	705
Диаметр бойлера, C, мм	500	500	600
Вес, кг	65	73	87
Диаметр трубопроводов, мм:
§  из водопровода	1”	1”	1”
§  на горячее водоснабжение	1”	1”	1”
§  на змеевик бойлера	1 ¼'	1 ¼'	1 ¼'
§  из змеевика бойлера	1 ¼'	1 ¼'	1 ¼'
§  рециркуляция	¾”	¾”	¾”

Таблица 2

Технические характеристики
Наименование	Ед. изм.	Модель
		BA 200	BA 300	BA 500
Полезная ёмкость	л.	200	300	450
Полезная тепловая мощность, ∆Т=35°С	кВт	46,6	49,0	51,5
Производительность горячей воды, ∆Т=35°С	л/ч	1145	1203	1265
Максимальное рабочее давление	бар.	10	10	10
Максимальная рабочая температура	°С	80	80	80
Поверхность нагрева	м2	1,5	1,7	1,9
Время нагрева при ∆Т=50°С	мин.	20	38	54

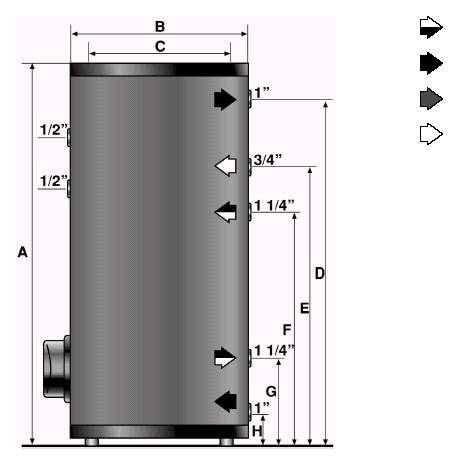

Рисунок 2

Греющий теплоноситель; Холодная вода на г. в.с. Горячая вода на г. в.с. Рециркуляция г. в.с.

Внешний вид: 1 – патрубок горячей воды на г. в.с.; 2 – патрубок рециркуляции г. в.с.; 3 - патрубок входной змеевика бойлера; 4 - патрубок выходной змеевика бойлера; 5 – патрубок холодной воды на г. в.с.;

4.  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ВНИМАНИЕ: Монтаж в систему, подключение бойлера к электросети и его ремонт, и техническое обслуживание должна выполнять специализированная организация, имеющая лицензии на выполнения данных работ.

3.1 Установка и монтаж бойлера в систему производится в соответствие со СНиП 2.04.01-85* и СНиП 2.04*, а также в соответствие с данной инструкцией.

3.2 Транспортирование бойлера необходимо производить в упакованном виде в закрытых автомобильных, железнодорожных, воздушных и речных транспортных средствах. Бойлеры следует хранить в заводской упаковке в закрытых помещениях с естественной вентиляцией при температуре от минус 5 до + 45 ° С с относительной влажностью не более 75 %.

5.  УСТРОЙСТВО И ПОРЯДОК РАБОТЫ БОЙЛЕРА

Теплообменник бойлера представляет собой цилиндрический сосуд емкостью 200, 300 или 450 литров со встроенным медным змеевиком по которому циркулирует теплоноситель, нагревая бытовую воду.

Регулировочный термостат контура горячего водоснабжения (опция) поддерживает температуру горячей бытовой воды в рабочем диапазоне. Данные текущей температуры в бойлере показывает термометр (опция), расположенный на панели управления бойлера.

Давление в контуре водоснабжения не должно превышать 10 бар, в других случаях необходимо предусмотреть наличие редуктора. На случай превышения гидростатического давления 10 бар в гидравлической схеме бойлера должен быть предусмотрен предохранительный клапан.

Для обеспечения одинаковой температуры во всех точках разбора системы горячего водоснабжения, рекомендуется подключение рециркуляционного насоса г. в.с. (опция) и линии рециркуляции.

6. УСТАНОВКА И МОНТАЖ БОЙЛЕРА

ВНИМАНИЕ: Монтаж в систему, подключение бойлера к электросети и его ремонт, и техническое обслуживание должна выполнять специализированная организация, имеющая лицензии на выполнения данных работ.

6.1 Вскрыть заводскую упаковку и убедиться в целостности агрегата, отдельных узлов и деталей. Не рекомендуется установка и монтаж бойлера в случае визуального обнаружения дефектов.

Бойлер устанавливается на полу в вертикальном положении в местах, удобных и доступных для установки и технического обслуживания. Для удобства технического обслуживания рекомендуется установка бойлера на фундамент высотой 10-15 см. Габаритные размеры бойлеров указаны в таблице 1 технических характеристик, а также на рис. 1,2.

6.3 Рекомендуемая схема включения бойлера в систему отопления показана на рис. 3. Перед подключением бойлера систему отопления и горячего холодного водоснабжения необходимо промыть и опрессовать.

6.4 В случае, если мощность бойлера не позволяет удовлетворить потребность в горячей воде, возможна параллельная установка двух бойлеров.

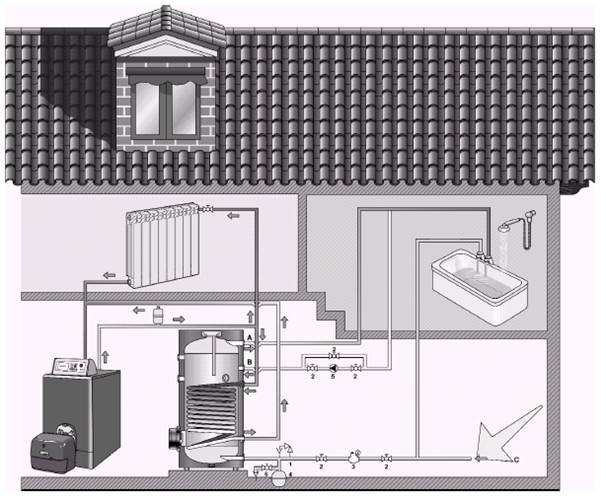

Рисунок 4

Рекомендуемая схема подключения бойлера к системе отопления

Обозначения:
1 – предохранительный клапан;	А – выход горячей воды;
2 – кран шаровой;	В – рециркуляция г. в.с.;
3 – регулятор давления;	С – вход холодной воды;
4 – расширительный бак г. в.с.
5 – насос рециркуляции г. в.с.
6 – сливной кран

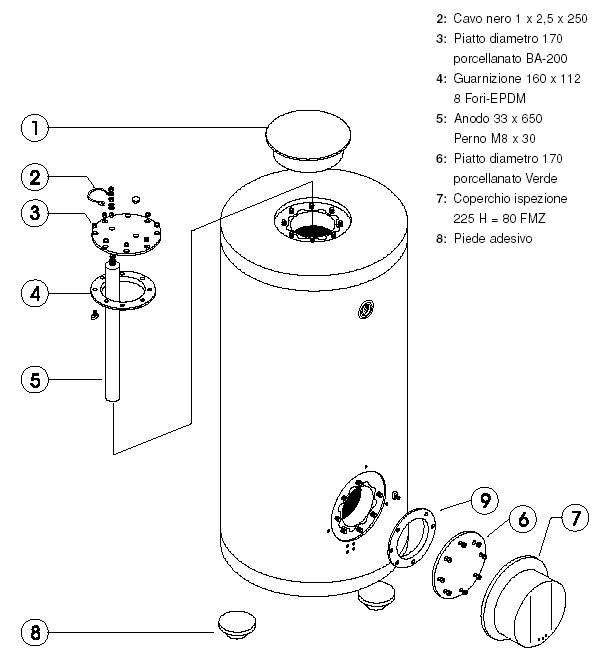

Рисунок 5

Схема компоновки бойлера

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Бойлер для приготовления горячей бытовой воды WHPF BA ____ LT ______________________

заводской номер

признан годным к эксплуатации.

Дата выпуска "___"____________200__ г.

Продан ______________________________________________________________

наименование предприятия торговли

М. П.

Дата продажи ____________________

8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок составляет 12 месяцев со дня пуска оборудования в действие, но не более 13 месяцев со дня его продажи.

Рекламации на работу бойлера не принимаются, бесплатный ремонт и замена оборудования не производится в следующих случаях, если:

·  пуско-наладка и\или монтаж бойлера произведен организацией, не имеющей лицензий на выполнение данных работ, без соблюдения данной инструкции или без соблюдения действующих законоположений и нормативов.

·  осуществлялось небрежное хранение и транспортировка бойлера как потребителем, так и любой другой торгующей организацией.

·  бойлер использовался не по назначению.

·  параметры в гидравлической и электрической сетях не соответствуют СНиП и значениям данного паспорта.

·  осуществляется неправильная очистка питающей воды.

·  неправильно удалялись отложения из теплообменника.

·  уход за бойлером осуществляется не в соответствие с паспортом.

·  причиной выхода из строя явилось замерзание воды в водопроводной сети или отсутствие воды в водопроводной сети.

·  устранение неисправностей в работе бойлера производились организацией не имеющей лицензий на выполнение данных работ, без соблюдения данной инструкции или без соблюдения действующих законоположений и нормативов.

9 ТАЛОН НА УСТАНОВКУ

Бойлер для приготовления горячей бытовой воды____ LT____________________________

заводской номер

установлен в г.______________________ по ул._____________________________________

в доме №_______________ кв. _____________ и допущен в работу представителем

сервисной службы _____________________________________________________________

наименование организации

Представитель сервисной службы: _____________________________ /________________/

подпись

Владелец: _________________________________________ /________________/

подпись

"_____"______________200__г.
