О Т В Е Т Ы
НА ЭКЗАМЕНАЦИОННЫЕ БИЛЕТЫ
Для проведения экзамена у электротехнического
(электротехнологического) персонала на II группу по
электробезопасности
Билет № 1
1. Действующая электроустановка — электроустановка или ее участок, которые находятся под напряжением либо на которые напряжение может быть подано включением коммутационных аппаратов, а также ВЛ (воздушная линия электропередачи), находящаяся в зоне действия наведенного напряжения или имеющая пересечение с действующей ВЛ.
2. Основные электрозащитные средства в электроустановках напряжением до 1000В
Основными электрозащитными средствами в электроустановках напряжением до 1000 В являются диэлектрические перчатки, изолирующие штанги, изолирующие и электроизмерительные клещи, слесарно-монтажный инструмент с изолирующими рукоятками и указатели напряжения.
Наиболее широкое применение находят диэлектрические перчатки, изготовленные из резины. Перед применением перчатки необходимо проверить на герметичность. Применять негерметичные перчатки запрещается.
Слесарно-монтажный инструмент с изолирующими рукоятками применяют при выполнении работ под напряжением 220/380 В. Обычно используют односторонние гаечные ключи, отвертки, плоскогубцы, кусачки, ножи с изолирующими рукоятками. Изоляция рукояток инструмента, изготовленная из пластмассы, является основным средством зашиты.
Для проверки наличия или отсутствия напряжения на токоведущих частях без определения его значения служат указатели напряжения:
Двухполюсные, работающие при активном токе,— для электроустановок переменного и постоянного тока напряжением до 500 В и однополюсные, работающие при емкостном токе, — для электроустановок переменного тока напряжением до 380 В. Сигнализатором служит газоразрядная индикаторная лампа. Двухполюсные указатели напряжения имеют два щупа, соединенные гибким проводником. Для их работы необходимо одновременное прикосновение к двум фазам или к одной фазе и нулевому проводу.
Однополюсные указатели напряжения выполняют в виде авторучки. Для их работы достаточно прикоснуться щупом к одной токоведущей части электроустановки и рукой — к металлическому контакту в верхней части конструкции. При этом ток протекает через тело человека и землю. Однополюсные указатели рекомендуется применять при проверке схем вторичной коммутации, определения фазного провода при подключении электросчетчиков, патронов, выключателей, предохранителей и т. п.
Изолирующие клещи применяют для операций со вставками трубчатых предохранителей, а также для надевания на ножи однополюсных разъединителей и снятия колпаков. Изолирующие клеши выполняют из пластмассы.
3. Освобождение пострадавшего от действия электрического тока
Освобождение пострадавшего от действия тока можно осуществить несколькими способами. Однако наиболее простой способ, который надо использовать в первую очередь, - это быстрое отключение той части электроустановки, которой касается человек.
Отключение электроустановки производится с помощью ближайшего рубильника, выключателя или иного отключающего аппарата, а также путем снятия или вывертывания предохранителей (пробок), разъема штепсельного соединения. Если почему-либо быстро отключить электроустановку вручную не представляется возможным из-за удаленности или недоступности выключателя, можно прервать цепь тока через пострадавшего, перерубив провода.
Перерубить провода можно лишь в установке до 1000 В, воспользовавшись топором с сухой деревянной рукояткой или кусачками, пассатижами и другим инструментом с изолирующими рукоятками. Перерубать (перерезать) следует каждый провод в отдельности, чтобы не вызвать короткое замыкание между проводами, в результате которого может возникнуть электрическая дуга, способная причинить оказывающему помощь серьезные ожоги тела и повреждение глаз.
При невозможности быстрого отключения ЭУ необходимо преднамеренно вызвать ее автоматическое отключение преднамеренным замыканием накоротко фаз электроустановки.
При этом необходимо отделить пострадавшего от токоведущих частей, а оказывающий помощь должен принять соответствующие меры предосторожности, чтобы самому не оказаться в контакте с токоведущей частью или с телом пострадавшего, а также под шаговым напряжением. Эти меры принимают и в том случае, когда установка выключена, но пострадавший продолжает находиться в контакте с отключенными (но незаземленными) токоведущими частями.
В установках до 1000 В пострадавшего можно оттянуть от токоведущих частей, взявшись за его одежду, если она сухая и отстает от его тела.
При этом нельзя касаться тела пострадавшего, его обуви, которая может оказаться токопроводящей вследствие загрязнения и наличия в ней гвоздей, сырой одежды, а также окружающих заземленных металлических предметов. При необходимости прикоснуться к телу пострадавшего надо надеть на руки диэлектрические перчатки или обмотать их сухой тканью, опустить на руки рукава пиджака или пальто.
Для изоляции рук оказывающий помощь, особенно если ему необходимо коснуться тела пострадавшего, не прикрытого одеждой, должен надеть диэлектрические перчатки или обмотать руку шарфом, надеть на нее суконную фуражку, натянуть на руку рукав пиджака или пальто, накинуть на пострадавшего резиновый коврик, прорезиненную материю (плащ) или просто сухую материю.
Можно также изолировать себя, встав на резиновый коврик, сухую доску или какую-либо не проводящую электрический ток подстилку, сверток одежды и т. п.
При отделении пострадавшего от токоведущих частей рекомендуется действовать одной рукой, держа вторую в кармане или за спиной.
Билет № 2
1. Требования, предъявляемые к электротехнологическому персоналу.
1) Работники, принимаемые для выполнения работ в электроустановках, должны иметь профессиональную подготовку, соответствующую характеру работы. При отсутствии профессиональной подготовки такие работники должны быть обучены (до допуска к самостоятельной работе) в специализированных центрах подготовки персонала (учебных комбинатах, учебно-тренировочных центрах и т. п.).
2) Профессиональная подготовка персонала, повышение его квалификации, проверка знаний и инструктажи проводятся в соответствии с требованиями государственных и отраслевых нормативных правовых актов по организации охраны труда и безопасной работе персонала.
3) Проверка состояния здоровья работника проводится до приема его на работу, а также периодически, в порядке, предусмотренном Минздравсоцразвитием России. Совмещаемые профессии должны указываться администрацией организации в направлении на медицинский осмотр.
4) Электротехнический персонал до допуска к самостоятельной работе должен быть обучен приемам освобождения пострадавшего от действия электрического тока, оказания первой помощи при несчастных случаях.
5) Персонал, обслуживающий электроустановки, должен пройти проверку знаний настоящих Правил и других нормативно-технических документов (правил и инструкций по технической эксплуатации, пожарной безопасности, пользованию защитными средствами, устройства электроустановок) в пределах требований, предъявляемых к соответствующей должности или профессии, и иметь соответствующую группу по электробезопасности
Персонал обязан соблюдать требования Правил, инструкций по охране труда, указания, полученные при инструктаже.
Работнику, прошедшему проверку знаний по охране труда при эксплуатации электроустановок, выдается удостоверение установленной формы (приложения № 2,3 к Правилам), в которое вносятся результаты проверки знаний.
6) Работники, обладающие правом проведения специальных работ, должны иметь об этом запись в удостоверении (приложение № 2 к Правилам).
Под специальными работами, право на проведение которых отражается в удостоверении после проверки знаний работника, следует понимать:
- работы под напряжением на токоведущих частях: чистка, обмыв и замена изоляторов, ремонт проводов, контроль измерительной штангой изоляторов и соединительных зажимов, смазка тросов;
- испытания оборудования повышенным напряжением (за исключением работ с мегомметром).
Перечень специальных работ может быть дополнен указанием работодателя с учетом местных условий.
7) Работник, проходящий стажировку, дублирование, должен быть закреплен распоряжением за опытным работником. Допуск к самостоятельной работе должен быть также оформлен соответствующим распоряжением руководителя организации.
8) Каждый работник, если он не может принять меры к устранению нарушений настоящих Правил, должен немедленно сообщить вышестоящему руководителю обо всех замеченных им нарушениях и представляющих опасность для людей неисправностях электроустановок, машин, механизмов, приспособлений, инструмента, средств защиты и т. д.
9) Группа I распространяется на неэлектротехнический персонал. Перечень профессий, рабочих мест, требующих отнесения производственного персонала к группе I, определяет руководитель организации. Персоналу, усвоившему требования по электробезопасности, относящиеся к его производственной деятельности, присваивается группа I с оформлением в журнале установленной формы (приложение №6 к Правилам).
Присвоение группы I производится путем проведения инструктажа, который, как правило, должен завершаться проверкой знаний в форме устного опроса и (при необходимости) проверкой приобретенных навыков безопасных способов работы или оказания первой помощи при поражении электрическим током.
Присвоение IV группы проводится работником из числа электротехнического персонала, имеющего группу III, назначенным распоряжением руководителя организации.
10) Группа III может присваиваться работникам только по достижении 18-летнего возраста.
11) При поступлении на работу (переводе на другой участок работы, замещении отсутствующего работника) работник при проверке знаний должен подтвердить имеющуюся группу применительно к оборудованию электроустановок на новом участке.
12) При переводе работника, занятого обслуживанием электроустановок напряжением ниже 1000 В, на работу по обслуживанию электроустановок напряжением выше 1000 В ему, как правило, не может быть присвоена начальная группа выше III.
13) Государственные инспектора, специалисты по охране труда, контролирующие электроустановки, не относятся к электротехническому (электротехнологическому) персоналу. Они должны иметь группу IV с правом инспектирования. Форма удостоверения приведена в приложении №3 к Правилам. Требуемый общий производственный стаж (не обязательно в электроустановках) - не менее 3 лет.
Инспектора по энергетическому надзору, а также специалисты по охране труда энергоснабжающих организаций могут иметь группу V.
2. Дополнительные электрозащитные средства в электроустановках напряжением до 1000 В
Дополнительными электрозащитными средствами являются диэлектрические галоши (боты), сапоги, диэлектрические резиновые коврики, дорожки и изолирующие подставки.
Диэлектрические боты, галоши и сапоги применяют для изоляции человека от основания, на котором он стоит. Боты применяют в электроустановках любого напряжения, а галоши и сапоги — только при напряжении до 1000 В.
Диэлектрические коврики и дорожки — это изолирующие основания. Их применяют в закрытых электроустановках любого напряжения.
Изолирующие подставки также изолируют человека от грунта или пола. В электроустановках напряжением до 1000 В изолирующие подставки выполняют без фарфоровых изоляторов, а выше 1000 В — обязательно на фарфоровых изоляторах.
3. Оказание доврачебной помощи при поражении эл. током

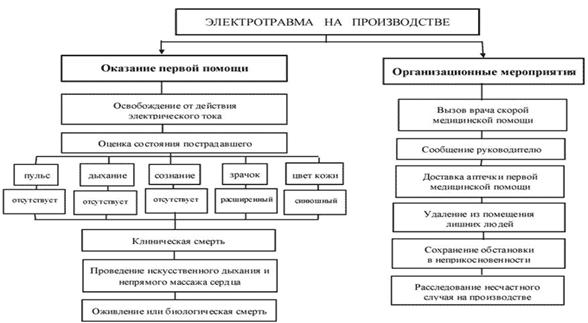

Первая помощь. Одним из главных моментов при оказании первой помощи является немедленное прекращение действия электрического тока. Это достигается выключением тока (поворотом рубильника, выключателя, пробки, обрывом проводов), отведением электрических проводов от пострадавшего (сухой веревкой, палкой), заземлением или шунтированием проводов (соединить между собой два токоведущих провода). Прикосновение к пострадавшему незащищенными руками при не отключенном электрическом токе опасно. Отделив пострадавшего от проводов (рис. 9.1.), необходимо тщательно осмотреть его. Местные повреждения следует обработать и закрыть повязкой, как при ожогах. |

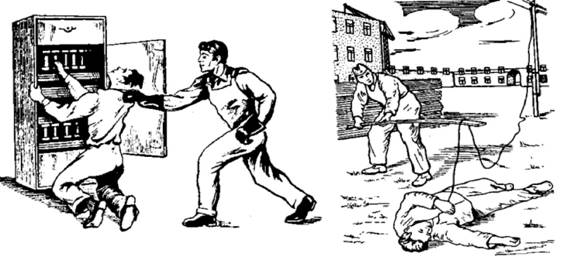

Рис. 9.1. Отодвигание пострадавшего от источника электрического тока с помощью сухой палки. |
При повреждениях, сопровождающихся легкими общими явлениями (обморок, кратковременная потеря сознания, головокружение, головная боль, боли в области сердца), первая помощь заключается в создании покоя и доставке больного в лечебное учреждение. Необходимо помнить, что общее состояние пострадавшего может резко и внезапно ухудшиться в ближайшие часы после травмы: возникают нарушения кровоснабжения мышцы сердца, явления вторичного шока и т. д. Подобные состояния иногда наблюдаются даже у пораженного с самыми легкими общими проявлениями (головная боль, общая слабость); поэтому все лица, получившие электротравму, подлежат госпитализации. В качестве первой помощи могут быть даны болеутоляющие (0,25 г амидопирина, 0,25 г анальгина), успокаивающие (микстура Бехтерева, настойка валерианы), сердечные средства (капли Зеленина и др.).
При тяжелых общих явлениях, сопровождающихся расстройством или остановкой дыхания, развитием состояния «мнимой смерти», единственно действенной мерой первой помощи является немедленное проведение искусственного дыхания, иногда в течение нескольких часов подряд. При работающем сердце искусственное дыхание быстро улучшает состояние больного, кожный покров приобретает естественную окраску, появляется пульс, начинает определяться артериальное давление. Наиболее эффективно искусственное дыхание рот в рот (16-20 вдохов в минуту).
После того как к пострадавшему вернется сознание, его необходимо напоить (вода, чай, компот, но не алкогольные напитки и кофе), тепло укрыть.
Первая помощь при остановке сердца должна быть начата как можно раньше, т. е. в первые 5 мин, когда еще продолжают жить клетки головного и спинного мозга. Помощь заключается в одновременном проведении искусственного дыхания и наружного массажа сердца. Массаж сердца и искусственное дыхание рекомендуется продолжать до полного восстановления их функций или появления явных признаков смерти. По возможности массаж сердца следует сочетать с введением сердечных средств.
Билет №3

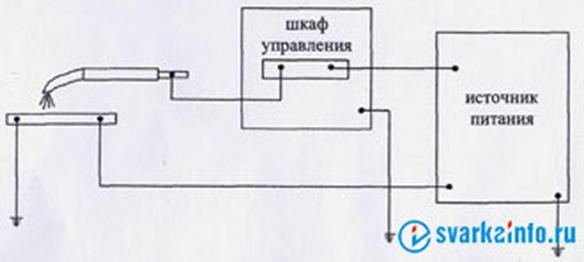

1. Периодичность испытания изоляции обмоток сварочного трансформатора
Проведение испытаний и измерений на электросварочных установках осуществляется в соответствии с нормами испытания электрооборудования (приложение 3), инструкциями заводов-изготовителей. Кроме того, измерение сопротивления изоляции этих установок проводится после длительного перерыва в их работе, при наличии видимых механических повреждений, но не реже 1 раза в 6 мес.
2. Сроки периодических испытаний и осмотров электрозащитных средств до 1000 В
Защитные средства | Периодичность | |
испытаний | осмотров | |
Клещи изолирующие | 1 раз в 24 мес. | 1 раз в 12 мес. |
Клещи электроизмерительные | 1 раз в 12 мес. | 1 раз в 6 мес. |
Указатели напряжения | 1 раз в 12 мес. | 1 раз в 6 мес. |
Перчатки резиновые диэлектрические | 1 раз в 6 мес. | Перед применением |
Галоши резиновые диэлектрические | 1 раз в 12 мес. | Перед применением |
Коврики резиновые диэлектрические | 1 раз в 24 мес. | 1 раз в 12 мес. |
Изолирующие подставки | --- | 1 раз в 36 мес. |
Инструмент слесарно - монтажный с изолирующими рукоятками | 1 раз в 12 мес. | Перед применением |
3. Правила тушения пожара в электроустановках
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящие рекомендации разработаны на основании данных, полученных при проведении натурных опытов с целью определения возможности тушения электроустановок под напряжением до 220 кВ включительно.
1.2. Тушение электроустановок под напряжением с применением ручных стволов должно осуществляться при условии:
применения эффективных способов и приемов подачи огнетушащих веществ в зону горения;
соблюдение электробезопасных расстояний от электроустановок, находящихся под напряжением, до пожарных, работающих с ручными пожарными стволами;
применения индивидуальных изолирующих электрозащитных средств (ИИЭС) при тушении пожаров электроустановок без снятия напряжения;
обеспечения надежного заземления стволов и пожарных автомобилей.
1.3. В качестве огнетушащих веществ, при тушении электроустановок под напряжением целесообразно использовать: воду (компактные и распыленные струи), негорючие газы, хладон и порошковые составы, а также комбинированные составы (углекислоту с хладоном и распыленную воду с порошком).
Применение всех видов пен при тушении электроустановок под напряжением ручными средствами с участием людей ЗАПРЕЩАЕТСЯ.
1.4. При тушении электроустановок под напряжением необходимо применять тактические способы и приемы подачи огнетушащих веществ в зону горения, обеспечивающие безопасную работу пожарных и эффективное тушение пожара.
1.5. Безопасные расстояния, приведенные в табл.1, выбраны с учетом отсутствия пороговых ощутимых токов утечки, а также потенциалов и напряженности электрического поля, значения которых ниже нормативных /1, 2/.
1.6. При тушении электроустановок под напряжением до 220 кВ включительно время пребывания пожарных на боевых позициях не ограничивается.
1.7. Боевые позиции пожарных с учетом безопасных расстояний до конкретных электроустановок определяются и уточняются в ходе проведения пожарно-тактических тренировок (учений), а затем заносятся в оперативный план пожаротушения.
1.8. Заземление ручных пожарных стволов и насосов пожарных автомобилей при тушении электроустановок, находящихся под напряжением, должно осуществляться с помощью гибких медных проводов сечением не менее 10 мм2, снабженных специальными струбцинами для подключения к заземленным конструкциям (гидрантам водопроводных сетей, металлическим опорам отходящих воздушных линий электропередач, обсадным трубам артезианских скважин, шурфов и т. п.).
Таблица 1
Минимальные безопасные расстояния до горящих электроустановок
под напряжением при подаче огнетушащих веществ из ручных стволов
Применяемое огнетушащее вещество и устройство для его подачи под давлением 0,4 Па | Безопасные расстояния (м) до горящих электроустановок, находящихся пол напряжением (кВ) | ||||
до 1 включительно | от 1 до 10 включительно | от 10 до 35 включительно | 110 | от 110 до 220 включительно | |
1. Вода (компактная струй), подаваемая из стволов. PCK,5) и PC | 4,0 | 6,0 | 8,0 | 10,0 | Тушение компактными струями воды не допускается |
2. Вода (распыленная струя), подаваемая из стволов с насадками НРТ-5 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 |
3. Огнетушащие порошковые составы; одновременная подача распыленной воды и огнетушащих порошков | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 |
Примечание. Оптимальным с точки зрения безопасности и эффективности тушения при подаче огнетушащих веществ, перечисленных в пункте 2, является расстояние 4 м для всех напряжений.
1.8.1. Места подключения к заземленным конструкциям, перечисленным в пункте 1.8, должны определяться специалистами энергообъекта, вноситься в графическую часть оперативного плана пожаротушения и обозначаться соответствующими знаками заземления.
1.8.2. Ручные пожарные стволы и насосы пожарных автомобилей должны заземляться отдельными заземлителями. При подаче воды от внутреннего водопровода заземляются только стволы.
1.9. Индивидуальные изолирующие электрозащитные средства (диэлектрические перчатки, боты или сапоги) необходимо применять для обеспечения безопасной работы персонала и пожарных, непосредственно участвующих в тушении пожаров электроустановок, находящихся под напряжением.
1.9.1. Автомобили пожарных частей, охраняющих энергообъекты, должны быть укомплектованы ИИЭС в соответствии с численностью боевого расчета, непосредственно участвующего в тушении пожара.
1.9.2. Необходимое количество ИИЭС на энергообъектах, в том числе для пожарных подразделений, привлекаемых к тушению пожаров из других частей, определяется при разработке оперативных планов пожаротушения.
2. ТУШЕНИЕ ЭЛЕКТРОУСТАНОВОК ПОД НАПРЯЖЕНИЕМ
2.1. При пожаре на энергообъекте обслуживающий персонал обязан в первую очередь сообщить о пожаре, а затем принять все необходимые меры в соответствии с действующей инструкцией /3/.
2.2. До прибытия пожарных подразделений начальник смены с дежурным персоналом обязан выполнить следующие работы:
а) определить место возникновения пожара, оценить обстановку, спрогнозировать распространение горения и возможность образования новых очагов на другом электрооборудовании;
б) приступить к тушению горения и охлаждению строительных конструкций силами и средствами энергетического объекта, при этом необходимо:
по возможности снять напряжение с горящей установки или соседнего с ней электрооборудования, если это не повлечет за собой более тяжелых последствий;
проверить включение системы автоматического пожаротушения, а в случае отказа задействовать ее вручную;
организовать встречу подразделений пожарной охраны и указать места заземления технических средств и расположения пожарных гидрантов;
проинформировать руководителя тушения пожара (РТП) о безопасных маршрутах движения пожарных на боевые позиции.
2.3. Загорания в электроустановках под напряжением ликвидируются персоналом объекта с помощью ручных и передвижных огнетушителей, типы которых указаны в табл.2.
Таблица 2
Типы огнетушителей, применяемых для тушения
электроустановок под напряжением
Напряжением, кВ | Тип огнетушителя |
До 0,38 До 1,0 До 10,0 | Хладоновые Порошковые CO2 - огнетушители |
Примечания:
1. Расстояние от насадки (раструба) огнетушителя до токоведущих частей электроустановки должно быть не менее 1 м.
2. Применение пенных огнетушителей не допускается.
2.4. По прибытии к месту вызова первого пожарного подразделения старший начальник (начальник караула, заместитель начальника части и т. п.) должен связаться с начальником смены или должностным лицом, ответственным за выполнение работ, предусмотренных в пункте 2.2 настоящих рекомендаций. Для уточнения обстановки на пожаре, получения инструктажа и письменного допуска на проведение тушения электроустановки под напряжением (форма допуска приведена в инструкции /3/).
2.5. После согласования маршрутов движения к очагу горения и определения боевых позиций, с которых пожарные будут осуществлять подачу огнетушащих веществ, РТП необходимо проинструктировать весь личный состав, участвующий в тушении пожара, и отдать распоряжение на боевое развертывание.
Билет №4
1. Какую группу должны иметь руководители, в непосредственном подчинении которых находится электротехнологический персонал.
Группу не ниже, чем у подчиненного персонала, поскольку они осуществляют техническое руководство и контроль за его работой
2. Каким образом осуществляется маркировка защитных средств.
Доступными средствами с записью результатов испытаний в журнале учета и содержания СЗ.
3. Оказание доврачебной помощи при переломах, вывихах, ушибах и растяжениях
· Перелом. Самым главным моментом в оказании первой помощи как при открытом переломе (после остановки кровотечения и наложения стерильной повязки), так и при закрытом является иммобилизация (создание покоя) поврежденной конечности. Для иммобилизации используются готовые шины, а также палка, доска, линейка, кусок фанеры и т. п. При закрытом переломе не следует снимать с пострадавшего одежду – шину нужно накладывать поверх нее. К месту травмы необходимо прикладывать "холод" для уменьшения боли.
· При вывихе необходимо обеспечить полную неподвижность поврежденной конечности. Нельзя пытаться самим вправить вывих, сделать это может только врач. При наложении шины обязательно следует обеспечить неподвижность, по крайней мере, двух суставов - одного выше, другого ниже места перелома или вывиха, а при переломе крупных костей - даже трех. Центр шины должен находиться у места повреждения. Шинная повязка не должна сдавливать крупные сосуды, нервы и выступы костей. Лучше обернуть шину мягкой тканью и обмотать бинтом. Фиксируют шину бинтом, косынкой, поясным ремнем и т. п.
· Признаки ушибов: припухлость, боль при прикосновении к месту ушиба.
К месту ушиба нужно приложить "холод", а затем наложить тугую повязку. Не следует смазывать ушибленное место настойкой йода, растирать и накладывать согревающий компресс, так как это лишь усиливает боль.
· Растяжение связок чаще всего бывает в голеностопном и лучезапястном суставах. Признаки: резкая боль в суставе, припухлость. Помощь заключается в тугом бинтовании, обеспечении покоя поврежденного участка, прикладывании "холода". Поврежденная нога должна быть приподнята, поврежденная рука - подвешена на косы.
Билет № 5
1. Максимальное допустимое расстояние от сварочного аппарата до коммутационного аппарата.
Кабельная линия первичной цепи переносной (передвижной) электросварочной установки от коммутационного аппарата до источника сварочного тока должна выполняться переносным гибким шланговым кабелем с алюминиевыми или медными жилами, с изоляцией и в оболочке (шланге) из не распространяющей горение резины или пластмассы. Источник сварочного тока должен располагаться на таком расстоянии от коммутационного аппарата, при котором длина соединяющего их гибкого кабеля не превышает 10-15 м.
2. Запрещающие плакаты.
ЭБ-1 Для запрещения повторного ручного включения выключателей ВЛ после их автоматического отключения без согласования с производителем работ. |
Красные буквы на белом фоне. | Вывешивается на ключах управления выключателей ремонтируемых ВЛ, при выполнении работ под напряжением. |
ЭБ-2 Для предупреждения об опасности воздействия электрического поля на персонал и запрещения передвижения без средств защиты. |
Красные буквы на белом фоне. | В ОРУ напряжением 330 кВ и выше |
ЭБ-3 Для запрещения подачи напряжения |
Красные буквы на белом фоне. | В электроустановках всех классов напряжения. |
ЭБ-4 Для запрещения подачи напряжения |
Белые буквы на красном фоне. | В электроустановках всех классов напряжения. |
ЭБ-5 Для запрещения подачи сжатого воздуха, газа. |
Красные буквы на белом фоне. | В электроустановках электростанций и подстанций. |
3. Оказание доврачебной помощи при ожогах
Ожоги – повреждение тканей, возникающее под действием высокой температуры, электрического тока, кислот, щелочей или ионизирующего излучения. Соответственно различают термические, электрические, химические и лучевые ожоги. Термические ожоги встречаются наиболее часто, на них приходится 90-95% всех ожогов.
· Первая помощь состоит в прекращении действия поражающего фактора. При ожогах пламенем следует потушить горящую одежду, вынести пострадавшего из зоны пожара; при ожогах горячими жидкостями или расплавленным металлом – быстро удалить одежду с области ожогов. Для прекращения воздействия температурного фактора необходимо быстрое охлаждение пораженного участка тела путем погружения в холодную воду, под струю холодной воды или орошением хлорэтилом. При химических ожогах (кроме ожогов негашеной известью) пораженную поверхность как можно быстрее обильно промывают водой из-под крана. В случае пропитывания химически активным веществом одежды нужно стремиться быстро удалить ее.
· Абсолютно противопоказаны какие-либо манипуляции на ожоговых ранах. С целью обезболивания пострадавшему дают анальгин (пенталгин, темпалгин, седалгин). При больших ожогах пострадавший принимает 2-3 таблетки ацетилсалициловой кислоты (аспирина) и 1 таблетку димедрола.
· До прибытия врача дают пить горячий чай и кофе, щелочную минеральную воду ( мл) или следующие растворы:
- I раствор – гидрокарбонат натрия (пищевая сода) 1/2 чайн. л., хлорид натрия (поваренная соль) 1 чайн. л. на 1 л воды;
- II раствор – чай, на 1 л которого добавляют 1 чайн. л. поваренной соли и 2/3 чайн. л. гидрокарбоната или цитрата натрия.
· На обожженные поверхности после обработки их 70% этиловым спиртом или водкой накладывают асептические повязки. При обширных ожогах пострадавшего завертывают в чистую ткань или простыню и немедленно доставляют в больницу. Наложение в домашних условиях на ожоговую поверхность сразу после ожога различных мазей или рыбьего жира не оправданы, т. к. они сильно загрязняют рану, затрудняют ее дальнейшую обработку и определение глубины поражения. Для местного лечения ожогов лучше применять многокомпонентные аэрозоли (левовинизоль, олазоль, ливиан, пантенол), эффективно также использование настоя травы зверобоя.
Билет № 6
1. Кому подчиняется в техническом отношении электротехнический персонал.
Электротехнологический персонал производственных цехов и участков, не входящих в состав энергослужбы предприятия, осуществляющий эксплуатацию электротехнологических установок и имеющий группу по электробезопасности II и выше, в своих правах и обязанностях приравнивается к электротехническому; в техническом отношении он подчиняется энергослужбе предприятия.
2. Предупреждающие плакаты
ЭБ-6 Для предупреждения об опасности поражения электрическим током 2 ЗНАКА |
По ГОСТ 12.4.026-76 (Знаки 2,5) 160,100, 80 мм. - на дверях помещений; | В электроустановках всех классов напряжения электростанций и подстанций. Крепится на внешней стороне входных дверей, за исключением дверей КРУ и КТП, расположенных в этих устройствах; на наружных дверях камер выключателей и трансформаторов, ограждениях токоведущих частей, расположенных в производственных помещениях; дверях щитов и сборок напряжением до 1000 В |
ЭБ-7 Для предупреждения об опасности поражения электрическим током. |
Черные буквы на белом фоне. | В электроустановках всех классов напряжения электростанций и подстанций. |
ЭБ-8 Для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением. |
Черные буквы на белом фоне. | Вывешивается надписью наружу на оборудовании, на ограждениях токоведущих частей при подготовке рабочего места для проведения испытания повышенным напряжением. |
ЭБ-9 Для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением. |
Черные буквы на белом фоне. | Вывешивается в РУ на конструкциях, соседних с той, которая предназначена для подъема работников к рабочему месту, расположенному на высоте. |
3. Оказание доврачебной помощи при кровотечених
Кровотечение - это истечение крови из сосуда в результате его травмы или осложнения некоторых заболеваний.
При ранении вены на конечности последнюю необходимо поднять вверх и затем наложить давящую стерильную повязку.
При невозможности остановки кровотечения вышеуказанным методом следует сдавить ниже места ранения кровеносные сосуды пальцем, наложить жгут, согнуть конечность в суставе или использовать закрутку.
Артериальное кровотечение можно остановить, как и венозное. При кровотечении из крупной артерии (при недостаточности наложения давящей повязки) необходимо наложить жгут выше места кровотечения.
После наложения жгута или закрутки необходимо написать записку с указанием времени их наложения и вложить ее в повязку (под бинт или жгут).
Держать наложенный жгут больше 1,5 - 2,0 час. не допускается, т. к. это может привести к омертвению обескровленной конечности.
При возникновении боли от наложения жгута его необходимо намин. снять. Для этого перед снятием жгута прижимают пальцем артерию, по которой кровь идет к ране; распускать жгут следует медленно; по истеченииминут жгут накладывают снова.
Через 1 ч, даже если пострадавший может вытерпеть боль от жгута, все равно его следует обязательно снять намин.
При средних и сильных венозных и артериальных кровотечениях пострадавших необходимо доставить в лечебное учреждение.
При носовых кровотечениях пострадавшего следует усадить, положить на переносицу холодную примочку, сжать пальцами ноздри на 4 - 5 мин.
Если кровотечение не останавливается, необходимо аккуратно ввести в кровоточащую ноздрю плотный тампон из марли или ваты, смоченный в 3% растворе перекиси водорода, оставляя снаружи конец марлевой полоски (ваты), за который через 2,0 - 2,5 ч можно вынуть тампон.
При невозможности остановки кровотечения пострадавшего необходимо доставить в медпункт (в положении "сидя") или вызвать к нему медперсонал.
Первая доврачебная помощь при смешанных кровотечениях включает все вышеперечисленные мероприятия: покой, холод, давящая повязка (жгут).
Билет № 7
1. Что может быть использовано в качестве естественного заземлителя.
1. ЕСТЕСТВЕННЫЙ ЗАЗЕМЛИТЕЛЬ — заземлитель, в качестве которого используют электропроводящие части строительных и производственных конструкций и коммуникаций. Могут быть использованы:
· металлические и железобетонные конструкции зданий и сооружений, находящихся в соприкосновении с землей, в т. ч. железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия, в неагрессивных, слабоагрессивных и среднеагрессивных средах;
· металлические трубы водопровода, проложенные в земле;
· обсадные трубы буровых скважин;
· металлические шпунты гидротехнических сооружений, водоводы, закладные части затвора и т. п.;
· рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;
· Др. находящиеся в земле металлические конструкции и сооружения;
· Металлические оболочки бронированных кабелей, проложенных в земле.
Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.
2. Предписывающие и заземляющие плакаты
ЭБ-10 Для указания рабочего места. |
Белый круг диаметром 168 мм. и 68 мм. на зеленом фоне | В электроустановках электростанций и подстанций. |
ЭБ-11 Для указания безопасного пути подъема к рабочему месту, расположенному на высоте Для указания безопасного пути подъема к рабочему месту, расположенному на высоте. |
Белый круг диаметром 168 мм. и 68 мм. на зеленом фоне | Вывешивается на конструкциях или стационарных лестницах, по которым разрешается подниматься к расположенному на высоте рабочему месту. |
Указывающий плакат электробезопасности | ||
ЭБ-12 Для указания о недопустимости подачи напряжения на заземленные участки электроустановки. |
Белые буквы на синем фоне. | В электроустановках электростанций и подстанций. |
3. Способы реанимации
Проведение искусственного дыхания способом "изо рта в рот" или "изо рта в нос".
· Искусственное дыхание следует производить, если пострадавший не дышит или дышит с трудом (редко, судорожно) или если дыхание постепенно ухудшается независимо от причин (поражение электрическим током, отравление, утопление и т. п.).
Не следует продолжать делать искусственное дыхание после появления самостоятельного.
Приступая к искусственному дыханию оказывающий помощь обязан:
- по возможности уложить пострадавшего на спину;
- освободить пострадавшего от стесняющей дыхание одежды (снять шарф, расстегнуть ворот, брючный ремень и т. п.);
- освободить рот пострадавшего от посторонних предметов;
- при крепко стиснутом рте, раскрыв его, выдвинуть нижнюю челюсть вперед, делая это так, чтобы нижние зубы находились впереди верхних. Если таким образом рот раскрыть не удается, то следует осторожно вставить между задними коренными зубами (у угла рта) дощечку, металлическую пластинку или ручку ложки и т. п. и разжать зубы;
- стать сбоку от головы пострадавшего, одну руку подсунуть под шею, а ладонью другой руки надавить на лоб, максимально запрокидывая голову;
- наклониться к лицу пострадавшего, сделать глубокий вдох открытым ртом, полностью плотно охватить губами открытый рот пострадавшего и сделать энергичный выдох (одновременно закрыв нос пострадавшего щекой или пальцами руки). Вдувание воздуха можно производить через марлю, платок, специальное приспособление "воздуховод" и т. п.
При плотно сжатых челюстях пострадавшего необходимо провести мероприятия согласно выше описанному способу, т. к. искусственное дыхание способом "изо рта в нос" проводят при открытом рте пострадавшего;
- при отсутствии самостоятельного дыхания и наличии пульса можно производить искусственное дыхание в положении "сидя" или "вертикальном" (на опоре, на мачте и т. п.);
- соблюдать секундный интервал между искусственными вдохами (время каждого вдувания воздуха - 1,5 - 2 с);
- после восстановления у пострадавшего самостоятельного дыхания (визуально определяется по расширению грудной клетки) прекратить искусственное дыхание и уложить пострадавшего в устойчивое боковое положение (поворот головы, туловища и плеч осуществляется одновременно).
· Наружный массаж сердца.
Наружный массаж сердца производят при остановке сердечной деятельности, характеризующейся:
- бледностью или синюшностью кожных покровов;
- отсутствием пульса на сонных артериях;
- потерей сознания;
- прекращением или нарушением дыхания (судорожные вдохи).
Проводящий наружный массаж сердца обязан:
- уложить пострадавшего на ровное жесткое основание (пол, скамья и т. п.);
- расположиться сбоку от пострадавшего и (если помощь оказывает один человек) сделать два быстрых энергичных вдувания способом "изо рта в рот" или "изо рта в нос";
- положить ладонь одной руки (чаще левой) на нижнюю половину грудины (отступив на 3 поперечных пальца выше ее нижнего края). Ладонь второй руки наложить поверх первой. Пальцы рук не касаются поверхности тела пострадавшего;
- надавливать быстрыми толчками (руки выпрямлены в локтевых суставах) на грудину, смещая ее строго вертикально вниз на 4 - 5 см, с продолжительностью надавливания не более 0,5 сек. и с интервалом надавливания не более 0,5 с;
- на каждые 2 глубоких вдувания воздуха производить 15 надавливаний на грудину (при оказании помощи одним человеком);
- при участии в реанимации двух человек проводить соотношение "дыхание - массаж" как 1:5 (т. е. после глубокого вдувания проводить пять надавливаний на грудную клетку);
- при проведении реанимации одним человеком через каждые 2 минуты прерывать массаж сердца на 2 - 3 с и проверять пульс на сонной артерии пострадавшего;
- при появлении пульса прекратить наружный массаж сердца и продолжать искусственное дыхание до появления самостоятельного дыхания.
Билет № 8
1. Что заземляется у сварочного аппарата. Требования к держателю электродов
Электрододержатель предназначен для крепления электрода, подвода к нему сварочного тока и манипулирования электродом при сварке. Электрододержатель должен быть по возможности легким, обеспечивать хороший электрический контакт, позволять вести работу без приложения сварщиком длительного усилия. Кроме того, электрододержатель должен обеспечивать надежное крепление электрода в различных положениях, чтобы исключить возможность изгиба последнего при сварке в труднодоступных местах. Держатель должен соответствовать силе тока, используемой в сварочном оборудовании.
Согласно ГОСТу электрододержатель должен обеспечивать возможность, крепления электрода не менее чем в двух положениях; под углами 90 и 115° к его оси. На смену электрода должно затрачиваться не более 4 сек. Превышение температуры наружной поверхности рукоятки над температурой окружающей среды допускается не более чем на 55° С.
2. Комплектация РУ-0,4 кВ электрозащитными средствами
Распределительные устройства напряжением до 1000 в электростанциях, подстанциях и находящиеся в различных производственных помещениях.
· Изолирующая штанга (оперативная ¦По местным условиям или универсальная)
· Указатель напряжения (2 шт.)
· Изолирующие клещи (1 шт.)
· Диэлектрические перчатки (2 пары)
· Диэлектрические галоши (2 пары)
· Диэлектрический ковер или изолирующая подставка (По местным условиям)
· Защитные ограждения, изолирующие, переносные плакаты и знаки безопасности
(По местным условиям)
· Защитные очки (1 пара)
· Переносные заземления (По местным условиям)
3. Освобождение пострадавшего от действия электрического тока при обрыве провода ВЛ. Понятие шагового напряжения
На линии электропередачи, когда невозможно быстро отключить её на пунктах питания, можно произвести замыкание проводов накоротко, набросив на них неизолированный провод достаточного сечения, заземленный за металлическую опору, заземляющий спуск и т. д.
Для удобства на свободный конец проводника прикрепляют груз. Если пострадавший касается одного провода, то достаточно заземлить только один провод.
Пользуясь сухой деревянной палкой, доской и другими, не проводящими электрический ток, предметами, можно отбросить провод, которого касается пострадавший (рис.8).
Если пострадавший судорожно сжимает провод рукой, можно разжать его руку, отгибая каждый палец в отдельности. Для этой цели оказывающий помощь должен иметь на руках диэлектрические перчатки и стоять на изолирующем основании - на диэлектрическом ковре, сухой доске или быть в галошах.
Рис.7. Отделение пострадавшего от токоведущей части, находящейся под напряжением до 1000 В
Рис.8. Освобождение пострадавшего от тока для ЭУ напряжением до 1000 В отбрасыванием провода сухой деревянной доской
Рис.9. Освобождение пострадавшего от тока для ЭУ напряжением выше 1000 В отбрасыванием провода с помощью изолирующей штанги, рассчитанной на соответствующее напряжение: оказывающий помощь в диэлектрических перчатках, на ногах - диэлектрические боты, защищающие его от шагового напряжения
Для отделения пострадавшего от токоведущих частей электроустановок необходимо надеть диэлектрические перчатки и боты и действовать штангой или изолирующими клещами, рассчитанными на напряжение данной электроустановки (рис.8,9).
Применение диэлектрических бот в данном случае необходимо для защиты от возможного шагового напряжения.
Шаговое напряжение — напряжение, обусловленное электрическим током, протекающим в земле или токопроводящем полу, и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися на расстоянии одного шага человека. Шаговое напряжение зависит от длины шага, удельного сопротивления грунта и силы протекающего через него тока. Опасное шаговое напряжение может возникнуть, например, около упавшего на землю провода под напряжением или вблизи заземлителей электроустановок при аварийном коротком замыкании на землю (допустимые значения сопротивления заземлителей и удельное сопротивление грунта нормируются для того, чтобы избежать подобной ситуации).
При попадании под шаговое напряжение возникают непроизвольные судорожные сокращения мышц ног и, как следствие, падение человека на землю. Ток начинает проходить между новыми точками опоры — например, от рук к ногам, что чревато смертельным поражением. При подозрении на шаговое напряжение надо покинуть опасную зону минимальными шажками («гусиным шагом») или прыжками.
Особо опасно шаговое напряжение для крупного рогатого скота, так как расстояние между передними и задними ногами у этих животных очень велико и, соответственно, велико напряжение, под которое они попадают. Нередки случаи гибели скота от шагового напряжения.
Билет № 9
1. Максимально допустимое расстояние от механизмов и грузоподъемных машин в рабочем и транспортном положении, от стропов, грузозахватных приспособлений и грузов до токоведущих частей находящихся под напряжением
Напряжение электроустановки | Расстояние до токоведущих частей, м | |
от людей и применяемых ими инструментов и приспособлений, от временных ограждений | от механизмов и грузоподъемных машин в рабочем и транспортном положениях, от стропов грузозахватных приспособлений и грузов | |
До 1000 В | На ВЛ 0,6 | 1,0 |
В РУ без прикосновения не нормируется | 1,0 | |
60-110 кВ | 0,6 | 1,0 |
60-110 кВ | 1,0 | 1,5 |
150 кВ | 1,5 | 2,0 |
220 кВ | 2,0 | 2,5 |
При работе с использованием электрозащитных средств (изолирующие штанги, клещи, указатели напряжения и т. п.) допускается приближение человека к токоведущим частям на расстояние, определяемое длиной изолирующей части этих средств.
2. Каким образом следует проверять диэлектрические перчатки на отсутствие прокола.
Перед применением перчатки следует осмотреть, обратив внимание на отсутствие механических повреждений, загрязнения и увлажнения, а также проверить наличие проколов путем скручивания перчаток в сторону пальцев.
Каждый раз перед применением диэлектрические перчатки должны проверяться путем заполнения их воздухом на герметичность, т. е. для выявления в них сквозных отверстий и надрывов, которые могут явиться причиной поражения человека током.
3. Последовательность оказания первой доврачебной помощи пострадавшему:
· устранить воздействие на организм повреждающих факторов, угрожающих здоровью и жизни пострадавшего (освободить от действия электрического тока, вынести из опасной зоны, погасить горящую одежду, извлечь из воды и т. д.), оценить состояние пострадавшего;
· определить характер и тяжесть травмы, наибольшую угрозу для жизни пострадавшего и последовательность мероприятий по его спасению;
· выполнить необходимые мероприятия по спасению пострадавшего в порядке срочности (восстановить проходимость дыхательных путей, провести искусственное дыхание, закрытый массаж сердца; остановить кровотечение; иммобилизовать место перелома; наложить повязку и т. п.);
· вызвать скорую медицинскую помощь или врача либо принять меры для транспортировки пострадавшего в ближайшее лечебное учреждение.
Билет № 10
1.Правила работы в охранной зоне ВЛ с применением автомобилей и грузоподъемных машин
1.1. В действующих электроустановках работы с применением грузоподъемных машин и механизмов проводятся в соответствии с требованиями Межотраслевых правил по охране труда при погрузочно-разгрузочных работах и размещении грузов (ПОТ Р М-007-98) и Межотраслевых правил по охране труда при эксплуатации промышленного транспорта (ПОТ Р М-008-99).
11.2. В действующих электроустановках работы с применением грузоподъемных машин и механизмов проводятся по наряду.
11.3. Водители, крановщики, машинисты, стропальщики, работающие в действующих электроустановках или в охранной зоне ВЛ, должны иметь группу II.
11.4. Проезд автомобилей, грузоподъемных машин и механизмов по территории ОРУ и в охранной зоне ВЛ, а также установка и работа машин и механизмов должны осуществляться под наблюдением одного из работников (из числа оперативного персонала, работника, выдавшего наряд, ответственного руководителя) или в электроустановках напряжением до 1000 В - производителя работ, имеющего группу IV, а при выполнении строительно-монтажных работ в охранной зоне ВЛ - под наблюдением ответственного руководителя или производителя работ, имеющего группу III.
В строке "Отдельные указания" наряда должна быть сделана запись о назначении работника, ответственного за безопасное производство работ кранами (подъемниками) с указанием должности, фамилии и инициалов.
11.5. При проезде по ОРУ и под ВЛ подъемные и выдвижные части грузоподъемных машин и механизмов должны находиться в транспортном положении. Допускается в пределах рабочего места перемещение грузоподъемных машин по ровной местности с поднятым рабочим органом без груза и людей на подъемной или выдвижной части, если такое перемещение разрешается по заводской инструкции и при этом не требуется проезжать под не отключенными шинами и проводами ВЛ.
На ОРУ скорость движения определяется местными условиями, но не должна превышать 10 км/ч.
Под ВЛ автомобили, грузоподъемные машины и механизмы должны проезжать в местах наименьшего провеса проводов (у опор).
11.6. При установке крана на месте работы ответственным руководителем работ или производителем работ совместно с допускающим должен быть определен необходимый сектор перемещения стрелы. Этот сектор до начала работ должен быть ограничен шестами с флажками, а в ночное время сигнальными огнями.
11.7. Установка и работа грузоподъемных механизмов непосредственно под проводами ВЛ напряжением до 35 кВ включительно, находящимися под напряжением, не допускается.
Устанавливать грузоподъемную машину (механизм) на выносные опоры и переводить ее рабочий орган из транспортного положения в рабочее должен управляющий ею машинист. Не разрешается привлекать для этого других работников.
11.8. При проезде, установке и работе автомобилей, грузоподъемных машин и механизмов расстояния от подъемных и выдвижных частей, стропов, грузозахватных приспособлений, грузов до токоведущих частей, находящихся под напряжением, должны быть не менее указанных в табл. 1.1.
11.9. У телескопических вышек и гидроподъемников перед началом работы должны быть проверены в действии выдвижная и подъемная части, а у телескопических вышек, кроме того, подъемная часть должна быть установлена вертикально и зафиксирована в таком положении.
11.10. Не допускается при работах на угловых опорах, связанных с заменой изоляторов, проводов или ремонтом арматуры, устанавливать телескопическую вышку (гидроподъемник) внутри угла, образованного проводами.
11.11. При всех работах в ОРУ и в пределах охранной зоны ВЛ без снятия напряжения механизмы и грузоподъемные машины должны заземляться. Грузоподъемные машины на гусеничном ходу при их установке непосредственно на грунте заземлять не требуется.
11.12. Если в результате соприкосновения с токоведущими частями или возникновении электрического разряда механизм или грузоподъемная машина окажутся под напряжением, прикасаться к ним и спускаться с них на землю или подниматься на них до снятия напряжения не разрешается.
11.13. Не допускается при работе грузоподъемных машин и механизмов пребывание людей под поднимаемым грузом, корзиной телескопической вышки, а также в непосредственной близости (ближе 5 м) от натягиваемых проводов (тросов), упоров, креплений и работающих механизмов.
11.14. При работах с телескопической вышки (гидроподъемника) должна быть зрительная связь между находящимся в корзине (люльке) членом бригады и водителем. При отсутствии такой связи у вышки должен находиться член бригады, передающий водителю команды о подъеме или спуске корзины (люльки).
Работать с телескопической вышки (гидроподъемника) следует, стоя на дне корзины (люльки), закрепившись стропом предохранительного пояса. Переход из корзины (люльки) на опору или оборудование и обратно допускается только с разрешения производителя работ.
11.15. В случае соприкосновения стрелы крана или корзины (люльки) подъемного механизма с токоведущими частями, находящимися под напряжением, машинист должен принять меры к быстрейшему разрыву возникшего контакта и отведению подвижной части механизма от токоведущих частей на расстояние, не менее указанного в табл. 1.1, предупредив окружающих работников о том, что механизм находится под напряжением.
11.16. Не допускается применение переносных металлических лестниц в РУ напряжением 220 кВ и ниже.
11.17. В ОРУ напряжением 330 кВ и выше применение переносных металлических лестниц разрешается при соблюдении следующих условий:
лестница должна переноситься в горизонтальном положении под непрерывным надзором производителя работ, работника, имеющего группу IV, из числа оперативного персонала;
для снятия наведенного потенциала с переносной лестницы к ней должна быть присоединена металлическая цепь, касающаяся земли.
11.18. Не допускается работа грузоподъемных машин при ветре, вызывающем приближение на недопустимое расстояние грузов или свободных от них тросов и канатов, с помощью которых поднимается груз, до находящихся под напряжением токоведущих частей.
2. Учет и порядок хранения электрозащитных средств
1.3. ПОРЯДОК ХРАНЕНИЯ СРЕДСТВ ЗАЩИТЫ
1.3.1. Средства защиты необходимо хранить и перевозить в условиях, обеспечивающих их исправность и пригодность к применению, они должны быть защищены от механических повреждений, загрязнения и увлажнения.
1.3.2. Средства защиты необходимо хранить в закрытых помещениях.
1.3.7. Экранирующие средства защиты должны храниться отдельно от электрозащитных.
1.3.9. Средства защиты размещают в специально оборудованных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, клещей изолирующих, переносных заземлений, плакатов безопасности, а также шкафами, стеллажами и т. п. для прочих средств защиты.
1.4. УЧЕТ СРЕДСТВ ЗАЩИТЫ И КОНТРОЛЬ ЗА ИХ СОСТОЯНИЕМ
1.4.1. Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.
Нумерация устанавливается отдельно для каждого вида средств защиты с учетом принятой системы организации эксплуатации и местных условий.
Инвентарный номер наносят, как правило, непосредственно на средство защиты краской или выбивают на металлических деталях. Возможно также нанесение номера на прикрепленную к средству защиты специальную бирку.
Если средство защиты состоит из нескольких частей, общий для него номер необходимо ставить на каждой части.
1.4.2. В подразделениях предприятий и организаций необходимо вести журналы учета и содержания средств защиты.
Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.
1.4.3. Наличие и состояние средств защиты проверяется периодическим осмотром, который проводится не реже 1 раза в 6 мес. (для переносных заземлений - не реже 1 раза в 3 мес.) работником, ответственным за их состояние, с записью результатов осмотра в журнал.
1.4.4. Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.
1.4.5. На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:
№______
Годно до ____ кВ
Дата следующего испытания "___" ___________ 20__ г.
______________________________________________
(наименование лаборатории)
На средства защиты, применение которых не зависит от напряжения электроустановки (диэлектрические перчатки, галоши, боты и т. п.), ставится штамп следующей формы:
№_________
Дата следующего испытания "___" ____________ 20__ г.
_______________________________________________
(наименование лаборатории)
При испытаниях диэлектрических перчаток, бот и галош должна быть произведена маркировка по их защитным свойствам Эв и Эн, если заводская маркировка утрачена.
На средствах защиты, не выдержавших испытания, штамп должен быть перечеркнут красной краской.
Изолированный инструмент, указатели напряжения до 1000 В, а также предохранительные пояса и страховочные канаты разрешается маркировать доступными средствами.
1.4.6. Результаты эксплуатационных испытаний средств защиты регистрируются в специальных журналах (рекомендуемая форма приведена в Приложении 2). На средства защиты, принадлежащие сторонним организациям, кроме того, должны оформляться протоколы испытаний (рекомендуемая форма приведена в Приложении 3).
3. Правила тушения пожара в электроустановках
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящие рекомендации разработаны на основании данных, полученных при проведении натурных опытов с целью определения возможности тушения электроустановок под напряжением до 220 кВ включительно.
1.2. Тушение электроустановок под напряжением с применением ручных стволов должно осуществляться при условии:
применения эффективных способов и приемов подачи огнетушащих веществ в зону горения;
соблюдение электробезопасных расстояний от электроустановок, находящихся под напряжением, до пожарных, работающих с ручными пожарными стволами;
применения индивидуальных изолирующих электрозащитных средств (ИИЭС) при тушении пожаров электроустановок без снятия напряжения;
обеспечения надежного заземления стволов и пожарных автомобилей.
1.3. В качестве огнетушащих веществ, при тушении электроустановок под напряжением целесообразно использовать: воду (компактные и распыленные струи), негорючие газы, хладон и порошковые составы, а также комбинированные составы (углекислоту с хладоном и распыленную воду с порошком).
Применение всех видов пен при тушении электроустановок под напряжением ручными средствами с участием людей ЗАПРЕЩАЕТСЯ.
1.4. При тушении электроустановок под напряжением необходимо применять тактические способы и приемы подачи огнетушащих веществ в зону горения, обеспечивающие безопасную работу пожарных и эффективное тушение пожара.
1.5. Безопасные расстояния, приведенные в табл.1, выбраны с учетом отсутствия пороговых ощутимых токов утечки, а также потенциалов и напряженности электрического поля, значения которых ниже нормативных /1, 2/.
1.6. При тушении электроустановок под напряжением до 220 кВ включительно время пребывания пожарных на боевых позициях не ограничивается.
1.7. Боевые позиции пожарных с учетом безопасных расстояний до конкретных электроустановок определяются и уточняются в ходе проведения пожарно-тактических тренировок (учений), а затем заносятся в оперативный план пожаротушения.
1.8. Заземление ручных пожарных стволов и насосов пожарных автомобилей при тушении электроустановок, находящихся под напряжением, должно осуществляться с помощью гибких медных проводов сечением не менее 10 мм2, снабженных специальными струбцинами для подключения к заземленным конструкциям (гидрантам водопроводных сетей, металлическим опорам отходящих воздушных линий электропередач, обсадным трубам артезианских скважин, шурфов и т. п.).
Таблица 1
Минимальные безопасные расстояния до горящих электроустановок
под напряжением при подаче огнетушащих веществ из ручных стволов
Применяемое огнетушащее вещество и устройство для его подачи под давлением 0,4 Па | Безопасные расстояния (м) до горящих электроустановок, находящихся пол напряжением (кВ) | ||||
до 1 включительно | от 1 до 10 включительно | от 10 до 35 включительно | 110 | от 110 до 220 включительно | |
1. Вода (компактная струй), подаваемая из стволов. PCK,5) и PC | 4,0 | 6,0 | 8,0 | 10,0 | Тушение компактными струями воды не допускается |
2. Вода (распыленная струя), подаваемая из стволов с насадками НРТ-5 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 |
3. Огнетушащие порошковые составы; одновременная подача распыленной воды и огнетушащих порошков | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 |
Примечание. Оптимальным с точки зрения безопасности и эффективности тушения при подаче огнетушащих веществ, перечисленных в пункте 2, является расстояние 4 м для всех напряжений.
1.8.1. Места подключения к заземленным конструкциям, перечисленным в пункте 1.8, должны определяться специалистами энергообъекта, вноситься в графическую часть оперативного плана пожаротушения и обозначаться соответствующими знаками заземления.
1.8.2. Ручные пожарные стволы и насосы пожарных автомобилей должны заземляться отдельными заземлителями. При подаче воды от внутреннего водопровода заземляются только стволы.
1.9. Индивидуальные изолирующие электрозащитные средства (диэлектрические перчатки, боты или сапоги) необходимо применять для обеспечения безопасной работы персонала и пожарных, непосредственно участвующих в тушении пожаров электроустановок, находящихся под напряжением.
1.9.1. Автомобили пожарных частей, охраняющих энергообъекты, должны быть укомплектованы ИИЭС в соответствии с численностью боевого расчета, непосредственно участвующего в тушении пожара.
1.9.2. Необходимое количество ИИЭС на энергообъектах, в том числе для пожарных подразделений, привлекаемых к тушению пожаров из других частей, определяется при разработке оперативных планов пожаротушения.
2. ТУШЕНИЕ ЭЛЕКТРОУСТАНОВОК ПОД НАПРЯЖЕНИЕМ
2.1. При пожаре на энергообъекте обслуживающий персонал обязан в первую очередь сообщить о пожаре, а затем принять все необходимые меры в соответствии с действующей инструкцией /3/.
2.2. До прибытия пожарных подразделений начальник смены с дежурным персоналом обязан выполнить следующие работы:
а) определить место возникновения пожара, оценить обстановку, спрогнозировать распространение горения и возможность образования новых очагов на другом электрооборудовании;
б) приступить к тушению горения и охлаждению строительных конструкций силами и средствами энергетического объекта, при этом необходимо:
по возможности снять напряжение с горящей установки или соседнего с ней электрооборудования, если это не повлечет за собой более тяжелых последствий;
проверить включение системы автоматического пожаротушения, а в случае отказа задействовать ее вручную;
организовать встречу подразделений пожарной охраны и указать места заземления технических средств и расположения пожарных гидрантов;
проинформировать руководителя тушения пожара (РТП) о безопасных маршрутах движения пожарных на боевые позиции.
2.3. Загорания в электроустановках под напряжением ликвидируются персоналом объекта с помощью ручных и передвижных огнетушителей, типы которых указаны в табл.2.
Таблица 2
Типы огнетушителей, применяемых для тушения
электроустановок под напряжением
Напряжением, кВ | Тип огнетушителя |
До 0,38 До 1,0 До 10,0 | Хладоновые Порошковые CO2 - огнетушители |
Примечания:
1. Расстояние от насадки (раструба) огнетушителя до токоведущих частей электроустановки должно быть не менее 1 м.
2. Применение пенных огнетушителей не допускается.
2.4. По прибытии к месту вызова первого пожарного подразделения старший начальник (начальник караула, заместитель начальника части и т. п.) должен связаться с начальником смены или должностным лицом, ответственным за выполнение работ, предусмотренных в пункте 2.2 настоящих рекомендаций. Для уточнения обстановки на пожаре, получения инструктажа и письменного допуска на проведение тушения электроустановки под напряжением (форма допуска приведена в инструкции /3/).
2.5. После согласования маршрутов движения к очагу горения и определения боевых позиций, с которых пожарные будут осуществлять подачу огнетушащих веществ, РТП необходимо проинструктировать весь личный состав, участвующий в тушении пожара, и отдать распоряжение на боевое развертывание.
