Компьютерные вопросы (тестирование)
Вопрос 1
Для схемы выпрямителя трехфазной мостовой (ТМС) мощность трансформатора 2 кВт, вторичное напряжение 40 В. Укажите ток вентиля.
Вопрос 2
Ток эмиттера транзистора
=0,5 А, ток базы
=20 мА. Указать коэффициент усиления тока базы(К-УНЧ в схеме с общим эмиттером).
Вопрос 3

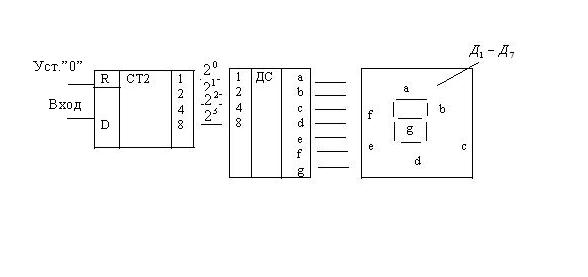

На семисегментном индикаторе
высвечивается цифра «6» (a-f-e-d-c-g)/ Укажите в двоичной форме поступивший сигнал на дешифратор (ДС) от счетчика (триггера) СТ.2
Вопрос 4
Укажите на В. А.Х. диода точку соответствующую
для диода.
Вопрос 5
Укажите условно-графическое обозначение оптотранзисторного оптрона.
Вопрос 6
Укажите на базе какого типа усилителя формируют компараторы (устройства сравнения напряжения).
Вопрос 7

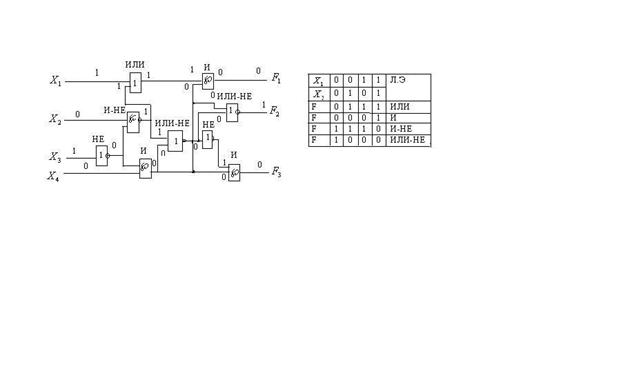

Для схемы логических элементов определить сигналы на выходах
при известных сигналах на входах:
Указать выходной сигнал .
Вопрос 8
В нагрузке выпрямителя по схеме однофазной мостовой (ОМС) необходимо получить ток 5 А при напряжении 48 В. Укажите на какое напряжение должны быть выбраны диоды.
Вопрос 9
На вход дешифратора ДС поступил сигнал от счетчика (триггера) СТ2 в двоичной форме "1000". Укажите какую цифру высветит семисегментный индикатор в десятичной форме.
Вопрос 10
Указать координаты линии нагрузки УНЧ т. А и В, если напряжение источника питания
=42 В, сопротивление коллекторного резистора
=5 кОм.
т. А
=10 А,
=0 ; т. В =0, =21 В.
т. А =8,4 мА, =0 ; т. В =0, =42 В.
т. А =16,8 А, =0 ; т. В =0, =50 В.
Вопрос 11
Укажите номер структурной схемы транзистора, которая соответствует его условному графическому изображению.
Вопрос 12
Укажите правильный ответ о назначении емкости "С1" в схеме У. Н.Ч.
Вопрос 13
Для снижения нелинейных искажений в усилителях широко применяют обратную связь. Укажите правильный ответ вида обратной связи:
Вопрос 14
Укажите правильный ответ о назначении регистров:
Вопрос 15
Для однофазной мостовой схемы выпрямителя имеем
=40 В - напряжение на нагрузке, коэффициент пульсации
=0,67. Указать действующее значение первой гармоники.
Вопрос 16
Для схемы УНЧ
=60 и
=70. Указать коэффициент усиления мощности в децибелах.
Вопрос 17
На семисегментном индикаторе высвечивается цифра "7" (f-a-b-c). Укажите в двоичной форме поступивший сигнал на дешифратор ДС от счетчика(триггера) СТ2.
Вопрос 18
Укажите номер рисунка туннельного диода.
Вопрос 19
На В. А.Х. тиристора показаны точки «а» и «б». Укажите в какой из точек
=0.
Вопрос 20
Какая схема УНЧ называется повторителем тока?
Вопрос 21
Для схемы ТМС указать номера диодов, работающих в точке
на рис.
.
Вопрос 22
Постоянное напряжение на нагрузке 50 В, а амплитуда переменного напряжения там же 2 В. Для схемы трехфазной мостовой укажите коэффициент сглаживания-S.
Вопрос 23
Коэффициент усиления по напряжению отдельных каскадов двухкаскадного усилителя равен
=30 ДБ,
=20 ДБ. Каков общий коэффициент усиления в децибелах.
Вопрос 24
На вход дешифратора ДС поступил сигнал от счетчика (триггера) СТ2 в двоичной форме "0101". Укажите какую цифру высветит семисегментный индикатор в десятичной форме.
Вопрос 25
Указать на В. А.Х. диода точку соответствующую электрическому пробою диода.
Вопрос 26
Различают три режима (классов) усиления усилительных каскадов: A, B, C. Укажите режим с минимальными нелинейными искажениями усиливаемого сигнала.
Вопрос 27
Укажите можно ли применять электронные генераторы гармонических колебаний для нагрева металлов.
Вопрос 28
Укажите норму(предел) нестабильного напряжения выше которого, включение электронной аппаратуры без стабилизаторов напряжения запрещается.
Вопрос 29
Для схемы логических элементов определить сигналы на выходах при известных сигналах на входах:
Примечание: Таблица состояний «ЛЭ» прилагается:
Вопрос 30
Указать параметры вентилей (
) для питания двигателя постоянного тока мощностью 4,5 кВт, 220 В, и КПД 84% для схемы ТМС.
Вопрос 31
Ток базы транзистора 3 мА. Ток эмиттера 200 мА. Указать ток коллектора УНЧ в схеме с общим эмиттером.
Вопрос 32
На диоде в точках а и б обозначены потенциалы
и
. Укажите номер условия при котором ток
=0.
Вопрос 33
Какова роль эмиттерного резистора
в УНЧ по схеме с общим эмиттером. Укажите правильный ответ.
Вопрос 34

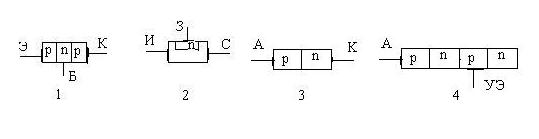

Укажите номер структурной схемы, которая соответствует тиристору.
Вопрос 35
Укажите правильный ответ о назначении сглаживающего фильтра в выпрямителях.
