Инструкция
ПО РАСЧЕТУ, ИЗГОТОВЛЕНИЮ И МОНТАЖУ
СИСТЕМЫ L.
г. Санкт - Петербург
2013 г.
Оглавление
1. Общий вид и наименование составляющих системы....................................................................3
2. Схема сборки и монтажа полки-светильник……...……………………………….……………4
3. Расчет деталей, допуски при производстве полки-светильник....................................................4
4. Схема сборки и монтажа навесной полки………...……………………………….……………5
Общий вид и наименование составляющих системы.
артикул | сечение | наименование изделия |
Полка-светильник | ||
L 1-02 |
| профиль основание 55*19 мм., матовый анодированный, L = 6 м/п |
L 1-05 |
| Угловой соединитель + винты распорные (4 шт) |
| Уплотнитель под стекло 4 мм. | |
| Выключатель | |
| Люминесцентный светильник |
артикул | сечение | наименование изделия |
Навесная полка | ||
L10 - 01 |
| профиль основание 68*40мм., матовый анодированный |
L 10-02 |
| Комплект заглушек (L+R) для L 10-01 |

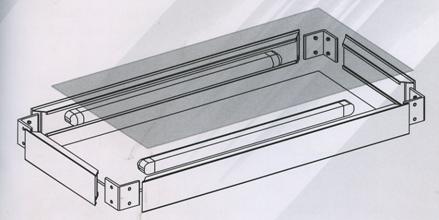

Схема сборки и монтажа полки-светильник.
Расчет деталей, допуски при производстве системы.
артикул профиля | вид профиля | наименование | минус под наполнение | сверление отверстий под кнопку | отв. под навес |
L 1-02 |
| профиль основание 55*19 мм., матовый анодированный | верх 4 мм. | min 30х30 | Ø 6мм. |
низ 5мм. |
Внимание: минимальный размер стороны 200 мм.

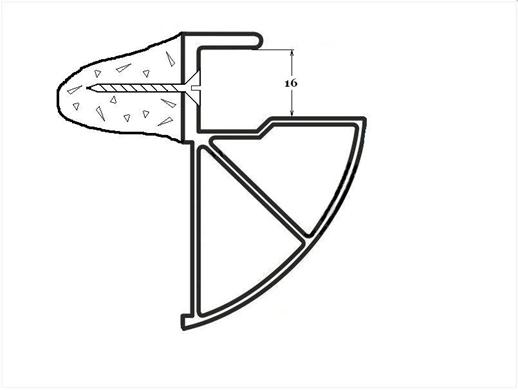

Схема сборки и монтажа навесной полки.
