Специальная программа
Проверка панели ШДЭ-2801(02)
Руководство по эксплуатации
.015.02 РЭ
г. Чебоксары
Назначение
Дать возможность пользователю быстро и удобно провести проверку основных характеристик панели типа ШДЭ 2, получив при этом стандартный протокол проверки. Программа позволяет проверять любое исполнение панели: с номинальным током 1 или 5А, 50 или 60 Гц, с резервным комплектом или без него. Программа выполняет весь объём регламентных проверок при профконтроле и проверку измерительных органов при пуско-наладочных работах.
Программа обеспечивает также:
- удобство и наглядность проверки;
- графическое представление характеристик
- автоматическую распечатку и объективность протокола;
- подсказки (включая схемы подключения аппаратуры при различных видах проверки) и режим Помощь;
- возможность проводить ранее недоступные проверки (например, по I2 пускового органа БК, проверка контроля II-й ступенью ДЗр ложного действия I-й ступени при качаниях по DZ/Dt);
- возможность анализировать детали характеристик.
Внимание!
Перед началом работы с программой на выведенной для проверки панели отключите на клеммнике панели цепи действия на УРОВ и другие защитные устройства!
Запуск программы

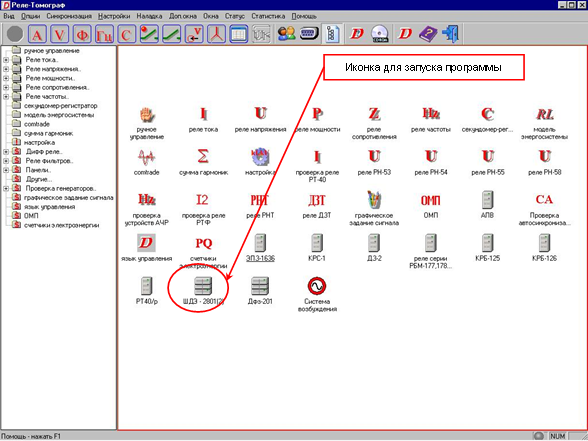

Для запуска программы необходимо выбрать нужную иконку в Главном меню программ РЕТОМ-51 и щелкнуть «мышью».
После запуска появляется главное окно программы. В правой части окна расположены список пунктов Параметры панели и типы проверок. При выборе нужного пункта в основной части программы появляется нужное окно.
Проверка начинается с задания Параметров шкафа.

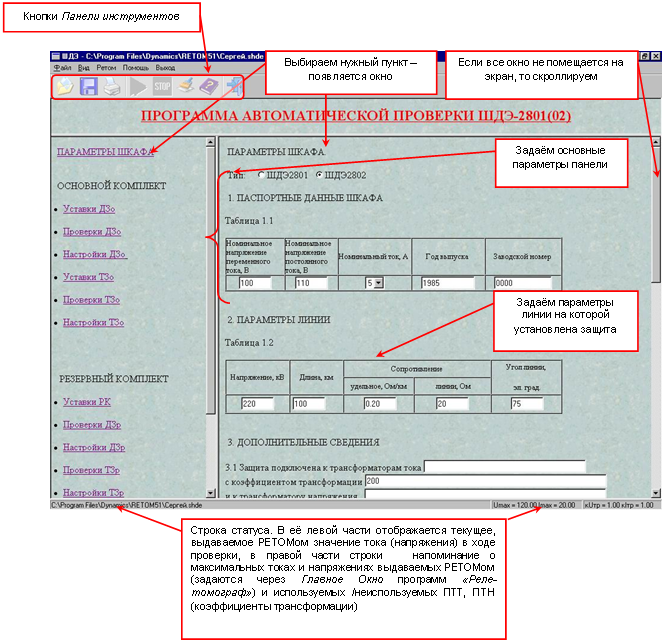

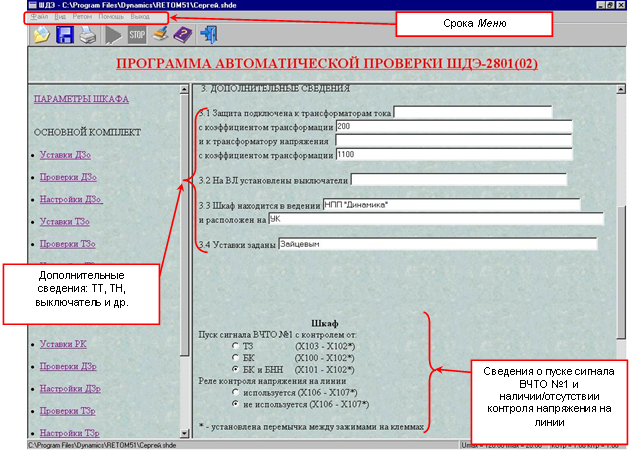

1. Главное окно программы. Параметры панели
Внешний вид:

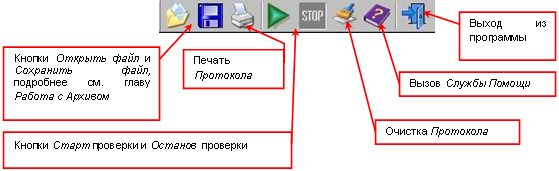

Назначение кнопок Панели Инструментов
Параметры шкафа (продолжение):

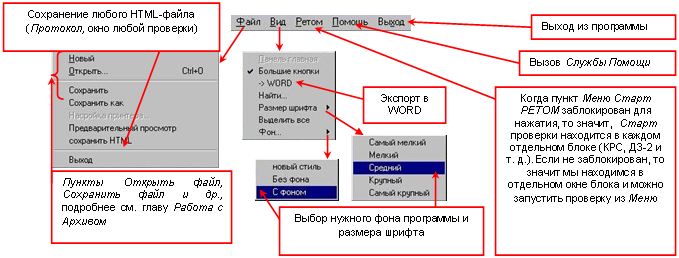

Строка Меню
Общие сведения о работе программы
Программа имеет дружественный интерфейс (под Windows, построен на базе HTML-файлов): имеется возможность перемещать окна, минимизировать, восстанавливать их размер. Объекты управления (кнопки, меню) аналогичны объектам Windows, что облегчает настройку программы и выполнение испытаний.
В части документации программа имеет открытую архитектуру, т. е. возможно изменение (редактирование) HTML-файла шаблона Протокола (кроме редактируемых полей) и файла Помощи, вместе с приведенными в нём схемами подключения РЕТОМ-51 к панели.
При каждой проверке нужного комплекта (ДЗо, ТЗо и др.), если есть необходимость, выдаются указания (напоминания) о требуемых действиях со стороны проверяющего (например, подключение выходного реле РЕТОМ-51 для имитации ускорения при включении выключателя при проверке, допустим, времени ввода АУ II-й ступени ДЗо).
Внимание!
Перед началом работы с панелью необходимо произвести очистку Протокола (см. главу Назначение кнопок Панели Инструментов).
После этого необходимо ввести все Уставки – тех блоков, которые собираетесь проверять!
После ввода Уставок, чтобы в дальнейшем не потерять данные, необходимо их сохранить, для чего нажать пункт Меню – «Сохранить как..». По нажатию будет предложен файл архива, имя которого можно редактировать, изменять путь к файлу Архива (подробнее см. главу «Работа с Архивом»). Туда будут заноситься данные всех проверок, для надежности, в программу встроен режим Автосохранения. Параллельно с файлом архива создается временный файл <Имя_модуля>.autosafe , он будет находится в текущем каталоге. В случае сбоя программы, данные автоматически будут считаны из этого файла.
Если в процессе проверки комплекта необходима перекоммутация, то перед проверкой будет выдано нужное сообщение!
Все проверки осуществляются поблочно, т. е. в Главном окне выбираем нужный блок (допустим, «Проверка Дзо I-ой ступени»), перед этим вводим уставки в разделе Уставки ДЗо, задаём условия проверки в Настройках Дзо, в Проверках ДЗо выбираем необходимые проверки и начинаем нужную проверку. После окончания проверки каждого блока сохраняем результаты проверки.
2. Проверка дистанционной защиты основного комплекта
Задание уставок

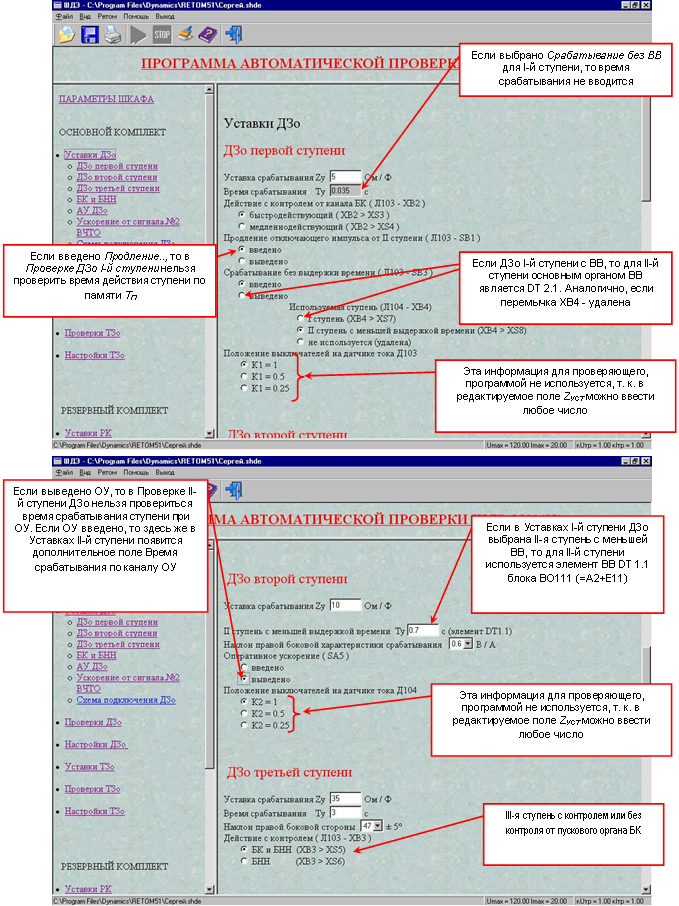

Окна задания уставок ДЗо (для I, II, III-й ступени):
Продолжение окна задания уставок ДЗо:

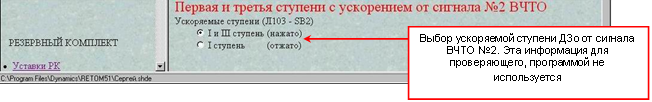

Окончание окна задания уставок ДЗо (фрагмент):
Все уставки, положения переключателей SB и ХВ находящиеся в окне Уставки ДЗо, необходимо обязательно ввести, кроме тех которые специально оговорены и используются только для информации проверяющего. Это упростит проверку, многие условия проверки будут установлены автоматически (при нажатии кнопки По умолчанию).
Проверка ДЗо
 |

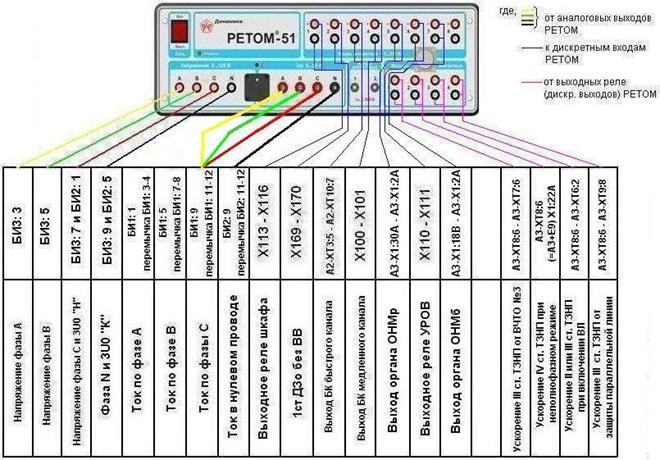

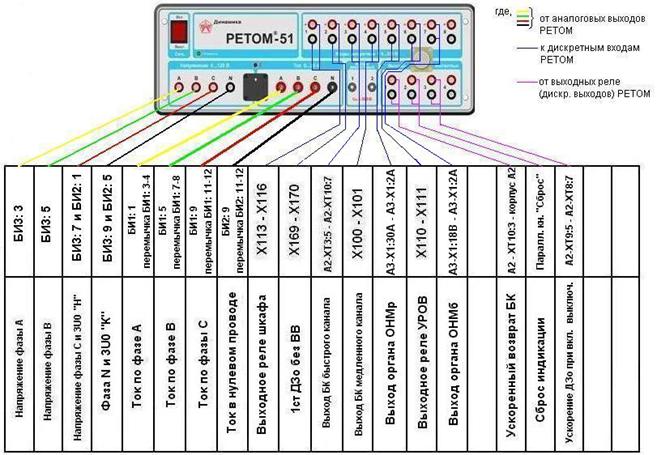

Схема подключения РЕТОМ при проверке ДЗо:
Не забудьте установить указанные на схеме перемычки в токовых цепях испытательных блоков панели БИ1 и БИ2 для одновременной проверки комплекта ДЗо и ТЗНПо.
Следует отметить, что каналы напряжения UC, UN РЕТОМ используются для проверки ТЗНП, они заводятся на вход 3U0 – «Н» и «К» защиты, т. е. параллельно входам напряжения Uc и UN защиты.
Перед проверкой ДЗо, ТЗНП, УРОВ рекомендуется произвести подключение дискретных входов РЕТОМ согласно этой схеме, т. к. при нажатии кнопки По умолчанию в проверках этих защит, будут автоматически заданы нужные дискретные входы. Т. е. раз подключив дискретные входы, проверяющий их больше не переключает.
Поскольку выходных реле (дискретных выходов) РЕТОМ всего 4, при проверке ДЗо используется 3 реле РЕТОМ, а при проверке ТЗНП основного комплекта 5 выходных реле, т. е выходных реле не хватает для того, чтобы проверка панели была проведена без переключений. Поэтому для проверки ТЗНП приходится проводить переключение выходных реле РЕТОМ (см. схему подключения при проверке ТЗо).
Перед нажатием кнопки Старт проверки, необходимо убедиться в правильных условиях проверки. С условиями проверки можно ознакомиться в окне Настройки ДЗо, которое состоит из следующих разделов:
Настройки ДЗо
- Условия проверки ступеней ДЗо
- Допустимые отклонения ступеней ДЗо
- Настройка БК
- Настройка времен ДЗо
Окно настроек показано ниже окна проверок.

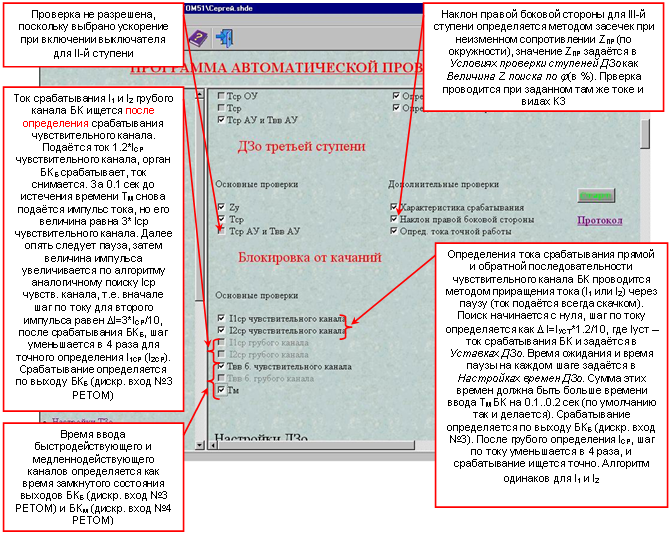

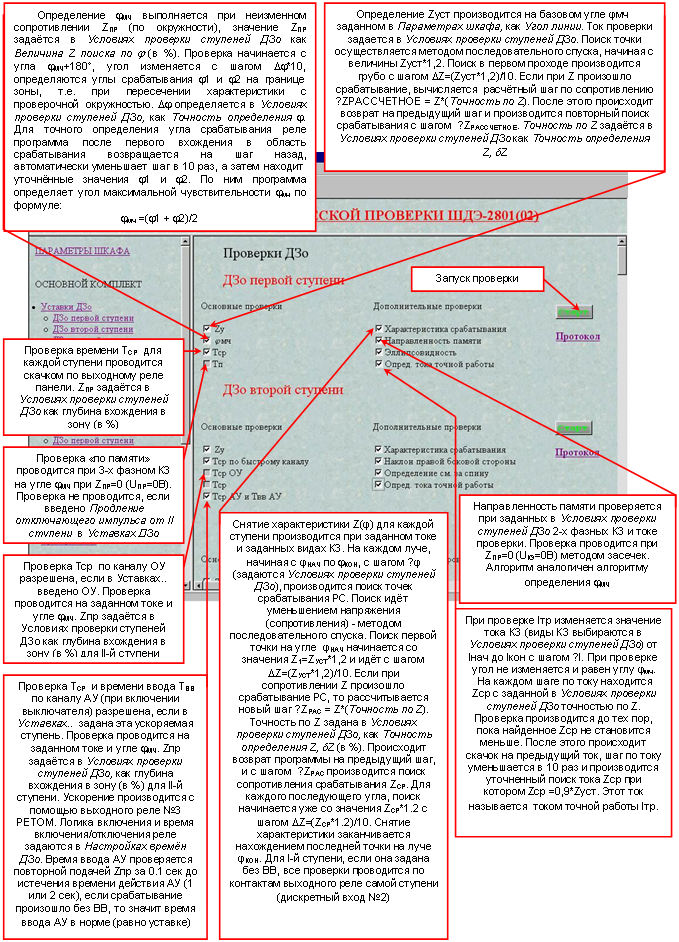

Окно проверок ДЗо с описанием алгоритмов проверки:
Определение экцентриситета для I-й ступени ДЗо.
На угле φМЧ, заданном в Параметрах шкафа, производится поиск точки ZСРАБАТЫВАНИЯ “сверху“ и “снизу”. После этого берется линия, перпендикулярная углу φМЧ и проходящая через точку (ZСРАБАТЫВАНИЯ “сверху“ - ZСРАБАТЫВАНИЯ “снизу“)/2. На этой линии производится поиск точек ZСРАБАТЫВАНИЯ “справа” - ZСПРАВА и “слева” - ZСЛЕВА. Определяется экцентриситет – отношение осей (ZСРАБАТЫВАНИЯ “справа” - ZСРАБАТЫВАНИЯ “слева”)/(ZСРАБАТЫВАНИЯ “сверху“ - ZСРАБАТЫВАНИЯ “снизу“).
Определения наклона правой боковой стороны для II-й ступени ДЗо.
На заданных в Условиях проверки ступеней ДЗо видах КЗ и при заданном токе проверки находится ZУСТ на угле φМЧ. На угле проверки φПР=0° (на правой боковой стороне характеристики II-й ступени) находится срабатывание ZСР. Наклон рассчитывается по формуле:
2*ZСР(на φПР=0°)/ ZУСТ.
Определение смещения «за спину» для II-й ступени ДЗо.
Алгоритм аналогичен алгоритму Определение ZУСТ, только проводится на угле φМЧ+180°.
Окно проверок ДЗо (окончание):

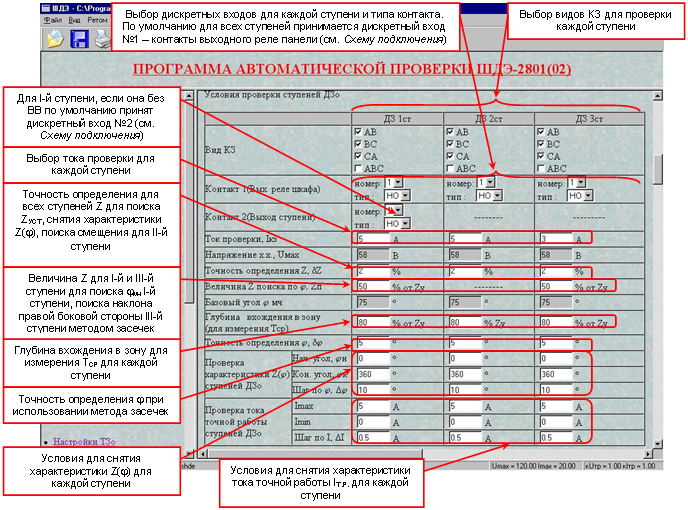

Внешний вид окна Настройки ДЗо, окно Условия проверки ступеней ДЗо:

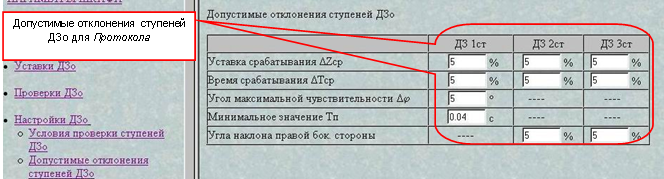

Окно Настройка ДЗо, таблица допустимых отклонений ДЗо (фрагмент):

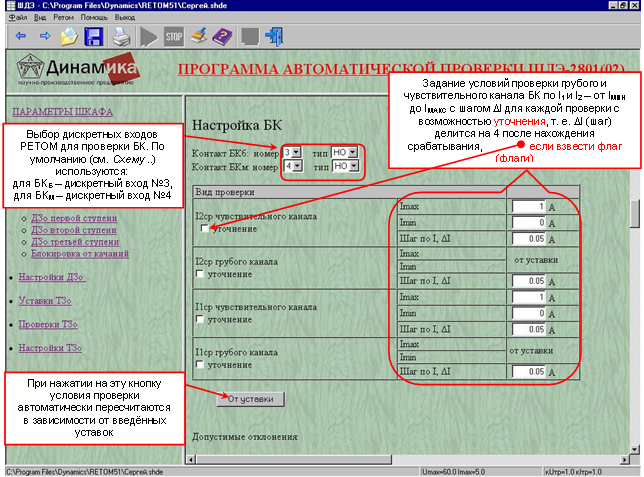

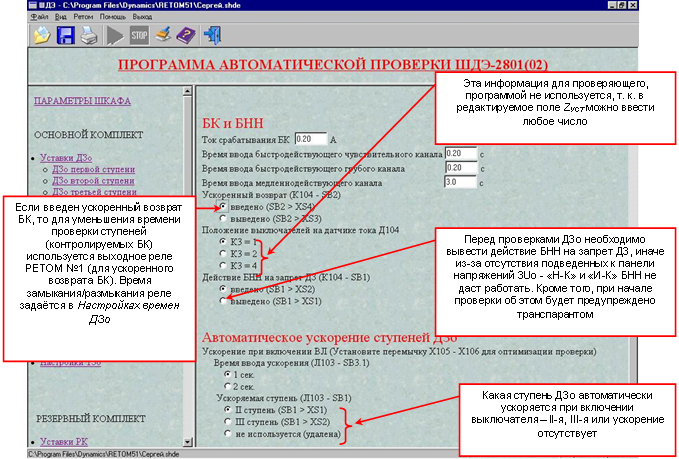

Внешний вид окна Настройки ДЗо, окно Настройки БК:
Необходимо отметить, что автоматическая проверка органа БК (чувствительного, грубого канала токами прямой и обратной последовательности) занимает значительное время. Это связано с тем, что между увеличением на один шаг DI тока прямой (обратной) последовательности существует пауза, время которой определяется как уставочное время ТМ+0,1 сек, а это время 3, 6, 9 или 12 секунд. Поэтому проверка достаточно длительная. Кроме того, если установлен флаг Уточнение, то время проверки увеличивается ещё в 7..10 раз для каждого канала (по прямой и обратной последовательности). Всё это необходимо учитывать перед началом проверки БК, задавая настройки.

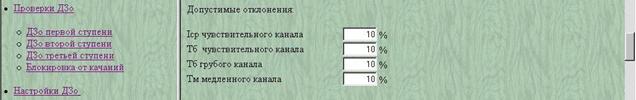

Ниже таблицы Настройки БК, расположена таблица допустимых отклонений органа БК:

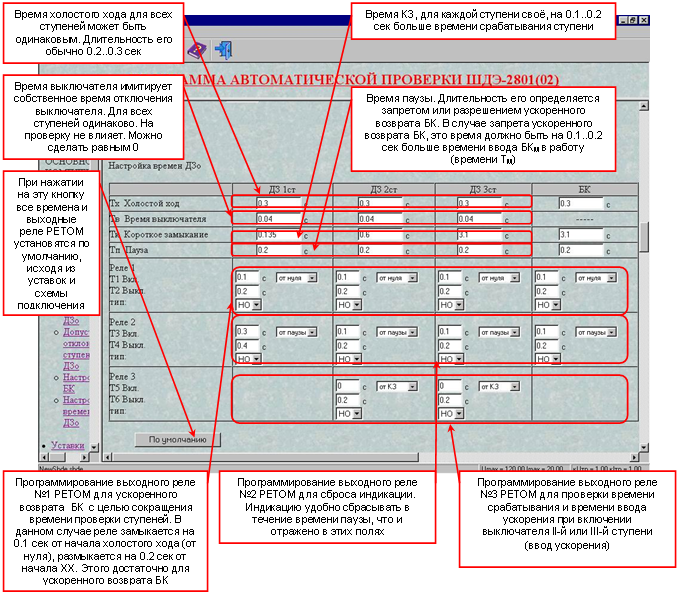

Окно Настройка ДЗо, окно Настройка времен ДЗо:
3. Проверка токовой защиты основного комплекта
Задание уставок

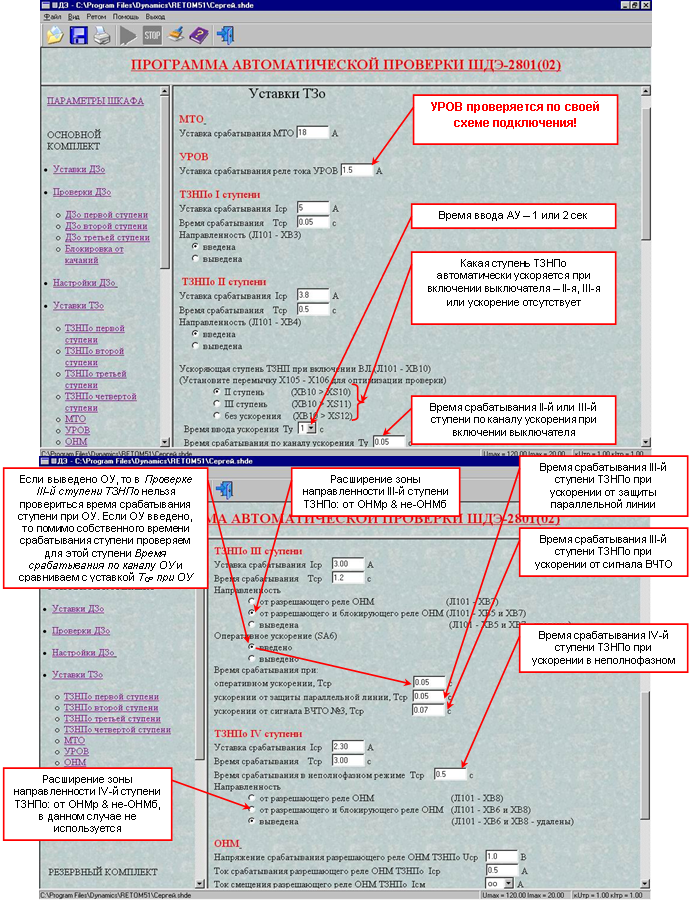

Окно задания уставок Тзо:

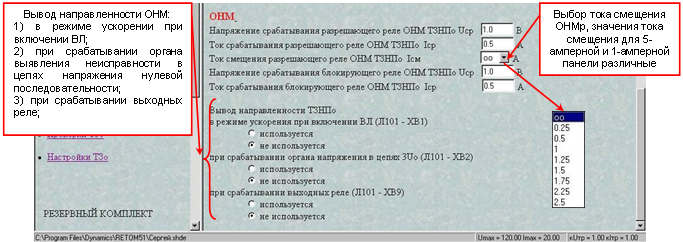

Окно задания уставок ТЗо (продолжение, фрагмент окна задания уставок ОНМ):
Проверка ТЗо
Схема подключения РЕТОМ при проверке ТЗо (ТЗНПо и междуфазной токовой отсечки), в случае, если уставки МТО и ступени (ступеней) ТЗНПо меньше 20А:
Если уставки МТО и быстродействующих ступеней (ступени) ТЗНПо не превышают 20А (как правило, для 1-амперного исполнения защиты и 5-амперного исполнения защиты, установленной на длинной линии), то подключение цепей тока, цепей напряжения и дискретных входов РЕТОМ к панели при проверке ТЗо (ТЗНПо и МТО) такое же, как и при проверке ДЗо (см. выше). Выходные реле №1, 2, 3, 4 РЕТОМ подключаются к цепям ускорения ТЗНПо. При проверках времён срабатывания при этих режимах ускорений будет предложен транспарант с сообщением о нужном переключении. Но, как правило, на 5-амперных панелях уставки МТО и быстродействующих ступеней (ступени) ТЗНПо превышают 20А (максимальный ток, выдаваемый РЕТОМ-51). В этом случае схема подключения токовых цепей панели меняется и используется режим однофазного источника тока РЕТОМ-51, позволяющий выдавать ток до 60А (см. ниже).
Схема подключения РЕТОМ при проверке ТЗо (ТЗНПо и междуфазной токовой отсечки), в случае, если уставки МТО и ступени (ступеней) ТЗНПо больше 20А и проверяется МТО фазы А (выбирается в разделе Настройки ТЗо в Условиях проверки ТЗо столбец МТО фаза А):
Схема подключения РЕТОМ при проверке ТЗо (ТЗНПо и междуфазной токовой отсечки), в случае, если уставки МТО и ступени (ступеней) ТЗНПо больше 20А и проверяется МТО фазы С (выбирается в разделе Настройки ТЗо в Условиях проверки ТЗо столбец МТО фаза С):

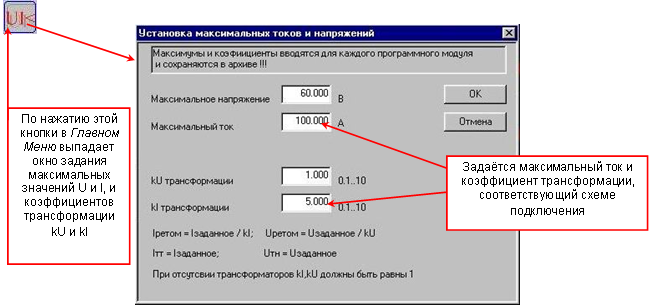

В случае, если уставка МТО (и первой ступени ТЗНПо) превышает 60А, то необходимо воспользоваться ПТТ (например, Рет-10). Удобнее всего если имеется 3 трансформатора. Схема подключения аналогична схеме подключения ТЗо при уставках меньше 20А (трёхфазное подключение РЕТОМ-51). Первичные обмотки подключаются к РЕТОМ, вторичные (повышающие ток) к панели. В Главном Меню по кнопке Максимальные напряжения и токи задаётся максимальный ток, выдаваемый РЕТОМ через трансформатор и Ктр (для Рет-10 лучше использовать Ктр = 5).
Проверка ступеней ТЗНПо и МТО

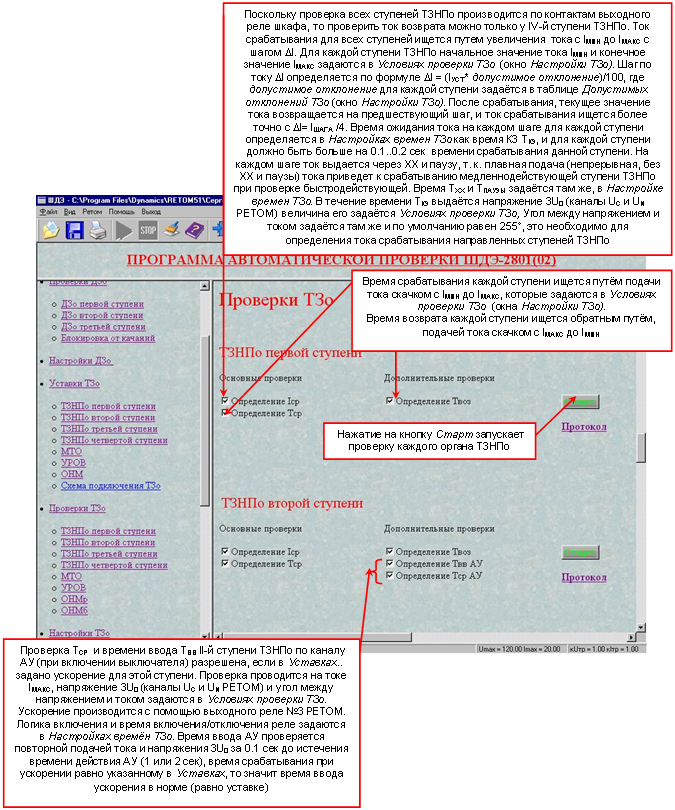

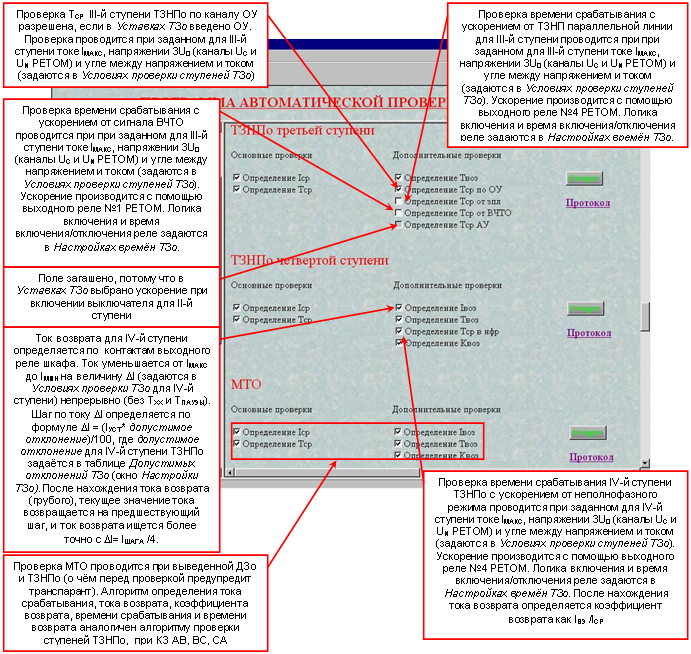

Окно проверок ТЗо (ТЗНПо и МТО) с описание алгоритмов проверок:
Окно проверок ТЗо (продолжение):
Проверка ОНМ
Для измерения параметров ОНМ необходимо подключится к потенциальным (транзисторным) выходам органа ОНМр и ОНМб (в соответствии со схемой подключается дискретный вход №5 и №7 РЕТОМ, см. выше схему подключения РЕТОМ при проверке ТЗо). Выходы разрешающего и блокирующего органов ОНМ необходимо подключать соблюдая правильную полярность, т. е. клемма Х1:2А кассеты А3 должна быть подключена к «чёрной» клемме дискретного входа. Иначе срабатывание органа не будет правильно прочитано РЕТОМ. При срабатывании на выходе ОНМр (ОНМб) сигнал – логический 0, поэтому для дискретного входа РЕТОМ это идентично замыканию контактов реле. Ток, протекающий через выходной транзистор ОНМр (ОНМб) от дискретного входа РЕТОМ, не более 7мА.
Окно проверок ТЗо (продолжение, фрагмент, проверка ОНМ):
Проверка органа тока УРОВ
Внимание!
Проверка реле тока УРОВ, в отличие от других проверок панели, допускается только при выведении из работы защищаемой линии, т. к. для проверки требуется подключение к токовым цепям линии ДО испытательных блоков в токовых цепях панели! Кроме того, необходимо вывести действие контактов выходного реле УРОВ на отключение смежных присоединений!

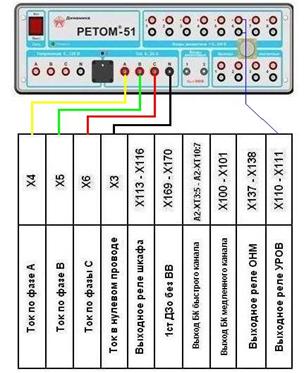

Схема подключения для проверки органа тока УРОВ:

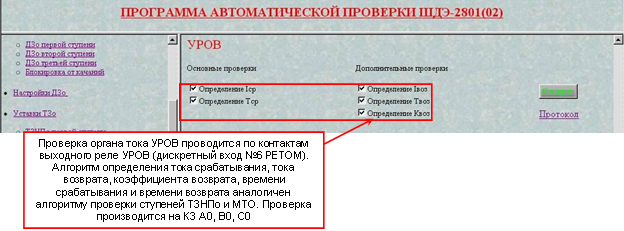

Окно проверок ТЗо (продолжение, фрагмент, проверка органа тока УРОВ):
Настройки ТЗо

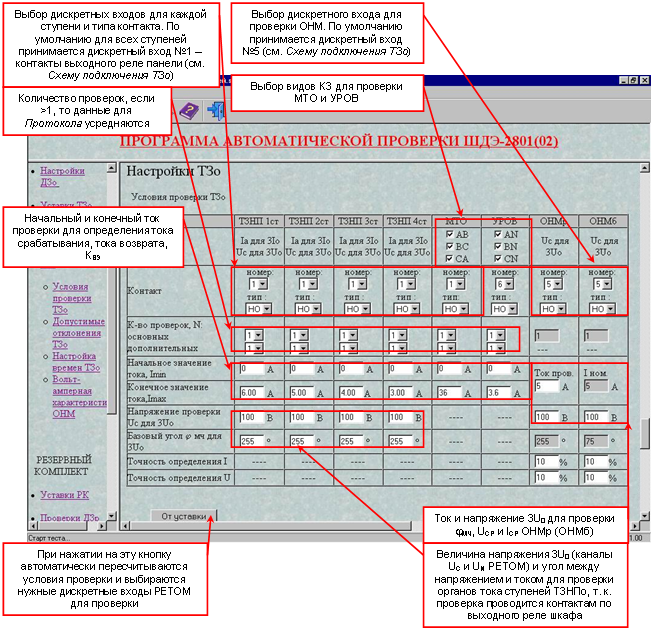

Внешний вид, окно Условия проверки ТЗо:

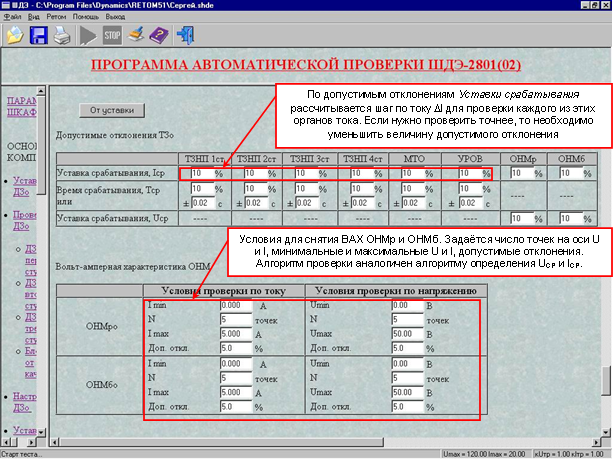

Таблица Допустимые отклонения и условия для снятия ВАХ – Вольт-амперная характеристика ОНМ:

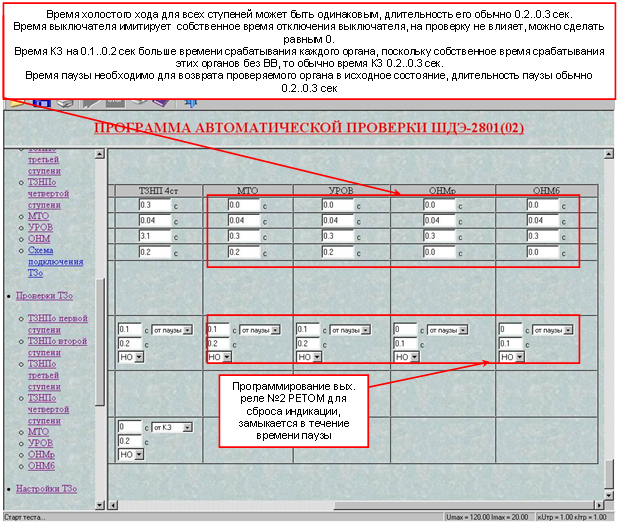

Окно настройки времен для проверки ТЗо (ступени ТЗНПо):
Окно настройки времен для проверки ТЗо (продолжение, правая часть, проверка МТО, УРОВ и ОНМ):
4. Проверка резервного комплекта (защита ШДЭ-2802)
Задание уставок ДЗр и ТЗНПр

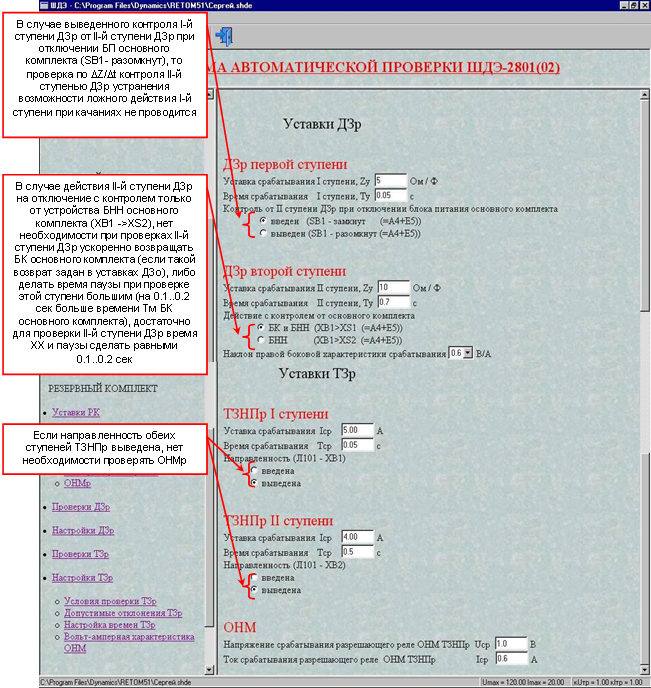

Окно задания уставок ДЗр и ТЗНПр имеет вид:
Проверка резервного комплекта (ДЗр и ТЗНПр)
При проверке ОНМр резервного комплекта необходимо учитывать, что собственного реле у органа нет, и если проверка необходима, можно подключится к потенциальному (транзисторному) выходу ОНМр, как рекомендуется в схеме подключения для дискретного входа №7 РЕТОМ, отключив его от потенциального выхода ОНМб основного комплекта, если до этого проводилась проверка ТЗНП основного комплекта. Самое главное при таком подключении – соблюдение полярности, т. е. «ноль» дискретного входа должен быть подключен к «общей» клемме Х1: 2А (М104, =А4+Е8), а «+» дискретного входа – к выходу ОНМр Х1: 2А (М104, +А4+Е8). При срабатывании на выходе ОНМр сигнал – логический 0, поэтому для дискретного входа РЕТОМ это идентично замыканию контактов реле. Ток, протекающий через выходной транзистор ОНМр от дискретного входа РЕТОМ, не более 7мА.
Остальные проверки проводятся по контактам выходного реле резервного комплекта.
Схема подключения при проверке резервного комплекта
Не забудьте установить указанные на схеме перемычки в токовых цепях испытательных блоков панели БИ1 и БИ2 для одновременной проверки комплекта ДЗр и ТЗНПр.
Каналы напряжения UC, UN РЕТОМ используются для проверки ТЗНПр, они заводятся на вход 3U0 – «Н» и «К» защиты, т. е. параллельно входам напряжения Uc и UN защиты.
Перед проверкой ДЗр и ТЗНПр рекомендуется произвести подключение дискретных входов и выходных реле РЕТОМ согласно этой схеме, т. к. при нажатии кнопки По умолчанию в проверках этих защит, будут автоматически заданы нужные дискретные входы. Т. е. раз подключив дискретные входы и выходные реле, проверяющий их больше не переключает.

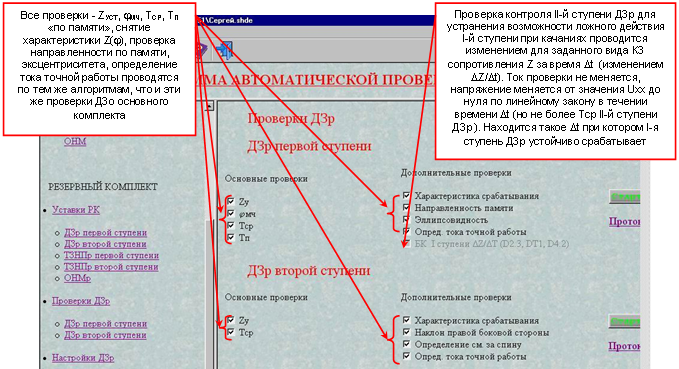

Окно проверок ДЗр:

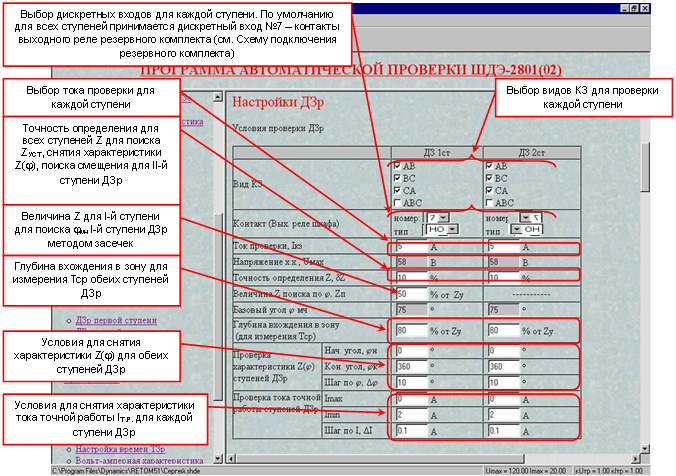

Окно Настройки ДЗр, Условия проверки ДЗр:

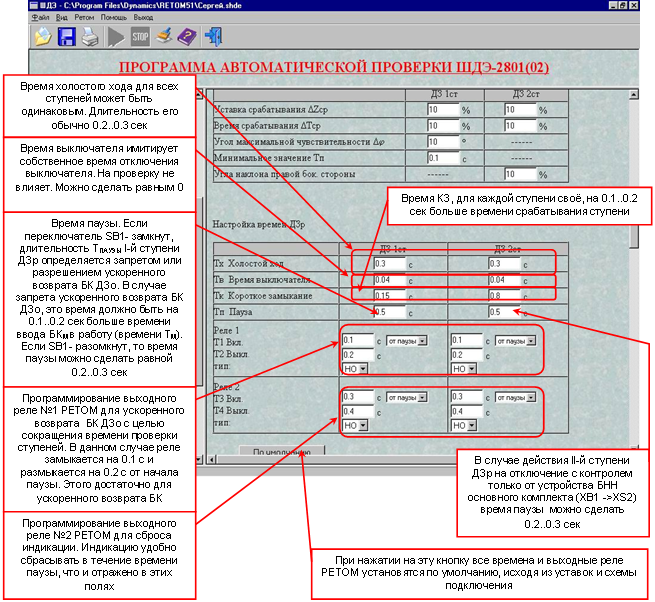

Окно Настройки ДЗр, Допустимые отклонения и Настройка времен ДЗр:

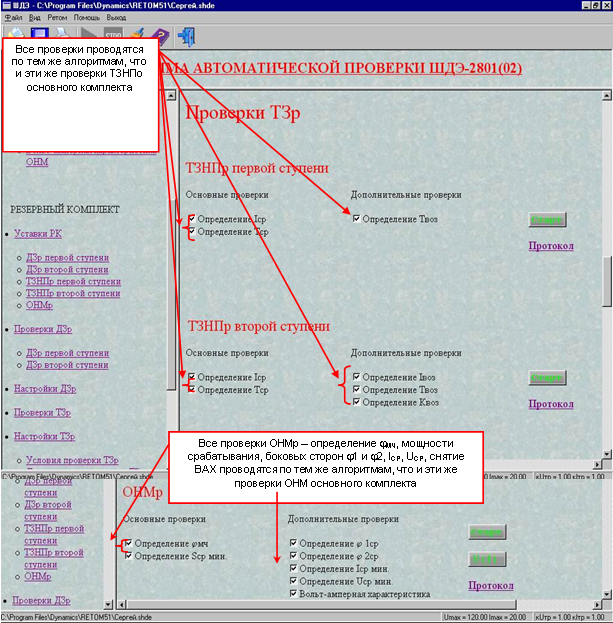

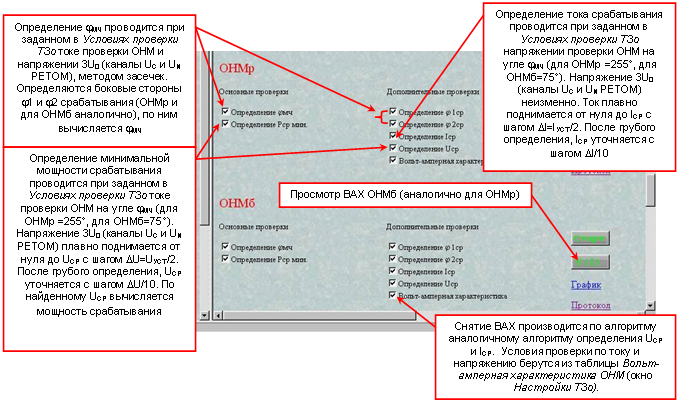

Окно проверок ТЗНПр и ОНМр (фрагмент):
 |

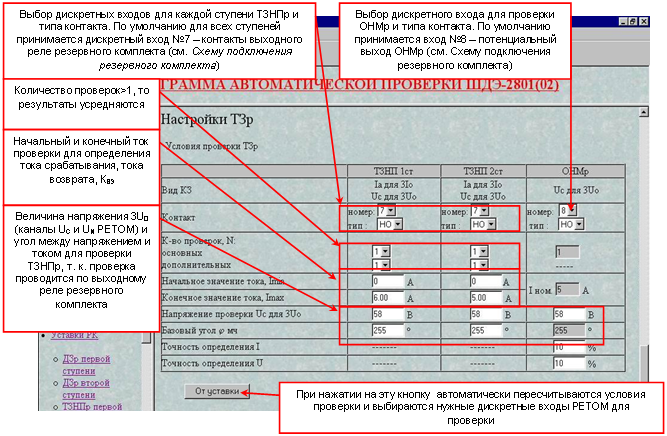

Окно Настройки ТЗр, Условия проверки ТЗр (ТЗНПр и ОНМр):

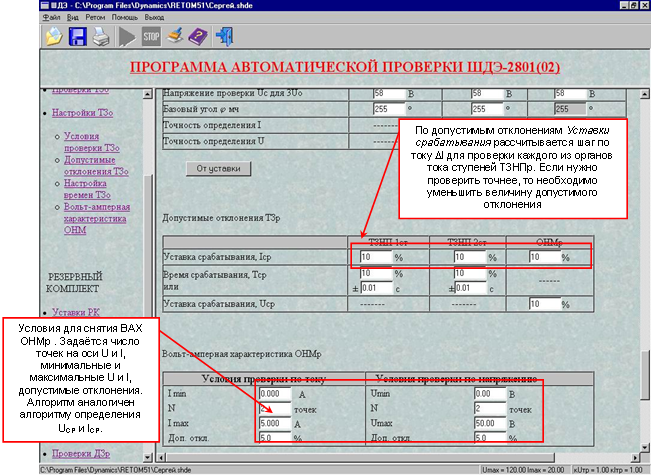

Окно Настройки ТЗр, Допустимые отклонения ТЗр и Вольт-амперная характеристика ОНМр:

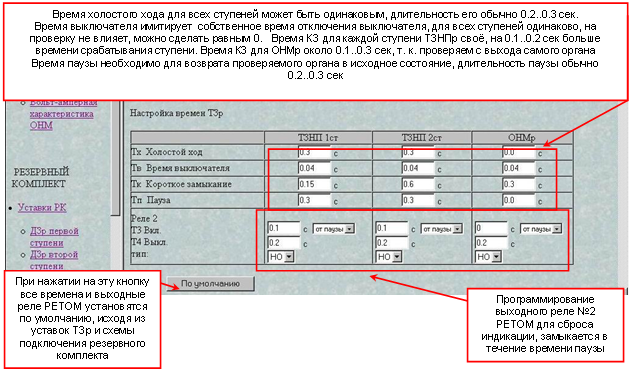

Окно Настройки ТЗр, Настройка времен ТЗр (фрагмент):
5. Протокол проверки

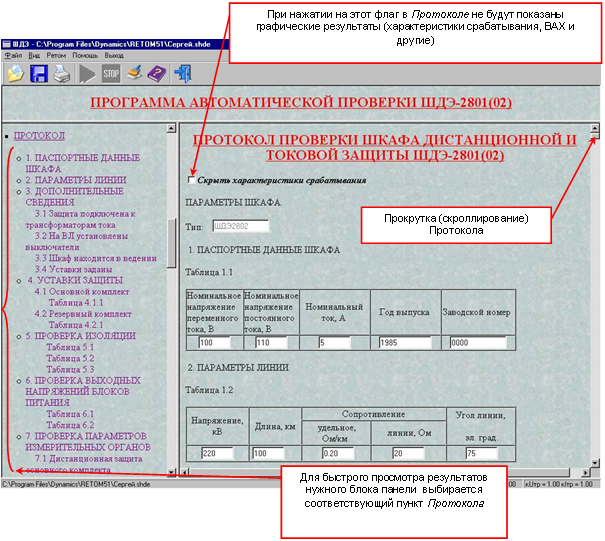

Объективным результатом проверки является Протокол, который вызывается на экран нажатием на соответствующий пункт. Внешний вид протокола показан ниже. Результаты проведенных проверок занесутся в соответствующие поля блоков, их можно вывести на печать.
