Модель: Аquapedis II

Модель : АQUAPEDIS II

Код ТН ВЭД СНГ: 9



Руководство ПО МОНТАЖУ

УПАКОВОЧНЫЙ ЛИСТ

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

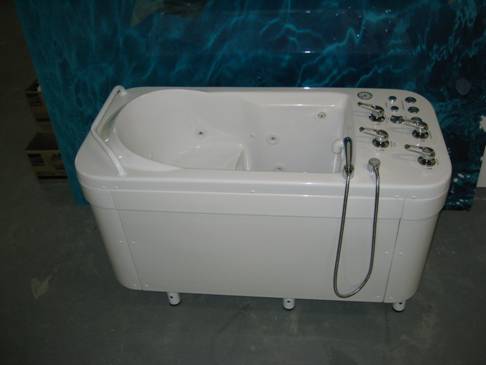

Наименование изделия : Водолечебная гидромассажная ванна для нижних конечностей

Модель : АQUAPEDIS / 2 /

/ гидромассаж , пузырьковый массаж, массаж гемороида /

1/1 Назначение и область применения

Водолечебная гидромассажная ванна AQUAPEDIS предназначена для массажа нижних конечностей и массажа гемороида в сидящем положении пациента. Массаж происходит под действиеми струи воды направленной на требуемые места нижних конечностей. Выхревое действие воды благопрятно влияет при процедурах лечения послетравматических состояний, воспалений, при помехах нервного аппарата и при cостояниях истощения нервномышечного аппарата конечностей. Ванну можно использовать тоже для регенерации организма после чрезмерной физической нагрузки. Изделие сконструировано для мокрой среды и для подключения к подводке трубопроводной воды. Своими габаритами и формой, ванна предназначена для применения в виде лечебной ванны на курортах и в санаториях.

1/2 Описание изделия

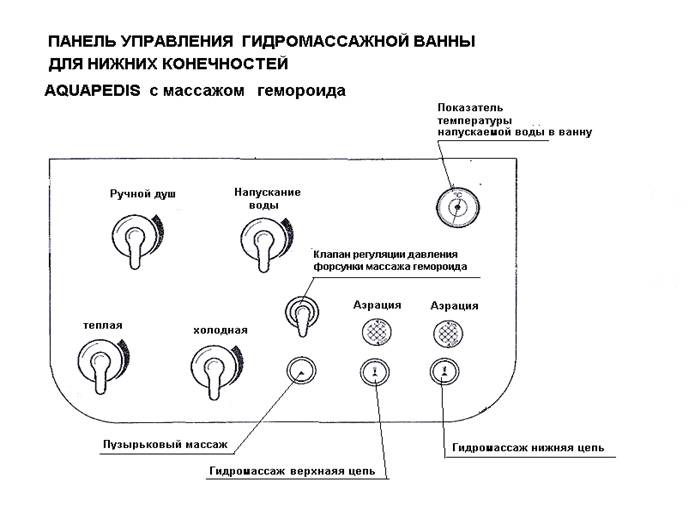

Изделие образовано анатомически формированой ванной из акрилата, которая из боковых и торцевых сторон облицована защитными панельми. Впуск воды в ванну расположен над уровнем перелива предназначеного для отвода воды. Панель управления содержит элементы для впуска горячей и холодной воды, включания гыдромассажа верхней и нижней цепочки и пузырькового массажа (в случае оснащения ванны пузырьковым массажом) и клапан ручного душа для гигиенической очистки ванны.

2/ Технические данные

2/1 Номинальное напряжение 230 В / 13,6 А

2/2 Номинальная частота 50 Гц

2/3 Номинальная потребляемая мощность 3 кВатт

2/4 Подводка горячей и теплой воды 3/4"

2/5 Максимальный объем воды в ванне 170 л

2/6 Полезный объем ванны 120 л

2/7 Время наполнения ванны при макс. откритии

впускных клапанов и давлении 300кПа не более 3мин

2/8 Время опораживания максим. объема ванны 2,5 мин

2/9 Класс защиты оборудования I

2/10 Степень защиты IP 44

2/12 Вес приблизительно 100 кг

2/13 Габариты изделия (д х ш х в) 1500 х 700 х 980 мм

2/14 Максимально допустимый уровень шума (замерено в соотв. с СТН 0116дБ

3/ Основное оснащение

а) Гидромассажная ванна АQUAPEDIS

б) 2-х ступенчатая подставка для входа и выхода из ванны

в) Монтажная коробка для предохранителей, токовый предохранимА, и предохраниА

г/ Средство для очистки и дезинфекции - WC TIP упаковка 5л

д/ Пластмассовый сосуд 0,5 л с распылителем

4/ Сборка и монтаж

Ширина входного отверствия помещения, предназначенного для установки изделия, должна составлят не менее 900 мм. До монтажа изделия следует обеспечить строительно монтажные работы для подвода воды и эл. напряжения в соответствии с чертежем Но.2, содержащимся в приложении. Рекомендуем вокруг ванны оставить свободное место не менее 80 см для удобного монтажа, технического обслуживания и гигиенического ухода за ванной.

Проводка должна соответствовать:

СТНвнутренный водопровод)

СТНвнутренная канализация)

СТНэлектропроводка в помещениях медицинского назначения)

После распаковки изделия из транспортного ящика при монтаже следует соблюдать следующий порядок:

Ванну ни в коем случае не поднимать за боковые панели!!!!!!!

Ванну поднимать за болты которые надо вложить в отверствия в ножках ванны и которые после окончания монтажа надо убрать. Для транспортировки распакованной ванны гидравлической тележкой, ванну поднимать только в середине где находятся деревянные призми, которые после монтажа убираются. Из ванны демонтировать заднюю панель со стороны пульта управления таким образом, что после устранения защитных пробок болтов надо отвинтить крепежные болты.

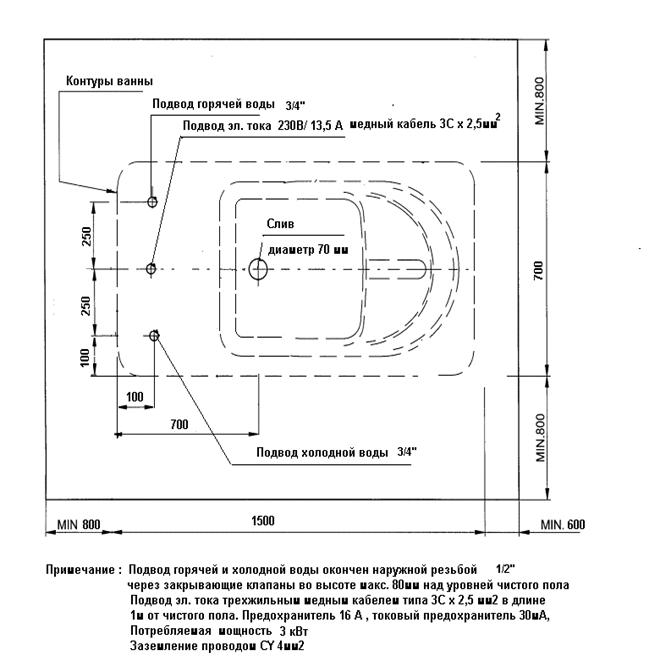

Ванну установить и подключить к подготовленному трубопроводу слива, трубопроводу горячей и холодной воды согласно монтажной схеме (рис. Но 3). В случае неравномерности пола с помощю регулирующих винтов на ножках, ванну установить в плоскости с помощью ватерпаса.

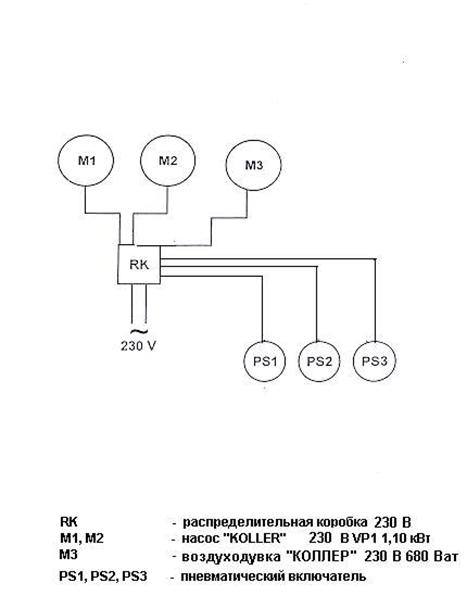

Ванну необходимо подключить к электросети в соответствии с СТН СТН СТН, СТН, через защитный выключатель тока (16А) и токовый предохранитель 30мА, монтаж которых надо сделать на стенку в монтажной коробке в близости ванны при строительной подготовке для монтажа. ПредохраниА и токовый предохранитель 30мА вкл. монтажной коробки поставляются вместе с ванной. Провод для подвода эл. тока следует проложить в броневой трубке. Использовать 3-ех жильный медный кабель 3С х 2,5 м2..

Длина свободного конца кабеля подводки эл. напряжения от пола до концевой втулки должна быть мин. 1,5 м. Кабель следует в конце уплотнить от проникновения воды. Все металлические предметы находящиеся в окружении ванны, следует токопроводно соединить с зажимом на корпусе ванны для взаимного эквипотенционального соединения с помощю медного кабеля с сечением 4мм2 желто - зеленого цвета. Запрещается соединить защитный провод электрического подводящего кабеля с корпусом ванны. Защитные панели закрепляются на установленную и подключенную ванну в обратном порядке. В случае загрязнения подводящей воды механическим грязом необходимо включить в цепь очищающий фильтр для теплей и холодной воды.

5/ Ввод изделия в эксплуатацию

После выполнения монтажа проверить прочность механических и токопроводных соединений.

6/ Обслуживание изделия

Загрузка:

·  после дезинфекции о оплакивания ванны ручным душом можем начать с напусканием ванны

·  откроим клапана напускания теплой и холодной воды и клапан напускания воды в

ванну отрегуируем клапаны теплой и холодной воды так чтобы термометр показывал требуемую температуру напускаемом воды / 37 – 38 градусов Цельсия/ . После наполнения ванны закроим только клапан напускания ванны и для дальнейших процедур у нас будет всегда отрегулированная теппература по первоначальной настройке.

·  напускание осуществляем повернутием рычага клапана напускания воды в направлении стрелки

·  когда уровень воды находится минимально 2 см над высоту наиболее высоко роспрастраненной микрофорсунки можем начать с гидротерапией

·  За температурой напускаемой воды следим на индикаторе температуры на управляющем панеле.

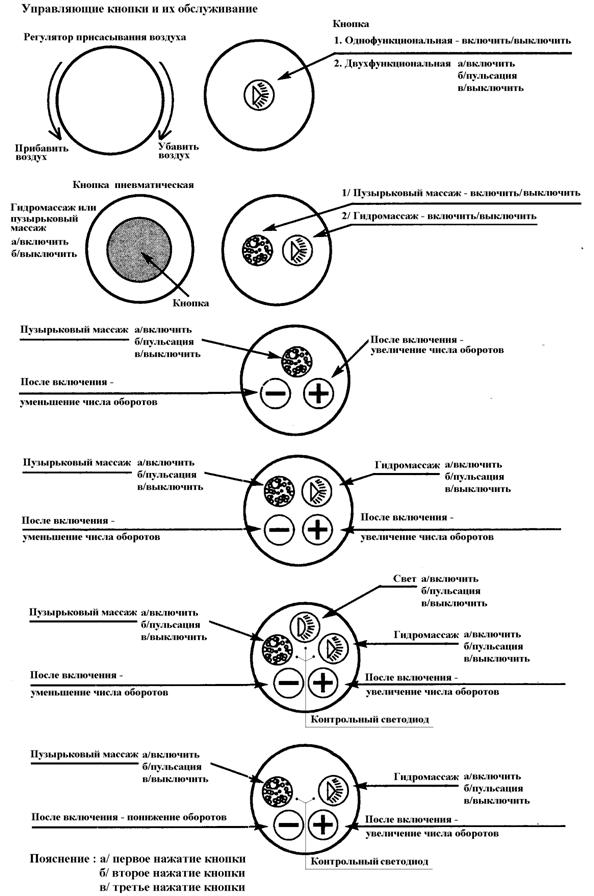

Гидромассаж:

·  Нажатием на кнопку с обозначением « Нижняя цеп» пускается насос для гидромассажа ног вкл. колен и гемороида. Давление гидромассажной форсунки

для гемороида отрегулируем клапаном на пульте управления по желанию пациента.

·  Нажатием на кнопку с обозначением «Верхняя цеп» пускается насос для гидромассажа бедер и поясницы

·  Поворачиванием кнопки «Аэрация « утончиваем действие струя воды из массажных форсунок подсасиванием воздуха и этим способом повышаем или понижаем интенсивность и действие гидромассажа.

Пузырьковый массаж

·  Нажатием на кнопку с обозначением «ПМ» спукается компрессор пузырькового массажа. Вторим нажатием на кнопки функции выключаются. Вода из ванны выпускается через клапан слива находящийся на наружной стороне ванны

7/ Уход за изделием - очистка

Для очистки ванны пользоваться обычными жидкими моющими средствами. Запрещается использовать растворы кислот, твердые порошки, которые могли бы повредить поверхность ванны. После того, как вана будет вымыта и ополоскана, ванна готова для последующего использования. Для очистки остатков в случае применения жесткой воды возможно ползоваться обыкновенным 8% уксусом. Дезинфекция системи проводится дезинфекционными растворами WC TIP, Витапур или Коллер или в крайном случае 8% уксусом один раз в10 дней Раствори Витапур, Коллер, WC TIP дозируются по данным производителя. В случае применения 8% раствора уксуса применяется количество 5 л данного раствора на обьем ванны. Ванна заполняется водой как при нормальной эксплуатации, в ванну налевается дезинфекционный раствор и включаются одновременно все функции ванны в течении 15 минут.

8/ Гарантии

Производитель предоставляет гарантию на изделие в смысле § 429-432 Торгового кодекса (Закон Но 513/1991 Сб) в течении одного года с даты пуска изделия в эксплуатацию, или в течении 15 месяцев с даты поставки.

Продавец на себя не берет гарантию за неисправности которые образовались в следствии неправильного хранения, монтажа обслуживания, неправильного ухода за изделием, или неправильным применением изделия. Монтаж и сервис выполняют работники сервисных организаций, обученные на заводе-изготовителе. Расходы связанные с направлением сервисного техника в случае не обнаружения никаких дефектов на которые распоространяется настоящая гарантия, берет на себя организация предьявывшая требование по ремонту. Условия гарантии не касаются дефектов вызванных загрязненной водой и осаждением накипи.

9/ Информация о ремонтном сервисе

Информацию о ближайшем пункте гарантийного и послегарантийного ремонта предоставляет торговая организация, которая продала изделие. Выполнять монтаж и ремонтировать поставленное Вам изделие имеют право только специалисти сервиса с действительным сертификатом, выданным изготовителем.

10/ Технический уход за изделием

При выполнении технического ухода, изделие надо отключить от сети, отвинтить и снять защитную панель и закрыть клапана подводки теплой и холодной воды. Текущий уход состоит из проверки соединений, шлангов, клапанов. В случае необходимости надо осуществить обмен уплотнений в соединительных местах трубопровода

11/ Список документов направляемых с изделием

· Сопроводительная техническая документация

· Гарантийное письмо

Производитель оставляет за собой право на реализацию изменений, которые сохраняют или улучшают функциональные свойства изделия.
