ПАСПОРТ

ПРОЕКЦИОННЫЙ МОДУЛЬ ДЛЯ ВИДЕОСТЕНЫ

P505DL


Меры безопасности

При установке, настройке и эксплуатации проекционных модулей необходимо помнить, что цепи первичного электропитания находятся под высоким напряжением, опасным для жизни человека.

Технический персонал, ведущий установку и обслуживание технических средств системы, должен выполнять требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

При работе с техническими средствами системы ЗАПРЕЩАЕТСЯ: -

- ВКЛЮЧАТЬ УСТРОЙСТВА ПРИ НЕИСПРАВНОМ ЗАЗЕМЛЕНИИ И ПРИ НЕИСПРАВНОСТЯХ В КАБЕЛЯХ ЭЛЕКТРОПИТАНИЯ;

- ПОДКЛЮЧАТЬ К ТЕХНИЧЕСКИМ СРЕДСТВАМ И ОТКЛЮЧАТЬ ОТ

НИХ РАЗЪЕМЫ ЭЛЕКТРОПИТАНИЯ, НАХОДЯЩИЕСЯ ПОД НАПРЯЖЕНИЕМ;

- ПРОИЗВОДИТЬ РЕМОНТНЫЕ РАБОТЫ ПРИ ВКЛЮЧЕННОМ ЭЛЕКТРОПИТАНИИ;

- ОСТАВЛЯТЬ БЕЗ НАБЛЮДЕНИЯ НАХОДЯЩИЕСЯ ПОД НАПРЯЖЕНИЕМ ТЕХНИЧЕСКИЕ СРЕДСТВА.

Общие сведения об изделии

В проекционном модуле P505DL применены следующие технологии Texas Instruments:

- Digital Mirror Device (DMD)

- Digital Light Processing (DLP)

Проекционный модуль предназначен для создания масштабируемых систем отображения информации коллективного пользования.

Основные параметры изображения

Разрешение

XGA 1024 x 768

Яркость

700 Кд/ кв. М.

Контрастность

1700 : 1

Лампа

OSRAM 120W P-VIP, ресурс 6000 часов до 50%-го износа

Размер экрана

1016 мм (ширина) 762 мм (высота )

Угол зрения

160 градусов по горизонтали, 80 градусов по вертикали

Встроенный умножитель

Поддержка мультиэкранной системы до 6х6 проекционных модулей

Панель входов и выходов

Входы:

RGB: D-sub 15 контактов; Цифровой: DVI-I, RS-232C: D-sub 9 контактов; Видео: BNC; Разъем питания: 3 контакта IEC;

Выходы:

Цифровой: DVI-I, RS-232C: D-sub 9 контактов; Видео: BNC; Разъем питания: 3 контакта IEC;

Совместимость сигналов

Для композитного входа NTSC/PAL/SECAM

Для компонентного входа VGA/SVGA/XGA/SXGA

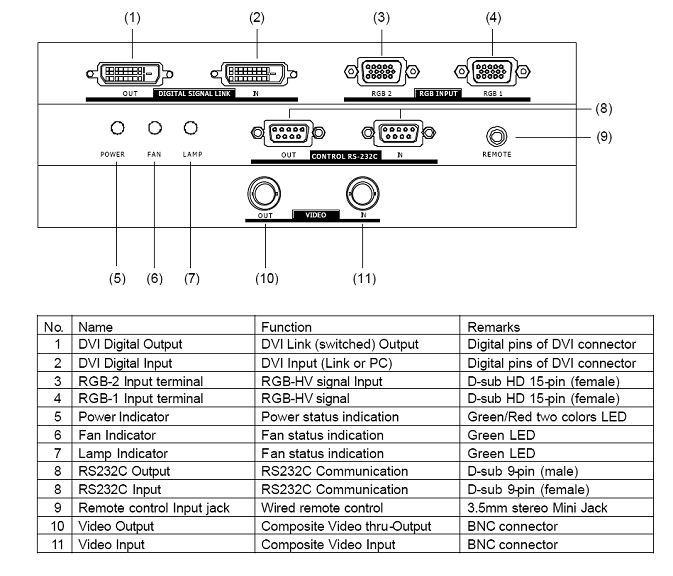

Рис. 1 Панель I/O


Электропитание

Переменный ток: 50/60Hz,

Напряжение питания: 100-240 Вольт;

Сила тока: 2 -0.9 Ампер

Потребляемая мощность: 190 Ватт

Для нормального функционирования изделия и предотвращения преждевременного выхода из строя лампы DLP-проектора, необходимо обеспечить бесперебойное электропитание проекционного модуля.

Условия эксплуатации

Рабочий диапазон температур 5°C-35°C

Рабочий диапазон влажности 20%-80%

Габариты и вес

Габаритные размеры

Ширина 1016 мм; Высота 962 мм; Глубина 580 мм;

Вес

61.5 кГ

Рис. 2 Габаритный чертёж

Гарантия на изделие

Изготовитель гарантирует нормальное функционирование проекционного модуля при условии соблюдения условий и режимов эксплуатации, установленных изготовителем, а также регулярном плановом техническом обслуживании специалистами уполномоченной сервисной организации.

Гарантийный срок на проекционный модуль P505DL составляет 1 год с момента приобретения оборудования потребителем.
