Датчики плотности моделей S50-D
Выпуск/Редакция 0.1 (4/99) Бюллетень SS0M020P
Датчик плотности S-Mass фирмы Смит Митер получил свое название от S-образных трубок датчика параметров потока. Запатентованная геометрия обеспечивает высокое отношение сигнала к шуму, что, в свою очередь, создает максимальную реакцию на генерируемые силы Кориолиса. S-Mass измеритель представляет собой высокоточный плотномер с вибрирующей трубкой для измерения плотности технологической жидкости, нетто-осадка, суспензий или вычисления брутто объема жидкости.
S-mass модель S50-D
Свойства
- Стабильный, линеаризованный и точный выходной сигнал плотности, даже при изменениях температуры, давления, плотности, расхода или вязкости продукта. Последовательный информационный канал связи с контроллером расхода. Три импульсных выхода. Обеспечение искробезопасности модулем гальванического барьера. Патентованные S-образные трубки для обеспечения максимальной чувствительности к потоку Исполнение полностью из нержавеющей стали. Предварительная калибровка на заводе-изготовителе. Возможность компьютерного программирования пользователем для установки, настройки и калибровки. Наличие сертификатов. Имеется комплект установочного оборудования. Индикация потока.
Принцип действия
Частота вибрации трубок измерителей S-Mass изменяется в зависимости от плотности жидкости. Датчик Микро-Пак также может измерить эту частоту и, таким образом, обеспечить выходной сигнал, соответствующий плотности
(Рис.3).
Измерители S-Mass точно определяют массовый расход, измеряя воздействия Кориолисовых сил на пару S-образных трубок, которые заставляют вибрировать с помощью электромагнитных эффектов.
Принцип измерения базируется на вариации второго закона Ньютона:
Сила = Масса х Ускорение
По мере того, как жидкость (V) проходит через S-образные трубки, она приобретает ускорение, направленное перпендикулярно направлению потока, и в результате возникают Кориолисовы силы (Fc). Кориолисова сила вызывает вибрационное смещение трубок, которое приводит к незначительному искажению или смещению по фазе (Рис. 1).
Датчики движения, расположенные симметрично относительно серединных точек, генерируют электрические сигналы с относительным смещением фазы, которые пропорциональны массовому расходу (Рис. 2). Эти электрические сигналы обрабатываются в модуле датчика Микро-Пак для обеспечения различных выходных сигналов.
Рис.1. Смещения труб за счет
воздействия сил Кориолиса..
Рис.2. Перемещение выходных сигналов
датчиков вместе с расходом
Рис.3. Сдвиг частоты (Выходной сигнал плотности)
Спецификации характеристик 1
Максимальный расход
Модель датчика | Килограммы/минута | Литры/минута2 |
S50-D | 100 | 100 |
1 - Основано на плотности 1 кг/л (8,3 фунта/галлон) воды при стандартных условиях
2 - Максимальное рабочее давление при температуре до 38° С (100° F).
Характеристики
Тип: Патентованный виброэлемент, срабатывающий при прохождении потока через S-образную трубку
Функции: преобразование плотности в эквивалентный частотный (линеаризованный) сигнал; передача значения плотности; индикация циркуляции потока.
Точность: < 0.0002 г/куб. см в условиях калибровки, < 0.0005 г/куб. см в ограниченном диапазоне условий (подтверждено сертификатом)
Повторяемость: < 0,0002 г/ куб. см.
Диапазон плотности: от 0,251 до 2,5 г/ куб. см.
Разрешение выходного сигнала плотности: 0,0001 г/куб. см
Диапазон фабричной калибровки: от 0,5 до 1,1 г/ куб. см.
Температурный коэффициент: < 0,000017 г/куб. см./0С
Коэффициент давления (некомпенсированный): 0,000042 г/куб. см./бар от точки калибровки (отклонение от нормального применяемого давления)
Циркуляция проходящего потока: Макс. 100 кг/мин. (выход импульса)
Погрешность индикации расхода: Макс. ± 0,12%
Макс. рабочее давление: 124 бар (12411 кПа)
Макс. вязкость: 0.1 – 1000 мпас
Диапазон температур датчика: -750 - +2000С
Материал: Нержавеющая сталь HS 316L
Размер фланцев: разный
Вес: 6,4 - 14,4 кг (в зависимости от фланцев)
Измерение температуры: платиновый 4-х проводный термометр сопротивления 100 Ом
Источник питания: от 10 до 30 В постояного тока, 35 мА типовой, макс. ток 75 мА, макс. 1Вт
Выходной сигнал: RS-232 связь (адресный). Три цифровых выходных сигнала по выбору:
|
|
Разрешения
- Разрешено организацией Factory Mutual (FM) Разрешено организацией CENELEC: EEx ia IIC T6, искробезопасность, если используется с гальваническим барьером KMBM Разрешено организацией PTB Разрешено организацией GUM Разрешено организацией CMI И другие
Физические спецификации
Концевые соединения и максимальные рабочие давления
Фланцы NPT (Нормальная трубная резьба) и тройной зажим
Модель | NPT Размер, дюймы | Макс. рабочее давление* фунты-силы/кв. дюйм (кПа) | Тройной зажим Размер, дюймы | Макс. рабочее давление** фунты-силы/кв. дюйм (кПа) |
S50 | 1/2", 3/4" | 1 | 3/4", 1”, 1-1/2” | 1586 |
*Максимальное рабочее давление при 38° С (100° F)
**Максимальное рабочее давление при 20° С (68° F)
Фланцы ANSI
Максимальное рабочее давление,* фунты-силы/кв. дюйм (кПа) | |||||
Модель | Размеры, дюймы | Класс 150 | Класс 300 | Класс 600 | Класс 900 |
S50-D | 1/2, 3/4, 1 | 1586 | 4137 | 8274 | 12411 |
*Максимальное рабочее давление при 20° С (68° F)
Фланцы DIN
Размеры | Максимальное рабочее давление*, фунты-силы/кв. дюйм (кПа) | ||
Модель | (мм) | PN100 | |
S50-D | 15 | 4040 | 10100 |
*Максимальное рабочее давление при 120° С (248° F)
Фланцы JIS
Размеры | Максимальное рабочее давление*, фунты-силы/кв. дюйм (кПа) | |||||
Модель | (мм) | 10К | 20К | 30К | 40К | 53К |
S50-D | 15, 20, 25 | нет | 3334 | нет | 6669 | 10493 |
*Максимальное рабочее давление при 120° С (248° F)
Набор инструментов для установки на линию S50-D
4”, 6”, 8” - PN40 или PN100
По поводу других размеров консультируйтесь с изготовителем.
Информация для заказа
Для того, чтобы обеспечить полное соответствие датчика плотности S-Mass всем требованиям, пожалуйста, укажите следующие данные при заказе:
Условия эксплуатации | Наименование жидкости, химическая формула, расход, температура жидкости, вязкость, давление, удельный вес, тип жидкости |
Концевые соединения | Типоразмер |
Требуемые разрешения | CSA, CENELEC, FM, классификация зоны |
Материалы | Нержавеющая сталь 316L, Расстояние между датчиком и преобразователем |

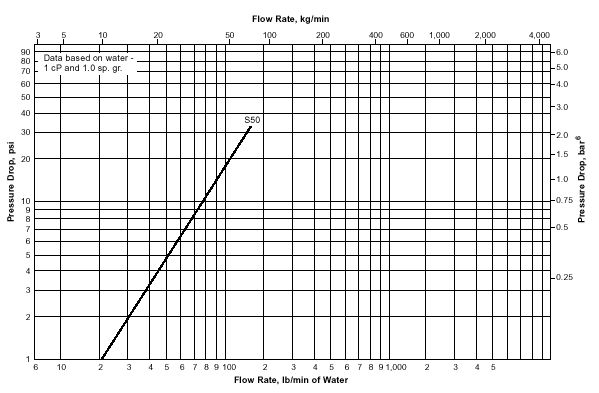

Падение давления
* 1 бар = 100 кПа.
Связанные публикации
Спецификации Микро-Пак.........................................SS0M012
Спецификации модуля гальванического барьера............SS0M014
Преобразователь аналогового сигнала GP-UF/A...........SS06024
Спецификации изолирующего кожуха..........................SS0M010
Спецификации датчика массового расхода и плотности
модели S50………………………………….........................SS0M020
Руководство по эксплуатации/калибровке датчика
массового расхода и плотности модели S50...................MN0M010
Набор инструментов для установки на линию………см. MN0M010
Спецификации комбинированного функционального
модуля GFM………………………………………………….SS0M022
Коды каталога
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
K | M | S | Е | S | А | 1 | G | 0 | 0 | А | 0 | 4 | 4 | 1 |
Позиции 1 - 4: | Типоразмер датчика массового расхода |
KMSE - Модель S50 датчика измерителя массового расхода
Позиция 5: | Материал конструкции |
S - Все нержавеющая сталь 316L
Позиции 6 и 7: | Тип и класс по давлению концевых соединений |
ANSI
A1 - ANSI Класс 150 фланец с выступом
A3 - ANSI Класс 300 фланец с выступом
A6 - ANSI Класс 600 фланец с выступом
A9 - ANSI Класс 900 фланец с выступом
DIN DA - DIN PN 40 фланец с выступом DB - DIN PN100 фланец с выступом | JIS JC - JIS 10K фланец с выступом JD - JIS 20K фланец с выступом JE - JIS 30K фланец с выступом |
Резьбовые F9 - Внутренняя резьба NPT, рабочее давление 1800 фунтов- | JF - JIS 40K фланец с выступом JG - JIS 63K фланец с выступом Тройной зажим Т1 - фланец с тройным зажимом |
силы на кв. дюйм (датчик S50) | IDF I1 - фланец IDF |
Позиция 8: | Номинальный | Позиция 9: | Эластомеры |
размер фланца | 0 - отсутствует | ||
E - 15 мм F - 20 мм G - 25 мм | Позиция 10: | Кожух преобразователя, устанавливаемый на датчике | |
0 - отсутствует 1 – ЕЕх-d с модулем Микро-Пак и барьером 2 – ЕЕх-d с модулем Микро-Пак, барьером и преобразователем аналогового сигнала | |||
Позиция 11: | Присоединяемый кабель датчика |
A - 10 футов, Тефлон C - 50 футов, Тефлон B - 20 футов, Тефлон D - 100 футов, Тефлон | |||
Позиция 12: | Разрешения | Позиция 13: | По спец. заказу |
0 - отсутствует 2 - CENELEC 3 - FM и CSA | 4 - Плотномер | ||
Позиция 14: | Размер установочного оборудования | Позиция 15: | Класс фланцев установочного оборудования |
0 - отсутствует 4 – 4 дюйма 6 – 6 дюймов 8 – 8 дюймов | 0 – Din PN 16 1 - Din PN 40 2 – Din PN 100 | 3 – ANSI 150 4 – ANSI 300 5 – ANSI 600 |

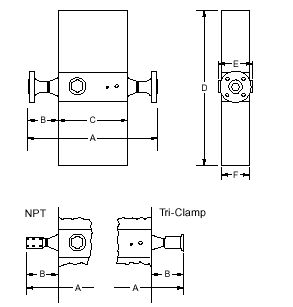

Размеры датчика расхода
Корпус датчика с резьбой NPT или тройным зажимом
Модель датчика | Размеры - миллиметры | Вес датчика кг | |||||
A | B | C | D | E | F | ||
S50 | 330 | 74 | 182 | 368 | 92 | 74 | 6,4 |
Фланцы DIN
Модель датчика | Размер фланца | DIN номинал | Размеры, мм | Вес датчика | |
А | В | кг | |||
S50-D | DIN 15 | PN 40 | 340 | 79 | 8,6 |
PN 100 | 352 | 85 | 8,6 | ||
Фланцы ANSI*
Модель датчика | Размер фланца (дюймы) | Класс ANSI | Размеры, мм | Вес датчика кг | |
А | В | ||||
S50-D | 1/2 | 150 | 330 | 74 | 7,7 |
300 | 340 | 79 | 7,7 | ||
600 | 352 | 85 | 8,6 | ||
900 | 368 | 93 | 10,4 | ||
3/4 | 150 | 330 | 74 | 7,7 | |
300 | 343 | 80 | 7,7 | ||
600 | 356 | 87 | 8,6 | ||
900 | 375 | 96 | 11,3 | ||
1 | 150 | 337 | 77 | 8,6 | |
300 | 343 | 80 | 9,5 | ||
600 | 356 | 87 | 10,4 | ||
900 | 381 | 100 | 14,1 | ||
*В соответствии с ANSI B16.5
Фланцы JIS
Модель датчика | Размер фланца | DIN номинал | Размеры, мм | Вес датчика кг | |
А | В | ||||
S50-D | 15А | 20К | 330 | 74 | 8,5 |
40К | 340 | 79 | 9,4 | ||
63К | 352 | 85 | 10,4 | ||
20А | 20К | 330 | 74 | 8,5 | |
40К | 342 | 80 | 9,4 | ||
63К | 356 | 87 | 11,3 | ||
25А | 20К | 336 | 77 | 9,4 | |
40К | 342 | 80 | 10,3 | ||
63К | 356 | 87 | 12,2 | ||
Примечание: размеры - дюймы округляются до ближайшей десятой доли дюйма (мм до ближайшего целого значения), каждый размер снимается независимо с соответствующего чертежа.

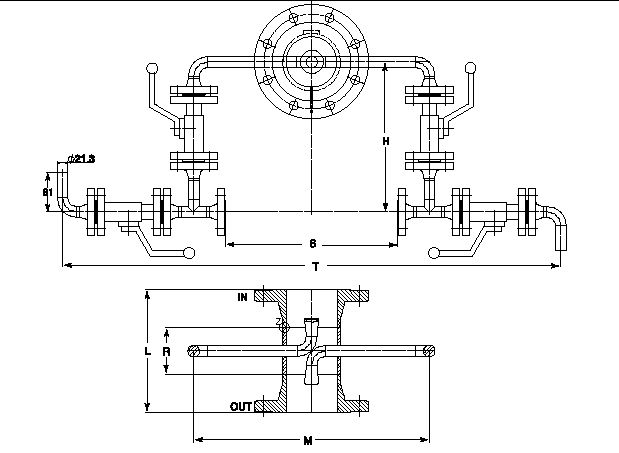

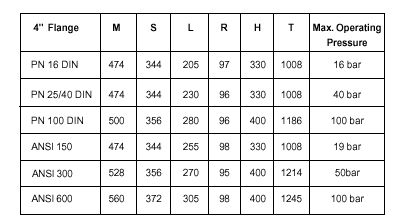

Размеры установочного оборудования
Приведенные здесь технические характеристики могут быть изменены без извещения, и каждый пользователь должен проверить у изготовителя действуют ли данные характеристики в настоящее время. В противном случае, изготовитель не несет ответственности за использование технических характеристик, которые могли быть изменены и более не действуют.
