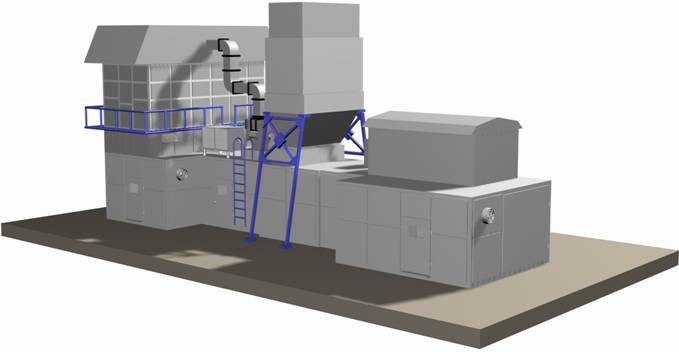

Газотурбинная электростанция ГТЭС-25П

ГАЗОТУРБИННАЯ ЭЛЕКТРОСТАНЦИЯ

ГТЭС-25П

техническое ПРЕДЛОЖЕНИЕ

1. Тип и предназначение

Газотурбинная электростанция (в дальнейшем ГТЭС) ГТЭС-25П предназначена для производства и обеспечения электроэнергией промышленных и бытовых потребителей. Выработка электрической энергии переменного тока производится с помощью синхронного трехфазного турбогенератора Т-25-2УЗ, приводимого газотурбинной установкой (в дальнейшем ГТУ) ГТУ-25ПЭР, созданной на базе двигателя ПС-90ЭУ-25. Согласование частоты вращения ротора силовой турбины двигаоб/мин) с номинальной частотой вращения ротора генератора (3000 об/мин) производится с помощью одноступенчатого редуктора с передаточным числом 1,66.

ГТЭС может использоваться в качестве основного или резервного источника питания, автономно, параллельно с другими источниками электроэнергии или параллельно с энергосистемой. Предусмотрена возможность утилизации тепла выхлопных газов в котле-утилизаторе (в дальнейшем КУ) – водогрейном или паровом (параметры и поставщик КУ определяются совместно с Заказчиком ГТЭС). ГТЭС работает на газообразном топливе.

Тип электростанции:

- переменного трехфазного тока;

- газотурбинная;

- с воздушной системой охлаждения;

- блочно-транспортабельная;

- одноагрегатная;

-  в контейнерном исполнении.

2. Краткое описание

ГТЭС может размещаться как внутри помещения, так и на открытой площадке на заранее подготовленном фундаменте. Способ размещения ГТЭС выбирается Заказчиком и указывается в договоре на ее изготовление и поставку.

ГТЭС имеет блочно-транспортабельное исполнение и на место строительства транспортируется по частям – отдельными блоками. Монтаж отдельно поставляемых блоков и элементов осуществляется непосредственно на месте строительства ГТЭС.

Управление ГТЭС осуществляется с отдельного пульта, выполненного на основе персонального компьютера промышленного исполнения. При поставке двух и более ГТЭС в одно место эксплуатации, поставляется один пульт с ГТЭС поставки первой очереди.

Привязка ГТЭС на местности осуществляется Генеральным проектировщиком путем проектирования и последующего строительства необходимого комплекса сооружений и устройств, обеспечивающих эксплуатацию ГТЭС.

На основании законов РФ «О сертификации продукции и услуг», «О лицензировании отдельных видов деятельности» и «О защите прав потребителей» и в соответствии с другими, действующими на данный момент, правовыми актами Российской Федерации имеет все необходимые лицензии и сертификаты на виды деятельности, осуществляемые предприятием.

3. Основные параметры и технические характеристики ГТЭС

Параметры даны в станционных условиях.

(Рн - 760 мм рт. ст., температура воздуха +15°С, потери на входе – 100 мм вод. ст.,

на выходе – 100 мм вод. ст.), номинальный режим (Ne), топливо – природный газ,

другие виды топлива по согласованию с ).

Общие сведения
Номинальная мощность на клеммах генератора, МВт	22,5
Номинальная мощность на валу силовой турбины, МВт	23,2
Тепловая мощность на выхлопе при tвых.=110 оС, Гкал/ч (МВт)	25,79
Номинальная частота электрического тока, Гц	50
Номинальное напряжение электрического тока, В	6 300/10 500
Номинальный коэффициент мощности	0,8
* Номинальная электрическая мощность 22,5 МВт обеспечивается при температуре воздуха на входе в двигатель (Твх) не выше +15оС, максимальная электрическая мощность 27,0 МВт (20 % перегрузки) без превышения номинальной температуры газов по тракту турбины – при Твх не выше минус 6оС. Возможна работа с пиковой мощностью 24,75 МВт (10 % перегрузки) при Тн = +15оС и соответствующей температурой газов по тракту турбины, не более 10 % от ресурса до капитального ремонта двигателя.
Показатели качества электроэнергии
Установившееся отклонение напряжения в установившемся тепловом состоянии при неизменной симметричной нагрузке в диапазоне (10…100)% номинальной мощности, %	± 1,0
Установившееся отклонение частоты в установившемся тепловом состоянии при неизменной симметричной нагрузке в диапазоне (10…100)% номинальной мощности, %	± 0,4
Переходное отклонение напряжения при сбросе-набросе симметричной нагрузки 10% номинальной мощности, %, не более время восстановления, с, не более	± 5 5
Переходное отклонение частоты при сбросе-набросе симметричной нагрузки 10 % номинальной мощности, %, не более время восстановления, с, не более	± 8 5
Рабочие характеристики и параметры
Коэффициент полезного действия на клеммах генератора, %	36,5
Коэффициент полезного действия на валу силовой турбины, %	37,6
Степень повышения давления в компрессоре	28,07
Температура газа перед турбиной, оС	1267
Температура газа за силовой турбиной (на выхлопе) двигателя, оС	477
Расход газа за силовой турбиной (на выхлопе), кг/с	74,8
Удельный расход топлива (при Hu=11780 ккал/кг), кг/кВт ч	0,197
Суммарный коэффициент использования топлива при снижении температуры газов на выходе до110 оС, %	85,11
Коэффициент избытка воздуха в выхлопных газах	3,37
Параметры пускового газа (сжатого воздуха): ·  расход, кг/с, не более ·  давление (изб.), кгс/см2 ·  температурный диапазон, оС	2,0 5…8 +5…+50 (+100…+250 сж. возд.)
Возможны альтернативные исполнения системы запуска двигателя: ·  с пневматическим пусковым устройством (газ / воздух) – базовый вариант, ·  гидравлической или электрической систем запуска двигателя – по дополнительному согласованию с .
Параметры топливного газа перед ГТЭС: ·  давление (изб.), кгс/см2 ·  температурный диапазон, оС	42..max) +5…+50
Номинальная частота вращения ротора генератора, об/мин.	3 000
Номинальная частота вращения ротора силовой турбины двигателя, об/мин	5 000
Выбросы NОx (при 15% О2 и 50...100% Ne), мг/нм3, не более	150
Эквивалентный уровень звука при обслуживании, не более, дБА	80
Ресурс ГТЭС: ·  до капремонта, ч. ·  общетехнический, ч.	25 000
Система электроснабжения ГТЭС
Мощность электропитания собственных нужд ГТЭС: - при подготовке к запуску и на запуске двигателя, не более - при работе с нагрузкой, кВт, не более	250 100
Показатели манёвренности
Время автоматического пуска ГТЭС из прогретого состояния с выходом на режим минимальной частоты вращения ротора газогенератора (режим "холостого хода"), включая режим вентиляции продолжительностью 5 мин., мин., не более	7
Время работы ГТЭС на режиме прогрева, мин., не более	5
Время пуска и нагружения ГТЭС, от момента подачи команды на запуск ГТУ до готовности принять нагрузку, включая режим прогрева, мин., не более	12
Марки применяемых масел
Двигатель: ВНИИНП 50-1-4ф ГОСТ , ВНИИНП 50-1-4у ТУ 38.1 ИПМ 10 ТУ 38. или “Петрим” ТУ 38. Редуктор/генератор: Тп-22С ТУ-38.101821 или Тп-22 ГОСТ 9972
Безвозвратные потери масла, кг/маш. час, не более: ·  двигатель ·  редуктор ·  генератор	0,5 }0,3
Условия эксплуатации
Допустимые параметры окружающего воздуха: -  температура tн, оС -  барометрическое давление Pн, мм рт. ст. -  относительная влажность, %	минус 60…+ 45 630…800 до 100
Выдерживает сейсмическое воздействие по шкале MSK-64 интенсивностью, не более, баллов	7
Габариты и масса ГТЭС
Габариты ГТЭС, длина х ширина х высота, м (не более)	25 х 13 х 10,5
Масса ГТЭС, кг, не более
Масса наиболее тяжёлого транспортного блока в состоянии поставки, кг, не более	60 000

ХАРАКТЕРИСТИКИ ГТЭС-25П В СТАНЦИОННЫХ УСЛОВИЯХ

Нu =ккал/кг, потери на входе/выходе 100/100 мм вод. ст.



4. Комплект поставки ГТЭС

Наименование оборудования	Кол.
1. Блок двигателя, в котором размещаются:	1
- входная камера;
- газотурбинный двигатель ПС-90ЭУ-25 (на раме), с агрегатами топливопитания и автоматики;
- трансмиссия «двигатель-редуктор»;
- трубопроводы (подвода пускового и топливного газа, масляные, промывки и дренажа);
2. Блок генератора, в котором размещаются:	1
- редуктор;
- турбогенератор;
- трансмиссия «редуктор-генератор»;
- трубопроводы;
3. Блок охлаждения генератора	1
4. Шумоглушитель	1
5. Блок воздухоочистки I ступени	1
6. Блок воздухоочистки II ступени	1
7. Блок маслообеспечения двигателя, в том числе оборудование системы маслообеспечения двигателя и промывки двигателя	1
8. Блок маслообеспечения редуктора и генератора, в том числе оборудование системы маслообеспечения редуктора и генератора	1
9. Блок электротехнический с оборудованием	1
10. Блок автоматизированной системы управления технологическими процессами (АСУТП) с агрегатами и оборудованием АСУТП ГТЭС	1
11. Блок комплектного распределительного устройства (КРУ) с оборудованием (поставляется по отдельному договору)	-
12. Аппарат воздушного охлаждения масла (АВОМ) системы маслообеспечения двигателя	1
13. АВОМ системы маслообеспечения редуктора и генератора	1
14. Система вентиляции	1
15. Диффузор выходного устройства с компенсатором	1
16. Шумоглушитель выходного устройства с опорами (поставляется по отдельному договору) (при поставке ГТЭС с котлом-утилизатором (КУ), шумоглушитель выхлопа входит в комплект поставки КУ и отдельно не поставляется)	-
17. Выхлопная труба (поставляется по отдельному договору) (при поставке ГТЭС с котлом-утилизатором (КУ), выхлопная труба входит в комплект поставки КУ и отдельно не поставляется)	-
18. Транспортировочный контейнер с опорами выхлопа и навесными панелями	1
19. Пульт пожарной сигнализации ППС-16П (с оборудованием автоматической системы пожаротушения)	1
20. Блок фильтров топливного газа (в том числе 2 фильтра топливного газа)	1
21. Электропроводка ГТЭС	1
22. Сумка с инструментом	1
23. Комплект принадлежностей (согласно ведомости комплекта принадлежностей), в том числе приспособления для монтажа/демонтажа в турбоблок двигателя и редуктора (при поставке двух и более ГТЭС в одно место эксплуатации поставляется один комплект принадлежностей с ГТЭС поставки первой очереди)	1
24. Эксплуатационный одиночный комплект запасных частей (для обеспечения эксплуатации одной ГТЭС в течениеч)	1
25. Комплект эксплуатационных документов (согласно ведомости эксплуатационных документов)	1
26. Котел-утилизатор водогрейный или паровой (по отдельному договору)	-
27. Установка для заправки масла (по отдельному договору)	-
28. Эксплуатационный групповой комплект запасных частей (для обеспечения эксплуатации двух ГТЭС в течениеч, укомплектовывается ДСЕ, расходным материалом и агрегатами поставляется с каждой второй ГТЭС по отдельному договору)	-

5. Документация, подлежащая согласованию с

На этапе проектирования (привязки к месту эксплуатации) ГТЭС Заказчик согласовывает с заводом следующие документы:

·  схему подвода топливного газа к ГТЭС;

·  схему подвода пускового газа к ГТЭС;

·  схему раскрепления воздуховодов (в случае ангарного или цехового размещения);

·  схему подключения ГТЭС к локальной сети или энергосистеме;

·  график изменения электрической и тепловой нагрузки по времени и величине;

·  состав топливного газа;

·  величину рабочего давления топливного газа на входе в ГТЭС;

·  фундамент.

6. Гарантии и техническое обслуживание

На все оборудование распространяется гарантия изготовителя. В зависимости от условий договора, мы можем предложить различные варианты технического обслуживания, от стандартного до пожизненного технического обслуживания.

7. Поставка

Поставка ГТЭС подразумевает:

·  изготовление (изготовление, сборка, стандартные стендовые испытания составных частей ГТЭС, упаковка и подготовка к отгрузке);

·  доставка с завода (Россия) до согласованного пункта назначения (по отдельному договору или включается в предмет общего договора);

·  шеф монтаж;

·  выполнение пусконаладочных работ (пуско-наладка, проведение 72 часовых эксплуатационных испытаний и сдача ГТЭС Заказчику);

·  обучение персонала Заказчика (по отдельному договору или включается в предмет общего договора).

Срок изготовления ГТЭС составляет 12 месяцев с момента получения всей необходимой информации в письменном виде от Заказчика (для обеспечения начала работ) и начала авансирования.

Монтаж ГТЭС выполняется силами Заказчика под шеф-надзором специалистов завода-изготовителя или специалистами выездной бригады. Предполагаемое время монтажа 1 месяц.

Пусконаладка ГТЭС выполняется специалистами выездной бригады в количестве 8 человек. Предполагаемое время пуско-наладки 1 месяц.

Обучение эксплуатации и техническому обслуживанию персонала Заказчика выполняется силами специалистов выездной бригады или на территории завода-изготовителя в течение 15 дней.

Стоимость ГТЭС зависит от комплекта и условий поставки и формируется на основе заполненной Заказчиком анкеты.
