Комбинированный усорезный-фрезерный станок MS 35-SF
| MS 35-SF Пила заусовочная с фрезёрными агрегатами под «ласточку» |

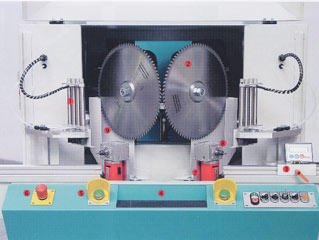

Комбинированный усорезно-фрезерный станок Hoffmann MS 35-SF предназначен для выполнения последовательно двух операций – торцевания (точной заусовки) деталей и фрезерования пазов под шпонки "ласточки" HOFFMANN. Станок оснащен двумя пилами, расположенными под углом 90° друг к другу, что обеспечивает идеальную точность обработки угловых соединений.
Помимо угла заусовки, важно точно выдерживать и размеры деталей по длине. Для этого станок может быть укомплектован электронной линейкой с поистине фантастической для деревообработки точностью настройки упоров – 0,001мм. Использование такой линейки приносит и выигрыш во времени при переналадке станка на детали другой длины.

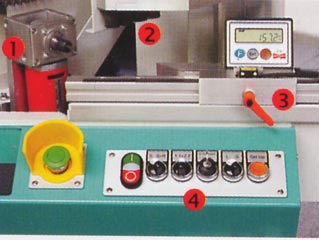

1. Фрезерный агрегат (левый)
2. Резиновые наконечники прижимов
3. Торцовочный упор с цифровым указателем длины
4. Панель управления станка
Каждый пильный узел имеет отдельный привод. От оператора не требуется высокой квалификации. Высокое качество изделий обеспечивается уже самой конструкцией станка.
Фрезерные агрегаты деревообрабатывающего станка, предназначенные для формирования пазов под шпонки, могут выполнять по одному или по два (последовательно) паза на одинаковую или различную глубину на двух заготовках. Этим полностью исключаются ошибки взаимного расположения пазов. Высокая скорость вращения шпинделей (27000 об/мин) обеспечивает высокое качество обработки кромок и поверхностей паза без сколов и задиров.
Для зажима заготовок комбинированный усорезно-фрезерный станок Hoffmann MS 35-SF снабжен восемью независимыми пневматическими прижимами, обеспечивающими надежную и точную фиксацию двух деталей независимо от того, плоские они или имеют сложный профиль.
Управлять станком легко, потому что часть функций управления берет на себя встроенный процессор. Обрабатывать можно древесину, МДФ и ДСП.
Цикл заусовки и фрезерования : 7-10секунд.
Технические данные MS 35-SF
Масса | 680 кг |
Габариты (длина/ширина/высота) | 1470/950/1620мм |
Частота вращения | 4000 (пилы) и 24000 (фрезы) об/мин |
Диаметр пильного диска | 350х30 мм |
Размеры фрез (под "ласточки") | W1, W2, W3 |
Размер заготовки в сечении (макс.) | 90 х 90 мм |
Длина паза (рабочий ход фрезы) | 0-70 мм |
Управление / прижим заготовок | Пневматич./пневматич. |
Патрубок для отвода опилок | 2 х 100 мм |
Электропитание | 220/ 400 В; 50/60 Гц |
Номинальная мощность двигателей | 2 х 1,8 кВт (пилы) 2 х 0,5 кВт (фрезы) |
Давление воздуха | 6 атм |
