Линейные электрические цепи постоянного тока. МКТ, МУП, МЭГ.

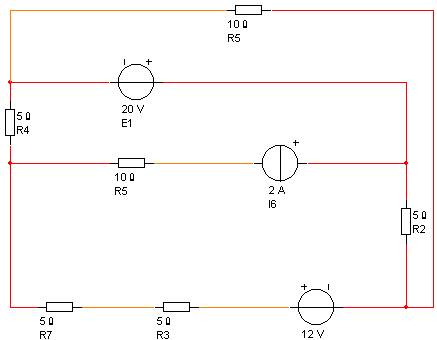

| Вариант 25.1 Дано: R1 = Ом, R2 = 5 Ом, R3 = 5 Ом, R4 = 5 Ом, R5 = 10 Ом R6 = 10 Ом R7 = 5 Ом R8 = Ом E1 = 20 В E5 = 15В J6 = 2A Определить: 1) токи всех ветвей схемы, используя МКТ, МУП. 2) ток в выделенной ветви, используя МЭГi, МЭГu. 3) проверить баланс мощностей 4) привести схемы в EWB или Ms для измерения токов ветвей, напряжений на элементах, мощностей источников и приемников. |
| Вариант 25.2 Дано: R1 = 10 Ом, R2 = Ом, R3 = 5 Ом, R4 = 10 Ом R5 = 10 Ом R6 = 20 Ом R7 = 5 Ом R8 = Ом E2 = 10 В E3 = 20 В J1 = 2 A Определить: 1) токи всех ветвей схемы, используя МКТ, МУП. 2) ток в выделенной ветви, используя МЭГi, МЭГu. 3) проверить баланс мощностей 4) привести схемы в EWB или Ms для измерения токов ветвей, напряжений на элементах, мощностей источников и приемников. |
| Вариант 25.3 Дано: R1 = 6 Ом, R2 = 5 Ом, R3 = 4 Ом, R4 = 2 Ом R5 = 10 Ом R6 = 3 Ом R7 = 1 Ом R8 = Ом E6 = 18В E1 = 19В J2 = 1 A Определить: 1) токи всех ветвей схемы, используя МКТ, МУП. 2) ток в выделенной ветви, используя МЭГi, МЭГu. 3) проверить баланс мощностей 4) привести схемы в EWB или Ms для измерения токов ветвей, напряжений на элементах, мощностей источников и приемников. |
