Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие требования и методы испытаний. Госстандарт России (стр. 9 )

1 Сечение в квадратных миллиметрах

Номинальный ток, А	Сечение жесткого (одно - или многожильного) провода	Сечение гибкого провода
наименьшее	наибольшее	наименьшее	наибольшее
6	0,75	1,5	0,50	1,5
8; 10	1,00	2,5	0,75	2,5
12	1,00	2,5	0,75	2,5
16	1,50	4,0	1,00	4,0
20	5,0
25	2,5	6,0	1,50	4,0
32	10,0	6,0
40	4,0	16,0	2,50	10,0
63	6,0	25,0	6,00	16,0
80	10,0	35,0	10,00	25,0
100	16,0	50,0	16,00	35,0
125	25,0	70,0	25,00	50,0
160	35,0	95,0	35,00	70,0
200	50,0	120,0	50,00	95,0
250	70,0	150,0	70,00	120,0
315	95,0	240,0	95,00	185,0
Примечания 1 Если внешние проводники присоединяют непосредственно к встроенной аппаратуре, то значения сечений должны соответствовать указанным в соответствующих технических условиях. 2 Применение проводников, отличающихся от указанных в таблице, должно быть согласованно между изготовителем и потребителем.

ПРИЛОЖЕНИЕ В
(рекомендуемое)

Метод расчета сечения защитных проводников с учетом термических нагрузок, создаваемых кратковременными токами

(Более подробная информация приведена в ГОСТ Р 50571.10).

Для расчета сечения защитных проводников, выдерживающих термические нагрузки, создаваемые токами длительностью от 0,2 до 5 с, используют формулу

Sp = ,

где Sp - поперечное сечение защитного проводника, мм2;

I - действующее значение тока короткого замыкания, который может протекать через защитное устройство при малом внутреннем сопротивлении А;

t - время срабатывания разъединяющего устройства, с.

Примечание - Нужно учитывать влияние ограничения тока сопротивлением цепи и ограничивающую способность защитных устройств (интеграл Джоуля);

k - коэффициент, зависящий от материала защитного проводника, изоляции и других элементов, а также от начальной или конечной температур.

Значения k для защитных изолированных проводников не входящих в кабель, или для защитных неизолированных проводников, находящихся в контакте с оболочкой кабеля, приведены в таблице В.1.

1

Параметр	Изоляция защитных проводников или оболочек кабелей
ПВХ	Облученный (сшитый) полиэтилен, этиленпропиленовый каучук, неизолированные проводники	Бутилкаучук
Конечная температура, °С	160	250	220
Коэффициент k для проводников:
- медного	143	176	166
- алюминиевого	95	116	110
- стального	52	64	60
Примечания 1 Начальную температуру проводника принимают равной 30 °С. 2 Таблица аналогична таблице 54 В ГОСТ Р 50571.10.

ПРИЛОЖЕНИЕ С
(справочное)

Пояснительные рисунки

0844S

1 - НКУ заводского изготовления открытого типа

0844S

2 - НКУ заводского изготовления открытого типа, защищенное спереди

0844S

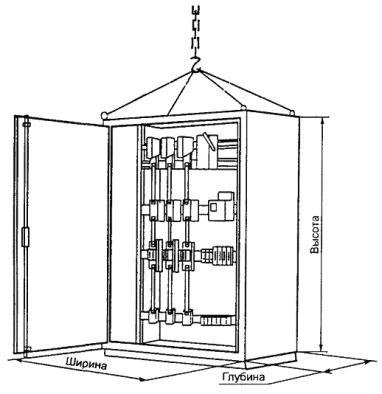

3 - НКУ заводского изготовления шкафного типа

0844S

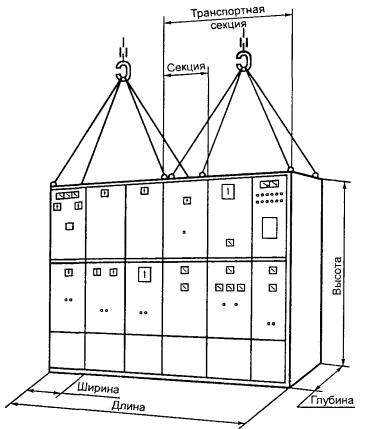

4 - НКУ заводского изготовления многошкафного типа

0844S

5 - НКУ заводского изготовления пультового типа

0844S

6 - НКУ заводского изготовления многоящичного типа

0844S

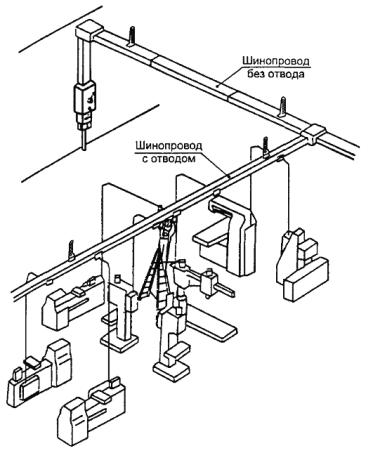

7 - Система сборных шин (шинопровод)

0844S

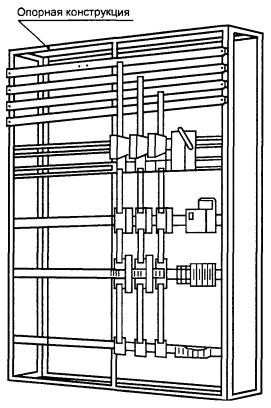

8 - Монтажная конструкция

0844S

9 - Неподвижные части

0844S

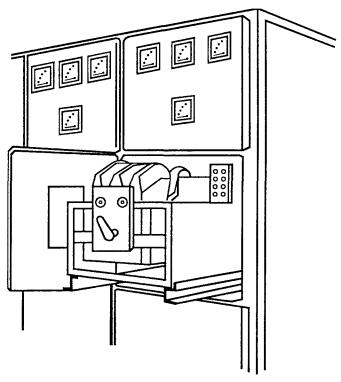

10 - Выдвижная часть

ПРИЛОЖЕНИЕ D
(рекомендуемое)

Типовые примеры видов разделения НКУ ограждениями и перегородками

0844S

1 - сборные шины; 2 - блок вывода; 3 - распределительные шины; 4 - зажимы для внешних проводников; 5 - функциональные блоки; 6 - блок ввода

Рисунок D.1 - Разделение вида 1

0844S

1 - сборные шины; 2 - блок вывода; 3 - распределительные шины; 4 - зажимы для внешних проводников; 5 - функциональные блоки; 6 - блок ввода

Рисунок D.2 - Разделение вида 2а

0844S

1 - сборные шины; 2 - блок вывода; 3 - распределительные шины; 4 - зажимы для внешних проводников; 5 - функциональные блоки; 6 - блок ввода

Рисунок D.3 - Разделение вида 2b

0844S

1 - сборные шины; 2 - блок вывода; 3 - распределительные шины; 4 - зажимы для внешних проводников; 5 - функциональные блоки; 6 - блок ввода

Рисунок D.4 - Разделение вида 3а

0844S

1 - сборные шины; 2 - блок вывода; 3 - распределительные шины; 4 - зажимы для внешних проводников; 5 - функциональные блоки; 6 - блок ввода

Рисунок D.5 - Разделение вида 3b

0844S

1 - сборные шины; 2 - блок вывода; 3 - распределительные шины; 4 - зажимы для внешних проводников; 5 - функциональные блоки; 6 - блок ввода

Рисунок D.6 - Разделение вида 4

ПРИЛОЖЕНИЕ Е
(справочное)

Вопросы, подлежащие согласованию между изготовителем и потребителем

Пункты настоящего

стандарта

4.7  Номинальный коэффициент одновременности.

6.1.1.2,  примечание

  Применение НКУ в арктическом климате.

6.1.3,  примечание

  Применение электронного оборудования на высоте более 1000 м над уровнем моря.

6.2  Особые условия эксплуатации.

6.2.10  Влияние электромагнитных излучений (помех).

6.3.1  Условия транспортирования, хранения и монтажа.

7.1.3  Зажимы для внешних проводников

7.1.3.2  Сечение присоединяемых кабелей.

7.1.3.2  Способы присоединения алюминиевых проводников

7.1.3.4  Пропускная способность по току зажимов для нейтрального проводника.

7.2.1.1  Степень защиты для предполагаемых условий установки.

  Для напольных НКУ также степень защиты со стороны дна.

7.4.2  Защита от прямого прикосновения к токоведущим частям.

7.4.3  Защита от косвенного прикосновения к токоведущим частям.

7.4.6  Доступность при эксплуатации квалификационным персоналом.

7.4.6.1  Доступность для проверки подобных операций.

7.4.6.2  Доступность при текущем техническом обслуживании.

7.4.6.3  Доступность при расширении компоновки НКУ, при нахождении остальной части НКУ под напряжением.

7.5.2.3  Значения ожидаемых токов короткого замыкания для НКУ с несколькими блоками ввода или вывода для мощных вращающихся электрических машин.

7.5.4  Координация устройств защиты от короткого замыкания

7.6.4.3  Степень защиты после удаления съемных или выдвижных частей.

7.7  Варианты разделения НКУ на отсеки и секции.

7.9.1  Отклонения входного напряжения, предназначенного для питания электронного оборудования.

7.9.4b  Отклонения частоты.

8.2.1.3.4  Испытания на превышение температуры при нагрузке испытательным током более 3150 А.

8.2.1.6  Значения температуры окружающей среды при испытаниях на превышение температуры

8.2.3.2.3d  Величина тока в нейтральной шине при испытаниях на короткое замыкание.

8.3.1  Необходимость опробования функционирования на месте установки.

ПРИЛОЖЕНИЕ F*
(обязательное)

* Приложение F идентично приложению G ГОСТ Р 50030.1.

Измерение расстояний утечки и воздушных зазоров

F.1 Основные принципы

Ширина желобков X, указанная в примерах 1 - 11, практически применима для всех примеров в зависимости от степени загрязнения.

Степень загрязнения	Минимальная ширина желобков X, мм
1	0,25
2	1,00
3	1,50
4	2,50

Если соответствующий воздушный зазор меньше 3 мм, минимальную ширину желобка можно уменьшить до трети этого зазора.

Методы измерения длин путей утечки и воздушных зазоров показаны в последующих примерах 1 - 11. В них не делаются различия между зазорами контактов и желобками или типами изоляции.

Кроме того:

- предполагается, что каждый угол перекрывается изолирующей вставкой шириной Х мм, находящейся в самом неблагоприятном положении (см. пример 3);

- если расстояние между верхними кромками желобка равно X мм или больше, длину пути утечки измеряют по контурам желобка (см. пример 2),

- длины пути утечки и воздушные зазоры, замеренные между частями, подвижными относительно друг друга, измеряют при самом неблагоприятном положении этих частей.

F.2 Использование ребер

Ребра существенно препятствуют появлению токов утечки, поскольку препятствуют загрязнению и увеличивают скорость высыхания изоляции. Поэтому длины путей утечки можно сократить до 0,8 требуемой величины, если минимальная высота ребра равна 2 мм.

0844S

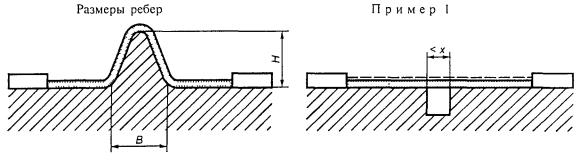

В - минимальная ширина основания согласно требованиям к механической прочности; H - минимальная высота 2 мм

Рисунок F.1

Условие. Рассматриваемый путь утечки проходит через желобок с параллельными или сходящимися боковыми стенками любой глубины при ширине менее X мм.

Правило. Длину пути утечки и воздушный зазор измеряют по прямой линии поверх желобка, как показано на схеме.

0844S

Условие. Рассматриваемый путь утечки проходит через желобок с параллельными боковыми стенками любой глубины шириной X мм или более.

Правило. Воздушный зазор определяют по прямой. Путь утечки проходит по контуру желобка.

0844S

Условие. Рассматриваемый путь утечки проходит через клиновидный желобок шириной более X мм.

Правило. Воздушный зазор определяют по прямой. Путь утечки проходит по контуру желобка, но замыкает накоротко его дно по вставке шириной X мм.

0844S

Условие. Рассматриваемый путь утечки охватывает ребро.

Правило. Воздушный зазор - кратчайшее расстояние по воздуху над вершиной ребра. Путь утечки проходит по контуру ребра.

0844S

Условие. Рассматриваемый путь включает несомкнутый стык изолирующих частей с желобком шириной менее X мм по обе стороны от него.

Правило. Воздушный зазор и путь утечки определяют по прямой.

0844S

Условие Рассматриваемый путь утечки включает несомкнутый стык изолирующих частей с желобками шириной X мм или более по обе стороны от него.

Правило Воздушный зазор определяют по прямой Путь утечки проходит по контуру желобков.

0844S

Условие Рассматриваемый путь утечки включает несомкнутый стык изолирующих частей с желобком шириной не менее X мм с одной стороны и желобком шириной X мм или более с другой стороны.

Правило Воздушный зазор и путь утечки соответствуют схеме.

0844S

Условие. Путь утечки через несомкнутый стык больше, чем поверх барьера.
