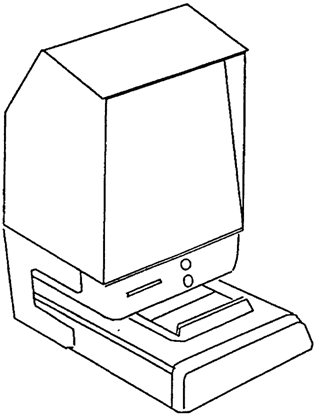

УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11
|
|
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
indus®
Оборудование века микроинформации
Indus International, Inc.
340 South Oak Street
P. O. Box 890
West Salem, W1 USA
Тел.: (6Факс: (6
Веб-сайт: www.
УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11
Технические параметры:
Габариты: | Ширина 294.4 мм х Высота 577.8 мм х Длина 406.4 мм |
Масса: | 12.7 кг |
Экран: | Ширина 294,6 мм х Высота 284,4 мм Тыловое проецирование, стандартный цвет: антибликовый синий Опция: серый или зеленый цвет |
Каретка: | Автоматически открывающаяся каретка микрофиш 105 мм х 152 мм Каретка для ручной подачи рулонной пленки 16/35 мм в открытых катушках |
Увеличение: | Стандартные одинарные объективы 24х, 32х, 36х, 42х, 48х. Опционально: вторые объективы помимо вышеуказанных. Опционально: 18х, 15х |
Поворот изображения: | Стандартная одинарная призма с поворотом на 360о Опционально: двойные призмы для двойных объективов с кратностью увеличения 48х, 42х, 18х или 15х |
Загружаемые документы: | Микрофиши, джекеты, рулонные пленки 16/35 мм в открытых катушках |
Индексация: | Сменная сетка микрофиши |
Фокусировка и поворот изображения: | Органы прецезионного управления, расположенные на лицевой панели. |
Лампа: | Лампа с двумя уровнями интенсивности 13.8 В, 50 Вт |
Электропитание: | Стандартное 120 В, 50/60 Гц Опционально 220/230/240 В, 50/60 Гц Маркировка ЕС |
Материалы: | Металл и ударопрочный пластик |
Гарантия: | Ограниченная гарантия сроком на 1 год |
Опции: | Разметочная линия по центру экрана, черная или прозрачная желтая. Система двойных линз с одной или двумя призмами для 18х, 15х. |
Дополнительное оборудование: | Крышка, защищающая от пыли Набор для чистки Вращающийся стол Ручка для транспортировки Моторизованная каретка подачи рулонных пленок 16/35 мм в открытых катушках Педаль для моторизованной каретки Счетчик блип-меток на рулонной пленке – в версии устройства с моторизованной кареткой |
Технические параметры и внешний вид могут быть изменены без предварительного уведомления.
УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11
Устройство просмотра микрофильмов, модель 4601-11 предназначено для просмотра документов с различными кратностями уменьшения, представленными либо на микрофишах, либо на рулонных пленках. На экране модели 4601-11 можно полностью отобразить документы международных стандартных размеров А4 или USA Letter, либо документы размеров А.
Модель 4601-11 может работать со стандартными микрофишами размера 105 х 155 мм, либо, будучи оснащенной кареткой для рулонной пленки 16/35 мм, может обрабатывать пленки шириной 16 или 35 мм. Можно легко снять, как каретку для микрофиш, так и каретку для пленок, и установить на ее место другую каретку.
Устройство чтения может быть оснащено как одинарными, так и двойными объективами. Но в любом случае устройство всегда оснащено системой, позволяющей устанавливать двойные объективы. Устройство всегда оснащено призмой для поворота изображения. Она позволяет пользователю, поворачивая призму, поворачивать изображение на экране на 360о.
Модель 4601-11 оснащена системой подсветки мощностью 50 Вт, напряжение 13.8 В. В ней используется лампа типа EPZ мощностью 50 Вт, напряжение 13.8 В. При необходимости она должна быть заменена лампой типа EPZ мощностью 50 Вт, напряжение 13.8 В.
ВНИМАНИЕ: Установка лампы с иными параметрами может привести к серьезному повреждению устройства чтения.
Устройство чтения собирается с заказными параметрами и может не оснащаться всеми опциями в конфигурации, требуемой заказчиком или дилером. Таким образом, Ваше устройство чтения в версии с одним объективом укомплектовано системой двух объективов с одним объективом, либо двумя объективами в версии с двумя объективами. Устройство всегда оснащается призмой поворота изображения. В случае особых объективов малой кратности устройство может также оснащаться второй призмой.
В соответствии с требованиями заказчика, устройство чтения может быть оснащено кареткой для микрофиш, кареткой для рулонной пленки с ручной подачей, либо моторизованной кареткой для рулонной пленки. Каретки взаимозаменяемы, поэтому, сняв одну, можно легко установить другую. В любом случае в комплектацию устройства входит либо каретка подачи рулонной пленки вручную, либо моторизованная каретка, но не обе сразу.
За дополнительной информацией по устройству чтения 4601-11 просим обратиться к Вашему дилеру, либо напишите письмо или отправьте факс в Indus International, Inc. При запросе запчастей просим указывать серийный номер устройства чтения, указанный на ярлыке, прикрепленном на устройстве.
Инсталляция и работа с устройством
(Просим также ознакомиться с руководством по ручной или моторизованной каретке рулонной пленки).
1. Извлеките устройство чтения из картонной коробки и осмотрите его на предмет повреждений, которые могли произойти в ходе транспортировки. О любых повреждениях сообщите своему дилеру, продавшему устройство, либо транспортной компании, доставившей его.
2. Объективы (один – для устройства с одним объективом, два – для устройства с двумя объективами) упакованы в отдельной небольшой коробке. Найдите эту коробку и извлеките из нее объектив/ы, чтобы установить их в устройство.
3. Снимите экран и снимите упаковочный материал, защищающий систему объектива и призму, так, чтобы стало возможно установить в устройство объектив.
4. С помощью рычага переключения между двумя линзами переведите систему объектива вправо, чтобы установить в держатель первый объектив. Передвиньте рычаг переключения между двумя линзами влево, чтобы установить в держатель второй объектив. В случае системы с одним объективом следует установить только один объектив. Установив объективы, проверьте, чтобы призма не задевала верх объектива при переключении системы объективов с одного объектива на другой.
5. Установите экран. Удерживая экран с помощью двух прилагаемых зажимов, вставьте верхний край экрана за металлическую скобу, и отпустите его, чтобы экран под силой своей тяжести нижним краем встал на место внизу экранного отверстия, проделанного в корпусе устройства.
6. Удалите ящик, нажав кнопку извлечения ящика с правой стороны основания устройства. Отложите ящик в сторону до тех пор, пока не будут установлены каретка для микрофиш или каретка для рулонной пленки.
7. Установите каретку на поверхность носителя так, чтобы рельсы каретки попадали на направляющие ящика. В ходе установки каретки на место (подталкивая ее) надо будет обязательно, наклонив, открыть сборный узел верхнего стекла так, чтобы ее направляющая зашла под отверстия сборного узла верхнего стекла. Проверьте, чтобы каретка свободно перемещалась назад/вперед и влево/вправо.
Если Вы установили каретку для микрофиш или ручную каретку для пленки, то теперь Вы можете начать работу с устройством чтения. Для правильного использования ручной каретки для пленки рекомендуем ознакомиться с инструкцией, прилагаемой к каретке. Если Вы установили моторизованную каретку для пленки, Вам надо подсоединить кабель питания моторизованной каретки к обратной стороне блока питания, поставляемого вместе с моторизованной кареткой. В этом случае с целью правильного использования моторизованной каретки просим ознакомиться с инструкцией, прилагаемой к каретке.
8. Установите ящик в устройство.
9. Подключите устройство к источнику переменного тока. Удостоверьтесь, что напряжение, на которое рассчитано устройство, соответствует напряжению в Вашей электросети.
10. Включите устройство чтения выключателем, расположенным впереди ящика.
11. Поместите микрофишу или рулонную пленку в каретку для микрофиш или для пленки, и Вы увидите изображение на экране.
12. Существуют две ручки управления. Нижняя ручка предназначена для фокусировки изображения на экране, а верхняя ручка – для поворота экранного изображения. Нижней ручкой сфокусируйте изображение. Для поворота экранного изображения на 90о достаточно повернуть верхнюю ручку на 45о.
УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11

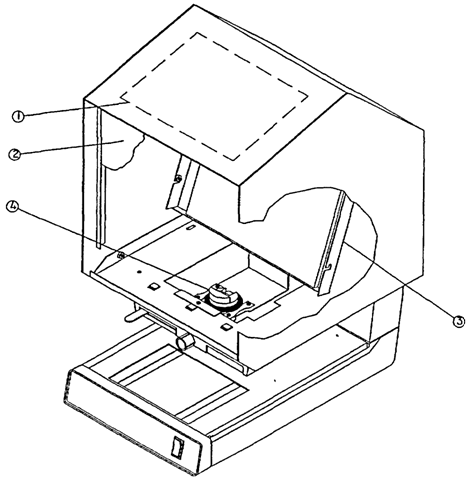

Тип 1) Одна линза (18х, 24х, 32х, 36х, 42х или 48х) с одной призмой

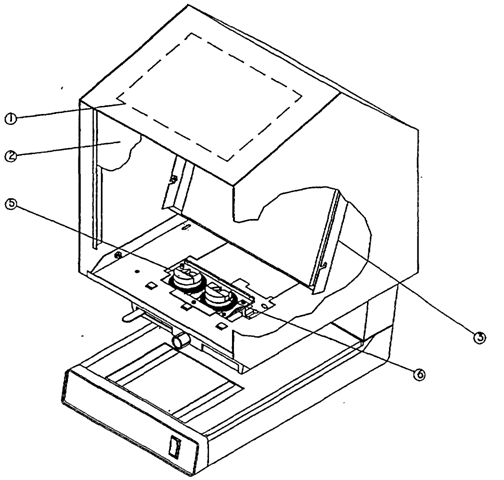

Тип 2) Две линзы (18х, 24х, 32х, 36х, 42х или 48х) с одной призмой
УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11

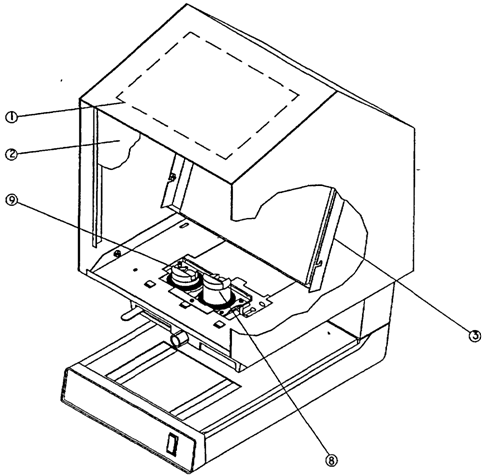

Тип 3) Две линзы (18х, 24х, 32х, 36х, 42х или 48х) с двумя призмами
УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11
Тип 4) Одна линза (15х) с одной призмой
УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11
Тип 5) Две линзы (15х вместе с 18х, 24х, 32х, 36х, 42х или 48х) с двумя призмами
УСТРОЙСТВО ПРОСМОТРА МИКРОФИЛЬМИРОВАННЫХ ДОКУМЕНТОВ
Модель 4601-11

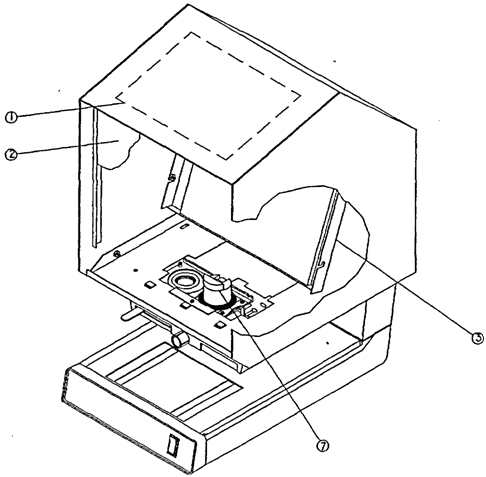

СПИСОК ДЕТАЛЕЙ
№ п/п | № детали | Описание детали |
1 | Зеркало #1 | |
2 | Экран – синий | |
3 | Зеркало в сборе #2 | |
4 | Призма в сборе (укажите кратность объектива) | |
5 | Призма в сборе (укажите кратность объектива) | |
6 | Призма в сборе (укажите кратность объектива) (18х, 24х, 32х, 36х) | |
Призма в сборе (укажите кратность объектива) (42х, 48х) | ||
7 | Призма в сборе | |
8 | Призма в сборе | |
9 | Призма в сборе (укажите кратность объектива) (18х, 24х, 32х, 36х) | |
Призма в сборе (укажите кратность объектива) (42х, 48х) |

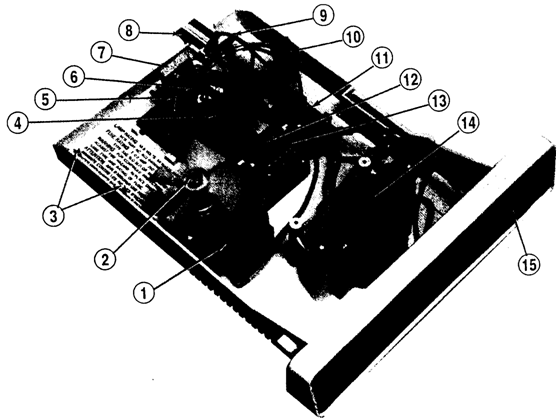

СПИСОК ДЕТАЛЕЙ
№ п/п | № детали, совпадающий с моделью 4601-01/02 | Описание детали |
1 | Мотор вентилятора 120 В в сборе (для США и Канады) с клеммами, без лопастей | |
Мотор вентилятора 220/240 В в сборе (для международного рынка) с клеммами, без лопастей | ||
Мотор вентилятора 100 В в сборе (для Японии) с клеммами, без лопастей | ||
2 | Лопасть вентилятора (для США и международного рынка) | |
3 | Место хранения запасной лампы | |
4 | Призма в сборе (укажите кратность объектива) (18х, 24х, 32х, 36х) | |
5 | Удлинитель пружины | |
6 | Лампа (номер и тип лампы указаны на ярлыке в отсеке электропитания) | |
7 | Гнездо | |
8 | Кабель питания (ящик) | |
9 | Материнская клемма | |
10 | Провод заземления | |
11 | Плавкий предохраниА | |
12 | Холодное зеркало | |
13 | Нагреваемый дефлектор | |
14 | * | Трансформатор в сборе с клеммами № |
* Укажите тип лампы и линейное напряжение | ||
15 | Переключатель SPDT |

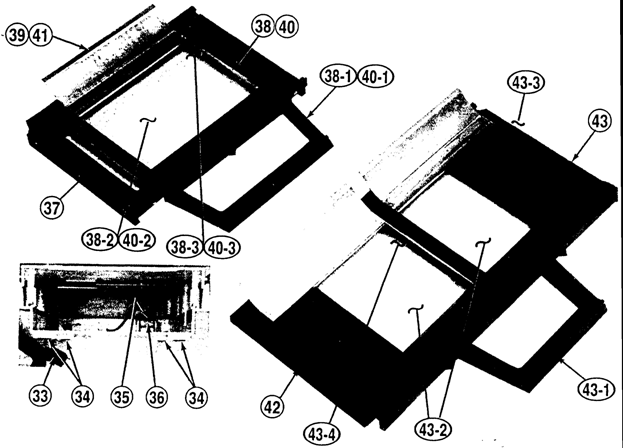

СПИСОК ДЕТАЛЕЙ
№ п/п | № детали, совпадающий с моделью 4601-01/02 | Описание детали |
33 | Жгут проводов 120 В (для США и Канады) с клеммами, № | |
Жгут проводов 220/240 В в сборе (для международного рынка) с клеммами, № | ||
34 | Каучуковый изолятор | |
35 | Контакт электропитания | |
36 | Крышка для клемм | |
37 | Каретка в сборе (4х6" для одинарных и 4х73/8" для каталожных карточек) | |
38 | Каретка для микрофиш в сборе (для одинарных карточек 4х6") без верхней стеклянной пластины | |
38-1 | Рамка каретки (для одинарных карточек 4х6") | |
38-2 | Нижняя стеклянная пластина | |
38-3 | Фиксирующий зажим для стекла | |
39 | Верхняя стеклянная пластина в сборе (4х6") | |
40 | Каретка для микрофиш в сборе (для карточек 4х73/8") без верхней стеклянной пластины | |
40-1 | Рамка каретки (для карточек 4х73/8") | |
40-2 | Нижняя стеклянная пластина | |
40-3 | Фиксирующий зажим для стекла | |
41 | Верхняя стеклянная пластина в сборе (4х73/8") |
№ п/п | № детали, совпадающий с моделью 4601-01/02 | Описание детали |
42 | Каретка в сборе (4х6" двойная) | |
43 | Каретка для микрофиш в сборе (для двойных карточек 4х6") без верхней стеклянной пластины | |
43-1 | Рамка каретки (для двойных карточек 4х6") | |
43-2 | Нижняя стеклянная пластина | |
43-3 | Фиксирующий зажим для стекла | |
43-4 | Фиксирующий зажим для стекла (для двойных карточек 4х6") |

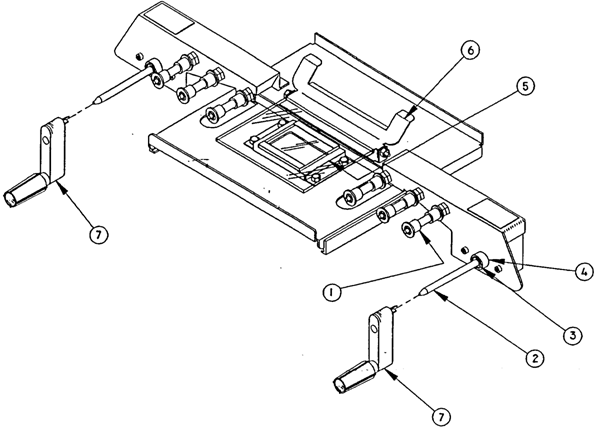

Руководство по работе с RF1635
№ п/п | № детали | Описание детали |
1 | Канал рулонной пленки | |
2 | Ось | |
3 | Кольцо | |
4 | Прокладка | |
5 | Нижняя стеклянная пластина в сборе | |
6 | Верхняя стеклянная пластина в сборе | |
7 | Рукоятка | |
8 | Прокладка для катушки 16 мм |
|

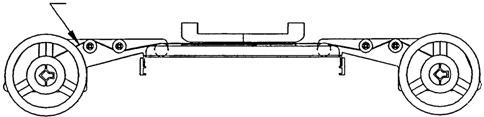

Подающая катушка Принимающая катушка
1. RF1635 может быть установлен на любом устройстве чтения INDUS 4601-01, 4601-02, 4601-03 и 4601-06 (чьи серийные номера начинаются с RF) устройств чтения серии 4601-11.
2. Извлеките ящик блока питания и каретку микрофиш, затем установите RF1635. Установите ящик блока питания на место.
3. Установите подающую катушку с левой стороны и зарядите пленку в соответствии со схемой. Вытяните узел вперед, чтобы верхнее стекло поднялось, облегчив зарядку пленки.
4. Установите принимающую катушку с правой стороны.
5. Наденьте на ось рукоятку и защелкните стопор на катушке.
6. Просмотр возможно осуществлять, протягивая пленку как назад, так и вперед.
7. В случае с катушками 16 мм сначала установите прокладку, а затем саму катушку. Прокладку можно хранить на магнитном держателе, расположенном на металлической раме позади оси.
