Junior MAX. Controller. Инструкция по эксплуатации

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Программная память Junior MAX.

Этот контроллер оснащен встроенной батареей поддержки "на борту", которая обеспечивает программную память в течение нескольких лет при отсутствии внешнего электропитания.

Для программирования контроллера без подключения питания, установите батарею напряжением 9 Вольт. Батарея включит дисплей. Для начала программирования нажмите одну из клавиш (любая клавиша).

Режим программирования выключается через 10 секунд, если никакая клавиша не нажата.

Автоматический прерыватель (предохранитель).

Контроллер оснащен автоматическим прерывателем. Короткое замыкание в цепи питания или в цепи соленоида клапана вызовет автоматическое отключение прибора. Прибор автоматически перезапускается после некоторой временной задержки. Попытки перезапуска продолжаются до переключения на следующий станцию (клапан, зону полива). Для подтверждения наличия проблемы короткого замыкания, переключите контроллер в ручной режим и запускайте станцию (клапан). Если питание на соответствующий клапан не поступает ити выключается ранее установленного программой времени, проверьте проводку в цепях силового питания и питания соленоида клапана.

Индикация отсутствия электропитания контроллера.

При прекращении электропитания высвечивается индикатор «24V» (если в прибор установлена батарея 9В). При возобновлении питания индикатор «24V» гаснет.

Электрические характеристики.

Электропитание : 230В 50Гц , (встроенный трансформатор, маркировка СЕ)

Потребляемая мощность 60 Вт, ток 0,5 А макс.

Параметры на выходе: 24В АС, макс. 6 ВА на соленоид клапана,

6 ВА на мастер-клапан/реле запуска насоса,

12 ВА – полная нагрузка

Индикатор режима программимрования.

Наклеиваемый шильд (см. в упаковке).

Элемент питания 9 В.

Трансформатор (устанавливается в помещении, защищенном от влаги)

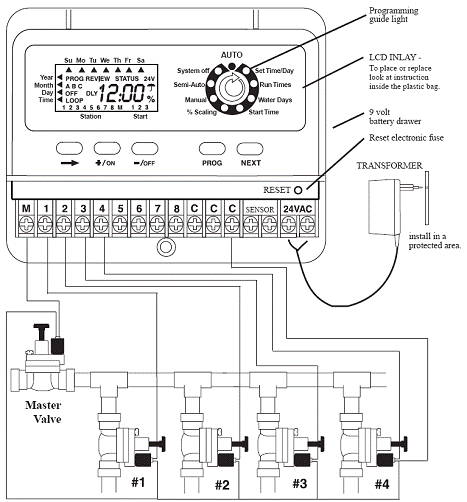

Подключаемые электромагнитные клапаны.

Снимите нижнюю крышку. Установите устройство на стене используя верхнюю прорезь под крепежный винт. Выровняйте корпус, затем закрепите его нижним крепежным винтом.

Подключите провода от соленоидов к терминальному блоку. Соедините один провод от соленоида до своего соответствующего номера станции на терминальном блоке и другом проводе на терминал C-common. Подключите трансформаторные провода к 24 терминалам VAC.

Элемент питания 9В вставьте в батарейный отсек на правой боковой стороне корпуса до характерного щелчка.

ВНИМАНИЕ! Включайте сетевое электропитание только после завершения и проверки всех подключений электропроводов.

Подключение датчика дождя.

Для подключения датчика дождя удалите перемычку с клемм SENSOR и соедините одну клемму проводом с клеммой «С» датчика дождя Irritrol, а другую клемму - с клеммой «N. C.» (нормально закрытый).

Как только контакты Сенсора Дождя переключаются с позиции «N. C.» на «N. O.», орошение будет приостановлено и продолжится, как только датчик дождя высохнет и контакты возвращаются на «N. C.».

Когда орошение приостановлено датчиком дождя, на табло индицируется:

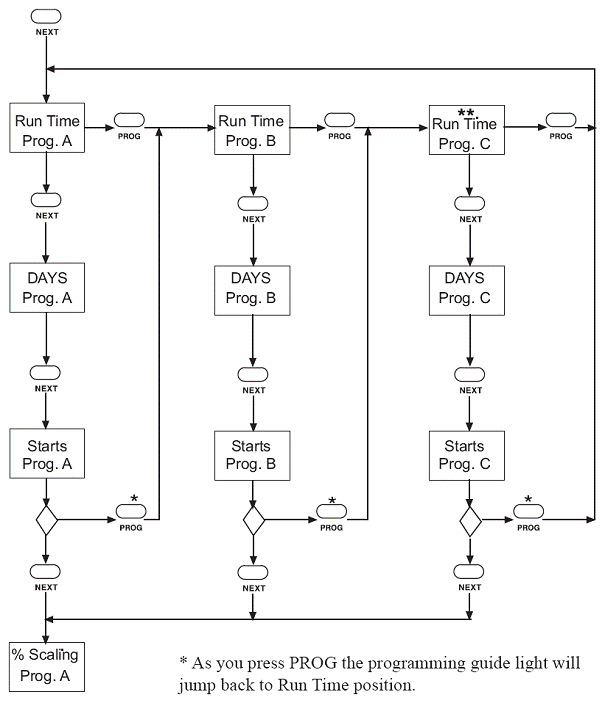

Блок-схема последовательности программирования.

* При нажатии «PROG» на дисплее отображается время выполнения команды. ** Запрограммируйте C - выполнение цикла программы. См. стр.

ПРОГРАММИРОВАНИЕ

Рекомендуется нажать клавишу «RESET» для очистки памяти

Нажмите «NEXT» для перехода в меню установки времени / даты

Программирование времени /даты

Установите текущие год, месяц, день и время:

Установка года клавишами «+/ON» и «-/OFF»



Нажмите

Установка месяца клавишами «+/ON» и «-/OFF»



Нажмите

Установка даты клавишами «+/ON» и «-/OFF»



Нажмите

Установка времени клавишами «+/ON» и «-/OFF»



Нажмите если Вы хотите вернуться к установке года.

ПРИМЕЧАНИЕ: при нажатии и удержании клавиш «+/ON» или «-/OFF», цифры будут меняться быстро.



Нажмите «NEXT» для перехода в меню «RUN TIME» (ВРЕМЯ ВЫПОЛНЕНИЯ).

Программирование времени выполнения (RUN TIME)

Этот контроллер имеет 3 независимых программы: A, B и C.

Выбираются зоны полива, которые Вы хотите включить в каждую из программ. Установите первую программу.

Вы можете включить зоны полива в программу вводя ВРЕМЯ ВЫПОЛНЕНИЯ для этих зон.

Невыбранные зоны полива в программе не активируются.

Нажмите «PROG», чтобы выбрать программу, которую Вы хотите установить.

Желаемое ВРЕМЯ ВЫПОЛНЕНИЯ выбирается клавишами «+/ON» или «-/OFF».



Нажмите для перехода к следующей зоне полива.

Для перевода функции ВРЕМЯ ВЫВПОЛНЕНИЯ в положение ВЫКЛ нажмите клавиши «+/ON» и «-/OFF» и удерживайте несколько секунд дпо тех пор, пока на дисплее не отразится индикатор «OFF».



Для исключения мастер-клапана в работе данной программы нажмите и удерживайте, пока

не высветится «М». На дисплее отразится «On».

Затем нажмите «-/OFF» для отключения мастер-клапана. Для повторного включения «+/ON».



Нажмите «NEXT» для перехода в меню «WATER DAYS» (дни выполнения полива).

Программирование «WATER DAYS» (дни выполнения полива).

Предусмотрено 4 варианта выбора установки дней выполнения полива:

CAL - выбор дней недели. (установите все дни «ON»)

Int – установка дневного интервала (от1 до 7 дней), и 1-го дня запуска учета интервала

Odd - орошение по нечетным числам (31-е число пропускается)

En - орошение по четным числам.

Вариант программирования CAL: нажмите «+/ON» для включения выполнения полива в данный день или «-/OFF» для отключения полива.

Нажмите для выбора интервала или NEXT для перехода к следующему этапу.

Вариант программирования Int: нажмите «+/ON» или «-/OFF» для выбора дневного интервала.



Нажмите для установки 1-го дня, для выбора функции полива «+/ON» или «-/OFF».



Вариант программирования Odd: нажмите

ВНИМАНИЕ! 31-е число пропускается.



Вариант программирования En: нажмите для выхода в режим календаря «CALENDAR».

Нажмите для перехода в меню установки времени начала полива «START TIMES».

Программирование времени начала полива «START TIMES».



Каждая программа полива может запускаться до 3-х раз в сутки.

Нажмите «+/ON» или «-/OFF» для установки времени первого запуска. Нажмите для активации повторных запусков и установите для них время запусков клавишами «+/ON» или «-/OFF»

Для отключения запуска программы нажмите одновременно клавиши «+/ON» или «-/OFF» и удерживайте до отображения на дисплее индикатора “OFF”.

После установки времени запусков Вы можете нажать клавишу «PROG» для ввода данных для следующей программы. Контроллер при этом автоматически войдет в меню установки времени полива (RUN TIMES) для следующей программы.

Если нажать, то Вы перейдете к режиму установки процентного баланса воды «% Scaling».

Программирование процентного баланса воды «% Scaling».

В этой программной позиции, Вы можете увеличить или уменьшать ВРЕМЯ РАБОТЫ всех зон полива в диапазоне от 0% (программа OFF) до 200% с шагом регулировки 10%.



Нажмите для выбора программы, для которой Вы хотите установить процентный баланс.

Нажмите клавиши «+/ON» или «-/OFF» для изменения значения баланса с 100% (предустановленно по умолчанию) до требуемого значения.

Новое скорректированное время выполнения программы будет отображено всякий раз, когда данная программа активирована (выполняется полив).

«% Scaling» также будет отображена на дисплее всякий раз, когда эта функция активна, чтобы предупреждать Вас, что время выполнения скорректировано.

Для переключения программы в режим ОТКЛ (OFF).

Если Вы хотите прекратить выполнение программы, установите значение процентного баланса воды 0 %. На дисплее отобразится индикатор «OFF».

Для возврата в рабочий режим войдите в меню процентного баланса воды «% Scaling» и установите процентное значение.



Нажмите для выбора/переключения программы.



Нажмите для перехода в РУЧНОЙ режим «MANUAL».

Ручной режим программирования «MANUAL».

В ручном режиме Вы можете устанавливать время работы для каждой из зон полива, которые Вы хотите настроить. Зоны полива будут запускаться в порядке их номеров.

Нажмите клавиши «+/ON» или «-/OFF» для установки времени работы 1-й зоны.

Для перехода к следующей зоне полива нажмите

Для возврата в меню установки для зоны 1 :



Нажмите - переход в автоматический режим «AUTO-RUN»

Нажмите «-/OFF» (находясь в режиме «AUTO-RUN») для выключения установленных настроек.

Все зоны полива и ВРЕМЯ РАБОТЫ отражаются на дисплее. Высвечивается зона полива, активная в данный момент и обратный отсчет оставшегося времени полива данной зоны.

Нажмите для перехода в полуавтоматический режим «SEMI-AUTO»

Полуавтоматический режим «SEMI-AUTO».

В этом режиме Вы можете установить последовательность включения зон полива, для каждой из которых выбрана программа.



Нажмите для выбора программы, которую Вы хотите установить.

На дисплее отобразятся все зоны полива, для которых выбрана данная программа.



Нажмите, если Вы хотите установить какую-либо из зон в качестве 1-й.

Нажмите «+/ON» для подтверждения выбранной последовательности зон.



Нажмите для установки другой зоны полива в качестве 1-й.

Нажмите «-/OFF» для отключения выбранной последовательности (до ее завершения).

На дисплее отобразится оставшееся время работы для каждой из задействованных зон.

Нажмите для перехода в режим «SYSTEM OFF».

Режим «SYSTEM OFF».

В данном режиме выполняются 3 основные функции:

1.  ALL PROGRAMS OFF - ВСЕ ПРОГРАММЫ СТОП. Орошение остановлено по всем программам.

На дисплее отражается индикатор «OFF».



Нажмите чтобы установить другую функцию или нажмите для перехода в режим

«AUTO-RUN».

2.  RAIN RELAY - РЕЖИМ ЗАДЕРЖКИ. Программа полива приостанавливается на выбранное количество дней.

Нажмите «+/ON» или «-/OFF» для выбора количества дней.

На дисплее отразится и количество дней задержки полива (мигание)

Нажмите чтобы установить другую функцию или нажмите для перехода в режим

«AUTO-RUN».

3.  PROGRAM ERASE – СТИРАНИЕ ПРОГРАММ. Вы можете стереть все данные, введенные в программу. Операция может быть проведена для выбранной программы.

Нажмите PROG, чтобы выбрать программу, которую Вы хотите стереть.

Нажатие «+/ON», чтобы стереть. На индикаторе высветится «PE» и мигнет 5 раз.



Нажмите для перехода в режим «AUTO-RUN».

Режим «AUTO-RUN».

Этот режим индицирует информацию о работе зон полива, а также используется для просмотра всех данных, загруженных в программы орошения.

На дисплее Вы можете контролировать следующие данные:

·  Текущее время и дата

·  Программа (программы) в позиции «ВЫКЛ».

·  Информация относительно зон полива: программа, номер зоны и оставшееся время работы.

·  Активная задержка полива.

·  Индикация отсутствия внешнего электропитания.

Для прекращения выполнения цикла полива нажмите до перехода в режим «SEMI-AUTO», затем нажмите «-/OFF» .

Для просмотра занесенных параметров в каждой из программ:

нажмите , для выбора программы, параметры которой нужно отследить, нажмите.

Когда нужная программа выбрана, нажмите «+/ON» для отображения ее параметров.

Если Вам необходимо отображение полной информации о работе выбранной зоны:

Нажмите для перехода в режим STATUS. На дисплее отобразится оставшееся время работы зоны

полива, ее порядковый номер и время запуска.

Нажмите для перехода в режим «AUTO-RUN».

Программа C - «ПРОГРАММА-ЦИКЛ».

Программа С – циклически выполняемая программа. Прекрасно подходит для таких режимов орошения, как прорастание семян, охлаждение туманом и т. п. Для выполнения данной программы могут быть задействованы дополнительные контрольные устройства, такие, как датчики влажности или температуры.

ПРИМЕЧАНИЕ:

- Если введено только одно стартовое время (Start 1), контроллер будет выполнять регулярные запуски через интервал времени 5 минут (установлено по умолчанию).

- Интервал между циклами включает время работы.

ПРИМЕР: при проращивании газонной травы режим полива – каждые полчаса с 7 часов утра до 6 часов вечера. Требуемое время работы зоны полива - 2 минуты.

«Run Time» = 2:00 (2 минуты)

“Start 1” = 7:00 AM Время активации программы-цикла

“Start 2” = 6:00 PM Время останова программы-цикла

“Start 3” = 0:30 = 30 Интервал между циклами

	Время полива		Время полива
	Зона 1 2 минуты	Зона 2 2 минуты	Зона 3 2 минуты		Зона 1 2 минуты	Зона 2 2 минуты	Зона 3 2 минуты
	Интервал между циклами 30 минут

07

________________________________________________________________

План ПОЛИВА контроллера JUNIOR MAX
