Кнопочные посты управления кабельного типа.
Предназначение
Пульты управления типа KS
Пульты управления типа KS предназначены для управления канатными и цепными электрическими талями, электрическими тельферами, электрическими лебёдками, станками, машинами и устройствами дальнего управления, а также другими электрическими цепями с напряжением до 400 В, 50…60 Гц для переменного тока и до 220 В для постоянного тока.
Устанавливаются в закрытых помещениях, при отсутствии взрывчатых, горючих или химически активных газов, пыли и паров. Также могут быть установлены на открытом воздухе, но должны быть предохранены от непосредственного воздействия атмосферных осадков.
Технические характеристики
Номинальное напряжение изоляции | V | Hz |
Номинальное коммутируемое напряжение | V | Hz |
Номинальное импульсное выдерживаемое напряжение | kV | 2,5 |
Сигнализационное напряжение лампочки накаливания | V | 12, 24 AC/DC |
Сигнализационное напряжение диодной сигнализационной лампочки | V | 24 AC/DC 110, 220 AC |
Тип цоколя сигнализационного элемента | - | BA9s |
Номинальный коммутируемый ток | А | 10 |
Номинальный коммутируемый ток: Категория пользования AC4 Ue = 400V AC15 Ue = 400V DC13 Ue = 220 V | A |
|
Прочность AC4 Ue = 400 V Ie = 2A AC15 Ue = 400 V Ie = 1A DC13 Ue = 220 V Ie = 0,16A | вкл. | 1 x 105 5 x 105 1 x 105 |
Номинальная частота включений | вкл/час | 600 |
Механический ресурс | вкл. | 1 x 106 |
Температура окружающей среды | C0 | - 20... +70 |
Степень защиты | - | IP 54 |
Сечения соединительных проводов - многожильный - одножильный | мм2 мм2 | 1 или 2х0,5...0,75 1 или 2х0,5...1 |
Зажимные винты: - главных токоведущих зажимов - защитного зажима | - - | M3 M5 |
Максимальная сила действующая на кнопку | N Ньютон | 30 |

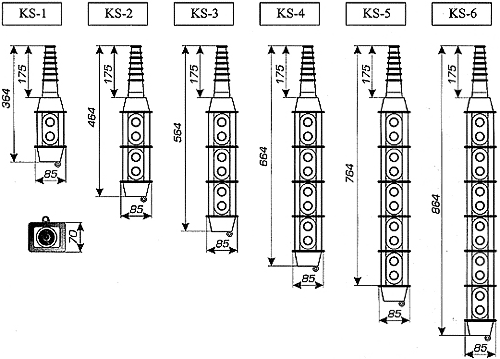

Ассортимент пультов управления KS
Тип | Описание | Масса, кг (± 15%) |
KS-1 | Одноэлементный пульт управления | 0.55 |
KS-2 | Двухэлементный пульт управления | 0.78 |
KS-3 | Трехэлементный пульт управления | 1.03 |
KS-4 | Четырехэлементный пульт управления | 1.35 |
KS-5 | Пятиэлементный пульт управления | 1.62 |
KS-6 | Шестиэлементный пульт управления | 1.85 |
Конструкция
Пульты управления состоят из одной (до шести) секций с кнопками управления и элементами сигнализации.
Отдельные кнопки и элементы делятся на
- сигнализационные и аварийные
- СТАРТ-СТОП главного выключателя
- управления главных движений
- управления вспомогательных движений
Сигнализационные элементы снабжены сигнализационной лампочкой и кнопкой звукового сигнала. Остальные элементы снабжены двумя взаимно механически блокированными кнопками управления, которые после нажатия воздействуют на миниатюрные выключатели вызывая их переключение.
В зависимости от потребностей секции пультов управления могут быть снабжены следующими типами кнопок
- одноступенчатые кнопки для одной скорости управления
- двухступенчатые кнопки для двух скорости управления одной кнопкой
- одноступенчатые кнопки для прямого управления двигателей одновременно двумя миниатюрными выключателями.
-аварийные кнопки управления с блокировкой
-кнопки управления поворотные с замком
Корпус кассеты выполненный из изоляционной жёлтой пластмассы о большой электрической прочностью изоляции и большой механической прочностью. Сверху кассета заканчивается крышкой с сальником для вывода и уплотнения провода в резиновой трубке. Под сальником находится обойма для крепления проводов, а снаружи крышки держатель для подвески кассеты на внешним несущим тросе.
В нижней крышке может быть вмонтированный 1 миниатюрный выключатель типа LM-1 или набор 2 миниатюрных выключателей типа LM-1,оснащенный ключом, который делает невозможным управление только при наличии ключа.
Ключ в замке имеет два положения
"0" - система выключена
"I" - система включена
Ключ можно извлечь только в положении ''0''.
На несущей конструкции, внутри пульта, находитяся два винта М5. Один винт, размещенный с левой стороны служит для присоединения защитного провода заземления, а второй для прикрепления проводов в резиновой трубке. На той же несущей конструкции прикреплённый патрон сигнализационной лампочки и миниатюрные выключатели типа МРО-В. Цветы сигнализационных лампочек и число миниатюрных выключателей зависимы от типа и функции секции пульта.
Климатический режим работы
Исполнение | Относительная влажность | |
% | при темп С0 | |
Для умеренного климата | 50 95 | + 40 + 20 |
Для тропического и морского климата | 75 80 | + 40 + 35 |
Климатические исполнения
Пульты управления могут быть изготовлены в следующих климатических исполнениях
- для умеренного климата
- для тропического и морского климата.
