Распределительные силовые шкафы ШР11

Распределительные силовые шкафы ШР11.

Распределительные силовые шкафы ШР-11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями ППН-33 до 160А, ППН-35 до 250А, ППН-37 до 400А.

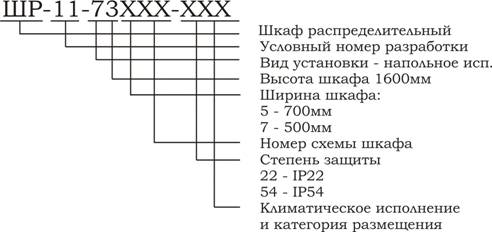

Структура условного обозначения:



Ввод и вывод проводов и кабелей предусмотрен снизу и сверху шкафа. Наибольшее число и сечение жил проводов или кабелей, присоединяемых к одному вводному зажиму:

для шкафов на номинальный ток 250 А - 2х95 кв. мм; для шкафов на номинальный ток 400А - 2х150 кв. мм

Силовые шкафы ШР11, в отличие от шкафов ШРС, имеют дополнительные возможности для применения. В шкафах ШР - ШР предусмотрены два ввода. В остальном, конструкция и схемы шкафов идентичны. Степень защиты - IP22; IP54 (по заказу); со стороны дна IPOO.

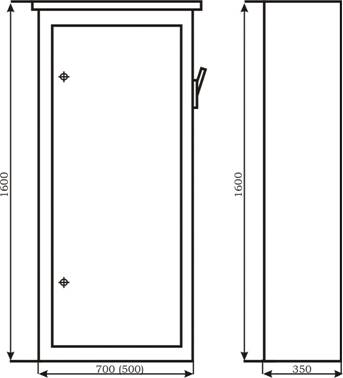

Внешний вид, габаритные размеры



Схемы главных цепей

тип панели	номинальный ток, А	принципиальная электрическая схема	тип и кол-во групп предохранителей на отходящих линиях	аналог
ППН-33 63А	ППН-33 100А	ППН-35 250А
ШР11 У3 ШР11 У2	250	рис.1	5	-	-	ШРС-1-20У3 ШРС-1-50У3
ШР11 У3 ШР11 У2	-	5	-	ШРС-1-21У3 ШРС-1-51У3
ШР11 У3 ШР11 У2	2	3	-	ШРС-1-22У3 ШРС-1-52У3
ШР11 У3 ШР11 У2	400	-	3	2	-
ШР11 У3 ШР11 У2	-	-	5	ШРС-1-26У3 ШРС-1-56У3
ШР11 У3 ШР11 У2	400	рис.2	8	-	-	ШРС-1-23У3 ШРС-1-53У3
ШР11 У3 ШР11 У2	-	8	-	ШРС-1-24У3 ШРС-1-54У3
ШР11 У3 ШР11 У2	-	-	8	-
ШР11 У3 ШР11 У2	4	4	-	ШРС-1-25У3 ШРС-1-55У3
ШР11 У3 ШР11 У2	2	4	2	ШРС-1-28У3 ШРС-1-58У3
ШР11 У3 ШР11 У2	-	6	2	-
ШР11 У3 ШР11 У2	400	рис.3	8	-	-	-
ШР11 У3 ШР11 У2	-	8	-	-
ШР11 У3 ШР11 У2	-	-	8	-
ШР11 У3 ШР11 У2	4	4	-	-
ШР11 У3 ШР11 У2	2	4	2	-
ШР11 У3 ШР11 У2	-	6	2	-
ШР11 У3 ШР11 У2	400	рис.4	8	-	-	-
ШР11 У3 ШР11 У2	-	8	-	-
ШР11 У3 ШР11 У2	-	-	8	-
ШР11 У3 ШР11 У2	4	4	-	-
ШР11 У3 ШР11 У2	2	4	2	-
ШР11 У3 ШР11 У2	-	6	2	-
