Как сделать джойстик для ПК своими руками
Введение
Большинство пользователей в играх используют лишь клавиатуру и мышь. Но ведь существуют ещё более удобные (правда, не для всех жанров игр) манипуляторы – джойстики. В этой статье я расскажу о том, как я сделал себе элементарный джойстик.
Два года назад, бороздя бескрайние просторы Интернета, я наткнулся на интересную информацию – джойстики, подключаемые к GAME-порту звуковой карты сделать своими руками очень легко. Схема там настолько простая, что собрать её может любой, кто хоть однажды брал в руки паяльник. Джойстики можно поделить на два типа: использующие переменные резисторы или оптопары. Вот схема джойстика и распиновка GAME-порта:
Если же делается оптический, то вместо переменных резисторов используем оптопару:
Поразмыслив, я выбрал второй тип. Не буду касаться электроники, т. к. всю информацию можно найти в Интернете.
Сборка Джойстика

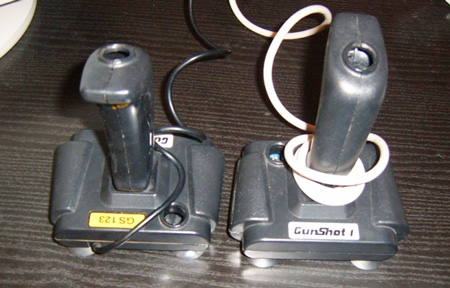

Есть у меня очень старая приставка (у которой, к слову, игры встроенные), у неё я позаимствовал два джойстика. Они очень удобной формы, да и ломать было совсем не жалко.

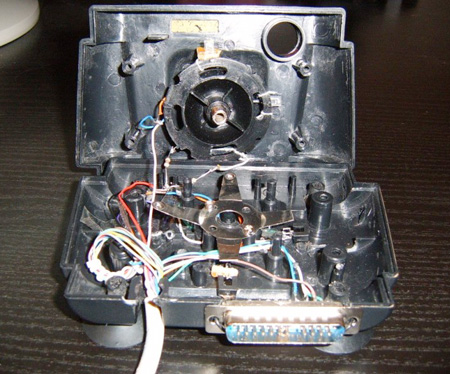

В один я впихнул две оптопары (одна для координат вперед-назад, другая для координат лево-право). Оптопары были вынуты из механической мышки, которую я приобрёл за 30 рублей. В принципе, оптопары можно купить и отдельно, но тогда затраты были бы внушительные. Светодиоды приклеил к подвижной части джойстика, а фотодиоды – к нижней неподвижной части.

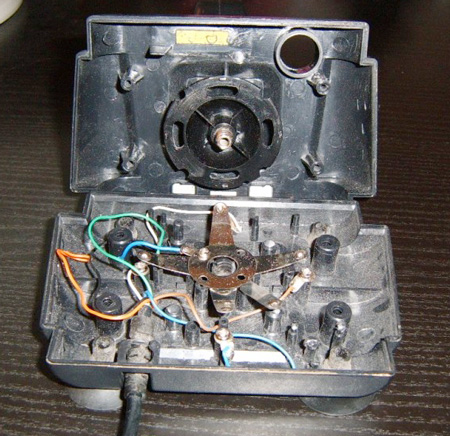

Второй джойстик я использовал по принципу коробки передач. Перемещая джойстик в самые крайние положения (вверх, вниз, влево, вправо) замыкаются контакты. Получается 4 позиции – 4 кнопки.

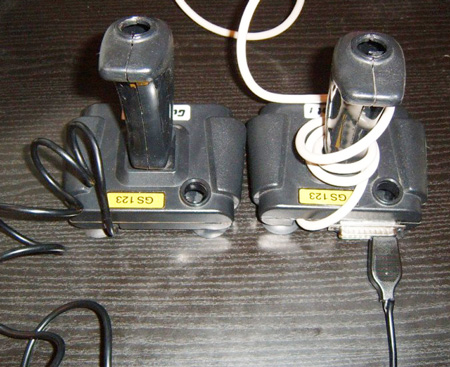

В самый раз для автосимуляторов: вверх/вниз – переключение передач, а влево/вправо для остальных нужд (например, гудок, ручной тормоз или же перестановка для NFS). Очень удобно и оригинально:). Первый джойстик подключается к GAME-порту, а второй к первому с помощью самодельного порта. Получается вот такая цепочка:
У первого джойстика есть одна особенность – отсутствие сопротивления, т. е. рукоятка спокойно перемещается и в центральное положение не возвращается. Тут есть и плюсы и минусы. С одной стороны рука практически не устаёт, я даже приноровился одним пальцем играть. С другой стороны сложно найти центральное положение (принципиально в авиа-симуляторах).

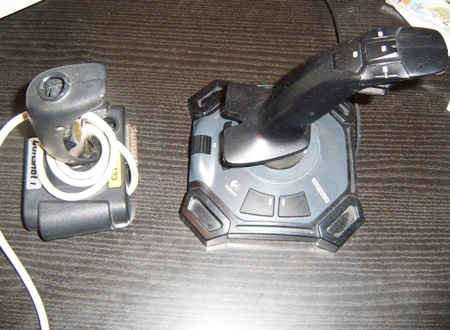

Эту конструкцию я использовал очень долго, пока друзья мне не подарили джойстик Logitech Attack 3.
Ручная сборка, конечно же, не идёт ни в какое сравнение с фирменными моделями, но цена самодельного джойстика в десятки раз меньше цен хороших джойстиков.
Выводы
Мало того, что при сборке и паянии я получил удовольствие, так ещё и играть было очень приятно. Ведь на клавиатуре нет элементарных вещей - возможности регулировки газа и поворота, которые вносят в игру долю реализма и массу приятных ощущений.
Если же хочется получать новые ощущения в играх, а денег на хороший джойстик нет, то берите пример с меня – сделайте джойстик Своими Руками:).
Лутовинов Максим (aka. Kok)
27/03.2005
