Подъемная платформа ИНВАПРОМ А1

Подъемная платформа ИНВАПРОМ А1

Производство: Россия, «ИНВАПРОМ»

Опросный лист. Версия 2.0.

Заказчик: ___________________________________________________

Адрес места установки: _______________________________________

Контактное лицо: ____________________________________________

Телефон: ____________________ /E-mail: _______________________

Доставка оборудования Самовывоз

Монтаж оборудования Шеф-монтаж

*При монтаже и пуско-наладке оборудования иной организацией,

гарантийные обязательства с компании «ИНВАПРОМ» снимаются.

Количество остановок Расстояние от пола до потолка

верхней остановки остановки

Отметки высот каждой остановки в мм.

0.000



Стандартная комплектация: шахта из сэндвич-панелей цвет - белый (RAL9003); внутреннее исполнение (для использования внутри помещения, УХЛ 4.2.); платформа 1100х1480 мм; двери с большим стеклом, цвет - белый (RAL9003); ручное открывание двери с фиксацией в открытом положении; без приямка (пандус для въезда); параметры электросети: 380 В, трехфазное; грузоподъемность 410 кг.

Спецификация: þ

1.	Установка оборудования вне зданий и сооружений (исполнение УХЛ 2.1.)
2.	Специальные размеры платформы (1000х1480, 1000х1280, 900х1280)
3.	Напряжение питающей сети 220В (исключает опцию увеличенной грузоподъемности 500 кг)
4.	Расположение шкафа управления на нижней площадке (стандартно на верхней)
5.	Отдельно устанавливаемый шкаф управления (установка шкафа в отапливаемое помещение)
6.	Устройство «Плавного пуска» (стандартно при выборе напряжения питания 220 В)
7.	Повышенная грузоподъемность платформы 500 кг (исключает опцию «Напряжение питающей сети 220 В»)

План шахты:

Шахта: þ

8.	Шахта из стекла (указать стороны остекления. См. план шахты) А ; В ; С
9.	Тип стекла шахты: JT=0 «Прозрачное» ; JT=16 «Тонированное» ; JT=23 «Молочное»
10.	Цвет исполнения шахты нестандартный целиком (если шахта из сэндвич-панелей) Указать RAL:_______
11.	Установка шахты в приямок (подготавливается заказчиком, глубина 50 мм)
12.	Установка шахты без приямка (установка с нашим пандусом, при отсутствии приямка)
13.	Освещение шахты на потолке светодиодным светильником (если нет – люминесцентной лампой)
14.	Обшивка металлическими листами стороны «D» (в случае отсутствия стены со стороны приводной колоны)
15.	Козырек над дверью (для уличного исполнения) Указать на каких остановках

Платформа:

16.	Высокая панель управления с зеркалом и светодиодными светильниками
17.	Складное сиденье на стенке платформы
18.	Напольное покрытие: Винил ; Алюминий ; Резина
19.	Звуковой сигнализатор прибытия на этажную площадку («Динь-Дон»)
20.	Голосовое оповещение о прибытии на этажную площадку (русскоязычное озвучивание действий)
21.	Пульт дистанционного управления платформой
22.	Индикатор положения платформы на панели управления
23.	Поручень на платформе из нержавеющей стали (если нет - из алюминия)
24.	Диспетчеризация

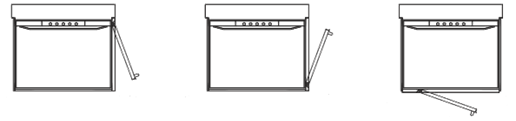

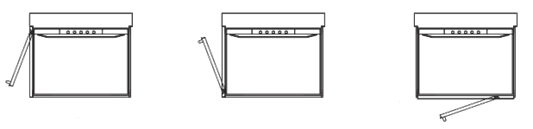

Расположение петель на дверях:

Уточнить расположение петель на каждой остановке:

BЛ   АЛ   АП   СЛ   СП   ВП
Остановка № 1   Остановка № 2   Остановка № 3	Остановка № 4 Остановка № 5 Остановка № 6

Двери:

Уточните исполнение дверей для каждой остановки:

Дверь с большим стеклом. Устанавливается, как внутри помещения, так и вне помещения.	Дверь с малым стеклом. Противопожарная (EI 60). Устанавливается только внутри помещения.	Дверь-калитка с большим стеклом. Устанавливается только в частных строениях. Используется только на последней (верхней) остановке.

þ

25.	Цвет исполнения дверей нестандартный. Указать RAL:________________
26.	Тип стекла двери: JT=0 «Прозрачное» ; JT=16 «Тонированное» ; JT=23 «Молочное»
27.	Индикатор положения платформы на дверных порталах этажных площадок
28.	Дверной поручень из нержавеющей стали (если нет - из алюминия)
29.	Вызывная беспроводная кнопка на этажной площадке (вызов платформы с помощью пульта)
30.	Автоматический привод** (автоматическое открывание и закрывание дверей) Если нет – механический))
31.	Встроенный привод (если нет – внешний)*

* Используются для установки в противопожарную дверь с малым стеклом

** Обязателен для установки в общественных зданиях

Комментарии Заказчика:

*Данный опросный лист предназначен для специалистов. Для детальной проработки нашим конструкторским отделом Вашего заказа просим выслать чертежи места установки, фотографии и другую информацию.
