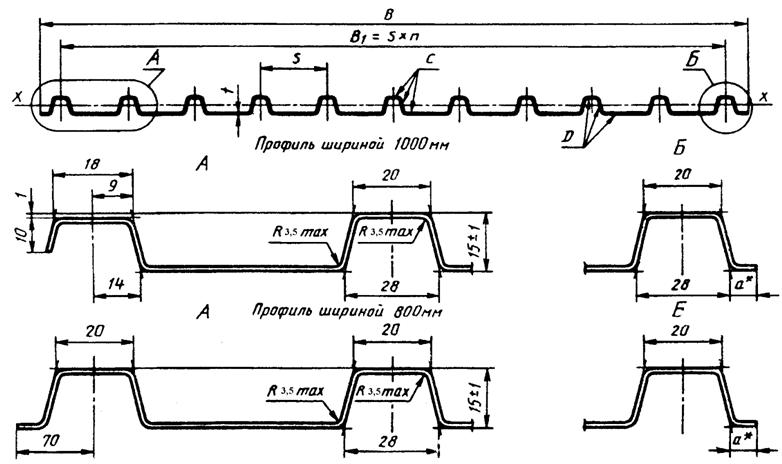

Рисунок 5 - Профилированный лист типа НС высотой 35 мм

Таблица 4

Справочные величины на 1 м ширины

Обозначение профили-

, мм

Пло- щадь

Масса 1 м

при сжатых полках по оси 2-2

при сжатых полках по оси 1-1

Масса

Ширина заготовки,

рованного листа

сече- ния А,

длины, кг

момент инерции , см

момент сопротивления, см

момент инерции , см

момент сопротивления, см

1 м, кг

мм

см

НС,6

0,6

7,5

6,4

14,92

8,56

8,27

15,41

9,25

8,4

6,4

НС,7

0,7

8,75

7,4

17,36

9,95

9,58

17,87

10,73

9,74

7,4

1250

НС,8

0,8

10,0

8,4

19,89

11,44

10,92

20,25

12,16

11,04

8,4

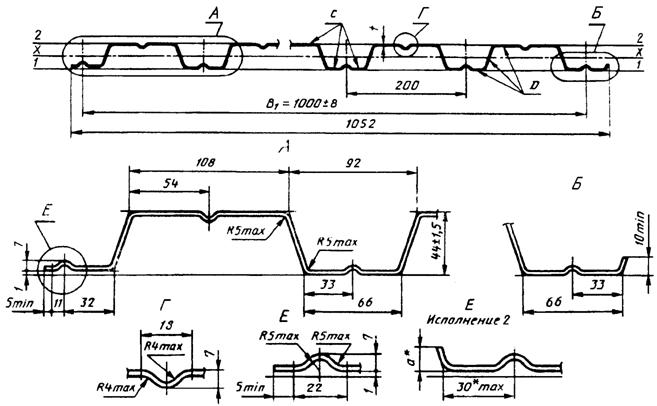

Рисунок 6 - Профилированный лист типа НС высотой 44 мм

________________

* Размер технологический,

Таблица 5

Справочные величины на 1 м ширины

Обозначение профили-

, мм

Пло-щадь

Масса 1 м

при сжатых узких полках

при сжатых широких полках

Масса

Ширина заготовки

рованного листа

сече-ния А, см

длины, кг

момент инерции , см

момент сопротивления, см

момент инерции, см

момент сопротивления, см

1 м, кг

, мм

НС,7

0,7

9,8

8,3

32,9

13,4

16,8

32,9

13,0

13,6

8,3

1400

HС,8

0,8

11,2

9,4

37,66

15,41

19,25

37,66

15,07

16,76

9,4

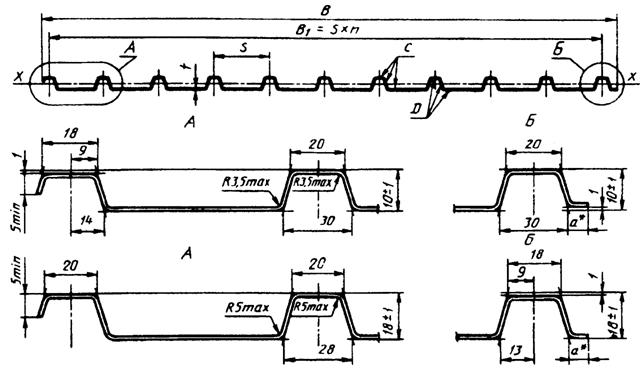

Рисунок 7 - Профилированный лист типа С высотой 10 и 18 мм

_________________

* Размер технологический,

Таблица 6

Обозначение профили- рованного листа

Размеры сечения, мм

Пло - щадь сече - ния А, см

Масса 1 м длины, кг

Справочная величина - момент инерции на 1 м ширины при сжатых широких полках ,

Масса 1 м, кг

Ширина заготовки, мм

см

С,6

918

899

0,6

9

6,0

5,1

0,81

5,7

1000

С,7

0,7

7,0

5,9

0,97

6,6

С,6

1022

1000

0,6

10

6,6

5,6

0,80

5,6

1100

С,7

0,7

7,7

6,5

0,98

6,5

С,6

1023

1000

0,6

10

7,5

6,4

3,04

6,4

1250

С,7

0,7

8,8

7,4

3,59

7,4
