ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При неправильном монтаже каминной топки могут быть последствия, видимые на вентиляционных решетках:

ü  Выход дыма через решетки (неправильно подключена топка к дымоходу).

ü  Почернение решетки (несоблюдение рекомендаций по теплоизоляции короба).

При использовании решетки вентиляционной необходимо соблюдать элементарные правила охраны труда и пожарной безопасности:

ü  Каминные вентиляционные решетки можно располагать только в одном уровне (на одном этаже) с камином.

ü  Во избежание ожогов не дотрагивайтесь до горячих деталей вентиляционной решетки.

ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ

ü  Защитно-декоративное покрытие изделия является безопасным для потребителя - не выделяет вредных веществ, при нагревании во время эксплуатации.

ü  Требования по утилизации всех видов чугунных изделий не устанавливаются.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Решетка Вентиляционная РВ-1 «Пава» СТО1-2007 упакована литейный комплекс ЛДВ» согласно требованиям, предусмотренным в действующей документации.

Решетка Вентиляционная РВ-1 «Пава» СТО1-2007 изготовлена и принята в соответствии с обязательными требованиями стандарта организации, действующей технической документации и признана годной для эксплуатации. Интегрированная система менеджмента организации сертифицирована в соответствии с MS ISO 9001:2008, MS ISO 14001:2004, OHSAS 18001:2007.

Дата выпуска

________________________

подпись лица ответственного

за приемку

________________________

М. Ш.

НЕ нашли? Не то? Что вы ищете?

литейный комплекс ЛДВ»

658204 Алтайский край, г. Рубцовск

Тел./Факс 8(385, 9-56-59

http://** E-mail: *****@***ru

ЛИТЕЙНЫЙ КОМПЛЕКС ЛДВ»

Решетка вентиляционная каминная

СТО 1-2007

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

РВ-1

«Пава»

г. Рубцовск

ОГЛАВЛЕНИЕ

Стр.
Ведение……………………………………………………………………………

2

1

Назначение изделия………………………………………………………...

2

2

Правила ухода за чугунным изделием…………………………………….

3

3

Технические характеристики………………………………………………

3

4

Комплектующие и устройство……………………………………………..

3

5

Сборка и эксплуатация изделия……………………………………………

3

6

Требования безопасности…………………………………………………..

4

7

Экологическая безопасность……………………………………………….

4

8

Свидетельство о приемке…………………………………………………..

4

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации содержит сведения, необходимые для изучения назначения изделия, правилам ухода, комплектации и устройства, требований безопасности при эксплуатации.

Необходимо помнить и знать:

Покупатель должен внимательно изучить и точно соблюдать указания настоящей инструкции. Производитель снимает с себя любую ответственность при ненадлежащем использовании изделия.

Необходимо сохранить данную инструкцию на все время эксплуатации изделия.

Политика нашей организации заключается в постоянном улучшении качества путем усовершенствования конструкции выпускаемых изделий, в связи с этим, организация оставляет за собой право внесения изменений в конструкцию без согласования и уведомления заказчика.

1.  НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Вентиляционная решетка для каминов. Служит для естественного конвекционного нагрева воздуха от современного камина и обогрева каминного зала или других помещений. Вентиляционная решетка для каминов назначение:

ü  Естественный конвекционный нагрев воздуха в коробе.

ü  Отсутствие перегрева топки, каминной облицовки, короба.

ü  Для вентиляции «компенсационного» мини-короба, дабы исключить перегрев потолка короба, или понижения температуры на потолочном дымоходном проводнике.

ü  Разводка горячего воздуха от камина по помещению (может располагаться и в 10 метрах от камина, по окончании воздуховодов-распределителей).

ü  Для распределения нагретого воздуха от стенок дымохода (короб вокруг вертикального дымохода, часто на втором этаже дома или дачи).

ü  Как решетка приточной вентиляции в каминный зал (при компенсации воздуха, необходимого камину для обеспечения горения и оптимальной тяги).

ü  Просто вентиляционная решетка на приточно-вытяжную вентиляцию (как продолжение интерьерного решения, в едином декоративном стиле).

2.  ПРАВИЛА УХОДА ЗА ЧУГУННЫМ ИЗДЕЛИЕМ

Специального ухода за вентиляционной решеткой не требуется. Изделия, имеющее защитно-декоративное покрытие должны храниться без доступа атмосферных осадков, во избежание разрушения декоративного покрытия.

3.  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры:

Длина 267 мм Высота 162 мм Глубина 29 мм

Размеры под закладку:

Длина 250 мм Высота 140 мм

Масса изделия в сборе 3,340 кг.

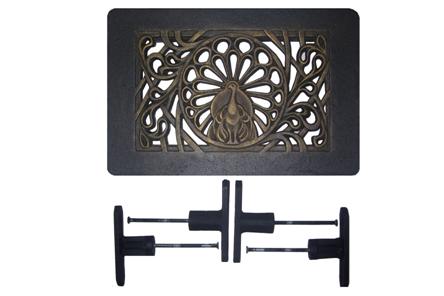

4. КОМПЛЕКТУЮЩИЕ И УСТРОЙСТВО

1. Рамка решетки вентиляционной – 1шт.

2. Крышка решетки вентиляционной – 1шт.

3. Гайка – 4шт.

4. Винт М5-6g85.58 – 4шт.

5. Инструкция по эксплуатации – 1шт.

Овал: 2Овал: 3Овал: 4

Рисунок 1.

СБОРКА И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

Установка.

Решетка вентиляционная устанавливается в вентиляционный короб камина, не выше чем 300 мм от теплоизолированного потолка короба-конвектора. При помощи Т-образных прижимов, имеющих внутреннюю резьбу, и четырех винтов рамка вентиляционной решетки устанавливается в проем кирпичной кладки (рисунок 2).

Рамку вентиляционной решетки можно устанавливать как во время кладки короба – конвек-тора, так и по ее завершению, в готовое уже изделие. На

Рисунок 2 рисунке 3 показан вид изнутри.

Рисунок 3
