Дверка

что позволяет воздушному потоку активизировать процесс догорания остатков топлива которое выделяется в виде сажи. Поэтому экономится топливо,

повышается КПД, и меньше обычного забиваются колодцы дымоходов отопительных конструкций отходами от процесса горения. Крышка дверки оснащена вставным стеклом Германской фирмы «ROBAX», максимальная температура устойчивости 7600С. Прижимы стекла отрегулированы при установке и дополнительной регулировки не подлежат.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При использовании дверки необходимо соблюдать элементарные правила охраны труда и пожарной безопасности:

ü  Во избежание ожогов не дотрагивайтесь до раскаленных деталей дверки голыми руками.

ü  Во избежание пожара перед растопкой печи или камина убедитесь, чтобы:

-  винтовые соединения были надежно затянуты;

-  предтопочный металлический лист, лежащий на полу перед дверкой, был свободным от горючих материалов.

ü  Не оставляйте топящейся камин (печь) без присмотра.

7.  ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ

ü  Защитно-декоративное покрытие изделия является безопасным для потребителя - не выделяет вредных веществ при нагревании поверхности изделия во время эксплуатации.

ü  Требования по утилизации всех видов печных приборов не устанавливаются.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Дверка топочная герметичная ДТГ-3БС «Ками» СТО1-2010 упакована литейный комплекс ЛДВ» согласно требованиям, предусмотренным в действующей документации.

Дверка топочная герметичная ДТГ-3БС «Ками» СТО1-2010 изготовлена и принята в соответствии с обязательными требованиями стандарта организации, действующей технической документации и признана годной для эксплуатации. Интегрированная система менеджмента организации сертифицирована в соответствии с MS ISO 9001:2008, MS ISO 14001:2004, ОHSAS 18001:2007.

Дата выпуска	________________________
подпись лица ответственного за приемку	________________________

М. Ш.

литейный комплекс ЛДВ»

658204 Алтайский край, г. Рубцовск

Тел./Факс 8(385, 9-56-59

http://** E-mail: *****@***ru

ЛИТЕЙНЫЙ КОМПЛЕКС ЛДВ»

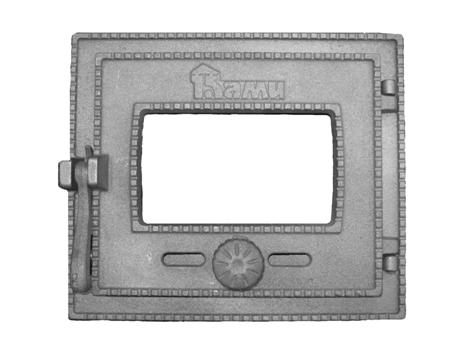

ДВЕРКА

ТОПОЧНАЯ ГЕРМЕТИЧНАЯ

СТО 1-2010

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ДТГ-3БС

«Ками»

г. Рубцовск

ОГЛАВЛЕНИЕ	Стр.
Ведение……………………………………………………………………………	2
1	Назначение изделия………………………………………………………...	2
2	Правила ухода за чугунным изделием…………………………………….	2
3	Технические характеристики………………………………………………	3
4	Комплектующие и устройство……………………………………………..	3
5	Установка и эксплуатация…...……………………………………………..	3
6	Требования безопасности…………………………………………………..	4
7	Экологическая безопасность……...………………………………………..	4
8	Свидетельство о приемке…………………………………………………..	4

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации содержит сведения, необходимые для изучения назначения изделия, правилам ухода, комплектации и устройства, требований безопасности при эксплуатации.

Необходимо помнить и знать:

Покупатель должен внимательно изучить и точно соблюдать указания настоящей инструкции. Производитель снимает с себя любую ответственность при ненадлежащем использовании изделия.

Необходимо сохранить данную инструкцию на все время эксплуатации изделия.

Политика нашей организации заключается в постоянном улучшении качества путем усовершенствования конструкции выпускаемых изделий, в связи с этим, организация оставляет за собой право внесения изменений в конструкцию без согласования и уведомления заказчика.

1.  НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Дверка топочная герметичная, предназначена для улучшения процесса горения на уровне микрочастиц, что повышает КПД варочно-отопительной печи, камина или бытового котла отопления. В отличие от ранее производимых топочных дверок по РСФСР 678-82, в которых воздушный поток под силой тяги проникает в топливник не только через поддувало, но и не плотности в конструкции рамки и крышки, что ухудшает процесс растопки. Данная конструкция имеет герметичное прилегание крышки к рамке за счет специального паза, в котором расположен термошнур по всему периметру конструкции. Дверка ДТГ-3БС «Ками», оснащена шибером который плавно перемещаются по винту, закреплённому в массивной ручке, что позволяет достаточно точно регулировать зазор для поддува в процессе горения топлива.

2.  ПРАВИЛА УХОДА ЗА ЧУГУННЫМ ИЗДЕЛИЕМ

Все обслуживание и очищение стекла делают в холодном режиме. Очищение от сажи или нагара со стекла проще всего сделать так: мокрую бумажную салфетку обмакнуть в золу и протереть стекло изнутри. После протереть чистой, сухой салфеткой насухо. Часто этого делать не придется так как при наличие двух шиберов сажа прогорает сама. Специального ухода за каминной дверкой не требуется.

3.  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры:

Длина 315 мм Высота 270 мм Глубина 124 мм

Размеры под закладку:

Длина 250 мм Высота 210 мм

Масса изделия в сборе со стеклом (без стекла) 8,57кг. (8,32 кг.)

4. КОМПЛЕКТУЮЩИЕ И УСТРОЙСТВО

1. Рамка дверки топочной герметичной – 1шт.

2. Крышка дверки топочной герметичной – 1шт.

3. Защелка – 1шт.

4. Термостойкое стекло – 1шт.

5. Ручка – 1шт.

6. Шибер – 1шт.

7. Винт М5х85 – 4шт.

8. Гайка – 4шт.

9. Инструкция по эксплуатации – 1шт.

Рисунок 1

5.  УСТАНОВКА И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

Установка.

Конструкция данной дверки предусматривает быструю установку: при помощи Т-образных прижимов, имеющих внутреннюю резьбу, и четырех винтов дверка топочная герметичная устанавливается в проем кирпичной кладки (рисунок 2).

Дверку можно устанавливать как во время кладки печи (камина), так и по ее завершения, в готовое уже изделие.

Эксплуатация. После загрузки топочно-варочной печи, камина или котла отопления твердым топливом оно разжигается, крышка дверки плотно закрывается и открывается шибер, такой розжиг возможен даже при закрытой дверки поддувала. При возгорании 2/3 объёма топлива производиться регулировка количества, поступающего воздуха в топку при помощи шибера,

Рисунок 2
