Лабораторная работа № 5
ПРЕДМЕТ | ГРУППА | СТУДЕНТ | ПРЕПОДАВАТЕЛЬ |
Цифровая схемотехника | С2-1 |
| |
Тема: Исследование работы интегральных триггеров | |||
Цель работы: 1. Используя программу-тренажер «Schifrator» изучить назначение и принцип работы интегральных триггеров; 2. Создать устройство для включения/выключения освещения на перроне вокзала. Для реализации устройства использовать: - триггер Шмитта. - фотодиод. - реле с герметическими контактами. - источник тока. - выключатель устройства. 3. Описать назначение всех элементов схемы и принцип их работы. 4. Описать работу устройства. |
Оборудование и приборы:
Персональный компьютер.
Программа-тренажер «Schifrator»
Интернет-сайт http://sjess-ja. *****/
Ход работы
Изучить учебный материал.
Триггер Шмитта

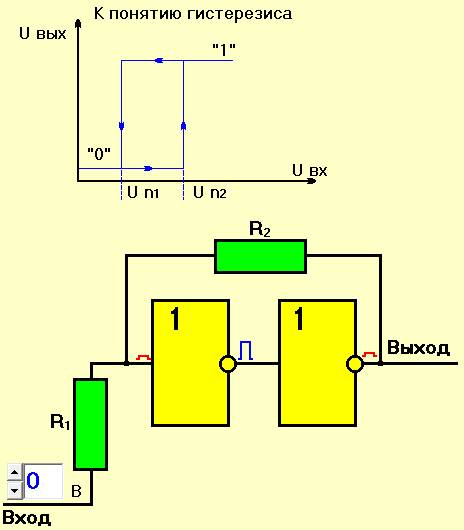

Существует специфический вид триггера - триггер Шмитта. У него один вход и один выход. Если на вход подавать нарастающее напряжение, то при некотором уровне Un1 момент t1, напряжение на выходе скачком переходит из состояния «0» в состояние «1». Если после этого уменьшать напряжение на входе, то при уровне n2 в момент t2 напряжение на выходе скачком переходит из состояния «1» в состояние «0».
Явление несовпадения уровней n1, и n2 называют гистерезисом. В отличие от предыдущих триггеров триггер Шмитта не обладает памятью, его используют для формирования прямоугольных импульсов из напряжения произвольной формы. Триггеры Шмитта выпускаются в микросхемном исполнении: ТТЛ43, К155ТЛ1 (два в одном корпусе), К155ТЛ2 (шесть в одном корпусе), К155ТЛЗ (четыре в одном корпусе), КМОП - К561ТЛ1 (четыре в одном корпусе).
Роль триггеров в цифровой технике огромна. Они используются самостоятельно и служат основой более сложных цифровых устройств: свойство деления частоты импульсов в Т-триггерах позволяет строить на них различные счетчики, свойство запоминания информации позволяет строить различные регистры и запоминающие устройства.
Используя программу-тренажер «Schifrator» изучить назначение и принцип работы интегральных триггеров;
Создать устройство для включения/выключения освещения на перроне вокзала. Для реализации устройства использовать:
- триггер Шмитта.
- фотодиод.
- реле с герметическими контактами.
- источник тока.
- выключатель устройства.
3. Описать назначение всех элементов схемы и принцип их работы.
4. Описать работу устройства.
5. Оформить текстовую и графическую часть лабораторной работы.
6. Подготовиться к защите лабораторной работы.
