Билет

БИЛЕТ № 1.

1.  Инструменты, чертежные материалы и принадлежности для выполнения графических работ.

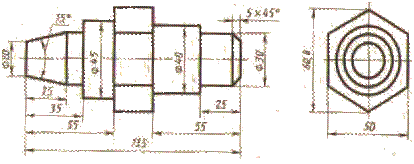

2.  Какие изображения даны на чертежах?

Есть ли сечения на чертежах?

С какой целью даны разрезы и сечения? Сколько отверстий в детали?

Сколько фасок у детали?

Какими размерами надо воспользоваться, чтобы просверлить отверстия там, где необходимо?

3.  Изготовить бочонок Æ 25 мм, l = 30 мм.

БИЛЕТ № 2.

1.  Назначение, устройство и принцип действия токарно-винторезного станка.

2.  Рассчитать передаточное отношение перебора 88 ; 22.

22 88

3.  Выполнить чертеж прокладки по заданию (приложение № 1).

БИЛЕТ № 3.

1. Правила оформления чертежей.

2. Постройте третий вид по двум данным.

3. Изготовить болт М8 х 30.

БИЛЕТ № 4.

1.  Резцы, их виды и назначение.

2.  Диаметр детали на чертеж Æ 25 + 0,2 мм, определить какие детали будут годными, если размеры Æ 24,9; 25; 24,7; 25,3; 25,25; 24,75; 25,1.

3.  Выполнить технический чертеж цилиндра Æ 60 мм, h 80 м на подставке 80х10х80 мм.

БИЛЕТ № 5.

1.  Линии и правила нанесения размеров на чертежах.

2.  Ответьте, в каком из трех примеров правильно обозначена метрическая резьба с крупным шагом (размер наружного 56 мм, шаг 5 мм): а) 56 х 5; б) М 56 х 5; в) М 56.

На каком из приведенных чертежей а, б, в правильно проведены выносные линии для обозначения резьбы?

3. Изготовить втулку D = 26 мм, d = 19 мм, l = 30 мм.

БИЛЕТ № 6.

1.  Углы резца и элементы резца.

2.  Определить вращение детали, если вращение двигателя n = 1450 об/мин, коэффициент скольжения ремня 0,85, диаметр шкива на двигателе D = 120 мм, диаметр шкива на валу d = 60 мм.

3. Прочитать чертеж детали по заданию (приложение № 2).

БИЛЕТ № 7.

1. Правила, их значение и приемы деления окружности на равные части

2. По видам и разрезам найдите наглядные изображения.

3. Изготовить кольцо по чертежу D = 27 мм, d = 19 мм, l = 10 мм.

БИЛЕТ № 8.

1.  Твердый сплав маркировка и применение.

2.  Определить Vрез при обработке резцом с твердым сплавом при черновом точении углеродистой стали, если t = 4 мм, S = 0,5 мм/об.

3. Выполнить чертеж крышки в изометрической проекции (приложение № 3).

БИЛЕТ № 9.

1. Расположение видов на чертеже.

2. Рассмотрите чертежи и ответьте на вопросы.

1.  Сколько деталей входит в соединение?

2.  Как называют детали 3 и 4?

3.  Почему детали 3 и 4 не заштрихованы?

4.  Какие размеры детали 3, если она имеет такие обозначения «Шпонка 14 х 9 х 35».

5.  Каково назначение штифта (деталь 4)?

6.  Какие два вида соединения показаны на чертеже?

3. Изготовить пробку труб ½ дюйма.

БИЛЕТ № 10.

1.  Назначение и конструкция сверла.

2.  Подсчитать ручную подачу при сверлении сверлом Æ 20 мм, V рез = 30 м/мин.

3.  Выполнить чертеж вала и показать на нём сечение (приложение № 4).

БИЛЕТ № 11.

1.  Построение эллипса в изометрической проекции.

2.  На рисунке проведены оси для построения трех ромбов. Укажите, на какой грани куба – верхней, боковой правой, боковой левой – будет расположен каждый ромб.

Какой оси будет перпендикулярна плоскость каждого из этих ромбов?

3. Изготовить пробку труб ¾ дюйма.

БИЛЕТ № 12.

1.  Резьба, её виды, обозначение, применение.

2.  Подсчитать число вращения шпинделя, если V р = 50 м/мин, d заготовки = 20 мм.

3.  Выполнить эскиз опоры, соблюдая правила прямоугольного проецирования

(приложение № 5).

БИЛЕТ № 13.

1. Порядок чтения чертежей.

2. На рисунке дано наглядное изображение и чертеж детали – угольника. На наглядном изображении стрелками показаны направления проецирования. Проекции детали обозначены цифрами 1, 2, 3. Вам надо определить, какой проекции обозначенной цифрой соответствует каждое направление проецирования.

3. Изготовить ось Æ 6 мм, l = 70 мм.

БИЛЕТ № 14.

1.  Обработка наружных цилиндрических поверхностей и подрезка торцов и уступов.

2.  Определить подачу резца марки Т5К10 при обработке хромистой стали, если t = 1 мм, V р = 140 м/мин, угол в плане 300.

3. Выполнить фронтальный разрез крышки по изделию.

БИЛЕТ № 15.

1. Дать понятие сечения и правила выполнения сечений.

2. Определите, поверхности каких геометрических тел образуют форму предметов.

3. Выточить концевик для ножовки.

БИЛЕТ № 16.

1.  Техника безопасность во время работы на токарно-винторезном станке.

2.  Определить угол в плане проходного резца Т5К10, t = 1 мм, S = 0,15 мм/об, V рез = 203 м/мин.

3. Выполнить разрез в крышки изометрической проекции (приложение № 6).

БИЛЕТ № 17.

1. Назначение разреза и правила их выполнения.

2. На рисунке дано изображение вала. Ответьте на вопросы к чертежу.

1.  Как называется деталь.

2.  Из какого материала она изготавливается?

3.  Какие виды даны на чертеже?

4.  Сочетание каких геометрических тел определяется форма детали?

5.  Опишите форму детали.

6.  Чему равны габаритные размеры.

3. Изготовить контрогайку труб ½ дюйма.

БИЛЕТ № 18.

1.  Нарезание наружной резьбы.

2.  Определить глубину резания резцом Т5К10 при черновом точение хромистой стали, если S = 0,8 мм/об, V рез = 140 м/мин.

3.  Выполнить чертеж валика и указать сечения (приложение 7).

БИЛЕТ № 19.

1. Изображение и обозначение резьб на чертежах.

2. Начертите по описанию деталь, называемую втулкой. Она состоит из усеченного конуса и правильной четырехугольной призмы. Общая длина детали 60 мм. Диаметр одного основания конуса равен 30 мм, другого – 50 мм. Призма присоединена к большому основанию конуса, который располагается посередине ее основания размером 50 х50 мм. Высота призмы 10 мм. Вдоль оси втулки просверлено сквозное цилиндрическое отверстие 20 мм.

3. Настроить станок на резьбу.

БИЛЕТ № 20.

1.  Нарезание внутренней резьбы.

2.  При обработке бронзы подсчитать Vрез, если t = 2 мм, S = 0,3 мм/об.

3. Выполнить чертеж угольника по правилам и правилам прямоугольного проецирования (приложение 8).

Приложение 1

Ответы на вопросы

к экзаменационным билетам по технологии

блока «Токарное дело»

9 класс

Билет № 2.

Вопрос № 2

Рассчитать передаточное отношение перебора 88 ; 22.

22 88

Ответ: 1

Билет № 4.

Вопрос № 2

Диаметр детали на чертеж Æ 25 + 0,2 мм, определить какие детали будут годными, если размеры Æ 24,9; 25; 24,7; 25,3; 25,25; 24,75; 25,1.

Ответ: 25,1

Билет № 6.

Вопрос № 2

Определить вращение детали, если вращение двигателя n = 1450 об/мин, коэффициент скольжения ремня 0,85, диаметр шкива на двигателе D = 120 мм, диаметр шкива на валу d = 60 мм.

Ответ: 2460

Билет № 8.

Вопрос № 2

Определить Vрез при обработке резцом с твердым сплавом при черновом точении углеродистой стали, если t = 4 мм, S = 0,5 мм/об.

Ответ: 160

Билет № 10.

Вопрос № 2

Подсчитать ручную подачу при сверлении сверлом Æ 20 мм, V рез = 30 м/мин.

Ответ: 0,3 мм/об.

Билет № 12.

Вопрос № 2

Подсчитать число вращения шпинделя, если V р = 50 м/мин, d заготовки = 20 мм.

Ответ: 800

Билет № 14.

Вопрос № 2

Определить подачу резца марки Т5К10 при обработке хромистой стали, если t = 1 мм, V р = 140 м/мин, угол в плане 300.

Ответ: 0,7

Билет № 16.

Вопрос № 2

Определить угол в плане проходного резца Т5К10, t = 1 мм, S = 0,15 мм/об, V рез = 203 м/мин.

Ответ: 450

Билет № 18.

Вопрос № 2

Определить глубину резания резцом Т5К10 при черновом точение хромистой стали, если

S = 0,8 мм/об, V рез = 140 м/мин.

Ответ: t = 3 мм

Билет № 20.

Вопрос № 2

При обработке бронзы подсчитать Vрез, если t = 2 мм, S = 0,3 мм/об.

Ответ: 74
