Подъемник фасадный

Подъемник фасадный

3851Б

(индекс подъемника)

ПАСПОРТ

________________

(обозначение паспорта)

Зав. № _________

Рег. № _________________

При передаче подъемника другому владельцу или сдаче в аренду с передачей функций владельца вместе с подъемником должен быть передан настоящий паспорт

ХХХХ г.

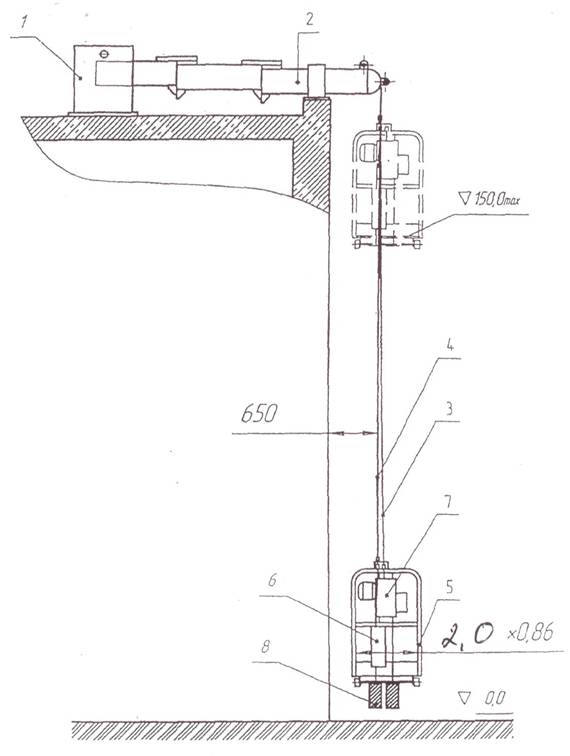

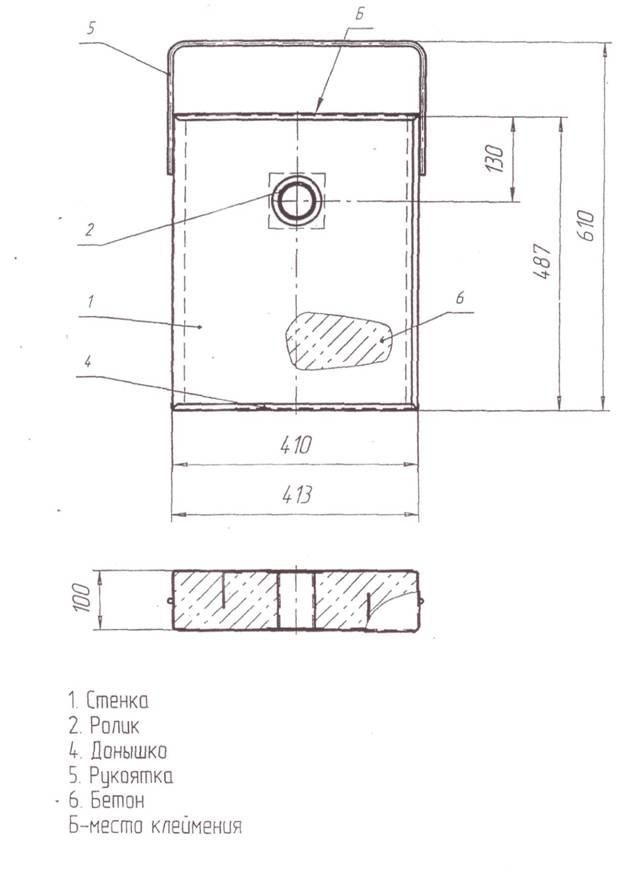

1 – Балласт;

2 – Консоль;

3 – Канат подъемный;

4 – Канат предохранительный;

5 – Люлька;

6 – Ловитель;

7 – Лебедка с канатоведущими шкифами;

8 – Груз натяжной.

Рис. 1. Общий вид подъемника

Часть I.

Разрешение на применение (изготовление) № ХХХХХХХХХ от «ХХ» ХХХХХ 20ХХ г.

_____Центральный промышленный округ Госгортехнадзора России___________

(наименование и адрес госгортехнадзора выдавшего разрешение)

1. Общие сведения

1.1. Изготовитель и его адрес: ______________

1.2. Тип подъемника (одно-, двухподвесной): двухподвесной исполнение 3851Б-010

1.3. Заводской номер: №

1.4. Дата изготовления: ____

1.5. Тип привода: канатный

1.6. Назначение: Подъемник предназначен для подъема двух человек, строительных материалов и инструмента непосредственно к рабочему месту для выполнения отделочных работ снаружи здания

1.7. Окружающая среда, в которой может эксплуатироватся подъемник:

температура:

наибольшая плюс 40

наименьшая минус 40

относительная влажность воздуха, %: 80

взрывоопасность: взрывобезопасная

пожаробезопасность: пожаробезопасная

другие характеристики среды: отсуствие обильного снегопада

НЕ нашли? Не то? Что вы ищете?

1.8. Другие технические нормы в соотвествии с которыми изготовлен подъемник:

ТУ ХХХХХХХХХ-ХХ «Подъемник фасадный. Технические условия».

ПБ «Правила устройства и безопасной эксплуатации строительных подъемников» и Правила устройства электроустановок.

2. Основные технические данные и характеристики

2.1. Общие данные:

Грузоподъемность, кг 300

Высота подъема не более, м 150

Скорость подъема, м/мин 9,1

Тип лебедки лебедка с канатоведущими шкивами

Тяговое усилие одной лебедки, кН 4,9

Мощность электродвигателя, кВт 1,1

Количество лебедок, шт. 2

Диаметр каната подъемного, мм 8,8

Диаметр каната предохранительного, мм 8,8

Размеры рабочей площадки люльки, м:

длина 3,44

ширина 0,86

высота ограждения со стороны фронта работы 1,01

высота ограждения с нерабочей стороны 1,21

высота ограждения с боковых сторон 1,6

Габариты рабочей площадки (люльки), м:

длина 3,51

ширина 0,88

высота 1,6

Масса, кг:

подъемника в сборе 1468

в том числе

рабочей площадки (люльки) 380

в том числе лебедки (при установке вне

(рабочей площадки) 58

консоли 390

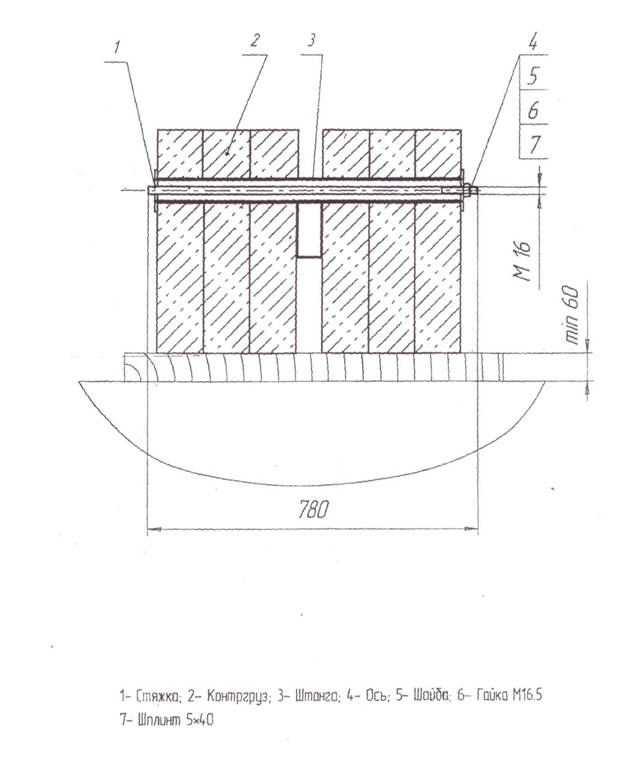

в том числе баласта 280

2.2. Дополнительные данные (при необходимости)-

3. Основные технические данные и характеристики

3.1. Характеристика стальных канатов

Назначение каната	Подъемный	Предохранительный
Конструкция каната и обозначение стандарта, назначение (Г, ГЛ)	6х19(1+9+9)+1 о. с. ГОСТ 3077-80; грузолюдской	6х19(1+9+9)+1 о. с. ГОСТ 3077-80; грузолюдской
Обозначение каната	8,8-ГЛ-ВЭ-О-Н-180 ГОСТ 3070	8,8-ГЛ-ВЭ-О-Н-180 ГОСТ 3070
Диаметр, мм	8,8	8,8
Длина не более, м	161	164
Временное сопротивление проволок разрыву, н/мм2	1764	1764
Разрывное усилие каната в целом, Н*	57443	57443
Расчетное натяжение каната, Н	4860	4860
Покрытие поверхности проволоки	Отсуствует	Отсуствует
Коэффициент запаса прочности (по правилам/фактически*)	9/11,82	9/11,82

* - Заполняется по сертификату завода изготовителя

3.2. Электродвигатели

Параметры	Правый привод	Левый привод
Тип и условное обозначение	АИР80А4У3	АИР80А4У3
Количество приводов	1	1
Род тока	Переменный	Переменный
Напряжение, В	380	380
Номинальный ток, А	2,8	2,8
Частота, Гц	50	50
Номинальная мощность, кВт	1,1	1,1
Частота вращения, об/мин	1420	1420
ПВ, % за 10 мин	100	100
Исполнение	Нормальное	Нормальное
Степень защиты	IP54	IP54

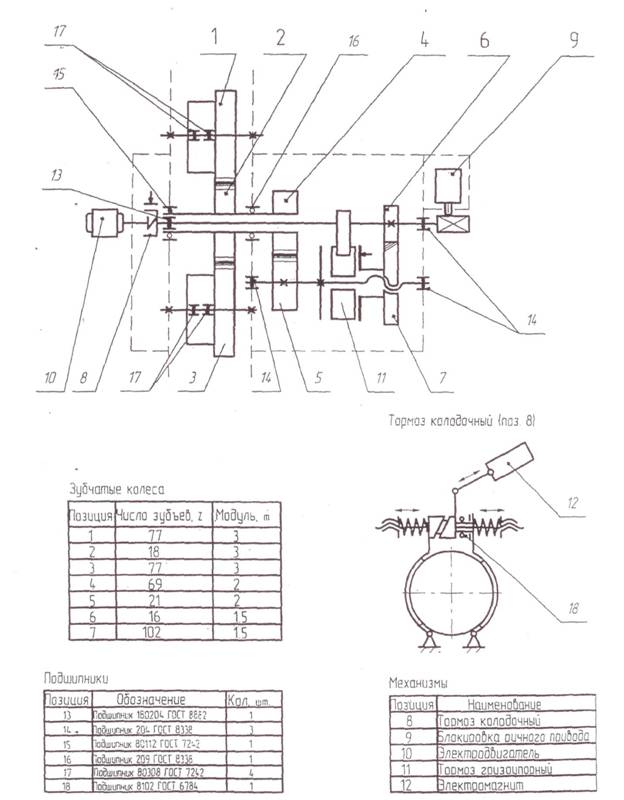

3.3. Тормоза

Параметры	Тип тормоза
1	2
Установлен в лебедки	Установлен в лебедки
Тип привода	Колодочный	Грузоупорный
Диаметр тормозного шкифва (средний диаметр тормозного диска), мм	125	96
Количество томозов на механизме	1	1
Коэффициент запаса торможения	2	1,37
Привод тормоза:
тип	Электромагнитный	Механический
усилие, Н	29	2240
ход испольнительного органа, мм	20	3
Путь торможения, мм	20	100

3.4. Концевые выключатели

Тип: шпиндельный ВПК-2110

Место установки: оголовок (ограничитель высоты подъема)

Количество: 4

Обозначение по принципиальной электрической схеме: SQ1, SQ2, SQ4, SQ5.

3.5. Прочие предохранительные устройства

3.5.1. Ловители

Конструкция: центробежные

Путь торможения: не более 150 мм

3.5.2. Устройство контроля трехфазного напряжения: реле контроля ЕЛ-13М УХЛ2 ТУ

3.6. Данные о металле основных элементов металлоконструкций подъемника

Наименование, обозначение узлов и элементов	Вид металлопроката, толщина, стандарт	Марка материала, категория, группа, класс прочности	Стандарт на марку материала	Номер сертификата
1. Ограждение
1.1. Поручень	Труба 40х25х2 ГОСТ 8645-68	Сталь 09Г2С (343)	ТУ
1.2. Стойка	Труба 25х25х2 ГОСТ 8639-82	Сталь 09Г2С (343)	ТУ
2. Основание
2.1. Дно	Лист ромб. К-2,5 ГОСТ 8569-80	Ст3пс ОК 360	ГОСТ
2.2. Накладка	Лист Б-НО-2,5 ГОСТ	Ст3пс ОК 360	ГОСТ

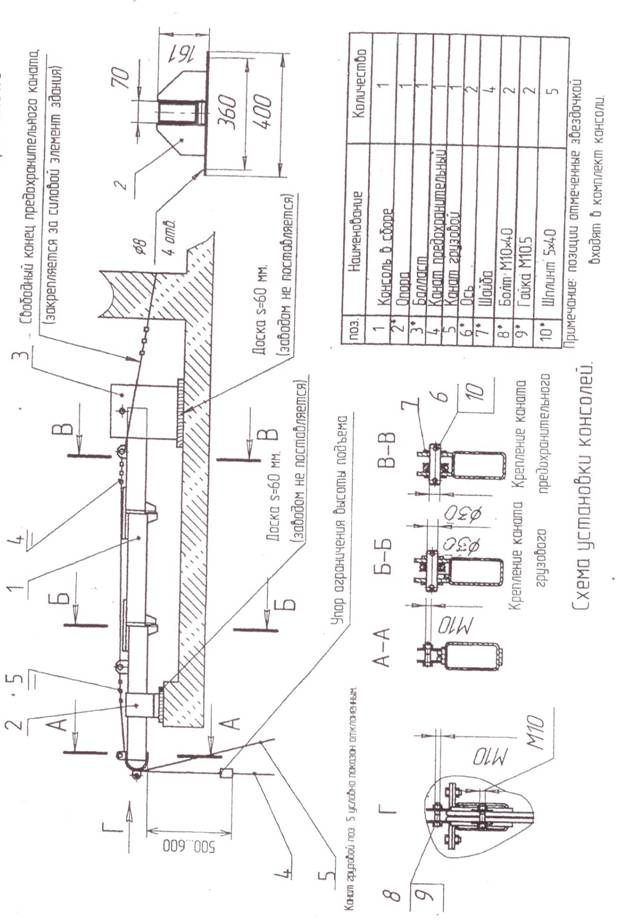

3. Консоль
3.1. Балка	Труба 120х60х5 ГОСТ 8645-68	Сталь 09Г2С (343)	ТУ
3.2. Проушина	Лист Б-ПН-6 ГОСТ	Ст3пс5	ГОСТ
3.3. Скоба	Лист Б-ПН-6 ГОСТ	Ст3пс5	ГОСТ
3.4.Плита	Лист Б-ПН-8 ГОСТ	Ст3пс5	ГОСТ
3.5.Проушина	Лист Б-ПН-8 ГОСТ	Ст3пс5	ГОСТ
3.6.Ось	Круг В-30 ГОСТ 2590-88	Сталь 45	ГОСТ 1050-88

4. Свидетельство о приемке

Подъемник фасадный двухподвесной 3851Б заводской номер № ХХХ изготовлен в соответствии с техническими нормами

ТУ ХХХХХХХ-ХХ «Подъемник фасадный. Технические условия».

ПБ «Правила устройства и безопасной эксплуатации строительных подъемников».

Подъемник ХХХ подвергнут испытаниям согласно 3851Б и признан годным к эксплуатации с указанными в паспорте параметрами.

Гарантийный срок 12 месяцев со дня начала эксплуатации, но не более 18 месяцев со дня продажи.

Срок службы 5 лет.

Директор

_____________

« ____» ____________ ХХХХ г.

Часть II

4. Эксплуатационные формы

4.1. Сведения о местонахождении подъемника

Наименование предприятия, организации-владельца подъемника или фамилия и инициалы частного лица	Местонахождение подъемника (адрес владельца)	Дата установки (получение)

4.1. Сведения о местонахождении подъемника

Наименование предприятия, организации-владельца подъемника или фамилия и инициалы частного лица	Местонахождение подъемника (адрес владельца)	Дата установки (получение)

4.2. Сведения о назначении инженерно-технических работников, отвественных за содержание подъемника в исправном состоянии

Номер и дата приказа о назначении или договора организации	Фамилия, инициалы	Должность	Номер и срок действия удостоверения	Подпись

Номер и дата приказа о назначении или договора организации	Фамилия, инициалы	Должность	Номер и срок действия удостоверения	Подпись

Номер и дата приказа о назначении или договора организации	Фамилия, инициалы	Должность	Номер и срок действия удостоверения	Подпись

Номер и дата приказа о назначении или договора организации	Фамилия, инициалы	Должность	Номер и срок действия удостоверения	Подпись

Номер и дата приказа о назначении или договора организации	Фамилия, инициалы	Должность	Номер и срок действия удостоверения	Подпись

4.3. Сведения о ремонте металлоконструкций и замене механизмов, канатов

Дата	Сведения о характере ремонта и замене элементов подъемника	Сведения о приемке подъемника из ремонта (дата, номер документа)	Подпись ИТР, отвественного за содержание подъемника в исправном состоянии

4.3. Сведения о ремонте металлоконструкций и замене механизмов, канатов

Дата	Сведения о характере ремонта и замене элементов подъемника	Сведения о приемке подъемника из ремонта (дата, номер документа)	Подпись ИТР, отвественного за содержание подъемника в исправном состоянии

4.3.Сведения о ремонте металлоконструкций и замене механизмов, канатов

Дата	Сведения о характере ремонта и замене элементов подъемника	Сведения о приемке подъемника из ремонта (дата, номер документа)	Подпись ИТР, отвественного за содержание подъемника в исправном состоянии

4.3.Сведения о ремонте металлоконструкций и замене механизмов, канатов

Дата	Сведения о характере ремонта и замене элементов подъемника	Сведения о приемке подъемника из ремонта (дата, номер документа)	Подпись ИТР, отвественного за содержание подъемника в исправном состоянии

4.3.Сведения о ремонте металлоконструкций и замене механизмов, канатов

Дата	Сведения о характере ремонта и замене элементов подъемника	Сведения о приемке подъемника из ремонта (дата, номер документа)	Подпись ИТР, отвественного за содержание подъемника в исправном состоянии
