Настил решетчатый сварной «ЗРН» (стр. 1 )

Общество с ограниченной ответственностью решетчатого настила»

ОКПГруппа Ж34

Код ОКС 91.060

УТВЕРЖДАЮ:

Генеральный директор

решетчатого настила»

__________________

« 21» марта 2011 г.

НАСТИЛ

РЕШЕТЧАТЫЙ СВАРНОЙ «ЗРН»

Технические условия

ТУ 5262 – 001 – 61334

(Вводятся впервые)

Дата введения: 21.03.2011

Без ограничения срока действия

2011 г.

______________________________________________________________

Собственность решетчатого настила»:

не копировать, не передавать организациям и частным лицам

решетчатого настила»

ТУ

Лист 1 Всего листов 23

С О Д Е Р Ж А Н И Е

1. Область применения

2. Нормативные ссылки

3. Технические требования. . 8

3.1. Общие требования

3.2. Основные параметры и характеристики

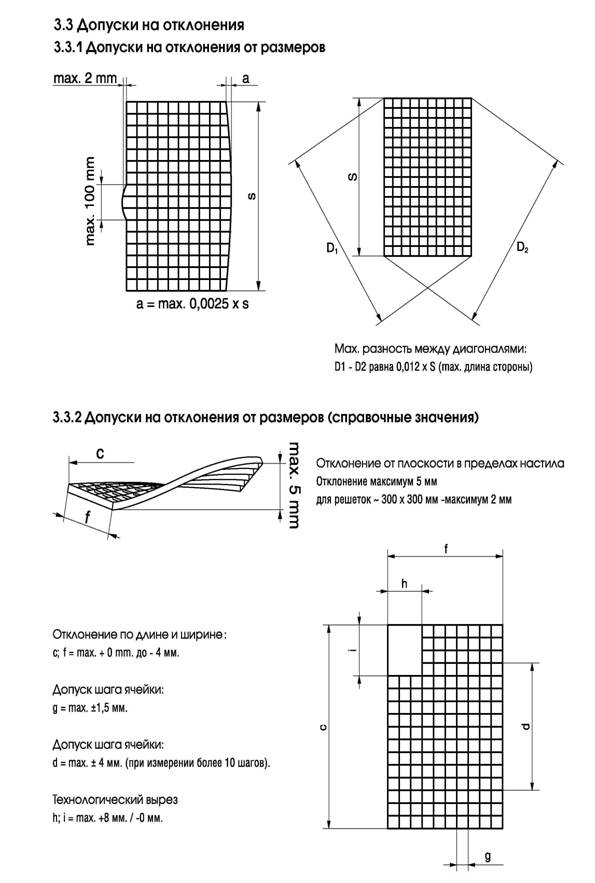

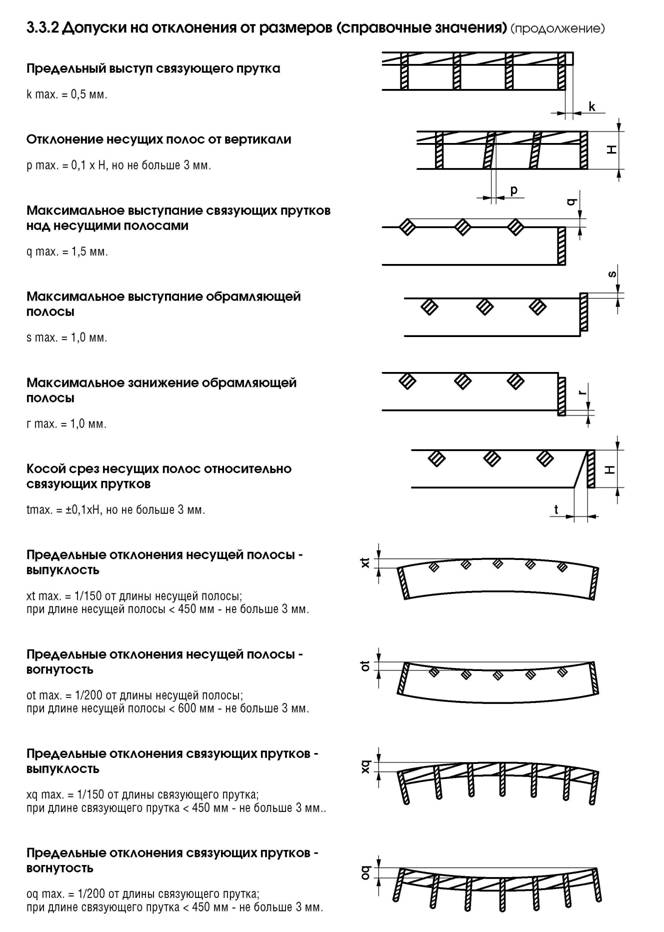

3.3. Допуски на отклонения.. 0

3.4. Защита от коррозии.

3.5. Требования к материалам

4. Маркировка

5. Упаковка

6. Комплектность. . 14

7. Требования безопасности.14

8. Требования к охране окружающей среды

9. Правила приемки16

10. Методы контроля

11. Транспортирование и хранение

12. Гарантии изготовителя

Приложение №

Приложение №

Приложение №

Таблица нагрузок

решетчатого настила»

ТУ

Лист 2 Всего листов 23

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие технические условия (ТУ) распространяются на настил решетчатый (далее - «настил»), производимый методом сварки.

Настил применяется на предприятиях металлургической, химической, судостроительной, нефтегазовой, автомобильной промышленности, на производственных установках машиностроения, электростанциях, при разработке месторождений полезных ископаемых при обустройстве и возведении:

- промышленных платформ и эстакад;

- несущих покрытий и ограждений;

- ходовых мостков;

- обслуживающих площадок;

- различных видов лестниц: запасных, винтовых, внутренних;

- складских помещений, стеллажей;

- складских транспортных терминалов;

- железнодорожных терминалов;

- мостов, тротуаров;

- площадок технического обслуживания для автосервисов;

- пожарных лестниц;

- грязезащитных систем;

- стальных конструкций различного назначения и прочее.

При выборе иных (дополнительных) областей применения настила необходимо, исходя из эксплуатационной целесообразности, руководствоваться действующими правилами и требованиями настоящих технических условий.

Сварной решетчатый настил на сегодняшний день является оптимальной заменой, как другим типам металлических настилов, так и прочим видам промышленных напольных покрытий. Широкое применение сварного решетчатого настила обусловлено, в первую очередь, оптимальным сочетанием «цена/качество/внешний вид». Промышленное применение несущего сварного решетчатого настила проводит к комплексному снижению затрат на создание и эксплуатацию объекта.

Изделия из сварного решетчатого настила обеспечивают:

- высокую несущую способность и оптимальную легкость при равной предельной нагрузке (в сравнении, например, с цельнометаллическим настилом или просечно-вытяжным листом);

- удобный и быстрый монтаж/демонтаж конструкций без сварки с использованием только монтажного инструмента;

- вентиляцию и светопроводность (например, в складских многоуровневых помещениях применение решетчатого настила обеспечит как возможность движения погрузочной техники, так и сэкономит на дополнительном кондиционировании и освещении помещения);

- надежность и безопасность прохода людей и помещения грузов в технически опасных зонах, а также на открытых участках (в период дождя или снега);

- хороший эстетический вид и современную технологию изготовления;

- возможность изготовления решеток по согласованным формам и размерам.

решетчатого настила»

ТУ

Лист 3 Всего листов 23

2. НОРМАТИВНЫЕ ССЫЛКИ.

Обозначение документа

Наименование документа

ГОСТ 2. ГОСТ 9.301-86 ГОСТ 9.302-88 ГОСТ 9.307-89 ГОСТ 12.0.004-90 ГОСТ 12.1.004-91 ГОСТ 12.1.005-88 ГОСТ 12.1.007-76 ГОСТ 12.1. ГОСТ 12.1.016-79 ГОСТ 12.1.018-93 ГОСТ 12.1. ГОСТ 12.2.003-91 ГОСТ 12.2.007.9-93 ГОСТ 12.2.032-78

Единая система конструкторской документации. Эксплуатационные документы. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля. Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения. Система стандартов безопасности труда. Пожарная безопасность. Общие требования. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности. Система стандартов безопасности труда. Вибрационная безопасность. Общие требования. Система стандартов безопасности труда. Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ. Система стандартов безопасности труда. Пожаровзрывобезопасность статического электричества. Общие требования. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности. Безопасность электротермического оборудования. Часть1. Общие требования. Система стандартов безопасности труда. Рабочее место при выполнении работ сидя. Общие эргономические требования.

решетчатого настила»

ТУ

Лист 4 Всего листов 23

Обозначение документа

Наименование документа

ГОСТ 12.2.033-78 ГОСТ 12.3.002-75 ГОСТ 12.3.003-86 ГОСТ 12.3.005-75 ГОСТ 12.3.009-76 ГОСТ 12.4.009-83 ГОСТ 12.4.011-89 ГОСТ 12.4.021-75 ГОСТ Р 12.4.213-99 ГОСТ 15.150-69 ГОСТ 17.1.1.01-77 ГОСТ 17.1.3.13-86 ГОСТ 17.2.1.04-77 ГОСТ 17.2.3.02-78 ГОСТ

Система стандартов безопасности труда. Рабочее место при выполнении работ стоя. Общие эргономические требования. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности. Система стандартов безопасности труда. Работы электросварочные. Требования безопасности. Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности. Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности. Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация. Система стандартов безопасности труда. Системы вентиляционные. Общие требования. Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Вкладыши. Общие технические требования. Методы испытаний. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения, транспортировки в части воздействия климатических факторов внешней среды. Охрана природы. Гидросфера. Использование и охрана вод. Основные термины и определения. Охрана природы. Гидросфера. Общие требования к охране поверхностных вод от загрязнения. Охрана природы. Атмосфера. Источники и метеорологические факторы загрязнения, промышленные вопросы. Термины и определения. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями. Сталь углеродистая обыкновенного качества. Марки.

решетчатого настила»

ТУ

Лист 5 Всего листов 23

Обозначение документа

Наименование документа

ГОСТ 427-75 ГОСТ 3242-79 ГОСТ 3282-74 ГОСТ 3749-77 ГОСТ 5007-87 ГОСТ 5781-82 ГОСТ 7502-98 ГОСТ 7566-94 ГОСТ 8026-92 ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ 26433.0-85

Линейки измерительные металлические. Технические условия. Соединения сварные. Методы контроля качества. Проволока стальная низкоуглеродистая общего назначения. Технические условия. Угольники поверочные 90 град. Технические условия. Изделия трикотажные перчаточные. Общие технические условия. Сталь горячекатаная для армирования железобетонных конструкций. Технические условия. Рулетки измерительные металлические. Технические условия. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение. Линейки поверочные. Технические условия. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры. Маркировка грузов. Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения. Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия. Статистический контроль качества. Методы случайного отбора выборок штучной продукции. Лента полиэтиленовая с липким слоем. Технические условия. Входной контроль продукции. Основные положения. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения.

решетчатого настила»

ТУ

Лист 6 Всего листов 23

Обозначение документа

Наименование документа

ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ 30247.0-94 ГОСТ Р 15. ГОСТ Р ГН 2.1.6.1338-03 ГН 2.2.5.1313-03 ГН 2.2.5.1314-03 ПР 50.2.002-94 СанПиН 2.2.4.548-96 СанПиН 42.128.4960-88 СН 2.2.4 – 2.1.8.562-96 СНиП 2.01.07-85 СНиП 2.03.11-85 СНиП

Костюмы женские для защиты от общих производственных загрязнений и механических воздействий. Технические условия. Костюмы мужские для защиты от общих производственных загрязнений и механических воздействий. Технические условия. Обувь специальная кожаная для защиты от механических воздействий. Общие технические условия. Материалы строительные. Методы испытаний на горючесть. Конструкции строительные. Методы испытания на огнестойкость. Общие требования. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство. Знак соответствия при обязательной сертификации. Форма, размеры и технические требования. Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест. Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны. Ориентировочные безопасные уровни воздействия (ОБУВ) вредных веществ в воздухе рабочей зоны. Порядок осуществления государственного метрологического надзора за выпуском, состоянием и применением средств измерений, аттестованных методиками выполнения измерений, эталонами и соблюдением метрологических правил и норм. Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы. Санитарные правила содержания территорий населенных мест. Шум на рабочих местах, в помещениях жилых, общественных зданий на территории жилой застройки. Нагрузки и воздействия. Защита строительных конструкций от коррозии. Стальные конструкции.

решетчатого настила»

ТУ

Лист 7 Всего листов 23

Обозначение документа	Наименование документа
СНиП СНиП 23-01 СНиП 41- СП 2.2.2.1327-03 СП СП	Пожарная безопасность зданий и сооружений. Строительная климатология. Отопление, вентиляция и кондиционирование. Гигиенические требования к организации технологических процессов, производственному оборудованию и рабочему инструменту. Изготовление и контроль качества стальных строительных конструкций. Общие правила проектирования стальных конструкций.

решетчатого настила»

ТУ

Лист 8 Всего листов 23

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Общие требования.

Настил должен соответствовать требованиям настоящих технических условий, рабочим чертежам (конструкторской документации), контрольным образцам-эталонам по ГОСТ Р 15. и изготавливаться по технической документации, утвержденной в установленном порядке.

3.2. Основные параметры и характеристики.

3.2.1. Настил представляет собой конструкцию, состоящую из несущих стальных полос и связующих прутков, соединенных в местах их пересечения методом сварки. Несущие полосы, расположенные в одном направлении параллельно друг другу с заданным шагом, воспринимают рабочую нагрузку и определяют длину настила. Связующие прутки объединяют несущие полосы между собой.

Типовой внешний вид настила и его основные составные части представлены в Приложении №1.

3.2.2. Условия применения настила.

3.2.2.1. Настил пригоден для эксплуатации в условиях умеренного (У) и умеренно-холодного (УХЛ) климата согласно ГОСТ 15150 – 69.

3.2.2.2. Настил используется при возведении строительных конструкций зданий и сооружений, эксплуатируемых согласно СНиП 23-01при минимальной температуре окружающей среды до минус 600С, максимальной - до плюс 450С и относительной влажности воздуха до 80%.

3.2.2.3. Применение настила должно осуществляться в соответствии с проектной документацией на строительство конкретного объекта (здания, сооружения).

3.2.2.4. Условия применения настила, в зависимости от степени агрессивности воздействующей среды и защиты от коррозии, определяются в соответствии с требованиями СНиП 2.03.11-85 (неагрессивная, слабоагрессивная и среднеагрессивная).

3.2.2.5. Сейсмичность – до 9 баллов включительно; зона влажности – сухая, нормальная, влажная.

3.2.3. Номенклатура продукции.

3.2.3.1. Типы продукции представлены в Таблице №1.

Таблица №1

Обозначение типа продукции	Пояснения
Тип «А»	Настил «черный», необрамленный. Максимальные размеры – до 6100 х 1000 мм.
Тип «В»	Настил «черный», обрамленный. Вид обрамления – по согласованию с заказчиком продукции.
Тип «С»	Настил обрамленный, оцинкованный. Используется при изготовлении конечных готовых изделий (например, переходы лестничных маршей).

решетчатого настила»

ТУ

Лист 9 Всего листов 23

3.2.3.2. Толщина несущих полос может составлять от 2,0 до 5,0 мм, высота – от 20,0 до 70,0 мм, при этом несущие полосы

толщиной 2,0 и 3,0 мм допускается выполнять высотой от 20,0 до 40,0 мм; толщиной 4,0 и 5,0 мм – от 20,0 до 70,0 мм;

3.2.3.3. Ячейки, как правило, имеют размеры в свету от 33.3х38.1; 33.3х50,0……. до 67,0х132,0 мм.

3.2.3.4. Сварной решетчатый настил изготавливается максимальными габаритами 6100х1000 мм, где 6100 мм – длина несущей полосы, а 1000 мм – длина связующего прутка.

Длина и ширина настила на практике, как правило, не превышает 2500х1000 мм, при этом шаг размеров – 38,0; 50,0; 76,0 мм.

3.2.3.5. Размеры конкретных настилов должны соответствовать Приложению №2 настоящих технических условий и рабочим чертежам.

Допускается изготавливать настилы по типоразмерам, согласованным с заказчикам.

3.2.4. Требования к прочности настила.

3.2.4.1. Настил должен выдерживать сосредоточенную и равнораспределенную нагрузки, возникающие при эксплуатации, в соответствии со схемами Приложения №3.

3.2.4.2. Испытательные нагрузки должны не менее, чем на 25% превосходить справочные значения, указанные в «Таблице нагрузок» настоящих технических условий.

3.2.4.3. Прочность сварки полос не регламентируется. При проведении испытаний в соответствии с п. п.3.2.4.2. не допускается нарушение сварных соединений.

3.2.4.4. Прочностные характеристики настила должны соответствовать требованиям по конкретному строительному проекту и подтверждаться расчетным путем.

Проверка пригодности настила для применения на тех или иных строительных объектах должна осуществляться в соответствии с указаниями СНиП 2.01.07-85, СНиП , «Пособия по проектированию стальных конструкций» к СНиП , СП , СП .

3.2.5. Требования к сварным соединениям.

3.2.5.1. Соединение несущих полос с поперечными прутками в местах их пересечения выполняются контактной точечной сваркой по ГОСТ .

3.2.5.2. Сварные соединения не должны иметь непроваров, прожогов, ноздреватости, шлаковых включений, трещин, подрезов и газовых пузырей.

Такие обнаруженные дефекты, как подтеки, шлак, окалина, остатки флюса должны быть удалены с поверхности шва без нарушения его целостности и целостности основного металла любым из приемлемых способов.

3.2.5.3. Предельные отклонения размеров сечения швов сварных соединений элементов конструкции должны соответствовать значениям, указанным в рабочих чертежах.

3.2.5.4. Все местные уступы и сосредоточенные неровности, имеющиеся на сборочных деталях, препятствующие их плотному прилеганию, подлежит устранить до сварки.

3.2.5.5. После изготовления сварные конструкции могут подвергаться дополнительной обработке.

решетчатого настила»

ТУ

Лист 10 Всего листов 23

решетчатого настила»	ТУ	Лист 11 Всего листов 23
решетчатого настила»	ТУ	Лист 12 Всего листов 23

3.4. Защита от коррозии.

3.4.1. По согласованию с заказчиком защита настила от коррозии может быть выполнена методом горячего оцинкования по ГОСТ 9.307-89.

3.4.2. Покрытие не должно иметь пропусков, трещин, сколов и других дефектов, влияющих на защитные свойства. На поверхности защитного покрытия допускаются:

·  потертости, риски;

·  следы формообразующих волков в виде чередования светлых и темных полос, не нарушающих сплошную поверхность самого покрытия;

·  отдельные риски и потертости глубиной не более толщины покрытия и площадью не более 1% поверхности изделия;

·  отдельные и групповые мелкие царапины глубиной до 0,08 мм (без металлического блеска);

·  на не лицевых сторонах изделий допускаются следы от прокатных роликов и мелкие царапины глубиной менее толщины покрытия.

3.4.3. Толщина цинкового покрытия должна составлять не менее 90 мкм.

3.5. Требования к материалам.

3.5.1. Номенклатура материалов, используемых при изготовлении настила, должна соответствовать установленной в рабочих чертежах.

3.5.2. Все материалы должны соответствовать распространяющейся на них нормативной документации.

3.5.3. Основной материал, применяемый при производстве сварного решетчатого настила: сталь по ГОСТ , свариваемая без ограничений, или ее заменитель по выбору изготовителя.

3.5.4. В качестве несущей полосы при производстве настила применяется резаная полоса из рулонной стали по ГОСТ .

3.5.5. В качестве связующего прутка при производстве настила используется пруток круглого сечения, либо пруток в виде витого квадрата.

3.5.6. В качестве прутка круглого сечения применяется проволока из низкоуглеродистой стали по ГОСТ 3282-74 или арматура периодического профиля по ГОСТ 5781-82.

3.5.7. Витой квадрат изготавливается по ТУ 2000 или применяется любой другой с аналогичными характеристиками по выбору производителя.

3.5.8. Качество и пригодность материалов к применению, включая получаемые по импорту, должно быть подтверждено документами о качестве (сертификатами соответствия).

3.5.9. Перед применением материалы должны пройти входной контроль по ГОСТ в порядке, установленном на предприятии-изготовителе.

решетчатого настила»

ТУ

Лист 13 Всего листов 23

3.5.10. Использование некондиционной продукции и отходов производства для изготовления настила не допускается.
