ü  Предтопочный металлический лист, лежащий на полу перед дверкой, был свободным от горючих материалов.

ü  Во время топки печи нижний шибер должен быть закрыт постоянно.

7.3. Не оставляйте топящейся камин (печь) без присмотра.

8.  ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ

ü  Защитно-декоративное покрытие изделия является безопасным для потребителя - не выделяет вредных веществ при нагревании поверхности изделия во время эксплуатации.

ü  Требования по утилизации всех видов печных приборов не устанавливаются.

9.  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Дверка топочная герметичная ДТГ-5Г СТО1-2010 упакована литейный комплекс ЛДВ» согласно требованиям, предусмотренным в действующей документации.

Дверка топочная герметичная ДТГ-5Г СТО1-2010 изготовлена и принята в соответствии с обязательными требованиями стандарта организации, действующей технической документации и признана годной для эксплуатации. Интегрированная система менеджмента организации сертифицирована в соответствии с MS ISO 9001:2008, MS ISO 14001:2004, ОHSAS 18001:2007.

Дата выпуска

________________________

подпись лица ответственного

за приемку

________________________

М. Ш.

литейный комплекс ЛДВ»

658204 Алтайский край, г. Рубцовск

Тел./Факс 8(385, 9-56-59

http://** E-mail: *****@***ru

ЛИТЕЙНЫЙ КОМПЛЕКС ЛДВ»

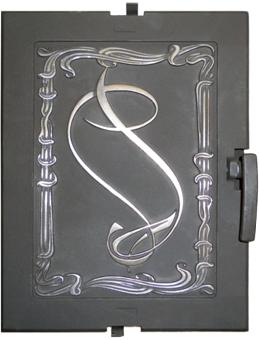

ДВЕРКА

ТОПОЧНАЯ ГЕРМЕТИЧНАЯ

СТО 1-2010

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ДТГ-5Г

«Сельга-4»

г. Рубцовск

НЕ нашли? Не то? Что вы ищете?
СОДЕРЖАНИЕ

Стр.

1
Введение………………………………………………………………….…

2

2

Назначение изделия………………………………………………………...

2

3

Правила ухода за чугунным изделием…………………………………….

2

4

Технические характеристики………………………………………………

2

5

Комплектация и устройство……………………………………………..

3

6

Эксплуатация изделия…..…...……………………………………………..

3

7

Требования безопасности…………………………………………………..

3

8

Экологическая безопасность……...………………………………………..

4

9

Свидетельство о приемке…………………………………………………..

4

1.  ВВЕДЕНИЕ

Настоящее руководство по эксплуатации содержит сведения, необходимые для изучения назначения изделия, правилам ухода, комплектации и устройства, требований безопасности при эксплуатации.

Необходимо помнить и знать:

Покупатель должен внимательно изучить и точно соблюдать указания настоящей инструкции. Производитель снимает с себя любую ответственность при ненадлежащем использовании изделия.

Необходимо сохранить данную инструкцию на все время эксплуатации изделия.

Политика нашей компании заключается в постоянном улучшении качества путем усовершенствования конструкции выпускаемых изделий, в связи с этим, предприятие оставляет за собой право внесения изменений в конструкцию без согласования и уведомления заказчика.

2.  НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Дверка топочная герметичная, предназначена для улучшения качества процесса горения на уровне микрочастиц, что повышает КПД варочно-отопительной печи, камина или бытового котла отопления. Данная конструкция продолжает серию дверок с открыванием как в лево, так и в право. Защелка (поз.3) дверки установлена по центру на съёмном винте (поз.4), поэтому достаточно открутить его, перевернуть защелку на 1800, и Вы получите нужное открывание крышки дверки.

Дверка «Сельга-4» оснащена ДВУМЯ СКРЫТЫМИ ШИБЕРАМИ, которые плавно перемещаются по направляющим винтам и позволяют достаточно точно регулировать зазор для поддува в процессе горения топлива.

3.  ПРАВИЛА УХОДА ЗА ЧУГУННЫМ ИЗДЕЛИЕМ

Специального ухода за дверкой не требуется.

4.  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры:

Длина 300 мм Высота 390 мм Глубина 109 мм

Размеры под закладку:

Длина 250 мм Высота 350 мм

Масса изделия в сборе 9,75 кг

КОМПЛЕКТАЦИЯ И УСТРОЙСТВО

1. Рамка дверки топочной герметичной – 1шт.

2. Крышка дверки топочной герметичной – 1шт.

3. Защелка – 1шт.

4. Винт М8-6gх25.58 – 1шт.

5. Шибер – 2шт.

Овал: 26. Инструкция по эксплуатации – 1шт.

Овал: 4Овал: 1Овал: 3Овал: 5

Рисунок 1.

ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

Эксплуатация. После загрузки топочно-варочной печи, камина или котла отопления твердым топливом оно разжигается, крышка дверки плотно закрывается. Открывается шибер поддувальной дверки для подачи первичного воздуха в топливник. После получения устойчивого горения топлива шибер поддувальной дверки закрывается полностью и открывается верхний шибер топочной дверки (схема движения шибера рисунок 2), для подачи вторичного воздуха,

что позволяет воздушному потоку попасть непосредственно в зону пламени и активизировать процесс догорания остатков топлива которое выделяется в виде сажи. Такое переменное воздействие шиберов позволяет дожигать остатки топлива, которое ранее выбрасывалась в атмосферу, наблюдается эффект экономии топлива, повышается КПД, и меньше Рисунок 2. обычного забиваются колодцы дымоходов отопительных конструкций отходами от процесса горения.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При использовании дверки необходимо соблюдать элементарные правила охраны труда и пожарной безопасности:

7.1. Во избежание ожогов не дотрагивайтесь до раскаленных деталей дверки голыми руками пользуйтесь средствами защиты рук.

7.2. Во избежание пожара после растопкой печи или камина убедитесь, чтобы:

ü  Дверка была надежно закрыта;

ü  Винтовые соединения были надежно затянуты;
