Серия Пультов микшерских Bardl SF 8/2,10/2,12/2,16/2

Серия Пультов микшерских Bardl SF 8/2,10/2,12/2,16/2

Инструкция

по эксплуатации

ВОЗМОЖНОСТИ

Серия профессиональных микшерских пультов с 2 мя шинами от 4 до 12 каналов разработана для многофункциональных звуковых систем. Эти пульты идеальны для работы в помещениях среднего размера таких как, многофункциональные конференц - залы, клубы, рестораны, и т. д.

Краткие характеристики

4,6,8,10,12 моно и 2 стерео входных канала

+48 В фантомное питание на каждом канале

3х полосный эквалайзер на каждом канале

2 подгруппы и 2 основных выхода

компактный дизайн

дисплей уровня выходных сигналов

Технические характеристики

Максимальный выходной уровень 19dBm (1 KHz, THD=0.5%)

Перекрестный шум -74dB

　　отношение сигнал/шум 71 dB
　　Эквивалент входного шума -120dBm..
　　Выход наушников 40mw (1 KHz, THD=0.5%, 200Ω)

Перекрестные искажения
　　Смежные входы < –70dB @ 1 kHz
　　Вход на выход < –70 dB @ 1 kHz

Входной уровень/сопротивление
　　Микрофонный вход -80dB/2KΩ, balanced XLR
　　Линейный моно вход -20dB/10 kΩ балансный
　　Стерео вход 15.8dB/ 14kΩ unbalanced

Выходной уровень/сопротивление
　　Главный выход 0dB/75 Ω, XLR
　　Выход групп 0dB/ 150Ω unbalanced
　　Мониторный выход 0dB/150 Ω unbalanced
　　Aux посыл 0dB/150Ω unbalanced
　　Выход наушников 290mW/220 Ω

Эквалайзер
низкие 80Hz±15dB
　　средние 2.5KHz±15dB
　　высокие 12KHz±15dB

Уровень чувствительности　　Mono 50dB
　　Stereo +4dB~-10dB

Частотный диапазон: 20Hz~20 KHz (+1dB,-3dB)
　КНИ ≤0.05%(1KHz,0.775V)

1 Микрофонный вход, балансный ХLR разъем с фантомным питанием

2 Линейный вход, балансный/ небалансный ¼” jack разъем для подключения источников муз. сигнала

3 Инсерт используется для внешнего входного сигнала (процессоров обработки и т. п.)

4 Чувствительность микрофона, регулируется от60 до 20 dB

5 ВЧ регулировка высоких частот в диапазоне 12 кГц

6 СЧ регулировка средних частот в диапазоне 3,5 кГц

7 НЧ регулировка низких частот в диапазоне 350 Гц

8 AUX1 регулировка выходного уровня монитора 1

9 AUX2 регулировка выходного уровня монитора 2

10 EFFECT регулировка входного уровня эффекта

11 PAN используется для направления входного сигнала в лев/ прав каналы

Когда ручка стоит в положении 0, входной сигнал поступает в оба выходных канала с одинаковым уровнем

12 PEAK –индикатор перегрузки при входном сигнале более +10dB

13 MAIN – кнопка вкл/откл сигнала на главные выходы

14 SUB - кнопка вкл/откл сигнала на SUB выходы

15 – FADER –главная регулировка уровня сигнала ячейки на MAIN и SUB выходы

16 – PFL – используется для контроля сигнала на наушниках

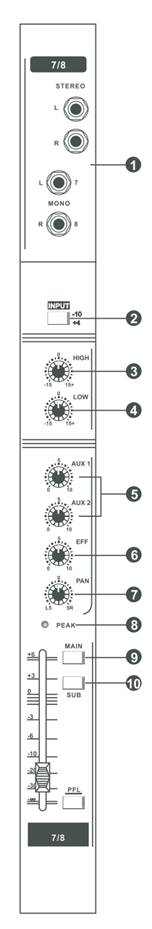

1 STEREO MONO входные разъемы стерео источников

2 INPUT в нажатом положении уровень входного сигнала уменьшается на 10dB

3 HIGH регулировка частоты на 12 кГц

4 LOW регулировка частоты на 350 Гц

5 AUX1/2 регулировка выходного уровня монитора 1 / 2

6 EFFECT регулировка входного уровня эффекта

7 PAN используется для направления входного сигнала в лев/ прав каналы

Когда ручка стоит в положении 0, входной сигнал поступает в оба выходных канала с одинаковым уровнем

8 PEAK –индикатор перегрузки при входном сигнале более +10dB

9 MAIN – кнопка вкл/откл сигнала на главные выходы

10 SUB - кнопка вкл/откл сигнала на SUB выходы

11Chanel fader главная регулировка уровня сигнала ячейки на MAIN и SUB выходы

12 PFL – используется для контроля сигнала на наушниках

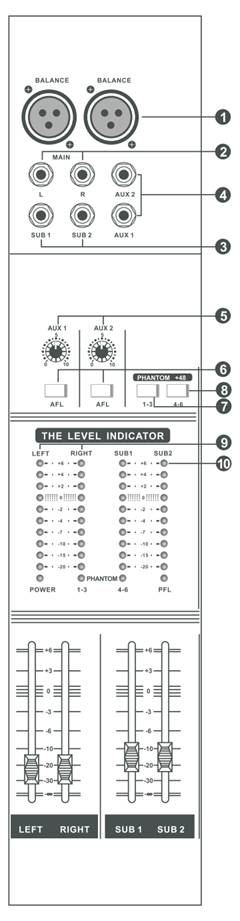

Главная панель контроля

1 ЛЕВ/ПРАВ балансный выход

2 ЛЕВ/ПРАВ небалансный выход

4 AUX1/AUX2 выходы на доп. усилитель или активную акустику

3 SUB лев/прав небалансный выход

5 AUX1- AUX2 регулировка уровня доп. выходов

6 контроль AUX выходного сигнала

8 +48В фантомное питание для входов 1-3

7 +48В фантомное питание для входов 4-6

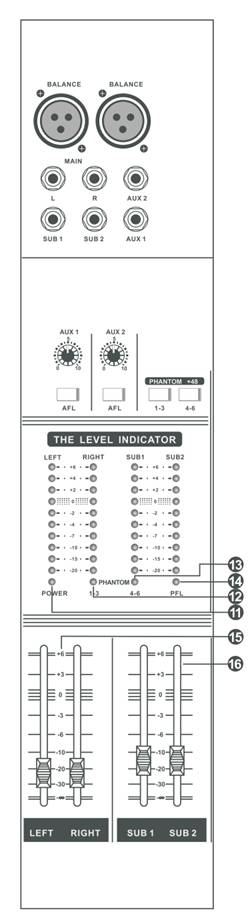

9 индикатор главных выходов лев/прав

10 индикатор выходов SUB1 /SUB2

13 индикатор фантомного питания +48В для 4-6 каналов

14 индикатор работы монитора

12 индикатор фантомного питания +48В для 1-3 каналов

11 индикатор включения питания

15 фадер главного выхода лев/прав

16 фадер выхода SUB1SUB2

1 выходные мониторные разъемы лев/прав

2 вход стерео сигнала

6 выходы на запись

4 разъем для посыла на устройство внешних эффектов

7 входы от источника аудиосигнала

5 разъем для возврата с устройства внешних эффектов

3 выход на наушники

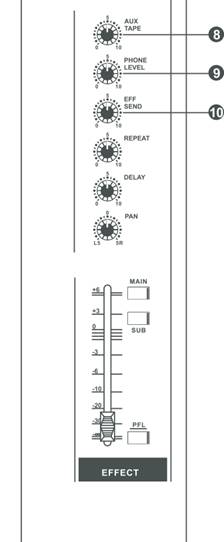

8 контроль входного уровня с AUX TAPE

9 уровень выхода на наушники

10 уровень посыла на блок эффектов

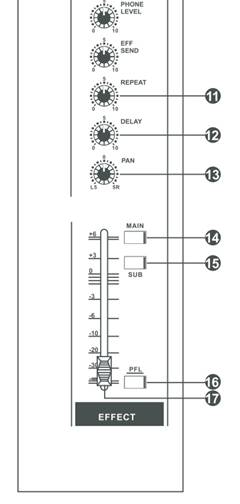

11 контроль входного уровня эхо

12 регулировка уровня задержки

13 подача смешанного с эффектами сигнала на лев/прав каналы

14 при включении кнопки сигнал с эффектами подается на главный выход

15 при включении кнопки сигнал с эффектами подается на SUB выход

16 используется для контроля сигнала с эффектами

17 фадер уровня смешанного сигнала
