Система оптического контроля охранная линейная (стр. 1 )

ОКП 43 7200 4

42 5200

СОГЛАСОВАНО __________________________________________________________________________________________ « » _____________2012г.

УТВЕРЖДАЮ Генеральный директор ЗАО <<СИГМА>> _________ « 12 » сентября 2012 г.

Система оптического контроля охранная линейная

- СОКОЛ

Технические условия

ТУ 4372-002--2012

Дата введения: 12 сентября 2012 г.

СОГЛАСОВАНО____________________ « » ______________________2012г. СОГЛАСОВАНО____________________ « » ______________________2012г. СОГЛАСОВАНО____________________ « » ______________________2012г.



2012

Содержание

1 Технические требования. 5

1.1 Требования назначения. 5

1.2. Массо-габаритные характеристики: 9

1.3. Перечень регистрируемых событий и расстояние до ВОК.. 10

1.4. Требования к сырью, материалам, покупным изделиям.. 10

1.5. Функциональные характеристики программного обеспечения. 10

1.6. Графический интерфейс: 10

1.7. Стойкость, прочность и устойчивость к внешним воздействующим факторам. 11

1.8. Требования к надёжности. 11

1.9. Конструктивные требования. 11

2. Комплектность. 12

3. Маркировка. 13

4. Упаковка. 13

5. Требования безопасности при эксплуатации. 13

6. ПРАВИЛА ПРИЕМКИ.. 14

6.1. Общие положения. 14

6.2. Категории испытаний. 14

6.3. Приемо-сдаточные испытания. 15

6.4. Периодические испытания. 15

6.5. Испытания на сохраняемость и надежность. 15

7. МЕТОДЫ КОНТРОЛЯ.. 15

8. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.. 17

9. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ.. 18

10. УТИЛИЗАЦИЯ.. 18

Приложение А……………………………….……….………………………………………………18

Приложение Б…………………………………………………..……………………………………19

Система оптического контроля охранная линейная (Сокращённое название СОКОЛ. В дальнейшем по тексту применяются термины: СОКОЛ, система СОКОЛ или изделие) предназначена для использования в качестве технических средств охранной, предупредительной и охранно-предупредительной сигнализации (ТСОС) протяженных объектов (периметров территорий, линий электропередачи, железнодорожного полотна и других рубежей охраны), позволяет регистрировать виброакустические воздействия и может применяться для регистрации деформаций длинномерных конструкций.

Система СОКОЛ должна соответствовать требованиям ГОСТ Р «Технические средства охранной сигнализации» и настоящих Технических условий (ТУ) и состоит из трёх частей:

1.  Логического модуля, размещенного в экранированном шкафу (Рисунок 1)

2.  Автоматизированного рабочего места оператора. (Рисунок 1)

3.  Одного или двух комплектов виброакустических датчиков, на основе волоконно-оптического кабеля, соединительных муфт и при необходимости оптического усилителя.

Автоматизированное рабочее место оператора связано с логическим модулем через локальную сеть ETHERNET.

Условное обозначение изделия при заказе:

Система оптического контроля охранная линейная

СОКОЛ-xx-СПО-xx-xxxxх\5

I I I I--- количество виртуальных датчиков по 5,0м

I I I--- 2Д –система с дублированным ЧЭ

I I 2Л –система с двумя плечами ЧЭ

I I 1Л –система с одним плечом ЧЭ

I I - Система Периметральной Охраны

I ------- тип охранной системы: 00 – базовая периметральная

01 – для охраны забора

10 – для охраны в лесу

20 – для контроля cдвижки грунтов

Тип охранной системы определяется установкой и настройкой соответствующего программного обеспечения системы СОКОЛ, рекомендаций по прокладке ЧЭ, определения характеристик обнаружения стандартного нарушителя и характеристик помеховых факторов. Оборудование и другие характеристики изделия не изменяются.

Рисунок 1

Перечень принятых сокращений

АРМ - автоматизированное рабочее место;

БЭ - блок электронный;

ВОК - волоконно-оптический кабель;

ДК – дистанционный контроль.

ИБП - источник бесперебойного питания;

ЗО - зона обнаружения датчика - это часть охраняемой зоны объекта вокруг датчика, в которой обнаруживается нарушитель (измеряется в метрах относительно оси датчика).

РО - рубеж охраны – это географическое место на местности, на котором проложены в одну или несколько линий УЧЭ.

ТСОС - технические средства охранной сигнализации

УО - участок обнаружения – это географическое место на местности, на котором проложены один или несколько рубежей охраны РО.

УЧЭ - участок чувствительного элемента, объединяющий один или несколько непрерывных датчиков с последовательной нумерацией.

ЛС – ложное срабатывание

ЧЭ - чувствительный элемент (он же ВОК);

RS485 – канал последовательного обмена данных.

Modbus – тип протокола по каналу последовательного обмена данных

Термины и определения, используемые в документе без дополнительных пояснений соответствуют ГОСТ .

Доверительная вероятность - под доверительной вероятностью понимают вероятность появления погрешности, не выходящей за некоторые принятые границы. Этот интервал называют доверительным интервалом, а характеризующую его вероятность — доверительной вероятностью.

Квитирование – подтверждение оператором принятой от системы СОКОЛ информации

Датчик –виртуальная нумерованная часть чувствительного элемента длиной 5,0 м из совокупности датчиков ЧЭ. Количество датчиков равно длине ЧЭ делённой на 5м.

Периметр – совокупность всех УО, входящих в СОКОЛ

1  Технические требования

Технические требования и характеристики, изложенные в настоящих технических условиях распространяются на исполнение системы СОКОЛ-00-СПО-хх-ххххх\5 (00 – базовая периметральная).

1.1  Требования назначения

1.1.1.  Изделие должно работать в непрерывном режиме. В соответствии с ГОСТ Р изделие по функциональному назначению должно классифицироваться как:

·  Прибор приемно-контрольный охранный;

·  По способу приведения в действие – автоматический;

·  По условиям эксплуатации - для эксплуатации в отапливаемых помещениях;

·  По виду зоны, контролируемой автоматическим извещателем - линейный;

·  По физическим принципам - оптико-электронный пассивный;

·  По способу электропитания – от сети переменного тока;

·  По сочетанию принципов обнаружения - один физический принцип;

·  По виду организации тревожной сигнализации на объекте классифицируется как прибор централизованной сигнализации - предназначенный для централизованной сигнализации и работы совместно или в составе систем передачи извещений, при которой извещения передаются на пульт централизованного наблюдения посредством использования последовательных каналов связи RS485 и протокола Modbus.

·  По способу контроля извещателей - имеет до 2 адресных беспроводных (оптоволоконных) шлейфа ЧЭ радиального типа, большой информационной емкости.

1.1.2.  Изделие должно позволять организовывать рубеж охраны двумя плечами протяженностью от 100м до 50 000 м и до 100 000 м с применением оптических усилителей.

1.1.3.  Изделие в базовом исполнении должно обнаруживать человека или группу людей, пересекающих рубеж охраны при воздействии помеховых факторов, не превышающих значений, указан­ных в п.1.1.12., при их естественном сочетании:

·  Шагом со скоростью от 0.5 до 2,5 м/с.

·  Бегом со скоростью от 2,5 до 7 м/с,

·  Ползком со скоростью от 0,1 до 0,5 м/с,

·  Перекатом со скоростью от 0,1 до 0,5 м/с;

·  Транспортное средство, пересекающее рубеж охраны со скоростью от 10 до 60 км/ч.

1.1.4.  Изделие должно определять направление пересечения нарушителем рубежа охраны под углом 90±45 градусов «к объекту охраны», «от объекта охраны» при применении не менее двух рубежей охраны (параллельно проложенные линии датчика ВОК на расстоянии 15±2м)друг от друга).

1.1.5. Организация участков обнаружения. Определения:

·  Датчик определения дальности - извещатель (в дальнейшем датчик) условное разделение ЧЭ на отрезки длиной 5м с присвоением ему номера по возрастанию дальности.

·  УЧЭ - участок чувствительного элемента, объединяющий один или несколько непрерывных датчиков с последовательной нумерацией.

·  ЗО - зона обнаружения датчика - это часть охраняемой зоны объекта вокруг датчика, в которой обнаруживается нарушитель.

·  РО - рубеж охраны – это географическое место на местности, на котором проложены в одну или несколько линий УЧЭ.

·  УО - участок обнаружения – это географическое место на местности, на котором проложены один или несколько РО.

·  Периметр – совокупность всех УО, входящих в СОКОЛ

·  Минимальная зона обнаружения – 5,0 м,

·  Максимальный участок - не ограничен (до всей длины ВОК).

·

Максимальное количество участков равно длине ЧЭ делённого на 5,0 м, не более 20 000.

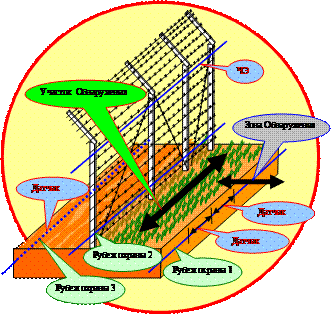

Рисунок 2 - Организация участков обнаружения. Определения

1.1.6.  Нижняя доверительная граница вероятности обнаружения стандартного нарушителя для одного участка рубежа охраны 250м должна быть не менее 0,95 при доверитель­ной вероятности 0,9 и естественно складывающейся помеховой обстановке в реальных услови­ях эксплуатации, указан­ных в 1.1.12. (испытаний).

1.1.7.  Определение контрольного числа преодолений ограждения nk для ряда допустимых количеств пропусков нарушителей mk выбирается из ряда mk = 0,1,2,3,… по соотношению:

, (1)

где: - заданная в эксплуатационной документации вероятность обнаружения;

b - риск заказчика;

cb2(2 mk+2) - квантиль распределения Пирсона c2 при уровне значимости (риске заказчика) b и числе степеней свободы (2 mk+2).

Значения nk округляются в сторону увеличения до ближайшего целого числа (см. Таблицу 1).

Таблица 1 – Рекомендуемое количество проходов зоны обнаружения при испытаниях средств обнаружения на вероятность обнаружения

Вероятность обнаружения по ЭД,	Риск заказчика, b	cb2(2 mk+2) - квантиль распределения Пирсона (см приложение Д)	Количество проходов, nk	Допустимое количество пропусков СО, mk
0.95	0.1 / 0.05	21,064\ 23,685	208 / 234	6 / 6
0.98	0.1 / 0.05	15,987\18,307	398 / 455	4 / 4
0.99	0.1 / 0.05	15,987\18,307	797 / 913	4 / 4

Расчёт количества пропусков при проведении испытаний для заданных значений = 0,95 и риске заказчика, b = 0,1\ 0,05

Количество пропусков	mk	0	1	2	3	4	5	6
Количество преодолений	nk	45\60	76\93	105\124	132\153	157\179	183\207	208\234

Для заданных значений = 0,98 и риске заказчика, b = 0,1\ 0,05

Количество пропусков	mk	0	1	2	3	4
Количество преодолений	nk	114\148	193\235	264\313	332\385	397\454

Для заданных значений = 0,99 и риске заказчика, b = 0,1\ 0,05

Количество пропусков	mk	0	1	2	3	4
Количество преодолений	nk	229\298	387\472	530\627	667\773	796\912

Базовое значение = 0,95, при риске заказчика b = 0,1.

1.1.8.  Вероятность определения направления пересечения нарушителем вдоль рубежа охраны должна быть не менее 0,9 при доверительной вероятности 0,9 и естественно складывающейся помеховой обстановке, указан­ных в 1.1.12. в реальных условиях эксплуатации (испытаний). Направление пересечения нарушителем нескольких рубежей охраны визуализируется несколькими символами активностей с понижением яркости их отображения – направление движения от бледного к яркому.

1.1.9.  Вероятность правильной классификации человек / транспортное средство должна быть не менее 0,9 при доверительной вероятности 0,9 и естественно складывающейся помехо­вой обстановке, указан­ных в 1.1.12. в реальных условиях эксплуатации (испытаний).

1.1.10.  В базовой комплектации изделие должно обеспечивать создание рубежа охраны протяженностью 50км двумя плечами, 25км одним плечом или 25км двумя плечами при дублировании датчика ВОК. Увеличение длины рубежа охраны до установленного в 1.1.2 должно обеспечиваться за счет заказа потребителем дополнительного оптического усилителя. Оптоволоконный кабель более 1000м в базовую поставку не входит. Марка кабеля, его длина определяются требованиями технического задания и проектом.

1.1.11.  ЧЭ должен располагаться в грунте на глубине от 0,3 до 1,0м. (оптимально 0,4 -0,5м)

1.1.12.  Наработка на ложную тревогу изделия Тлсэд при длине зоны обнаружения 250 м должна быть не менее 3000 ч при доверительной вероятности 0,9 при воздействии помеховых факторов, указан­ных в 1.1.13. при их естественном сочетании. (Наработка на ложную тревогу проверяется во время натурных испытаний в условиях, сложившихся на момент прове­дения испытаний.) Расчётная величина количества ложных срабатываний

Времена контрольных наработок СО tк для различных значений числа допустимых ложных срабатываний mк=0,1,2,..., производится по формуле:

, [ч]

где: N - количество СО, подвергаемых проверке на наработку на ложное срабатывание. Для зоны обнаружения 250м количество виртуальных датчиков N = 50;

Тлсэд = 3000ч - наработка на ложное срабатывание, заданная в ЭД (ТТЗ);

cb2(2 mk+2) - квантиль распределения Пирсона c 2 при уровне значимости b и числе степеней свободы (2mk+2);

Значения квантилей распределения Пирсона cb2(2 mk+2) для различных b приведены в таблице2.

Таблица 2

b	cb2(2 mk+2) - квантиль распределения Пирсона дня заданных mk и b
mk = 0	mk = 1	mk = 2	mk = 3	mk = 4	mk = 5
0.1	4,605	7,779	10,645	13,362	15,987	18,549
0.05	5,991	9,4877	12,5916	15,5073	18,3070	21,0261

b - риск заказчика, заданный в ТТЗ. При отсутствии в ТТЗ b, значения его выбирают из ряда 0,05, 0,1, 0,15, 0,2. Если в ТТЗ задана доверительная вероятность g, то значение риска заказчика равно: b=1-g;

k=1,2,3… - порядковый номер tk и mк.

Расчётные значения времён контрольных наработок tк приведенной в таблице 3.

Таблица 3.

k	1	2	3	4	5	kmax
mк	0	1	2	3	4	mк max
tк при b=0.1	138,15	233,37	319,35	400,86	479,61	tкmax= 500 часов
tк при b=0.05	179,73	284,631	377,748	465,219	549,21	tкmax= 600 часов

Максимальную наработку tк max СО устанавливает комиссия по проведению испытаний (руководитель испытаний), исходя из реальной возможности, с учётом расчётных значений, указанных в таблице3.
