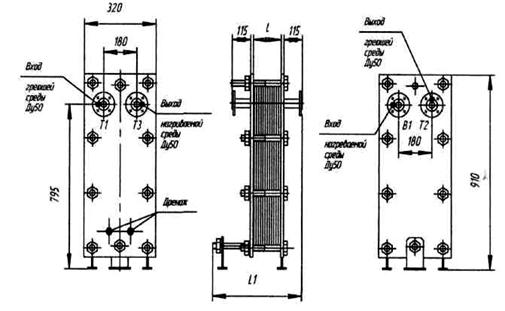

Рис. 3. Одноходовой теплообменник Т1.Р-0,14.
Двухходовые теплообменники Т1.Р-0,14
Таблица 3.
Обозначение | Число пластин | Расчетная поверхность теплообмена, м2 | Длина теплообменника, L1, мм | Длина пакета секций L, мм | Масса теплообменника, кг |
Т1.Р-0,14-1,26-2х(5х4) | 9 | 1,26 | 330 | 135 | |
Т1.Р-0,14-1,82-2х(7х6) | 13 | 1,82 | 139 | ||
Т1.Р-0,14-2,38-2х(9х8) | 17 | 2,38 | 143 | ||
Т1.Р-0,14-2,94-2х(11х10) | 21 | 2,94 | 147 | ||
Т1.Р-0,14-3,50-2х(13х12) | 25 | 3,50 | 151 | ||
Т1.Р-0,14-4,06-2х(15х14) | 29 | 4,06 | 155 | ||
Т1.Р-0,14-4,62-2х(17х16) | 33 | 4,62 | 460 | 165 | |
Т1.Р-0,14-5,18-2х(19х18) | 37 | 5,18 | 169 | ||
Т1.Р-0,14-5,74-2х(21х20) | 41 | 5,74 | 175 | ||
Т1.Р-0,14-6,30-2х(23х22) | 45 | 6,30 | 179 | ||
Т1.Р-0,14-6,86-2х(25х24) | 49 | 6,86 | 183 | ||
Т1.Р-0,14-7,42-2х(27х26) | 53 | 7,42 | 590 | 191 | |
Т1.Р-0,14-7,98-2х(29х28) | 57 | 7,98 | 195 | ||
Т1.Р-0,14-8,54-2х(31х30) | 61 | 8,54 | 200 | ||
Т1.Р-0,14-9,10-2х(33х32) | 65 | 9,10 | 204 | ||
Т1.Р-0,14-9,66-2х(35х34) | 69 | 9,66 | 210 | ||
Т1.Р-0,14-10,22-2х(37х36) | 73 | 10,22 | 720 | 215 | |
Т1.Р-0,14-10,78-2х(39х38) | 77 | 10,78 | 220 | ||
Т1.Р-0,14-11,34-2х(41х40) | 81 | 11,34 | 225 | ||
Т1.Р-0,14-11,90-2х(43х42) | 85 | 11,90 | 230 | ||
Т1.Р-0,14-12,46-2х(45х44) | 89 | 12,46 | 235 |

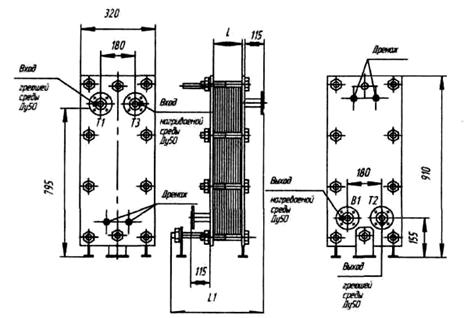

Рис. 4. Двухходовой теплообменник Т1.Р-0,14.
Трехходовые теплообменники Т1.Р-0,14
Таблица 4.
Обозначение | Число пластин | Расчетная поверхность теплообмена, м2 | Длина теплообменника, L1, мм | Длина пакета секций L, мм | Масса теплообменника, кг |
Т1.Р-0,14-1,40-3х(4х3х3) | 10 | 1,40 | 330 | 135 | |
Т1.Р-0,14-2,24-3х(6х5х5) | 16 | 2,24 | 142 | ||
Т1.Р-0,14-3,08-3х(8х7х7) | 22 | 3,08 | 149 | ||
Т1.Р-0,14-3,92-3х(10х9х9) | 28 | 3,92 | 156 | ||
Т1.Р-0,14-4,76-3х(12х11х11) | 34 | 4.76 | 460 | 165 | |
Т1.Р-0,14-5,60-3х(14х13х13) | 40 | 5.69 | 172 | ||
Т1.Р-0,14-6,44-3х(16х15х15) | 46 | 6.44 | 179 | ||
Т1.Р-0,14-7,28-3х(18х17х17) | 52 | 7,28 | 590 | 188 | |
Т1.Р-0,14-8,12-3х(20х19х19) | 58 | 8,12 | 196 | ||
Т1.Р-0,14-8,96-3х(22х21х21) | 64 | 8,96 | 203 | ||
Т1.Р-0,14-9,80-3х(24х23х23) | 70 | 9,80 | 720 | 212 | |
Т1.Р-0,14-10,64-3х(26х25х25) | 76 | 10,64 | 218 | ||
Т1.Р-0,14-11,48-3х(28х27х27) | 82 | 11,48 | 226 | ||
Т1.Р-0,14-12,32-3х(30х29х29) | 88 | 12.32 | 233 | ||
Т1.Р-0,14-13,16-3х(32х31х31) | 94 | 13,16 | 850 | 242 | |
Т1.Р-0,14-14,00-3х(34х33х33) | 100 | 14,00 | 249 | ||
Т1.Р-0,14-14,84-3х(36х35х35) | 104 | 14,84 | 257 | ||
Т1.Р-0,14-15,12-3х(38х37х37) | 108 | 15,12 | 260 |
|
