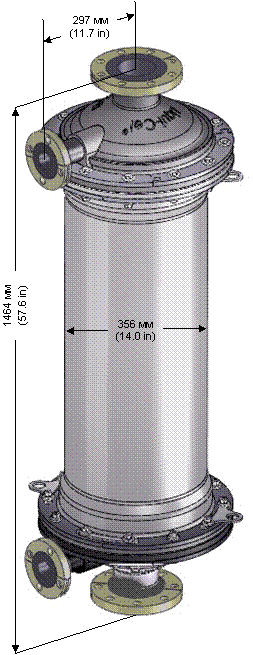

Спецификация 14 x 40 Extra-flow



Характеристики картриджа
Конфигурация картриджа	Extra-Flow с центральным барьером
Рекоменд. расход жидкости	16 – 125 м3/час (70 – 550 gpm)
Тип мембраны	Волокна X40
	Рекомендуется для удаления O2 из жидкости и прочего переноса газа
Материал мембраны/корпуса	Полипропилен / Эпоксид
Типичная активная площадь мембр.	4015 ft2 (373м2)
Объем заполнения (приблизит.))
Со стороны оболочки Со стороны люмена	51.3 л (13.5 gal.) 23.8 л (6.3 gal.)
Рекомендации по давлению*
Макс. рабочие темп./давление ЖИДКОСТИ со стороны оболочки в вакуумном или комби-режиме	5-25° C, 7.2 бар (41-77° F, 105 psig) 50° C, 2.1 бар (122° F, 30 psig)
Если не используется вакуум, то к вышеуказанному значению давления можно прибавить 1.05 бар (15 psig).
Макс. давление использ. газа	4.1 бар(60 psig)
Макс. давление служит для проверки целостности при комнатной температуре. Обычное рабочее давление ниже.
* Давление дано для неопасных жидкостей и газов согласно Директиве ЕС для оборудвания под давлением /97/23/EC. См. Инструкцию по предельным значениям давления в ЕС для опасных жидкостей и газов. Кроме того, см. Инструкцию по всем предельным значениям темп./давления для корпуса и мембраны. Прим.: давление жидкости всегда должно превышать давление газа.
Варианты и характеристики корпуса
Материал корпуса	ПВХ /Клапан с нейлоновыми наконечниками
Фланц. подкладные кольца	SMC (литое соединение)
Фланцевые соединения
Со стороны оболочки (вход/выход жидкости)	·  SMC 4" класс 150 фланец с выступом ANSI B16.5 ·  SMC 100A при 10K фланец с выступом JIS B2238
Со стороны люмена	·  SMC 2" iкласс 150 фланец с выступом ANSI B16.5 ·  SMC 50A при 10K плоский фланец JIS B2238
Монтажный комплект
Монтажный комплект с 2 подвесами и 2 ремнями можно приобрести отдельно. Он удерживает контактор горизонтально или вертикально.
Варианты уплотнений
Материал	Применение
EPDM (ANSI / NSF 61)	Общего назначения
Вес (приблизительно)
В сухом виде	72.3 кг. (159.5 lbs.)
Заполненный жидкостью	123.6 кг. (272.5 lbs.)
Предписания
Соответствует предельным значениям RoHS и PED 97/23/EC. NSF Сертификат NSF/ANSI 61.

­­­­

Прим.: Все размеры – номинальные значения



СПЕЦИФИКАЦИЯ 14 x 40 EXTRA-FLOW



Расход воды, (US gpm)



350

300

250

200

150

400

100

100

­

Расход воды (м3/ч)



Спецификация картриджа
Характеристики	Условия теста	Спецификация
Мощность при удалении 02,, минимум	Поток воды со стороны оболочки 300 gpm, 20°C (68°F) Люмен N2 расход 6.5 scfm	X40: 92% минимум
Макс. падение давления, psi	Поток воды со стороны оболочки: 300 gpm, 20°C (68°F)	9.0 psi максимум
