Фрезерная обработка

В настоящее время процесс фрезерования является универсальным методом обработки. В течение последних нескольких лет, наряду с совершенствованием станков, произошло значительное расширение области использования фрезерных операций. Поэтому сегодня выбор способа обработки на многоцелевых станках с ЧПУ неоднозначен. В дополнении к традиционным областям использования фрез добавились такие как изготовление отверстий, обработка карманов и выборок, обработка поверхностей вращения, резьбофрезерование и т. д. Инструментальная оснастка также постоянно дорабатывается с целью повышения производительности, надежности и качества обработки как в отношении инструмента с механическим креплением пластин, так и в области цельнотельного инструмента.

Фрезерование эффективный метод обработки, при котором каждая из режущих кромок снимает одинаковое количество материала, ограниченное возможностями по формированию и удалению стружки. Наиболее часто фрезерование применяется при обработке плоскостей. Но также быстро растет роль фрез в обработке сложных криволинейных поверхностей на станках с ЧПУ.

Основные хорошо известные фрезерные операции следующие: торцовое фрезерование, фрезерование уступов, профильное фрезерование, фрезерование карманов и пазов, фрезерование поверхностей вращения, резьбофрезерование, отрезка, фрезерование с большими подачами, винтовая и круговая интерполяция, фрезерование с врезанием и т. д.

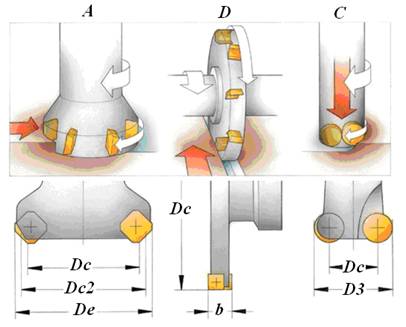

Рис. 3.30. Виды фрезерования, движения и параметры фрез: А – радиальное фрезерование; В- периферийное фрезерование; С – осевое фрезерование; Dc – номинальный диаметр; Dc2, D3 – максимальный диаметр; De –диаметр, используемый при расчете скорости резания; b – ширина

На рис.3.30 приведены схемы наиболее часто встречающихся на практике видов фрезерования с обозначением направлений движения и некоторыми параметрами. Эти схемы не нуждаются в особом анализе, поскольку они относятся к классическим видам обработки. Следует заметить только то, что схема осевого фрезерования на станках с ЧПУ часто используется при обработке отверстий, как в сплошном материале, так и с обработкой отверстия насквозь.
