Блоки оконные из поливинилхлоридных профилей

БЛОКИ ОКОННЫЕ
ИЗ ПОЛИВИНИЛХЛОРИДНЫХ ПРОФИЛЕЙ

Требования к качеству, техническим характеристикам товара, требования к его безопасности, требования к функциональным характеристикам (потребительским свойствам) товара, к размерам и другие показатели
Перечень требований (наименование показателя, значения, параметра)	Показатель, значение, параметр
Количество камер поливинилхлоридного (ПВХ) профиля	Не менее 3
Тип стеклопакета	Однокамерный или двухкамерный
Вид стеклопакета	Стеклопакет общестроительного назначения или энергосберегающий
Вид стекла в стеклопакете	Листовое или энергосберегающее
Приведенное сопротивление теплопередаче блока оконного	Не менее 0,58 м·°С/Вт
Вид отделки лицевых поверхностей	белый цвет, окрашенный в массе или отделанные декоративной пленкой (ламинированные) или с коэкструдированным лицевым покрытием
Функция проветривания	Наличие
Сетка противомоскитная	Наличие (с случае необходимости)
Чертеж с указанием размеров и схемы открывания и типа оконных приборов*	Наличие чертежа с указанием размеров, схемы открывания и типа оконных приборов
Звукоизоляция, воздухо - и водопроницаемость, общий коэффициент пропускания света, сопротивление ветровой нагрузке, стойкость к климатическим воздействиям изделия и др.	Значения показателей устанавливаются заказчиком (в случае необходимости) с использованием ГОСТ «Блоки оконные»

* заказчик включает в техническое задание чертеж с указанием размеров, схемы открывания и типа оконных приборов. Примеры архитектурных рисунков оконных и балконных дверных блоков приведены в ГОСТ «Блоки оконные»

________________________________

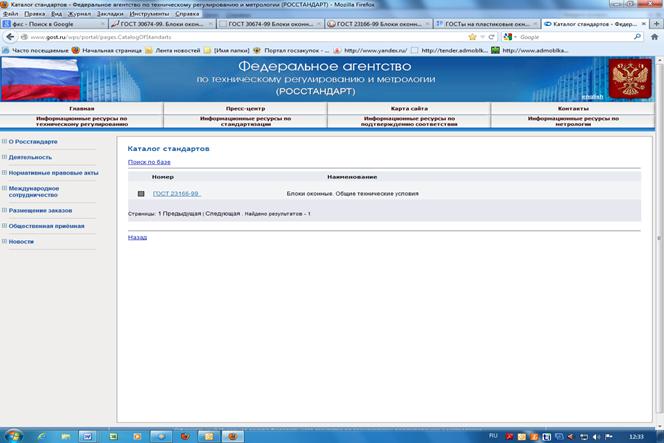

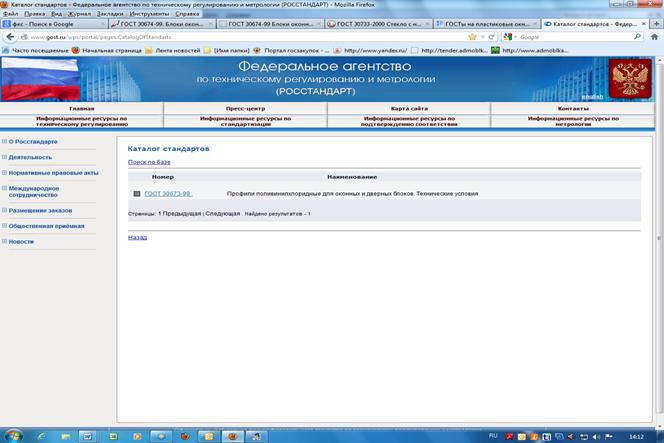

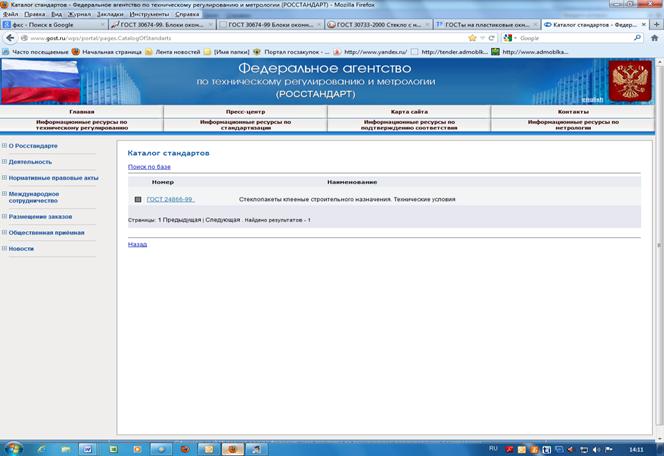

Заказчик может установить требования к блокам оконным из ПВХ, руководствуясь следующими стандартами: ГОСТ «Блоки оконные из поливинилхлоридных профилей», ГОСТ «Блоки оконные», ГОСТ «Профили поливинилхлоридные для оконных и дверных блоков», ГОСТ «Стеклопакеты клееные строительного назначения». Требования могут быть установлены с использованием условного обозначения, предусмотренного в п. 4.3  ГОСТ и в п. 4.10 ГОСТ .

Ниже приведена отдельная информация из указанных стандартов для установления требований к блокам оконным с использованием условного обозначения.

1. ГОСТ «Блоки оконные из поливинилхлоридных профилей» распространяется на оконные и балконные дверные блоки из поливинилхлоридных профилей по ГОСТ 30673 одинарной конструкции со стеклопакетами (далее - оконные блоки или изделия) для зданий и сооружений различного назначения. Допускается  распространение требований стандарта на изделия, остекленные листовым стеклом и предназначенные для применения в неотапливаемых помещениях.

Стандарт не распространяется на мансардные оконные блоки, изделия с раздвижным открыванием створок, а также на оконные блоки специального назначения в части дополнительных требований к пожаробезопасности, защиты от взлома и т. д.

Требования стандарта распространяются на оконные блоки с площадью, не превышающей 6 м, при максимальной площади каждого открывающегося элемента 2,5 м для изделий белого цвета и 2,2 м- для изделий других цветов.

2. Габаритные размеры и архитектурные рисунки оконных блоков - в соответствии с ГОСТ 23166.

3. Блоки оконные классифицируют по ГОСТ 23166, а также по вариантам конструктивного исполнения и виду отделки лицевых поверхностей ПВХ профилей.

4. В п.4.7 ГОСТ 23166 приведена классификация изделий по основным эксплуатационным характеристикам: приведенному сопротивлению теплопередаче, воздухо - и водопроницаемости, звукоизоляции, общему коэффициенту пропускания света, сопротивлению ветровой нагрузке, стойкости к климатическим воздействиям.

5. В соответствии с ГОСТ условное обозначение изделий принимают по ГОСТ 23166 с указанием обозначения стандарта на блоки оконные из ПВХ (ГОСТ ).

Структура и пример условного обозначения изделий по ГОСТ 23166 приведены в п.4.10 этого ГОСТа.

6. Согласно п. 4.3  ГОСТ для изделий, выпускаемых по индивидуальным заказам, допускается принимать следующую структуру условного обозначения:

Х	Х	Х	-	Х	(Х-Х)	Х
						Вид изделия:
						ОП - оконный блок из ПВХ профилей
						БП - балконный дверной блок из ПВХ профилей
						Класс изделия по показателю приведенного сопротивления
						теплопередаче Размер по высоте, мм
						Размер по ширине, мм
						Вариант конструкции стеклопакета*
						Обозначение настоящего стандарта

Пример  условного обозначения - ОП В2 (4М-16Ar-К4) ГОСТ - оконный блок из ПВХ профилей - ОП, класс изделия по показателю приведенного сопротивления теплопередаче - В2, высотой 1840 мм, шириной 1220 мм, с конструкцией стеклопакета: наружное стекло толщиной 4 мм марки Мпо ГОСТ 111, межстекольное расстояние 16 мм, заполненное аргоном, внутреннее стекло толщиной 4 мм с твердым теплоотражающим покрытием, в соответствии с настоящим стандартом.

При  оформлении заказа на изготовление (поставку) индивидуальных изделий рекомендуется указывать вариант конструктивного решения, включая описание конструкции профилей и стеклопакетов, чертеж с указанием схемы открывания, типа оконных приборов, требования к внешнему виду и другие требования.

7. Класс изделия по показателю приведенного сопротивления теплопередаче приведен в п.4.7.1 ГОСТ :

А1 -	с сопротивлением	теплопередаче	0,80 м·°С/Вт	и более;
А2 -	"	"	0,75-0,79	м·°С/Вт
Б1 -	"	"	0,70-0,74	"
Б2 -	"	"	0,65-0,69	"
В1 -	"	"	0,60-0,64	"
В2 -	"	"	0,55-0,59	"
Г1 -	"	"	0,50-0,54	"
Г2 -	"	"	0,45-0,49	"
Д1 -	"	"	0,40-0,44	"
Д2 -	"	"	0,35-0,39	"

8. Классификация стеклопакетов по типу и виду приведена в п. п. 3.2-3.4. ГОСТ :

Стеклопакеты в зависимости от числа камер подразделяют на типы:

СПО - однокамерные;

СПД - двухкамерные.

Камеры стеклопакетов могут быть заполнены:

- осушенным воздухом;

- инертным газом (аргон - Аr, криптон - Кr и др.);

- шестифтористой серой ().

Стеклопакеты в зависимости от назначения подразделяют на виды:

- стеклопакеты общестроительного назначения;

- стеклопакеты строительного назначения со специальными свойствами:

ударостойкие (Уд);

энергосберегающие (Э);

солнцезащитные (С);

морозостойкие (М);

шумозащитные (Ш).

Виды стекла, применяемые при изготовлении стеклопакетов, указаны в таблице 1.

Таблица 1

Наименование вида стекла	Обозначение документации	Обозначение стекла (марки)
Листовое	ГОСТ 111	М0, М1, М2
Узорчатое	ГОСТ 5533	У
Армированное	ГОСТ 7481	А
Армированное полированное	НД	А
Многослойное:
ударостойкое	ГОСТ , НД	Р1А, Р2А, Р3A, Р4А, Р5А
устойчивое к пробиванию	ГОСТ , НД	Р6В, Р7В, Р8В
безопасное	ГОСТ , НД	СМ1, СМ2, СМ3, СМ4, СТ1, СТ2, СТ3
Окрашенное в массе	НД	Т
Упрочненное:
химически упрочненное	НД	Х
закаленное	ГОСТ 30698	З
Солнцезащитное	НД	С
Энергосберегающее:
с твердым покрытием	ГОСТ , НД	К
с мягким покрытием	НД	И

Номинальная толщина стеклопакетов рекомендуется от 14 до 60 мм, расстояние между стеклами - от 8 до 36 мм.
