Схема теплоснабжения села Ратта (стр. 1 )

ПАЧОЛИ КОНСАЛТИНГ»

	СХЕМА ТЕПЛОСНАБЖЕНИЯ СЕЛА РАТТА
Том 2 книга 4.2 главы 2, 4, 5, 8	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 2 «Перспективное потребление тепловой энергии на цели теплоснабжения». Глава 4 «Перспективные балансы тепловой мощности источников тепловой энергии и тепловые нагрузки». Глава 5 «Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах». Глава 8 «Перспективные топливные балансы».

Москва 2013

Состав работы

1 этап работ по разработке схем теплоснабжения городских округов и поселений в ЯНАО на 2014 год и на перспективу до 2028 года
Том 1. Макет текстовой части схемы теплоснабжения	Макет текстовой части схемы теплоснабжения
Том 2, книга 4.2, глава 1	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 1. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения
Том 2, книга 4.2, главы 2, 4, 5, 8	Обосновывающие материалы к схеме теплоснабжения села Ратта Главы 2, 4, 5, 8, в том числе: Глава 2 «Перспективное потребление тепловой энергии на цели теплоснабжения». Глава 4 «Перспективные балансы тепловой мощности источников тепловой энергии и тепловые нагрузки». Глава 5 «Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах». Глава 8 «Перспективные топливные балансы».
Том 3, книга 4.2	Обосновывающие материалы к схеме теплоснабжения села Ратта Материалы по сбору и актуализации исходной информации
2 этап работ по разработке схем теплоснабжения городских округов и поселений в ЯНАО на 2014 год и на перспективу до 2028 года
Том 4, книга 4.2, глава 3	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 3 «Электронная модель системы теплоснабжения поселения, городского округа».
Том 5, книга 4.2, главы 6, 7, 10, 11	Обосновывающие материалы к схеме теплоснабжения села Ратта Мастер-план схемы теплоснабжения. Главы 6, 7, 10, 11, в том числе: Глава 6 «Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии». Глава 7 «Предложения по строительству и реконструкции тепловых сетей и сооружений на них». Глава 10 «Обоснование инвестиций в строительство, реконструкцию и техническое перевооружение». Глава 11 «Обоснование предложения по определению единой теплоснабжающей организации».
Том 6, книга 4.2, глава 9	Обосновывающие материалы к схеме теплоснабжения села Ратта Глава 9 «Оценка надежности теплоснабжения».
Схема теплоснабжения муниципального образования село Ратта Ямало-Ненецкого автономного округа на 2014 г. и на перспективу до 2028 г.
Схема теплоснабжения муниципального образования село Ратта Ямало-Ненецкого автономного округа на 2014 г. и на перспективу до 2028 г.	Схема теплоснабжения муниципального образования село Ратта Ямало-Ненецкого автономного округа на 2014 г. и на перспективу до 2028 г. Раздел 1 «Показатели перспективного спроса на тепловую энергию (мощность) и теплоноситель в установленных границах территории муниципального образования» Раздел 2 «Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки потребителей» Раздел 3 «Перспективные балансы теплоносителя» Раздел 4 «Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии» Раздел 5 «Предложения по строительству и реконструкции тепловых сетей» Раздел 6 «Перспективные топливные балансы» Раздел 7 «Инвестиции в строительство, реконструкцию и техническое перевооружение» Раздел 8 «Решение об определении единой теплоснабжающей организации (организаций)» Раздел 9 «Решения о распределении тепловой нагрузки между источниками тепловой энергии» Раздел 10 «Решения по бесхозяйным тепловым сетям»

Сокращения

	Общество с ограниченной ответственностью «Ратта» в селе Ратта
ВК	Водогрейный котел (общее название)
КАДО-700	Тип водогрейного котла
СН	Сетевой насос
НПТС	Насос подпитки тепловой сети
НСВ	Насос сырой воды
БА	Бак аккумулятор горячей воды для подпитки тепловых сетей
САР	Система автоматического регулирования
АВР	Автоматический ввод резерва
ПЧ	Преобразователь частоты
УПП	Устройство плавного пуска
СВ	Сырая вода
ХОВ	Химически очищенная вода
ХВО	Химводоочистка
ВПУ	Водоподготовительная установка
ДПУ	Деаэрационно-подпиточная установка
ГВС	Горячее водоснабжение
Р1, Т1, V1	Давление, температура и объемный расход в подающем трубопроводе тепловой сети (кгс/см2, °С, м3/ч)
Р2, Т2, V2	Давление, температура и объемный расход в обратном трубопроводе тепловой сети (кгс/см2, °С, м3/ч)
Тн. в.	Температура наружного воздуха, °С
ПС	Общее наименование подающего трубопровода тепловой сети
ОС	Общее наименование обратного трубопровода тепловой сети
Y	Общее наименование регулирующего клапана
СНиП	Строительные нормы и правила
СП	Свод правил (приложение к СНиП)
ПТЭ ТЭ	ПТЭ тепловых энергоустановок
ПТЭ	Правила технической эксплуатации электрических станций и сетей Российской Федерации
СЦТ	Система централизованного теплоснабжения
КПД	Коэффициент полезного действия
КИУМ	Коэффициент использования установленной мощности
НТД	Нормативно-техническая документация
ГРС	Газораспределительная станция
ГРП	Газорегуляторный пункт
ИТГ	Индивидуальный теплогенератор (электрокотел, газовый отопительный котел)

Содержание

Глава 2 Перспективное потребление тепловой энергии на цели теплоснабжения 8

2.1 Данные базового уровня потребления тепла на цели теплоснабжения............. 8

2.2 Прогнозы приростов на каждом этапе площади строительных фондов, сгруппированные по расчетным элементам территориального деления и по зонам действия источников тепловой энергии с разделением объектов строительства на многоквартирные дома, жилые дома, общественные здания и производственные здания промышленных предприятий.... 8

2.3 Прогнозы перспективных удельных расходов тепловой энергии на отопление, вентиляцию и горячее водоснабжение, согласованных с требованиями к энергетической эффективности объектов теплопотребления, устанавливаемых в соответствии с законодательством Российской Федерации........................................................................................................ 27

2.4 Прогнозы перспективных удельных расходов тепловой энергии для обеспечения технологических процессов................................................................................ 28

2.5 Прогнозы приростов объемов потребления тепловой энергии (мощности) и теплоносителя с разделением по видам теплопотребления в каждом расчетном элементе территориального деления и в зоне действия каждого из существующих или предлагаемых для строительства источников тепловой энергии на каждом этапе.................................................. 28

2.6 Прогнозы приростов объемов потребления тепловой энергии (мощности) и теплоносителя с разделением по видам теплопотребления в расчетных элементах территориального деления и в зонах действия индивидуального теплоснабжения на каждом этапе.................... 34

2.7 Прогнозы приростов объемов потребления тепловой энергии (мощности) и теплоносителя объектами, расположенными в производственных зонах..................................... 34

2.8 Прогноз перспективного потребления тепловой энергии отдельными категориями потребителей, в том числе социально значимых, для которых устанавливаются льготные тарифы на тепловую энергию (мощность), теплоноситель............................................... 34

2.9 Прогноз перспективного потребления тепловой энергии потребителями, с которыми заключены или могут быть заключены в перспективе свободные долгосрочные договоры теплоснабжения................................................................................................ 37

2.10 Прогноз перспективного потребления тепловой энергии потребителями, с которыми заключены или могут быть заключены долгосрочные договоры теплоснабжения по регулируемой цене.................................................................................................................. 38

Глава 4 Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки............................................................................................ 40

4.1 Балансы тепловой энергии (мощности) и перспективной тепловой нагрузки в каждой из выделенных зон действия источников тепловой энергии с определением резервов (дефицитов) существующей располагаемой тепловой мощности источников тепловой энергии 40

4.2 Балансы тепловой мощности источника тепловой энергии и присоединенной тепловой нагрузки в каждой зоне действия источника тепловой энергии по каждому из магистральных выводов (если таких выводов несколько) тепловой мощности источника тепловой энергии 47

4.3 Гидравлический расчет передачи теплоносителя для каждого магистрального вывода с целью определения возможности (невозможности) обеспечения тепловой энергией существующих и перспективных потребителей, присоединенных к тепловой сети от каждого магистрального вывода.............................................................................................................. 47

4.4 Выводы о резервах (дефицитах) существующей системы теплоснабжения при обеспечении перспективной тепловой нагрузки потребителей................................................ 47

Глава 5 Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах................. 49

5.1 Обоснование балансов производительности водоподготовительных установок в целях подготовки теплоносителя для тепловых сетей и перспективного потребления теплоносителя теплопотребляющими установками потребителей............................................... 49

5.2 Обоснование перспективных потерь теплоносителя при его передаче по тепловым сетям......................................................................................................................... 55

Глава 8 Перспективные топливные балансы................................................ 56

8.1 Расчеты по каждому источнику тепловой энергии перспективных максимальных часовых и годовых расходов основного вида топлива для зимнего, летнего и переходного периодов, необходимого для обеспечения нормативного функционирования источников тепловой энергии на территории поселения, городского округа..................................................... 56

8.2 Расчеты по каждому источнику тепловой энергии нормативных запасов аварийных видов топлива............................................................................................................. 60

8.3 Перспективные топливные балансы по каждому теплоснабжающему предприятию, эксплуатирующему источники тепловой энергии................................................ 62

8.4 Перспективные топливные балансы в целом.................................................. 62

ПРИЛОЖЕНИЯ, выборка из муниципальную долгосрочной целевой программы «Жилище», подпрограмма «Модернизация объектов коммунальной инфраструктуры на территории муниципального образования Красноселькупский район», основные технические характеристики ГПА, расчет тепловых нагрузок для перспективных потребителей по выданным ТУ и по генеральному плану на I очередь и расчетный срок (до 2025 года)..................... 64

Глава 2 Перспективное потребление тепловой энергии на цели теплоснабжения

2.1 Данные базового уровня потребления тепла на цели теплоснабжения

За базовый уровень потребления тепловой энергии на нужды теплоснабжения села Ратта принимается объем тепловой энергии, определенный для расчетных температур наружного воздуха, по данным о подключенной нагрузке потребителей за 2013 года.

Значение подключенной тепловой нагрузки к котельным в селе Ратта представлено в таблице 1.

Таблица 1.

Базовый уровень потребления тепловой энергии в расчетных элементах территориального деления при расчетных температурах наружного воздуха для села Ратта принят в размере 1 601 Гкал при суммарной подключенной нагрузке 0,570988 Гкал/ч (с учетом тепловых потерь).

2.2 Прогнозы приростов на каждом этапе площади строительных фондов, сгруппированные по расчетным элементам территориального деления и по зонам действия источников тепловой энергии с разделением объектов строительства на многоквартирные дома, жилые дома, общественные здания и производственные здания промышленных предприятий

Перспективы развития муниципального образования определены в документах территориального планирования, в т. ч.:

- Генеральный план села Ратта, разработанный Ленгипрогор» в 2007 году, исходный год проектирования – 2006 год, расчетный срок генерального плана – 2030 год, I очередь – 2015 год;

- план реализации генерального плана села Ратта, разработанный Ленгипрогор» в 2007 году, исходный год проектирования – 2007 год, расчетный срок генерального плана – 2030 год, I очередь – 2015 год.

На перспективу до 2030 года развитие села Ратта рассмотрено по сценарию, определенному в генеральном плане и плане реализации, с учетом корректировок, внесенных по результатам оценки текущей ситуации.

Численность населения села Ратта по состоянию на 01.01.2013 года составляет:

- постоянно проживающее – 198 человек;

- кочующее население – 96 человек;

· Всего: 294 человека.

Связь с населенными пунктами района осуществляется только вертолетом или по зимней автодороге.

Территория села Ратта: жилая зона – 5,1 га, общественно-деловая зона – 0,7 га, производственная и коммунально-складская зона – 2 га.

Застройка представлена, в основном, одноэтажными деревянными одно-, двухквартирными домами, часть из которых требует реконструкции. Около 59% жилищного фонда находится в частной собственности, 41 % - в муниципальной.

Основу проектной планировочной структуры составляет сложившаяся застройка.

Общественный центр села формируется на основе сложившегося, куда войдут: Дом культуры, почта, здание администрации, новый ФАП и новый магазин ТТЗП.

Площадь будет развиваться с обеих сторон улицы Набережной, где с северной части площадь будет замыкать здание почты и ФАПа, с пешеходными выходами на площадь перед Домом культуры.

Проектом предлагается строительство новой школы-интерната на 60 мест со спальным корпусом на 40 мест в северо-западной части села, которая будет построена на замыкании улицы Ширтовской.

В здании бывшей школы-интерната предлагается разместить детский сад, административные помещения с использованием части помещений к качестве жилых.

Новое жилищное строительство предусматривается вести одно-, двухквартирными жилыми домами в деревянном исполнении или, возможно, с учетом иных строительных материалов.

Строительство жилых домов будет намечено по ул. Ширтовской, Источной, Хвойной, Бурдукова.

Предполагается упорядочить уличную сеть, которая на сегодняшний день носит хаотичный характер.

Жилищный фонд села Ратта составляет:

- многоквартирный жилой фонд: 1 507 м2 общей площади, в том числе 784 м2 общей жилой площади;

- индивидуальный жилой фонд: 2 143 м2 общей площади, в том числе 1 297 м2 общей жилой площади.

Средняя обеспеченной жилой площадью составляет 12,25 м2/чел при среднем значении по району 20 м2/чел.

Генеральным планом предусматривается:

- убыль ветхого жилищного фонда;

- определение территорий новой жилой застройки;

- резервирование территорий жилой застройки на перспективу.

Убыль жилищного фонда на I очередь составит 0,5 тыс. м2, на расчетный срок – 0,7 тыс. м2.

Новое строительство на I очередь составит 1,5 тыс. м2, на расчетный срок - 3,1 тыс. м2.

Жилищное строительство намечается вести как на свободных территориях, так и на территориях существующей застройки. Территории жилой застройки к расчетному сроку увеличатся на 2,4 га и составят 7,5 га.

Значительного развития населенного пункта не прогнозируется, поэтому предусматривается сохранение существующей системы обслуживания с улучшением качества и ассортимента услуг, а также строительством ряда необходимых объектов.

Разработана проектно-сметная документация по объектам нового капитального строительства:

- Реконструкция существующей «Котельной, дизельной, расположенной по адресу с. Ратта, ул. Источная, стр.7» выполненный Систем»;

- «Школа интернат на 60 мест со спальным корпусом на 40 мест в с. Ратта Красноселькупского района» выполненный (г. Тюмень).

Объемы строительства до 2025 года определены на расчетное население 202 человека.

В соответствии с разработанным прогнозом среднегодовая численность постоянно проживающего населения села Ратта увеличится с 188 человек в 2012 году:

- до 203 чел. к 2018 г., темп роста 2018/2012 г. г. – 108,0%;

- до 209 чел. к 2023 г., темп роста 2023/2012 г. г. – 111,2%;

- до 215 чел. к 2028 г., темп роста 2028/2012 г. г. – 114,4%.

Жилищная обеспеченность к расчетному сроку в составит – 25,75 м2/чел.

Существующее положение, планируемые к подключению существующие потребители и объекты нового строительства по Генеральному плану села Ратта совмещенному с проектом планировки представлены на рисунках 1, 2, 3 и 4.

Тепловые нагрузки для существующих потребителей планируемых к подключению и для школы интерната на 60 мест со спальным корпусом на 40 мест представлены в таблицах 1 и 2.

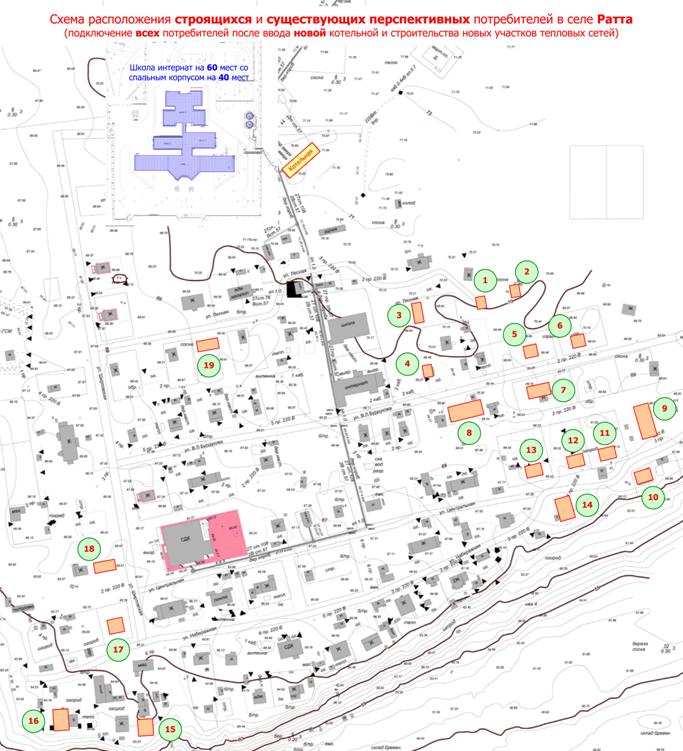

Рисунок 1.

Таблица 1.

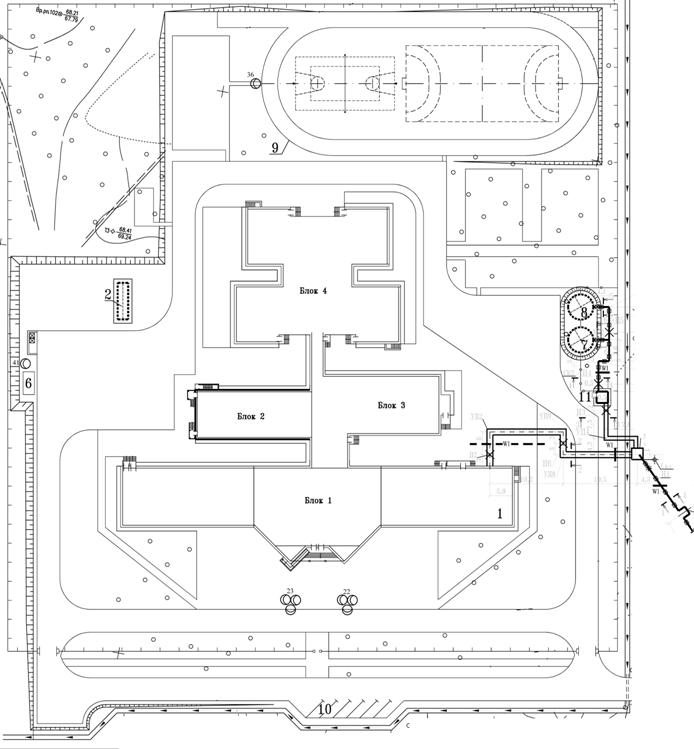

Рисунок 2. Новый потребитель школа интернат на 60 мест

со спальным корпусом на 40 мест

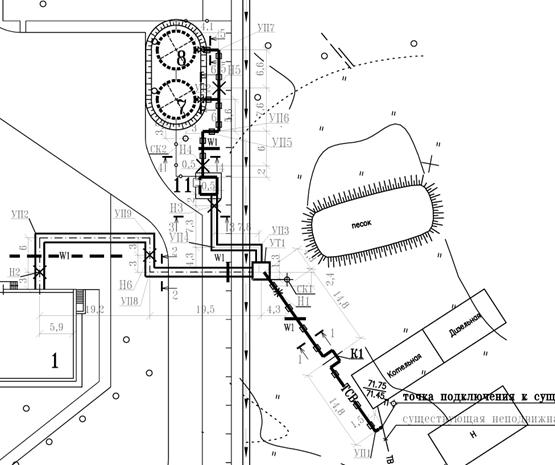

Рисунок 3. Схема тепловых сетей к новому потребителю школа интернат

на 60 мест со спальным корпусом на 40 мест

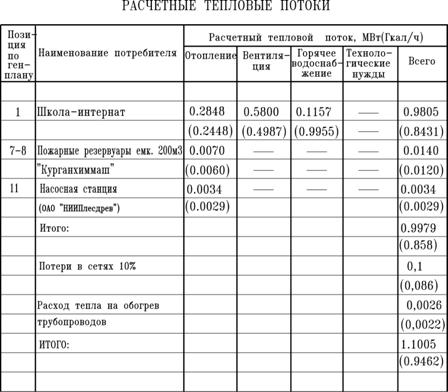

Таблица 2. Тепловые нагрузки нового потребителя: школа интернат

на 60 мест со спальным корпусом на 40 мест

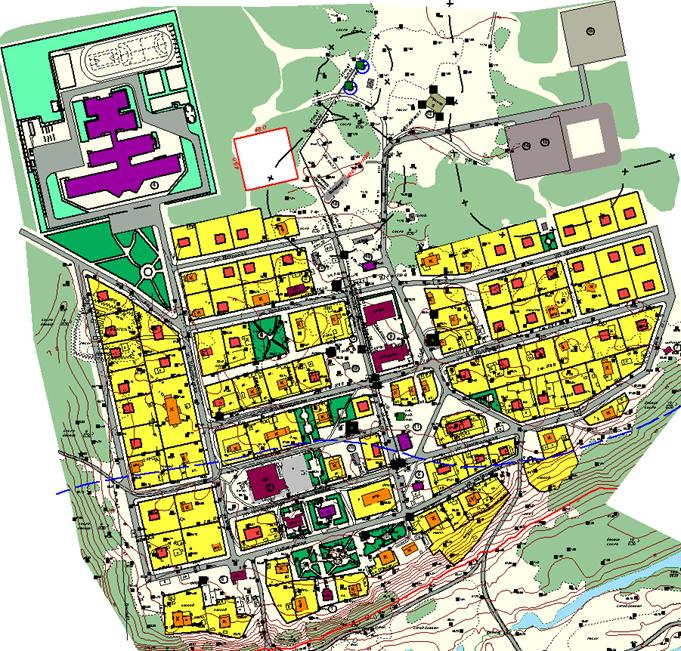

Рисунок 4. Схема новых потребителей по Генеральному плану села Ратта

Прогноз численности населения села Ратта (по этапам и на расчетный срок схемы теплоснабжения) приведен в таблице 2.

Ввод многоквартирного жилого фонда в селе Ратта на 1 очередь и расчетный срок по генеральному плану (до 2015 и до 2025 г. г.) приведен в таблице 3-1-1.

Ввод многоквартирного жилого фонда в селе Ратта на 1 очередь и расчетный срок по генеральному плану (до 2015 и до 2025 г. г.) с сортировкой по зонам теплоснабжения приведен в таблице 3-1-2.

Ввод индивидуального жилого фонда в селе Ратта на 1 очередь и расчетный срок по генеральному плану (до 2015 и до 2025 г. г.) приведен в таблице 3-2-1.

Ввод индивидуального жилого фонда в селе Ратта на 1 очередь и расчетный срок по генеральному плану (до 2015 и до 2025 г. г.) с сортировкой по зонам теплоснабжения приведен в таблице 3-2-2.

Ввод новых объектов общественного и промышленного назначения в селе Ратта на 1 очередь и расчетный срок по генеральному плану (до 2015 и до 2025 г. г.). приведен в таблице 3-3-1.

Ввод новых объектов общественного и промышленного назначения в селе Ратта на 1 очередь и расчетный срок по генеральному плану (до 2015 и до 2025 г. г.). с сортировкой по зонам теплоснабжения приведен в таблице 3-3-2.

Площадь строительных фондов и прирост площади строительных фондов села Ратта (по этапам и на расчетный срок схемы теплоснабжения) представлена в таблице 4.

Проектом предусматривается организация в селе Ратта благоустройства со строительством централизованных систем водоснабжения, теплоснабжения, горячего водоснабжения, канализации и электроснабжения.

На данной стадии проектирования рассмотрены принципиальные решения по инженерному оборудованию, все приведенные расчеты подлежат уточнению на последующих стадиях.
