Трубы железобетонные безнапорные (стр. 6 )

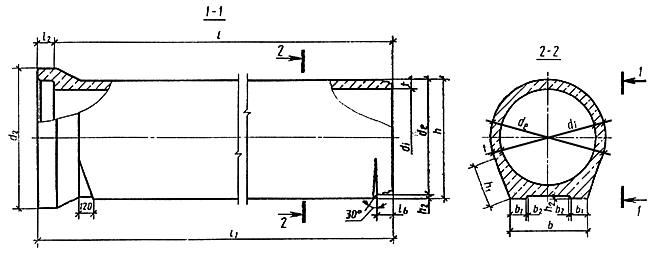

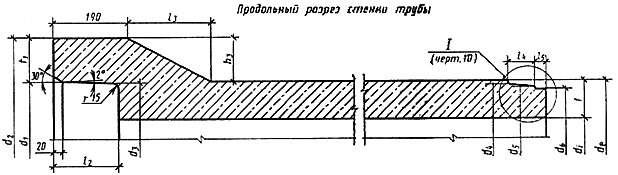

Черт. 8

Таблица 11

Трубы типа ТСП

, мм	Типо-размер трубы	Размер трубы, мм																											Суммарная масса трубы, т
		di	de	d1	d2	d3	d4	d5	d6	t	t1	l	l1	l2	l3	l4	l5	l6	h	h1	h2	h3	b	b1	b2	r1	r2	r3
1000	ТСП100.35	1000	1200	1212	1430	1202	1176	1169	1164	100	109	3500	3670	170					1230	440		115	800	160		5	2		4,0
	ТСП100.50											5000	5170			70		180							30			5	5,5
1200	ТСП120.35	1200	1420	1433	1670	1422	1397	1390	1385		118,5	3500	3675	175	220				1450	520	30	125	960	190			3		5,0
	ТСП120.50									110		5000	5175				30												7,0
1400	ТСП140.35	1400	1620	1633	1876	1621	1597	1591	1577		121,5	3500	3690						1660	650		128				6			6,3
	ТСП140.50											5000	5190	190		75		195			40		1200	240	40		¾	¾	9,0
1600	ТСП160.35	1600	1840	1854	2116	1842	1811	1805	1791	120	131	3500	3690		230				1880	660		138							7,5
	ТСП160.50											5000	5190																10,5

Трубы типа ТФП
