Мобильные автономные мойки Фор-МА

Коммерческое предложение

ООО "Фортис" предлагает спроектировать, изготовить и осуществить поставку мобильной автономной мойки (МАМ) по технологии Фор-МА, предназначенную для мойки легковых автомобилей (бесконтактно), других транспортных средств, специальной техники, фасадов зданий, территорий с твердым покрытием и т. п.

Мойка осуществляется путем смыва струей воды высокого давления загрязнений, адгезия которых с поверхностью ослабляется под воздействием предварительно нанесенного на него моечного средства.

Варианты комплектации

Для обеспечения экологической безопасности региона, в котором осуществляется эксплуатация мобильной автономной мойки, в зависимости от технических возможностей централизованной канализационной системы населенного пункта по очистке сточных вод, предусмотрены следующие типы МАМ Фор-МА xyz ( где x = 1-3 - способ утилизации загрязненной воды, y = 0- 9, z = 0-9):

Тип мойки

Способ утилизации загрязненной воды

Технические возможности очистных сооружений централизованной канализационной системы

Необходимость согласования[1]

Фор-МА 1yz

Загрязненная вода после мойки сливается в канализационную систему

Очистные сооружения способны производить очистку сточных вод МАМ в полном объеме

Необходимо

Фор-МА 2yz

Загрязненная вода после мойки очищается до требуемых норм и сливается в канализационную систему

Очистные сооружения способны производить доочистку сточных вод МАМ, предварительно очищенных до требуемых норм

Необходимо

Фор-МА 3yz

Загрязненная вода после мойки очищается (восстанавливается) и используется в дальнейшем для мойки. После достижения предельных показателей подлежит утилизации на специальном полигоне

Не зависят

Не требуется

Все типы МАМ Фор-МА включают в себя автономный источник электроснабжения, все необходимые системы для мойки, сбора загрязненной воды и обеспечения функционирования изделия.

НЕ нашли? Не то? Что вы ищете?

МАМ Фор-МА 2yz и Фор-МА 3yz, кроме того, имеют систему очистки загрязненной воды после мойки.

МАМ Фор-МА 3yz имеет замкнутый цикл водоснабжения. При этом до достижения предельных уровней гигиенических показателей восстановленной воды исключается ее сброс в окружающую среду и обеспечиваются минимальные потребности в пополнении системы техничеcкого водоснабжения чистой водой. После достижения в процессе эксплуатации допустимых уровней гигиенических показателей восстановленная вода вывозится на специальный полигон.

Отходы, образующиеся при эксплуатации МАМ, не превышают IV класса опасности.

МАМ рассчитана на всесезонную эксплуатацию в условиях умеренного климата. Климатическое исполнение УХЛ-1 ГОСТ .

По результатам экологической оценки и СанПиН 2.2.1./2.1.1.1200-03 МАМ относится к V классу с размером нормативной санитарно-защитной зоны 50 метров.

Основные параметры и характеристики

§  Предельные габариты моющегося автомобиля

длина...........…………………………

5800 мм

ширина ……………………………...

2450 мм

высота……………………………….

2900 мм

§  Давление воды после аппарата высокого давления………………….…

от 40 до 210 ата
    Расход воды после аппарата высокого давления………………………………..

от 400 до 800 л/ч
    Температура воды на выходе из АВД

до 80 град С

§  Объем бака очищенной воды………...

500-800 л

§  Объем бака загрязненной воды………

500-800 л
    Производительность системы очистки воды [2]………………

1 т/ч
    Производительность погружного насоса…………………………………..

8 т/ч

Мощность генератора при напряжении 220 в

3,7 квт
    Расход воздуха в пылесосе

57 л/сек
    Степень разряжения всасывания пылесоса……………………………….

235 мбар
    Время приведения надувного ангара в рабочее положение................................

4-5 мин
    Время мойки легкового автомобиля

15-25 мин

Принципиальные схемы МАМ Фор-МА 1yz, Фор-МА 2yz и Фор-МА 3yz представлена на Рис.1,2,3.

Общий вид МАМ в рабочем положении представлен на Рис.4.



Рис.1 Принципиальная схема мобильной автономной мойки Фор-МА 1yz



Рис.2 Принципиальная схема мобильной автономной мойки Фор-МА 2yz

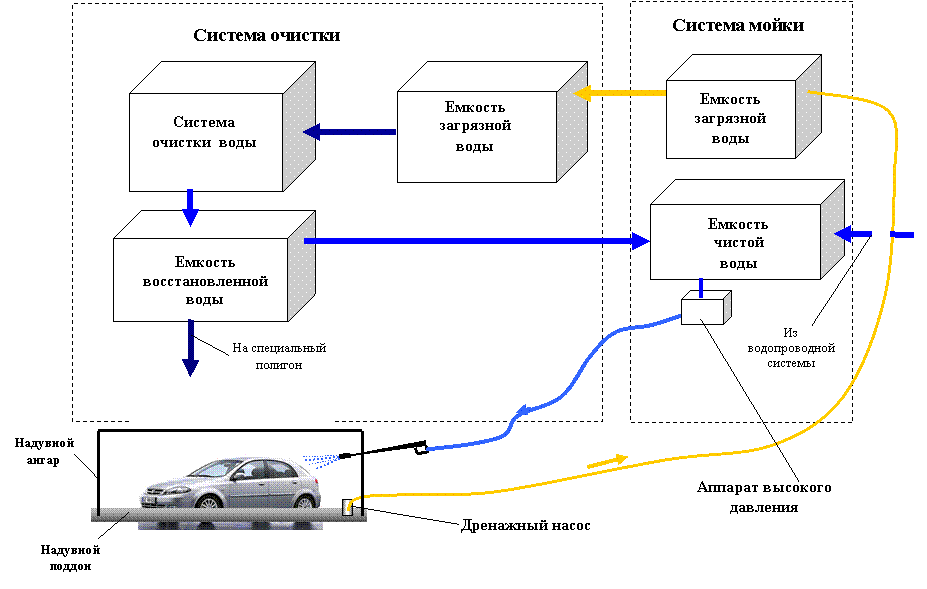

Рис.3 Принципиальная схема мобильной автономной мойки Фор-МА 3yz



Рис.4 Общий вид мобильной автономной мойки Фор-МА xyz в рабочем положении (летний вариант)

1-мобильная автономная мойка, включающая: автомобиль, генератор эл. энергии, аппарат высокого давления (АВД), дренажный насос, емкость чистой воды, дренажный насос, емкость загрязненной воды; 2- шланг отвода воды от дренажного насоса в емкость загрязненной воды; 3- шланг от аппарата высокого давления к распыливающему устройству; 4 - надувной поддон; 5 - надувной ангар

Описание рабочего процесса

Рабочий процесс состоит из 3-х этапов:

§  Мойка автомобиля

§  Откачка и сбор загрязненной воды из поддона

§  Утилизация загрязненной воды

Мойка автомобиля

Из фургона автомобиля с помощью эл. лебедки выгружается транспортировочный барабан, с которого разматываются надувной поддон и надувной ангар. Поддон размещается в предварительно накаченном воздухом ангаре. На поддон заезжает автомобиль для мойки. С помощью воздушного компрессора осуществляется накачивание бортов поддона для предотвращения вытекания из него воды в процессе мойки автомобиля.

Вода из емкости чистой воды, расположенной на автомобиле (Рис.1), подается на всасывание АВД, который повышает давление воды (и температуру) и через шланг подводит ее к распыливающему устройству. В режиме подачи моющего средства к АВД подводится одновременно с водой и моечное средство из специальной емкости.

Оператор с помощью распыливающего устройства осуществляет мойку автомобиля. При необходимости осуществляется внутренняя уборка салона автомобиля с помощью пылесоса.

После окончания мойки автомобиль съезжает с поддона и выезжает из ангара.

В условиях пониженных температур наружного воздуха в надувном ангаре поддерживается положительная температура с помощью тепловой пушки непрямого нагрева.

Откачка и сбор загрязненной воды из поддона

Оператор с помощью дренажного насоса откачивает воду из поддона в емкость загрязненной воды.

После откачки воды оператор с помощью компрессора, переведенного в режим отсоса воздуха, откачивает воздух из поддона, спускает воздух из надувного ангара и с помощью электрической лебедки загружает их в фургон автомобиля.

Для недопущения замерзания воды в процессе ее транспортировки и хранения в фургоне автомобиля постоянно поддерживается положительная температура с помощью периодически включаемой электрической тепловой пушки.

Утилизация загрязненной воды

В МАМ Фор-МА 1yz загрязненная вода после мойки сливается в канализационную систему.

В МАМ Фор-МА 2yz и Фор-МА 3yz вода из емкости грязной воды поступает в систему очистки воды, в которой, проходя через фильтры, очищается до требуемых норм.

В МАМ Фор-МА 2yz очищенная вода далее сливается в канализационную систему.

В МАМ Фор-МА 3yz очищенная (восстановленная) вода далее откачивается в емкость чистой воды, расположенной в фургоне автомобиля. Для компенсации естественных потерь восстановленной воды в цикле используется чистая вода из водопроводной системы .

После достижения в процессе эксплуатации предельных значений гигиенических показателей восстановленная вода подлежит утилизации на специальном полигоне.

Пополнение запасов чистой воды в МАМ Фор-МА 1yz и Фор-МА 2yz осуществляется из водопроводной системы или открытого водоема.

О компании

ООО "Фортис" основано в 2004 года в Санкт-Петербурге с целью создания нового для России класса моечных устройств - мобильных автономных моек. В течение гг. была разработана концепция МАМ, создан действующий образец и осуществлена его опытно-промышленная эксплуатация, позволившая выявить недостатки, усовершенствовать конструкцию и с июня 2006 года начать серийное производство.

В настоящее время ООО "Фортис" обладает:

    действующим образцом МАМ на базе автомобиля Газель , включающим все возможные варианты ее комплектации

·  техническими условиям на поставку 12 основных моделей МАМ - ТУ ,

Приобретая МАМ, Вы получаете уникальную возможность стать в Вашем регионе обладателем новой для России перспективной технологии бесконтактной многофункциональной профессиональной мойки, которая может создать основу для Вашего высокодоходного бизнеса.

Прайс-лист на мобильные автономные мойки Фор-МА

№

Элементы комплекса мобильной автономной мойки

Цена, euro

Модели МАМ Фор-МА

101

111

102

112

103

113

301

311

302

312

303

313

ГАЗ

-

+

-

+

-

+

-

+

-

+

-

+

АВД Karcher HDS 801B (с подогревом воды)

-

-

+

+

-

-

-

-

+

+

-

-

АВД Karcher HD 801B (без подогрева воды)

+

+

-

-

+

+

+

+

-

-

+

+

Надувной поддон

+

+

+

+

+

+

+

+

+

+

+

+

Надувной ангар

-

-

+

+

-

-

-

-

+

+

-

-

Емкости для воды объем по 500 л 2 шт

+

+

+

+

+

+

+

+

+

+

+

+

Дополнительная емкость для воды 500 л

-

-

-

-

+

+

-

-

-

-

+

+

Система очистки воды

-

-

-

-

-

-

+

+

+

+

+

+

Пеногенератор

+

+

+

+

+

+

+

+

+

+

+

+

Пылесос Karcher

+

+

+

+

+

+

+

+

+

+

+

+

Бензогенератор

+

+

+

+

+

+

+

+

+

+

+

+

Компрессор V 600 л

+

+

+

+

+

+

+

+

+

+

+

+

Вентилятор

-

-

+

+

-

-

-

-

+

+

-

-

Эл. удлинитель для насоса и компрессора

+

+

+

+

+

+

+

+

+

+

+

+

Дренажный насос

+

+

+

+

+

+

+

+

+

+

+

+

Арматура, шланги

+

+

+

+

+

+

+

+

+

+

+

+

Тепловая пушка непрямого нагрева

-

-

+

+

-

-

-

-

+

+

-

-

Всасывающий воздушный патрубок

-

-

+

+

-

-

-

-

+

+

-

-

Эл. тепловая пушка

-

-

+

+

-

-

-

-

+

+

-

-

Эл. лебедка

-

-

+

+

-

-

-

-

+

+

-

-

2 переносных прожектора с кабелем

+

+

+

+

+

+

+

+

+

+

+

+

Материалы, крепеж, мовиль

+

+

+

+

+

+

+

+

+

+

+

+

Изготовление пола фургона

+

+

+

+

+

+

+

+

+

+

+

+

Изготовление креплений и монтаж емкостей в фургоне

+

+

+

+

+

+

+

+

+

+

+

+

Изготовление фундаментов и монтаж генератора и АВД

+

+

+

+

+

+

+

+

+

+

+

+

Изготовление и монтаж системы выхлопа АВД и БГ

+

+

+

+

+

+

+

+

+

+

+

+

Изготовление и монтаж транспортировочной системы ангара с электроприводом

-

-

+

+

-

-

-

-

+

+

-

-

Изготовление и монтаж транспортировочной системы поддона с ручным приводом

+

+

-

-

-

-

+

+

-

-

-

-

Изготовление и монтаж направляющих

+

+

+

+

 -

 -

+

+

+

+

 -

 -

Изготовление и монтаж транспортировочного барабана

+

+

+

+

 -

 -

+

+

+

+

 -

 -

итого, euro

7847

17480

15390

24910

7370

17005

12855

22390

20175

29817

12270

21910

Примечание:

    НДС не облагается Цены представлены без учета стоимости доставки Изделия Заказчику Цены могут изменяться в зависимости от типа устанавливаемого оборудования и изменения цен у поставщиков Возможны другие комбинации оборудования по согласованию с Заказчиком

[1] Согласование необходимо осуществлять с организацией, занимающейся эксплуатацией и техническим обслуживанием централизованной канализационной системы населенного пункта

[2] Для МАМ Фор-МА 2xyz и Фор-МА 3yz
