КОРОБКА ИСПЫТАТЕЛЬНАЯ ПЕРЕХОДНАЯ КИП-5/25
Прозрачная крышка!
Коробка испытательная переходная КИП-5/25 (в дальнейшем – коробка) предназначена для подключения трехфазных индукционных и электронных счетчиков, обеспечивая отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, а также включение образцового счетчика для поверки без отключения нагрузки потребления.
Конструкция коробки позволяет визуально контролировать схему ее монтажа без повреждения пломбы.
Коробка предназначена для установки в закрытых помещениях без агрессивных паров, пыли и газов, при температуре от минус 40 °С до плюс 55 °С.
Группа механического исполнения М2 по ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»
Зажимы цепей напряжения выдерживают ток до 5 А, цепей тока – до 25 А.
Изоляция между токоведущими и другими металлическими частями коробки, соединенными вместе, и металлическим щитом, на который установлена коробка, выдерживает напряжение 2000 В переменного тока частотой 50 Гц в течение 1 мин.
При протекании максимального тока допустимая максимальная температура контактных соединений не превышает 110 °С.
Степень защиты коробки IP30 по ГОСТ «Степени защиты, обеспечиваемые оболочками (код IP)».
Изоляционные части коробки обеспечивают защиту от воспламеняемости и распространения огня.
Габаритные и установочные размеры коробки:

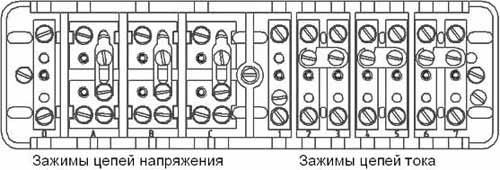

Схема расположения зажимов:

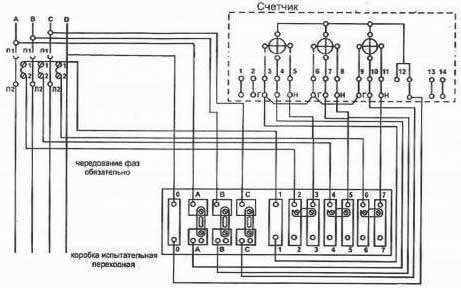

Схема подключения счетчика и коробки испытательной переходной к четырех проводной сети 220/380 В:
В комплект поставки коробки входят:
- коробка испытательная переходная – 1 шт.;
- крепеж и прокладка изолирующая для установки в щит – 1 компл.;
- паспорт – 1 экз.
Масса коробки – не более 0,5 кг.
Средний срок службы – не менее 30 лет.
Цена с НДС – 84,00 грн
