Содержание.
Назначение Технические характеристики Выполняемые функции Подключение Конфигурация входов и выходов Работа изделия1. Назначение
Контроллер управления турникетом К-08 предназначен для управления турникетом типа «трипод». Контроллер осуществляет:
- управление турникетом по сигналам управляющего компьютера;
- в автономном режиме, при отсутствии связи с управляющим компьютером;
Связ с управляющим компьютером может осуществляться по интерфейсу RS485 либо по интерфейсу RS232. Интерфейс определяется запаянной на плате микросхемой.
2. Технические характеристики
Напряжение питания, В | 12 |
Ток потребления, мА | Не более 150 |
Связь с управляющим компьютером | RS485 / RS232 |
Дальность линии связи RS485, м | Не более 1500 |
Дальность линии связи RS232, м | Не более 10 |
3. Выполняемые функции
В нормальном режиме контроллер обеспечивает связь с управляющим компьютером, производит считывание PROXIMITY карт. В случае, если доступ разрешен, разблокирует турникет для прохода. В автономном режиме, при отсутствии связи с управляющим компьютером, доступ разрешен для всех карт поддерживаемого формата, либо доступ запрещен (определяется переключателем на плате).
4. Подключение
Все подключения к контроллеру осуществляются к клеммам ХТ1 – ХТ6 (рис.1) в соответствии с функциональным назначением входов и выходов.
Разъем ХТ1 – связь с управляющим компьютером( RS-485 )
ХТ2-1 – DATA+ ;
XT2-2 – DATA-
Разъем XT2 – подключение питания 12V:
ХТ1-1 – GND
XT1-2 – +12V
XT1-3 – +12V
Разъем ХТ3 – подключение пульта управления
ХТ3-1 – GND
XT3-2 – кнопка «открыть турникет на вход»
XT3-3 – кнопка «открыть турникет на выход»
Разъем ХТ4 – подключение турникета
ХТ4-1 – GND
ХТ4-2 – датчик прохода «вход состоялся»
ХТ4-3 – датчик прохода «выход состоялся»
ХТ4-4 – сигнал управления «разрешить вход»
XT4-5 – сигнал управления «разрешить выход»
XT4-6 – +12V
Разъем ХТ5 – подключение считывателя на вход (подключение выполняется экранированным кабелем. Экран соеденить с GND)
XT5-1 – GND
XT5-2 – +12V
XT5-3 – LDR
XT5-4 – LDG
XT5-5 – DATA -
XT5-6 – DATA+
Разъем ХТ6 – подключение считывателя на выход (подключение выполняется экранированным кабелем. Экран соеденить с GND)
XT6-1 – GND
XT6-2 – +12V
XT6-3 – LDR
XT6-4 – LDG
XT6-5 – DATA -
XT6-6 – DATA+
Разъем ХТ7 – связь с управляющим компьютером (RS232)
XT7-1 – TXD
XT7-2 – RXD
XT7-3 – GND

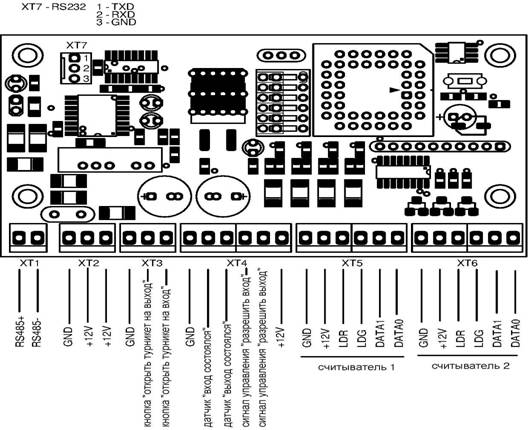

рис.1
Конфигурация входов и выходов
Контроллер связывается с управляющим компьютером по интерфейсу RS485. На один порт компьютера может подключатся до 4 контроллеров. Обращение к ним ведется по адресу устройства. Адрес устройства задается в двоичном коде положением переключателей SA1-1 – SA1-2 (рис.2) на плате контроллера. В компьютер передаются данные о состоянии контроллера, из компьютера принимаются команды управления. При отсутствии связи с управляющим компьютером возможны два режима работы (определяется положением переключателя SA1-6 на плате контроллера). Первый режим – принимать любую карту (SA1-6 включен), второй – работа запрещена (SA1-6 выключен).
После подачи питания контроллер устанавливается в режим «проход закрыт». На считывателях светятся красные светодиоды. При поднесении карты – идентификатора происходит ее считывание и запрос управляющему компьютеру – есть ли такая ката в базе данных. Если приходит положительный ответ, то контроллер разрешает открытие прохода в соответствующем сработавшему считывателю направлении, и включает зеленые светодиоды на считывателе. Возможны четыре режима управления турникетом. Переключателем SA1-3 определяется полярность выходных сигналов (SA1-3 выключен – выходные транзисторы закрыты). Переключателем SA1-5 определяется режим работы выходов (SA1-5 включен – управление импульсное, длительность импульса управления 1 сек.).
Так же, ведется наблюдение за датчиками прохода. Если датчик прохода сработал, то в компьютер отправляется сообщение о том, что проход состоялся, выключаются зеленые светодиоды и включаются красные. Возможны два режима работы (определяется положением SA1-4). Если SA1-4 включен, то управление осуществляется отсоединением соответствующего входа от общего провода. Если SA1-4 выключен, то управление осуществляется соединением входа с общим проводом. При отсутствии прохода через турникет в течении 10 сек система возвращается в исходное состояние. Если карта-идентификатор в базе не обнаружена, то проход не будет разрешен. При отсутствии связи с компьютером и включенном режиме «принимать любую карту» - разрешается проход при поднесении любой карты – идентификатора поддерживаемого формата.

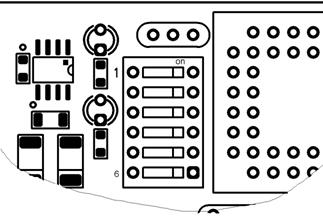

рис.2
