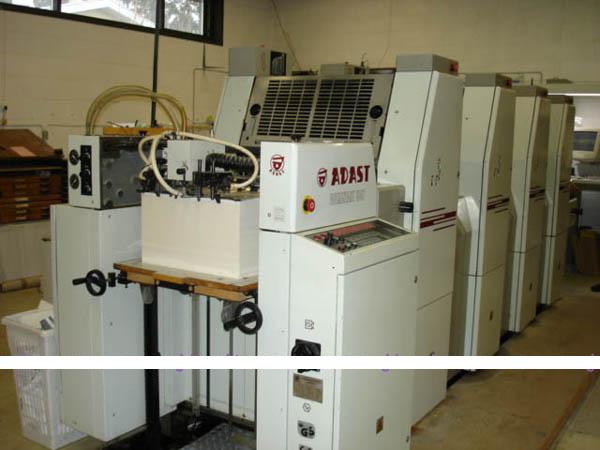

Adast Dominant 547P

Характеристики

Характеристика	Значение
Способ печати	офсетный
Минимальный формат листа, (ммхмм)	100х148
Максимальный формат листа, (ммхмм)	381х520
Диапазон толщины бумаг, (мм)	0,04-0,4
Мин плотность бумаги, (г/м2)	30
Макс плотность бумаги, (г/м2)	350
Варианты красочности	4+0, 2+2
Макс высота стапеля самонаклада, (см)	94
Макс высота стапеля приемки, (см)	42
Максимальная скорость, (отт/ч)	11000
Длина, (м)	4,35
Ширина, (м)	1,32
Высота, (м)	1,76
Масса, (т)	6,2
Общая мощность, (кВт)	8,8

Дополнительная информация

Формат печати: 370х515 мм. Формат печатной формы: 521x415 мм. Толщина печатной формы: 0,15 мм. Формат офсетной резины: 524x472 мм. Толщина офсетной резины: 1,9 мм. Минимальная скорость печати: 3000 отт/час. Высота стапеля высокостапельной приемки: 880 мм.
Оснащение системой переворота листа.
Все печатные машины серии Dominant имеют качающийся форгрейфер; стандартно комплектуются воздушным компрессором Becker, противоотмарочным устройством Printax. Начиная с двухкрасочных, машины стандартно комплектуются одним листопереворачивающим устройством, устройством, позволяющим за один листопрогон печатать с "лица" и "оборота".
Стандартная комплектация модели: односистемная головка самонаклада; автоматическая система смазки; система дистанционного управления формного цилиндра от панели выводного устройства; счетчик оттисков с предварительной установкой тиража; пленочная система увлажнения Adast с циркуляцией увлажняющего раствора; формный цилиндр с быстрой фиксацией формы; красочный аппарат с секционными ножами; низкостапельное выводное устройство.
Дополнительная комплектация: спиртовое увлажнение, включающее увлажняющие валики без чехлов, систему циркуляции с охлаждением увлажняющего раствора Technotrans, систему дозировки спирта Combicontrol; устройство регулирования pH увлажняющего раствора Doser; формный цилиндр с системой штифтовой приводки Protocol; формный цилиндр с системой штифтовой приводки Bacher; формный цилиндр с системой штифтовой приводки Montaloch; красочный накатный валик с осевым (аксиальным) движением; система управления красочными аппаратами и формными цилиндрами Incflow-I, II; выводное устройство, работающее в режиме non-stop; система ИК-сушки Inkdry; выполнение машины без устройства переворота печатного листа.
Краткая характеристика комплектующих устройств:
Пленочная система увлажнения
Система увлажнения состоит из пяти валиков с независимым приводом для дукторного (погруженного) валика от двигателя постоянного тока, позволяющего регулировать объем подаваемого увлажняющего раствора с панели управления. Эта система обеспечивает также режим ускоренного увлажнения печатной формы с управлением при помощи специальных кнопок на панелях, находящихся на приемном устройстве и на каждой печатной секции.
Красочные ящики с секционными красочными ножами
В стандартном исполнении машины серии Dominant 7Х6 и Dominant 8Х6 оснащаются сплошными (цельными) красочными ножами – с 25 зонными винтами регулирования подачи краски на машинах серии Dominant 7Х6 и с 29 зонными книгами на машинах серии Dominant 8Х6. Могут быть оснащены секционными красочными ножами, которые на машинах серии Dominant 7Х6 имеют 20 секций и соответственно 20 зон регулирования подачи краски на дукторный валик красочного аппарата, а на машинах серии Dominant 8Х6 – 23 секции и соответственно 23 зоны регулирования. При работе с красочными ящиками, имеющими секционные красочные ножи, точнее осуществляется регулировка системой Inkflow подачи краски на дукторный валик красочного аппарата.
Система гидравлики и смазки
В обе системы машинное масло поступает из общего агрегата. Офсетный цилиндр, красочные накатные валики и увлажняющие накатные валики приставляются и отставляются с помощью гидравлических линейных моторов. Маслоагрегат обеспечивает автоматическую смазку всех нагруженных узлов машины путем регулярной подачи порций масла в заданные периоды времени и в заданном объеме. Смазка также осуществляется и вне заданного временного интервала.
Система автоматического управления функциями красочных и увлажняющих аппаратов
Машины серии Dominant 8Х6 могут быть оснащены системой автоматического управления функциями красочных и увлажняющих аппаратов, которая заменяет основной рычаг управления, находящийся на каждой печатной секции машины. Эта система связана с системой управления машины. Приставка и отставка увлажняющих и красочных валиков осуществляется также нажатием соответствующих кнопок на пультах управления каждой секции.
Система управления машин серий Dominant 7Х6 и Dominant 8Х6
Все важнейшие функции печатных машин контролируются с помощью свободнопрограммируемого микропроцессора. Управление главным приводом осуществляется системой фирмы Stromag. Печатные секции и выводное приемное устройство оснащены системой слежения, которая фиксирует состояние машины в процессе работы и при возникновении нарушений в рабочих режимах или в случаях открытия ограждающих кожухов оповещает об этом. Закрытое положение всех функциональных кожухов фиксируется конечными выключателями фирмы Telemechanic. Переход на кнопочный (толчковый) режим работы машины возможен с любой печатной секции, с самонаклада или с приемного устройства. Выключатель экстренной остановки-блокировки машины имеется на любой панели управления. На всех печатных секциях формные цилиндры оснащены осевым и окружным регистрами для дистанционного управления. Управление осуществляется с панели на приемном устройстве. Офсетные цилиндры имеют независимые системы регулирования величины натиска для обеих сторон.
Односистемная головка самонаклада
Головка самонаклада оснащается одной вакуумно-распределительной штангой с 4 присосками, которые обеспечивают как отделение, так и транспортировку листов до их входа на листовыводящие ролики, а также необходимыми элементами разделения листов и форсунками поддува для повышения надежности работы самонаклада.
Двухсистемная головка самонаклада
Головка самонаклада оснащается двумя вакуумно-распределительными штангами: первая – с 4 подъемными присосками, которые обеспечивают отделение верхнего листа от остальной поверхности стапеля бумаги, вторая – с 5 транспортными присосками, осуществляющими подачу листов под транспортные ролики. Такая головка самонаклада увеличивает надежность его работы на больших скоростях, особенно при различной плотности бумажных листов и на их кромках.
Форгрейфер с жесткопосаженными широкими объединенными кольцами с роликами
Благодаря широким круглым хромированным объединенным кольцам лист бумаги не загрязняется при прохождении по форгрейферу. На задней части расположены 4 ролика, по которым лист проскальзывает в момент остановки форгрейфера, что исключает возможность его отмарывания.
Устройство разглаживания запечатанного листа
Монтируется в выводном приемном устройстве и предназначено для разравнивания сворачивающихся бумажных листов, запечатанных с одной стороны несколькими слоями краски. Разравнивание происходит при протаскивании листа над щелью в поперечной трубчатой конструкции, в которой поддерживается пониженное давление, благодаря чему лист присасывается к щели. Подобное разравнивание обеспечивает лучшие условия для укладки запечатанных листов в стапель на выводном приемном устройстве.
Формный цилиндр с быстрозажимными формными планками и разделенными на две части задними формными планками
По желанию заказчика можно оснастить формные цилиндры клинообразными планками с приводом от эксцентрика, что существенно ускорит процесс натяжки печатных форм. Состоящие из двух частей задние формные планки, кроме того, обеспечивают раздельное и независимое натяжение правой или левой стороны печатной формы или натяжение в сторону. Передняя формная планка оснащается штифтами по системе сквозной штифтовой приводки регистра Protocol и Васhеr.
Спиртовое увлажнение
Система спиртового увлажнения включает в себя 4 валика без сменных чехлов. Один увлажняющий накатный валик и один так называемый валик-наездник могут объединить увлажняющий и красочный аппараты. Валик-наездник имеет кроме вращательного и осевое (аксиальное) движение. 3 красконакатных валика (1, 2 и 4-й) также оснащаются механизмами аксиального движения для уменьшения возможности проявления эффекта шаблонирования. По желанию заказчика как спецпринадлежность вместе с машиной могут быть поставлены увлажняющие накатные валики со специальным резиновым покрытием, которые подают увлажняющий раствор на печатную форму с помощью валиков без сменных чехлов. В этом случае необходимо оснастить машину системой рециркуляции и охлаждения увлажняющего раствора.
Система рециркуляции и охлаждения увлажняющего раствора и система поддержания постоянной концентрации спирта в растворе
По желанию заказчика вместе с машиной может быть поставлена система рециркуляции и охлаждения увлажняющего раствора (продукция специализированной фирмы Technotrans). Система удобна и обеспечивает высокое качество работы. Кроме того, она просто необходима при использовании увлажняющих накатных валиков без сменных чехлов. При оснащении машин системой спиртового увлажнения Adamatic необходима также система рециркуляции и охлаждения увлажняющего раствора в сочетании с системой поддержания постоянной концентрации спирта в увлажняющем растворе Combicontrol, также выпускаемая фирмой Technotrans.
Традиционная система увлажнения
Увлажняющий аппарат этой системы состоит из 5 валиков с приводом погруженного (дукторного) валика непосредственно от привода машины. Количество увлажняющего раствора регулируется изменением шага перемещения на каждый оборот машины качающегося передаточного валика. В стандартном исполнении увлажняющий аппарат оснащается специальной полимерной бутылкой с увлажняющим раствором, которая устанавливается горлышком вниз. Закон сообщающихся сосудов обеспечивает поддержание заданного уровня увлажняющего раствора в корыте увлажняющего аппарата. К данной системе можно подключить систему рециркуляции.
Спиртовой увлажняющий аппарат Adamatiс
Увлажняющий аппарат Adamatic состоит из 4 валиков, работающих без сменных чехлов. Два из них (увлажняющий накатный и валик-наездник) объединяют увлажняющий и красочный аппараты. Они также оснащены механизмами осевого перемещения. При оснащении печатных машин системой спиртового увлажнения первые 3 красочных накатных валика (по ходу движения формного цилиндра) снабжаются также механизмами регулируемого осевого перемещения. Это способствует уменьшению вероятности шаблонирования краски.
Системы ИК-сушки
По желанию заказчика поставляемые печатные машины могут быть оснащены системами ИК-сушки фирмы Krelus. Система ИК-сушки Krelus комбинированная: оттиск при подходе к стапелю приемного устройства обдувается горячим воздухом, после этого попадает в зону прямого излучения панели ИК-сушки и далее поступает в зону вытяжки, где непосредственно с поверхности оттиска высасываются продукты выделения при сушке. Панель ИК-сушки может работать на разных напряжениях, излучение равномерно распределено по поверхности панели. Система Krelus имеет и второй вариант вытяжки, когда продукты выделения при сушке отводятся из зоны сушки с помощью вентилятора. Система снабжена также датчиком температуры с индикатором, контролирующим температуру оттисков после сушки.
Система местного освещения самонаклада
Поставляемые машины могут быть оснащены дополнительной системой люминесцентного местного освещения, трубчатые лампы которого устанавливаются на первой печатной секции таким образом, чтобы обеспечить прямое освещение накладного стола самонаклада и его передних и боковых марок.
Машины без листопереворачивающего устройства
По желанию заказчика двух - и четырехкрасочные машины могут быть поставлены без листопереворачивающего устройства. В этом случае машина обеспечивает возможность печати только по схеме 2/0, 4/0, 5/0.
Машины с двумя листопереворачивающими устройствами
По желанию заказчика пятикрасочные машины могут быть поставлены с двумя листопереворачивающими устройствами (после 1-й и после 2-й печатных секций), что обеспечивает существенное расширение технологических возможностей машин, работающих по схеме 5/0, 1/4, 2/3.
Дополнительные комплектующие устройства
Машины могут быть оснащены специальной нумерационной приставкой, на которой возможна дополнительная впечатка отдельной краской с полимерных форм высокой печати или с резиновых или иных клише, а также нумерация, поперечная и продольная перфорация, продольная биговка и резка бумажных листов посередине.
Секция лакировки
Секция лакировки располагается между последней печатной секцией и началом высокостапельной приемки. Она предназначена для нанесения дисперсионных лаков на водной основе. Лак передается на вал лакировки с помощью 5 валиков: погруженного (дукторного), дозировочного и накатного. Вал лакировки переносит лаковый слой на поверхность бумажного листа. Регулировка количества наносимого лака осуществляется путем изменения числа оборотов погруженного валика и силы прижима накатного валика. Для высушивания направляемых на выклад отлакированных листов необходимо иметь специальную комбинированную сушку которая состоит из ИК-сушки прямого излучения и термовоздушной сушки, снабженных системой вентиляционной вытяжки выделений. Фирма Adast рекомендует и поставляет для этих целей комбинированную систему сушки фирмы Krelus. Чтобы гарантировать рециркуляцию лака в секции лакировки, последняя подключается к специальной системе рециркуляции, которая также предназначена для промывки системы лакировки. Для этих целей фирма Adast рекомендует и поставляет систему фирмы Technotrans. Эта система оснащена пневмонасосами для подачи лака сжатым воздухом при давлении от 3,0 до 8,0 бар и расходе воздуха 3,5 л/мин. Система рециркуляции лака комплектуется специальным компрессором высокого давления.
Дополнительные вентиляторы в приемном устройстве
В стандартном исполнении приемные устройства машин оснащаются 3 вентиляторами с регулируемой мощностью. По желанию заказчика к высокостапельным приемным устройствам машин могут быть добавлены еще 3 таких же вентилятора. Они обеспечивают более высокую производительность при приемке оттисков на бумажных листах с большим разбросом плотности.
Система ионизационного снятия зарядов статического электричества
При поставке машин, по желанию заказчика, они могут быть дополнительно укомплектованы системой WECO для ионизационного снятия зарядов статического электричества с внешней поверхности листов бумаги при их прохождении через машину. Система включает специальный поперечный ионизирующий электрод на самонакладе и в приемном устройстве, а также специальные форсунки с подачей через них ионизированного воздуха, образуемого ионным генератором на самонакладе.
Приемное устройство non-stop
Чтобы обеспечить выгрузку стапеля с запечатанной листовой продукцией из приемного устройства без остановки печатной машины, предусмотрено специальное устройство non-stop в виде выдвигаемой в зону приемки листов платформы из прутьев, которая располагается между верхним уровнем стапеля оттисков и нижним уровнем движения кареток с захватами. Принимая на короткое время на себя функции приемки и укладки листов, это устройство обеспечивает условия для вывоза стапеля с печатной продукцией и установки нового поддона в нужном положении для приемки листов при некотором небольшом снижении скорости работы машины.
Система управления красочными аппаратами и штифтовой приводкой
По желанию заказчика четырех - и пятикрасочные машины могут быть оснащены системой дистанционного управления красочными аппаратами фирмы Incflow. Система обеспечивает дистанционное управление отдельными зонными винтами красочных аппаратов, шагами подачи красочных дукторов, системой приводки окружного и осевого регистров, записью оцифрованных данных наладки машины на жесткий (ЖМД) или гибкий магнитный диск (ГМД-дискета) для последующего воспроизведения этих режимов наладки. Система позволяет осуществлять предварительную подготовку данных наладки машины в ходе печати текущего тиража. Составной частью системы и ее пульта управления является стол контроля оттисков с системой нормализованного местного освещения и цветным монитором. Расширенная система регулирования Incflow-II включает дополнительно автоматический денситометр для контроля цветных шкал на полях описка с соответствующим соединением для передачи данных об автоматической настройке отдельных зонных винтов красочных ящиков. Система может быть также дополнена специальным сканером для считывания данных печатной формы.
