Устройства плавного пуска серии 3RW30 Siemens,
|
Тел.(495)
проект
Техническое описание
Siemens 3RW30… – Это серия малогабаритных цифровых устройств плавного пуска, специально разработанных для одно - и трех - фазных асинхронных электродвигателей малой и средней мощности. Данные устройства осуществляют плавный запуск и плавную остановку электродвигателя. Более того, можно изменять время, в течение которого будут происходить плавный запуск и плавная остановка. Также поддается регулировке и уровень пускового момента, развиваемого на валу электродвигателя. Это дает возможность значительно снизить пусковые токи и избыточный пусковой момент во время запуска электродвигателя, тем самым, обеспечивая надежную защиту электродвигателя, механизмов технологического процесса, а также сети электропитания. Этот тип устройств плавного пуска широко используется в холодильном оборудовании, кондиционерах, системах управления насосами, ленточными конвейерами и многих других применениях, где используются электродвигатели мощностью от 1,1 до 55 кВт включительно. За счёт двухфазного управления на протяжении всего разгона ток
во всех трёх фазах поддерживается на уровне минимальных значений. Благодаря непрерывному действию напряжения здесь не возникают неизбежные, например, для пускателей типа «звезда–треугольник» пиковые токи и моменты.
Применение этих устройств снижает нагрузку на сеть электропитания, тем самым, продлевая ей жизнь.
ДОСТОИНСТВА:
· Компактность. Результатом является возможность использования имеющегося монтажного пространства для установки большего количества изделий;
· Простота настройки. Расположенные на лицевой панели потенциометры позволяют просто и быстро настроить режим работы устройства;
· Наглядная индикация. Режим работы устройства, а также возникновение аварийных ситуаций визуализируется при помощи расположенных на передней панели светодиодных индикаторов;
· Простой монтаж. Устройство крепится на DIN-pейку 35-мм;
ОСНОВНЫЕ ПАРАМЕТРЫ:
| |
| | | · Напряжение питания:
| 220 В, 380 В (трехфазные)
| · Диапазон мощностей:
| 1,1–55 кВт включительно
| | | · Напряжение управления в диапазонах:
| – 24 В AC/DC
– 110-230 В AC/DC
| | | · Время разгона:
| 0…20 с
| · Время остановки:
| 0…20 c
| · Начальное напряжение:
| 40…100% от номинального напряжения
| · Встроенный шунтирующий контактор
| |
Тел.(495)
проект

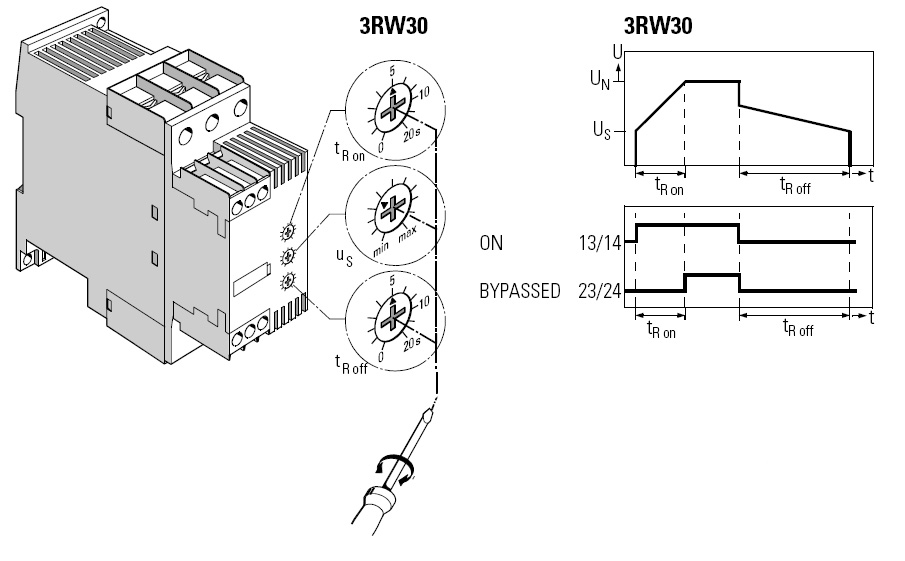

ОРГАНЫ УПРАВЛЕНИЯ:
ОПИСАНИЕ КОДОВ ДЛЯ ЗАКАЗА
Мощность электродвигателя
Рн, кВт, Uпит=380 В, 3Ф
| Ток номинальный, А
| Код устройства
| Масса, кг
| Двигателя
| УПП
| 0,25
| 0,88
| 3
| 3RW3003-1CB54
| 0,2
| 0,37
| 0,98
| 0,55
| 1,5
| 0,75
| 2,0
| 1,1
| 2,5
| 1,5
| 3,5
| 6
| 3RW3014-1CB14
| 0,302
| 2,2
| 5,0
| 3,0
| 6,0
| 4,0
| 8,4
| 9
| 3RW3016-1CB14
| 0,305
| 5,5
| 11,0
| 12,5
| 3RW3024-1AB14
| 0,49
| 7,5
| 14,8
| 16
| 3RW3025-1AB14
| 0,481
| 11
| 21,0
| 25
| 3RW3026-1AB14
| 0,489
| 15
| 28,5
| 32
| 3RW3034-1AB14
| 0,794
| 18,5
| 35
| 38
| 3RW3035-1AB14
| 0,779
| 22
| 42
| 45
| 3RW3036-1AB14
| 0,791
| 30
| 57
| 63
| 3RW3044-1AB14
| 1,66
| 37
| 69
| 75
| 3RW3045-1AB14
| 1,8
| 45
| 81
| 100
| 3RW3046-1AB14
| 1,81
| 55
| 100
|
ПРИМЕЧАНИЯ:

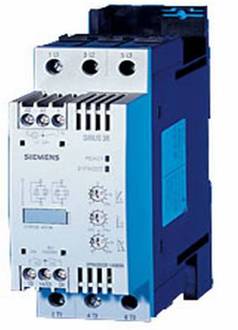

Коды для заказа приведены для устройств, эксплуатация которых предполагается при температуре не выше 40°С, при температуре от 40 до 50 необходимо выбирать УПП на один номинал старше, при температуре от 50 до 60 необходимо выбирать УПП на два номинала старше. Коды для заказа приведены для устройств с напряжением управления 110-230 В AC/DC; для устройств с напряжением управления 24 В AC/DC необходимо цифру 1 на предпоследней позиции в обозначении заменить на цифру 0. Например: 3RW3024-1CB04 – УПП для электродвигателя 5,5 кВт с напряжением управления 24 В AC/DC Для уточнения кодов заказа УПП для однофазных электродвигателей, двухскоростных электродвигателей либо электродвигателей с номинальным напряжением выше 380 В, обратитесь за консультацией к нашим специалистам. ВНЕШНИЙ ВИД
|
|
|
|
| 3RW3003-…
| 3RW301.-…
| 3RW302.-…
| 3RW303.-…
| 3RW304.-…
|

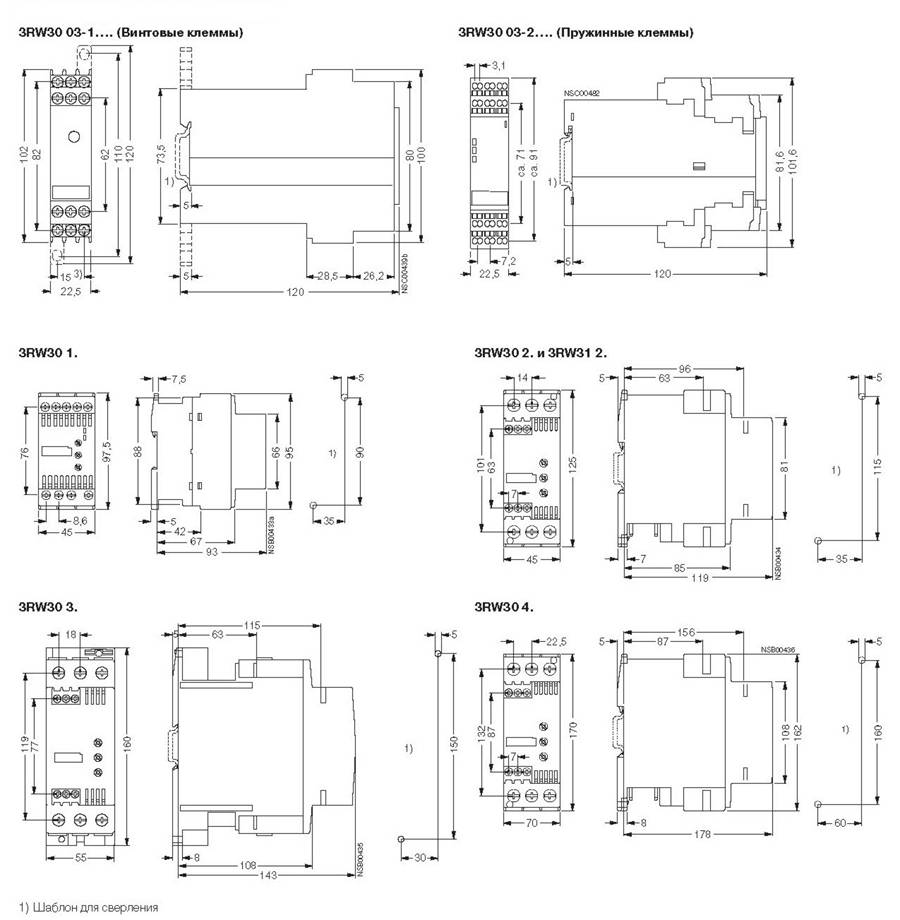

ГАБАРИТНЫЕ РАЗМЕРЫ
Мы занимаемся прямыми поставками устройств плавного пуска электродвигателей от лучших заводов-производителей всего мира. Эти приборы предназначены для защиты и управления электрическими приводами двигателей асинхронного типа.
Устройства плавного пуска электродвигателя: назначение и достоинства
Устройства плавного пуска электродвигателя предназначены для увеличения времени запуска электромотора путем плавного увлечения напряжения с пониженного до номинального значения. Это дает возможность уменьшить негативные последствия, которыми характеризуется прямой пуск. В целом же применение данного устройства способствует снижению потерь электроэнергии в двигателе, значительному увеличению срока его эксплуатации, сокращает риск перегрева и несанкционированного отключения, защищает все детали.
Устройства плавного пуска в основном применяют для избегания рывков в трансмиссии транспортеров, гидравлических ударов в трубах насосов в момент запуска и остановки, то есть любом насосном оборудовании для дыма и воды, вентиляции, подъемных механизмах. Сфера распространения данных устройств широка: это и металлургия, и нефтедобывающая отрасль промышленности (станки-качалки), и жилищно-коммунальное хозяйство, в том числе котельные и водозаборные узлы.
|
